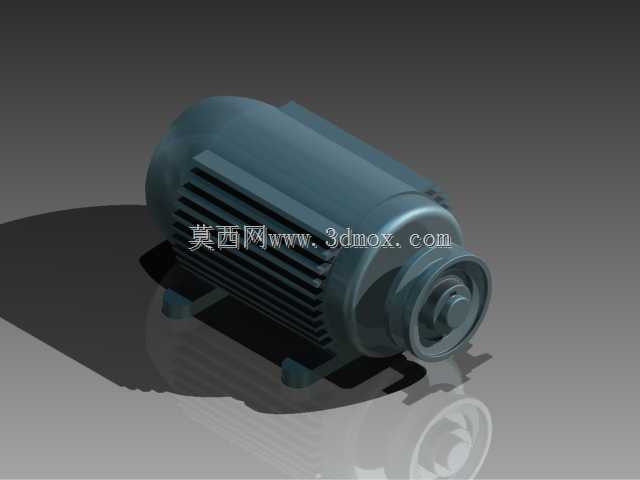

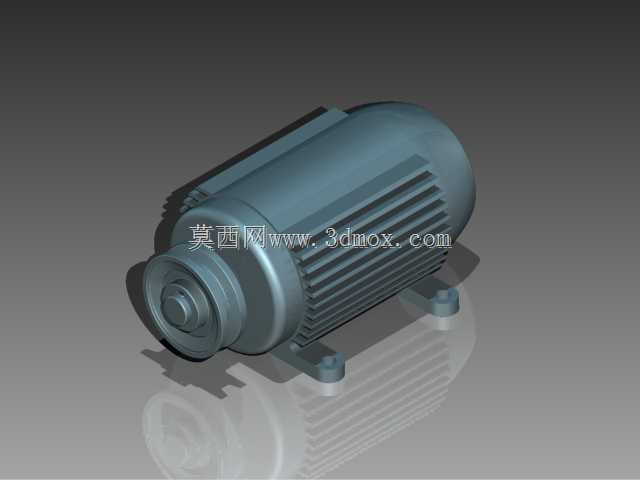

工业用卧式交流异步电动机三维结构

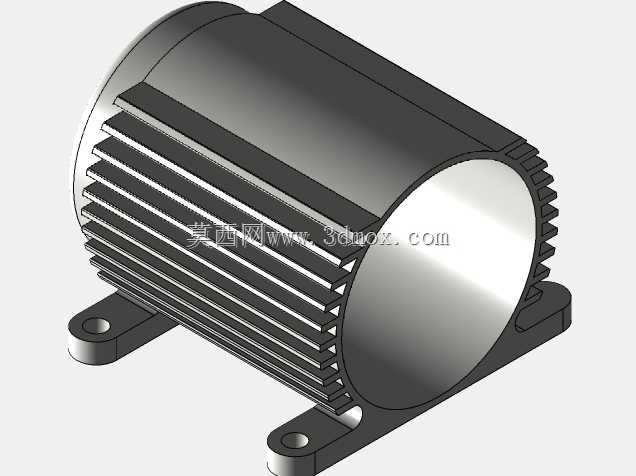

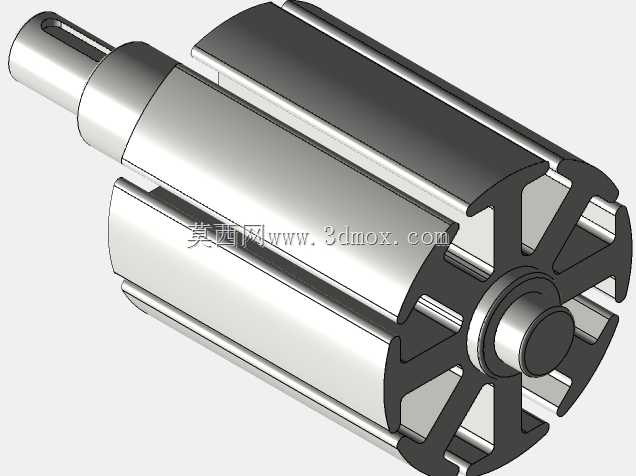

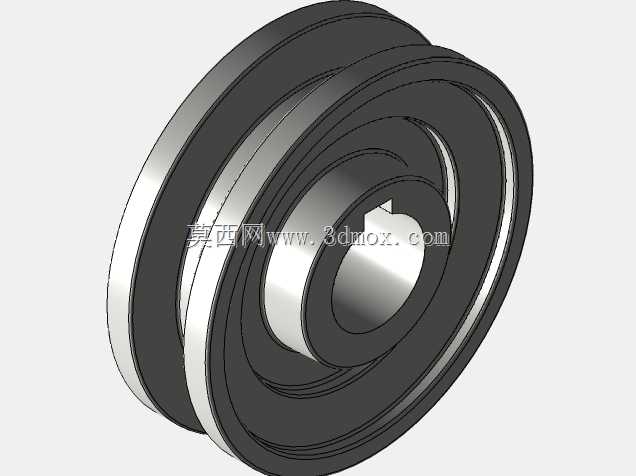

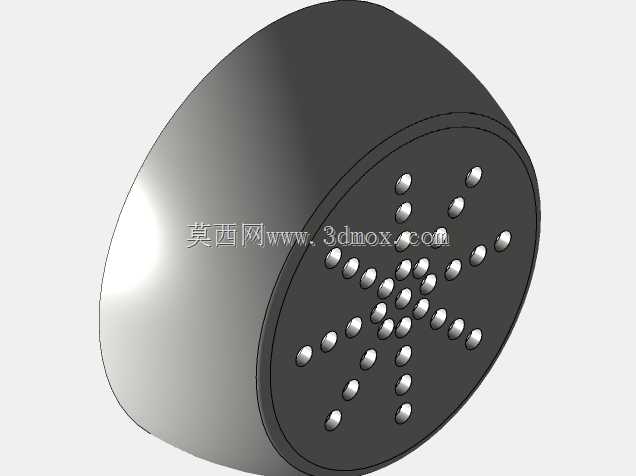

这款卧式交流电动机是工业传动场景中应用极为广泛的动力输出核心部件，主要适配各类需要稳定旋转动力输出的生产设备，在轻工生产线、物料输送系统、通用机床配套、农用机械驱动、小型风机水泵配套等场景中都承担着核心动力源的角色，能够将交流电的电能高效转化为旋转机械能，为整套设备的运转提供持续稳定的动力支持。从实际用途来看，该款电机属于通用型工业驱动电机，可适配多数对转速稳定性、过载能力有常规要求的工业场景，无需复杂的配套调试即可完成安装对接，能够在常规工业环境下长期连续运转，维护成本较低，适配性较强。在功能特性设计上，这款电机采用全封闭自扇冷式结构设计，机壳表面排布有均匀的轴向散热筋，能够在电机运转过程中通过自身转轴带动的散热风叶形成定向气流，快速带走绕组运转产生的热量，避免长时间高负载运转下的温升过高问题，保障电机的绝缘性能与使用寿命；输出轴端采用标准轴径设计，可直接对接联轴器、皮带轮、齿轮等多种传动部件，接线盒设置在机壳侧方，方便现场布线接线，底部的一体式安装脚座带有标准安装孔位，能够快速完成与设备安装基座的固定对接，降低现场安装的调试难度。在设计思路层面，这款电机的三维结构完全遵循通用工业电机的成熟设计逻辑，在保障内部定子、转子、绕组、端盖等核心部件装配空间充足的前提下，尽可能压缩整机的外形冗余尺寸，机壳采用一体化铸造成型的结构思路，既保障了整体结构的刚性，能够承受运转过程中的轻微振动，也兼顾了散热结构的布局合理性；端盖与机壳的对接位置设计有精准的定位止口，能够保障转子与定子的同轴度，避免运转过程中出现扫膛问题，提升运转的平稳性，降低运转噪音。从外形尺寸与安装边界来看，这款电机的整体外形为卧式圆柱结构搭配底部安装脚座，轴向总长度覆盖输出轴、机身、后端风罩的全部尺寸，径向尺寸以机壳散热筋的最外沿为最大边界，底部安装脚座的孔距、安装孔尺寸、轴伸长度、轴径、键槽尺寸都遵循通用工业电机的标准尺寸规范，在安装时只需要预留出接线操作空间、后端散热风路的通风空间、输出端传动部件的对接空间即可，无需额外预留过大的安装余量，能够适配多数常规设备的电机安装位尺寸，替换同规格的老旧电机时也无需对设备基座进行额外改造，适配性极强。
