12V双滚珠轴承无刷径向鼓风机结构

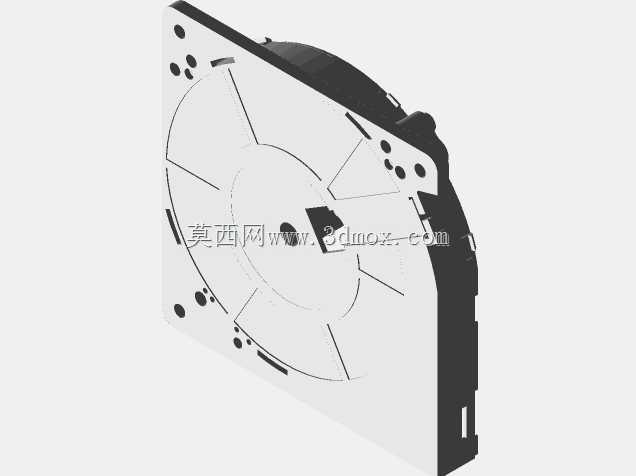

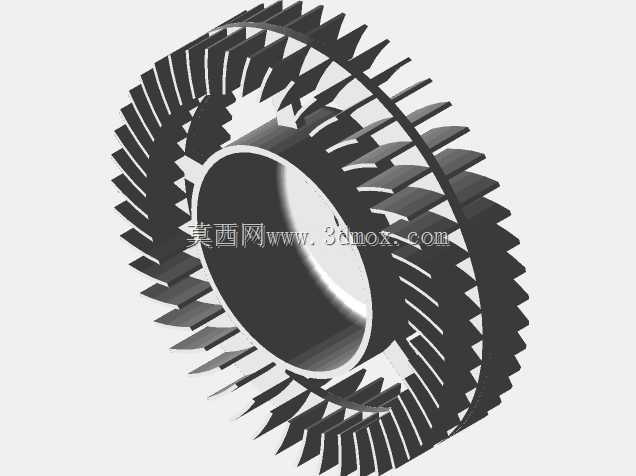

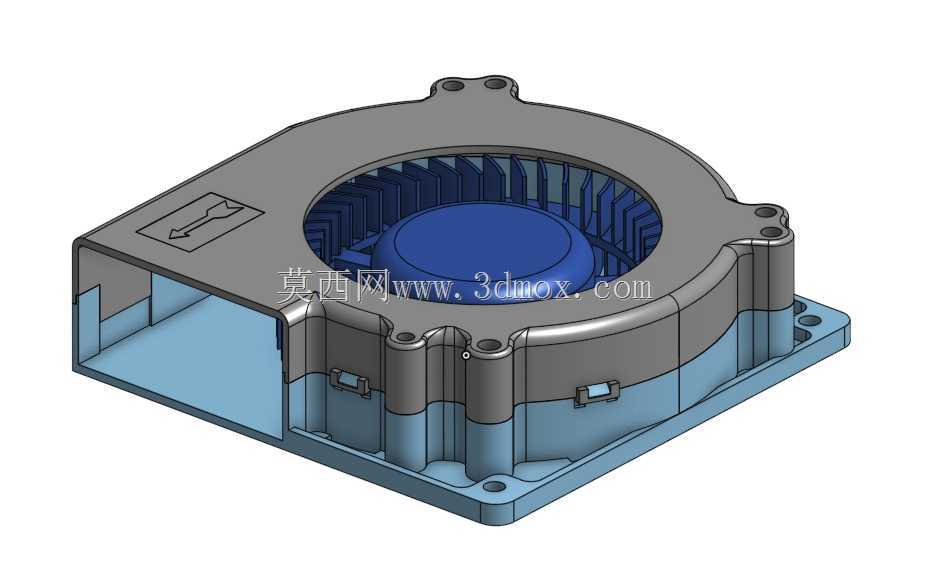

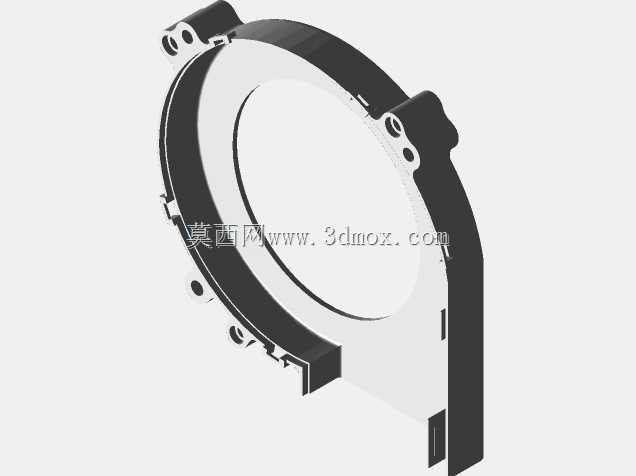

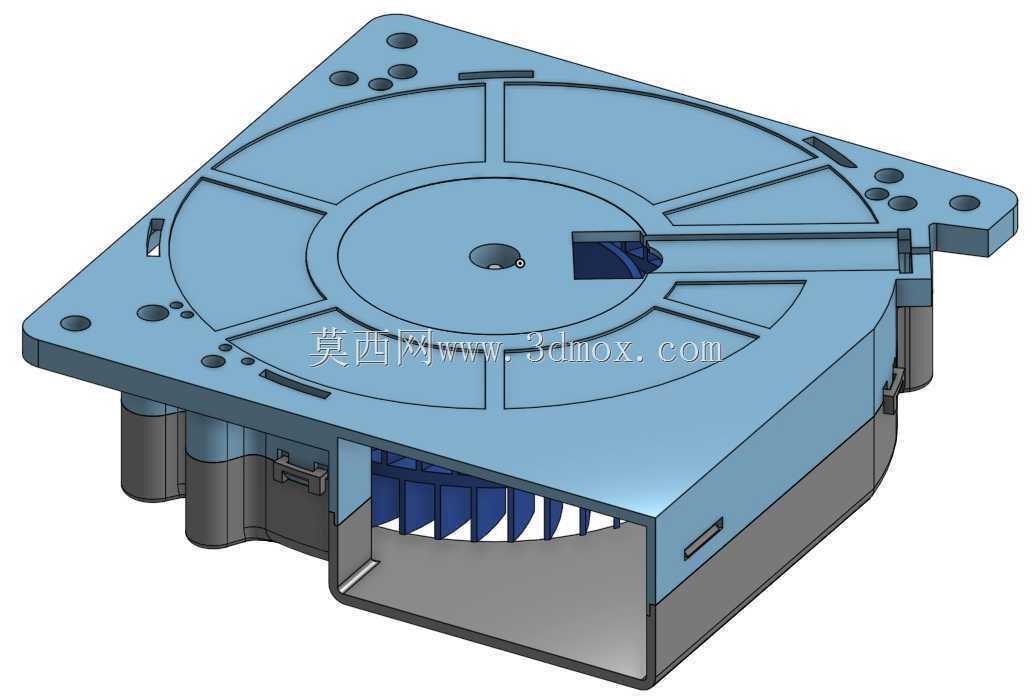

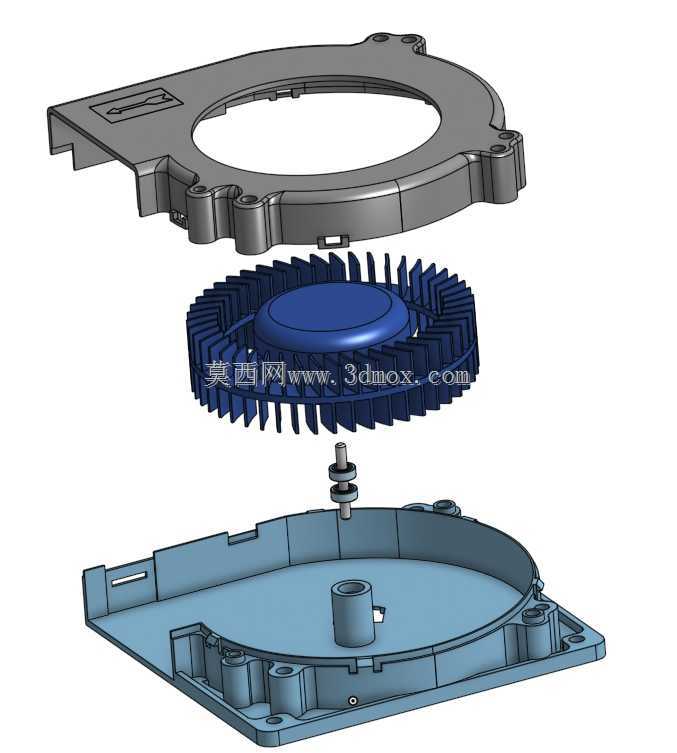

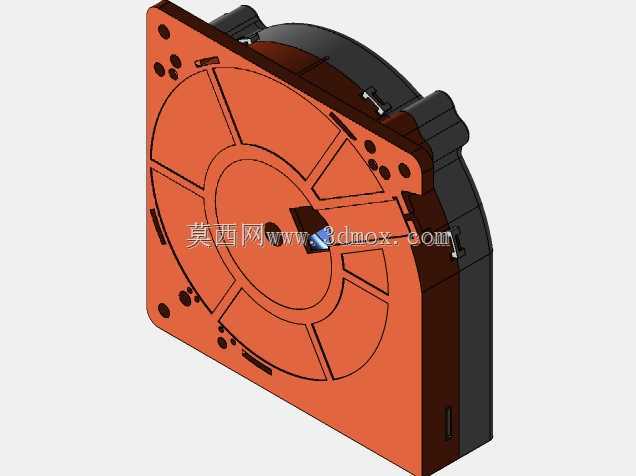

这款无刷径向鼓风机是紧凑型离心送风设备，核心应用场景覆盖各类需要小空间定向送风、局部散热的工业与民用电子领域，常见于工控机箱密闭空间散热、小型新风模块送风、3D打印机喷头与热床散热、服务器局部辅助散热、医疗小型设备气路送风、新能源车载电子模块散热等场景，能够在有限安装空间内提供稳定的定向风压输出，解决狭小空间内空气流通不畅、热量堆积的问题。设备实际用途为通过叶轮高速旋转产生离心风压，将轴向进入的空气沿径向蜗壳导流后从单侧出风口定向送出，相比同尺寸轴流风机具备更高的送风静压，能够克服风道阻力实现远距离或带阻力的送风需求，适配需要一定风压才能完成空气循环的密闭或半密闭安装环境。产品功能特性上采用双滚珠轴承支撑结构，相比含油轴承具备更长的连续运行寿命，能够适应更高的工作转速与更宽的环境温度范围，运行过程中轴承磨损量更低，长期使用不会出现因润滑油干涸导致的转速下降、异响卡滞问题；搭载12V直流无刷驱动方案，运行电磁干扰更低，调速适配性更强，可通过PWM或电压调节实现转速与风量的线性调整，匹配不同场景下的风量噪音平衡需求；配备XH-2.5规格插接端子，接线安装便捷，适配常规电子设备的供电接口标准，无需额外定制接插件即可完成装配。产品设计思路围绕外壳几何结构的精准还原展开，逆向测绘过程中重点还原了蜗壳的导流曲面轮廓、安装固定孔位的位置精度、出风口的尺寸边界、外壳卡扣与定位柱的装配结构，省略了内部绕组与支撑的细节建模，重点保障外壳的安装适配性与外观结构精度，能够直接用于设备安装位的干涉检查、外壳装配适配验证、产品外观结构展示等场景，建模过程中兼顾了实际测量的尺寸公差，对装配卡扣、定位凸台等易出现测量误差的位置做了结构合理性修正，保障模型装配逻辑符合实际产品的生产装配要求。外形尺寸与安装边界上，设备主体外形为120mm×120mm×32mm的方形带蜗壳结构，底部安装法兰预留对应固定孔位，安装时需预留对应方形安装空间，单侧出风方向需预留风道对接空间，进风面需预留不小于10mm的进气间隙避免遮挡进风影响风量，整体安装高度32mm适配薄型设备的内部安装空间，固定孔位间距匹配常规120mm规格风机的安装标准，可直接替换同尺寸规格的传统鼓风设备，无需修改原有安装结构。
