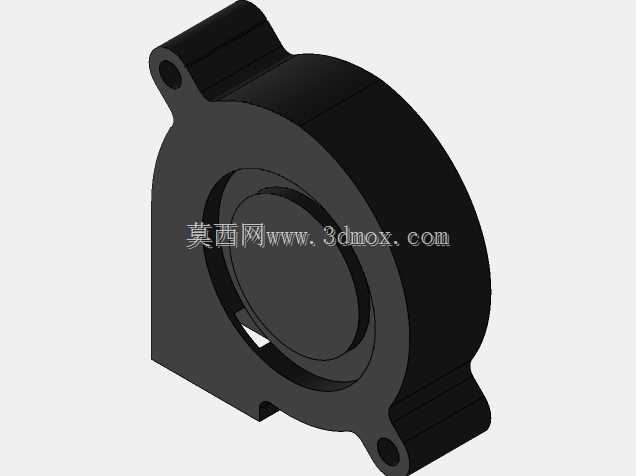

50x50规格侧吹式离心鼓风机结构设计

这款侧出风结构的小型离心鼓风部件，是紧凑型风冷散热系统里的核心送风组件，主要面向狭小安装空间内的定向送风散热场景，常见应用在小型工控机箱、便携电子检测设备、桌面级3D打印设备、微型激光雕刻模组、LED小型投影装置以及车载小型电子控制单元的散热回路中，和常规轴流风扇的直吹送风不同，这类离心结构的风机可以在有限的装机空间内实现90度转向的定向风压输出，能够顺着设备内部的导风通道将气流精准输送到需要散热的发热元件表面，避免直吹气流在密闭腔体内部形成紊流导致散热效率下降。从功能特性来看，这款风机采用蜗壳式流道设计，叶轮运转时可以在进风侧形成稳定的负压区，持续吸入设备腔体内部的滞流热空气，再通过蜗壳的导流作用将气流加压后从侧向的出风口送出，相比同尺寸的轴流风扇，它的出风口风压更高，送风距离更远，能够适配带有导风槽、散热鳍片组的定向散热结构，不会因为风道阻力导致送风流量大幅衰减。在设计思路上，这款风机整体采用对称式的安装固定结构，壳体上下两端预留了带通孔的安装耳位，安装时可以直接通过螺丝穿过固定孔将风机锁附在设备的安装基面或者风道接口上，不需要额外设计定制的固定支架，能够有效降低设备整机的结构设计复杂度；进风区域采用大口径的圆形敞口设计，尽可能扩大进风面积，减少进风侧的风阻损耗，蜗壳的型线采用平滑过渡的圆弧曲面设计，避免流道内部出现直角折角导致气流产生涡流噪音，同时也能降低气流在流道内的压力损失，提升送风效率。从安装边界尺寸来看，这款风机的主体轮廓为50mm×50mm的方形适配尺寸，整体厚度适配紧凑型设备的内部装机空间，侧向出风口的尺寸和蜗壳流道完全匹配，可以直接对接设备内部的矩形导风通道，不需要额外设计变径转接结构；壳体的安装耳位突出主体轮廓的尺寸经过精准核算，固定孔的中心距符合小型散热风机的通用安装规范，能够兼容同规格常规离心风机的安装位，在设备迭代或者配件替换时可以直接适配原有安装结构，不需要重新调整设备内部的结构布局。在细节设计上，风机的壳体采用一体化的包覆结构，叶轮完全容纳在蜗壳内部，既可以避免运转过程中叶轮和周边线材、结构件发生干涉，也能阻挡外部的大颗粒杂物进入叶轮腔室，保障风机长期运转的稳定性，出线位置预留了合理的走线空间，不会和安装基面产生挤压干涉，适配不同方向的走线布局需求。
