沃尔沃ECR48C小型挖掘机三维设计作品

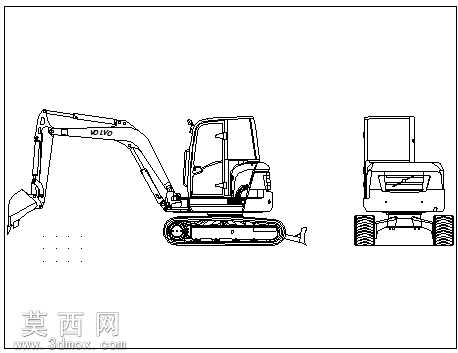

本作品围绕沃尔沃ECR48C小型挖掘机开展三维设计，在建模阶段严格参照该机型真实工程尺寸比例，先通过二维轮廓线勾勒出整机侧视、后视的整体外廓基准，再逐步拆分各功能模块开展精细化建模。首先完成行走机构的建模，精准还原履带板的节距、支重轮的排布结构、引导轮与驱动轮的啮合形态，同时还原行走架的焊接结构细节，确保履带张紧机构、行走马达安装位的结构完全匹配真实机型的装配逻辑。上部车体部分，先搭建回转平台的基准框架，还原发动机舱的轮廓造型、驾驶室的框架结构，对驾驶室的车窗边框、车门把手、顶部防护栏等细节做了精细化处理，同时还原了机罩的散热格栅造型、尾部配重的曲面弧度，确保上部车体的回转半径参数与真实ECR48C机型的短尾设计特性完全吻合。工作装置部分，按照动臂、斗杆、铲斗的铰接顺序完成建模，精准还原各铰接点的销轴安装位、液压油缸的固定支座结构，对铲斗的斗齿排布、切削刃角度都做了参数化还原，同时还原了动臂上的液压管路排布走向，确保工作装置的举升、挖掘动作的运动干涉校验符合真实作业范围要求。建模过程中对各部件的装配约束做了严谨设置，确保行走机构的履带转动、上部车体的回转、工作装置的多关节动作都可实现无干涉运动模拟，材质设置上区分了金属结构件的哑光漆面、履带的耐磨金属质感、驾驶室玻璃的半透明材质、液压管路的橡胶材质，通过材质区分清晰呈现各部件的功能属性。整体设计严格遵循小型挖掘机的工程设计逻辑，还原了该机型紧凑灵活、适配狭小场地作业的结构特点，可用于工程机械结构教学、作业工况模拟演示、产品外观方案参考等场景，建模过程中对各部件的连接关系、尺寸公差预留都做了对应考量，确保模型的结构合理性与真实产品的工程逻辑保持一致。
