多瓣式液压抓斗挖掘工作装置设计

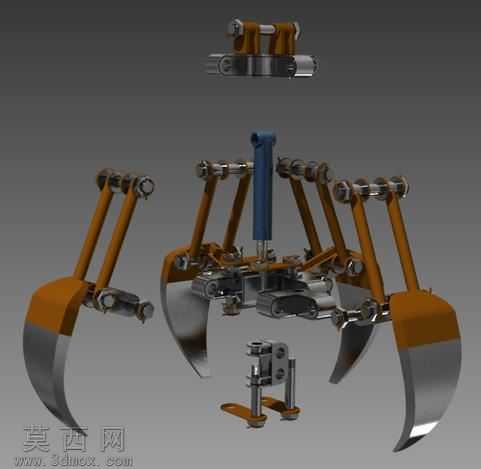

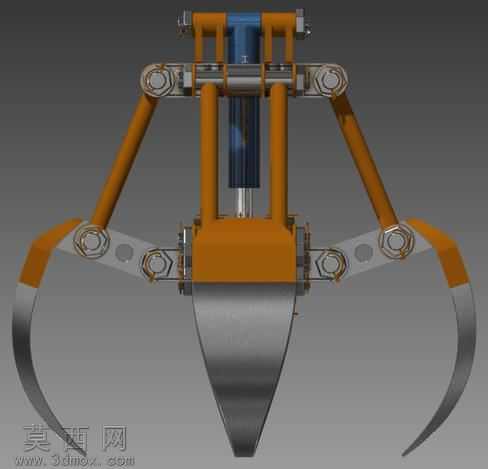

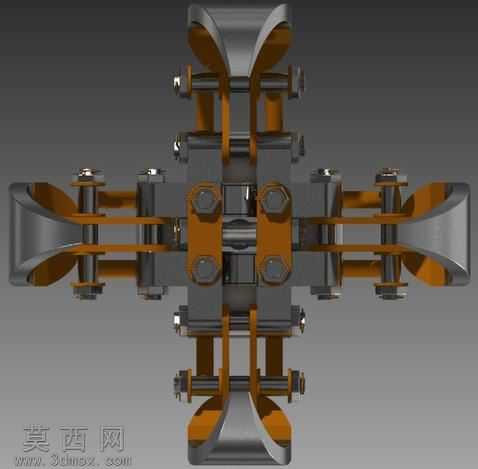

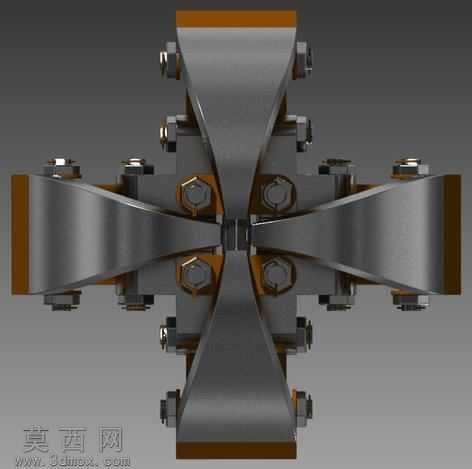

本作品为多瓣式液压抓斗挖掘工作装置的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建，首先依据挖掘作业的受力需求确定核心结构尺寸，对中央液压油缸、铰接臂架、弧形抓瓣、连接铰轴等每一个零件进行独立草图绘制与特征建模，通过拉伸、旋转、扫掠等基础特征构建零件主体结构，再通过倒角、圆角、退刀槽等细节特征还原真实机加工结构，确保所有零件的装配公差符合机械设计规范。装配阶段采用自下而上的装配逻辑，先完成中央油缸组件的子装配，验证油缸活塞杆与缸筒的同轴度约束，再依次装配周向均布的四组铰接臂架，通过插入约束、对齐约束、角度约束精准定位每一处铰接点，确保所有转动副的活动范围符合设计预期，可实现抓瓣的同步开合动作，无结构干涉问题。渲染阶段针对不同部件赋予对应材质：中央油缸缸筒赋予镀铬金属材质，模拟液压缸表面的高光金属质感；臂架与抓瓣主体赋予高强度合金结构钢材质，调整粗糙度参数呈现工程机械构件的哑光金属漆面效果；铰接销轴与衬套赋予耐磨轴承钢材质，突出转动部件的加工质感；整体渲染采用三点布光方案，主光源模拟工业展厅顶光，辅光源补全结构暗部细节，背光源勾勒装置轮廓，清晰呈现各部件的连接关系与结构层次。设计思路上，该装置针对散料、块状物料的抓取挖掘作业优化，四瓣对称式抓瓣结构可在闭合时形成密闭容腔，减少物料撒漏，中央直推式液压油缸可提供稳定的开合驱动力，多组平行铰接连杆机构可保证抓瓣开合过程中姿态同步，受力均匀，相比传统铲斗更适配不规则物料的装卸、抓取作业，整体结构紧凑，铰接点布局合理，可直接挂载于通用挖掘机械臂端使用，具备实际工程应用的参考价值。
