0.4mm口径E3D V6黄铜挤出喷嘴结构设计

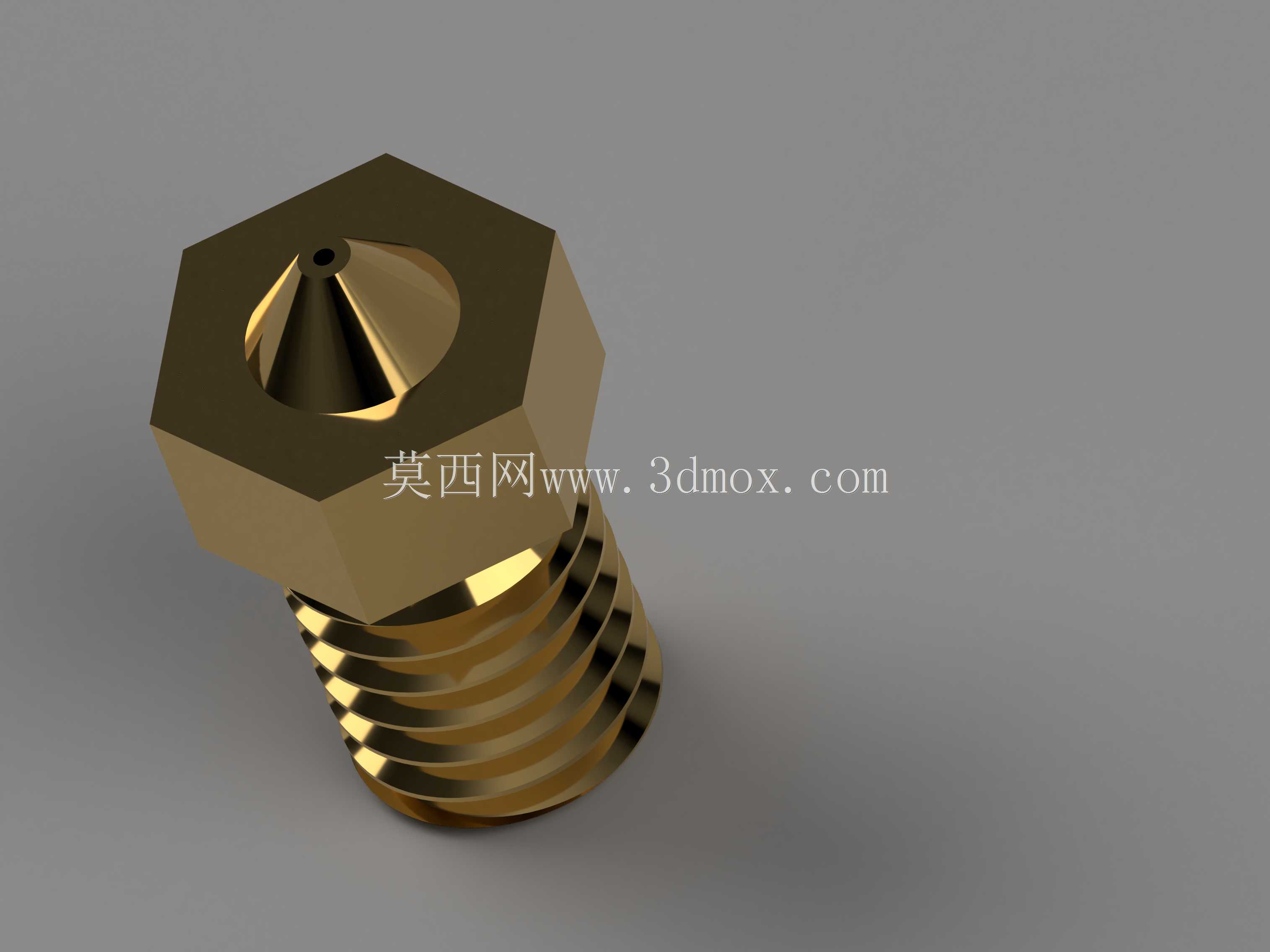

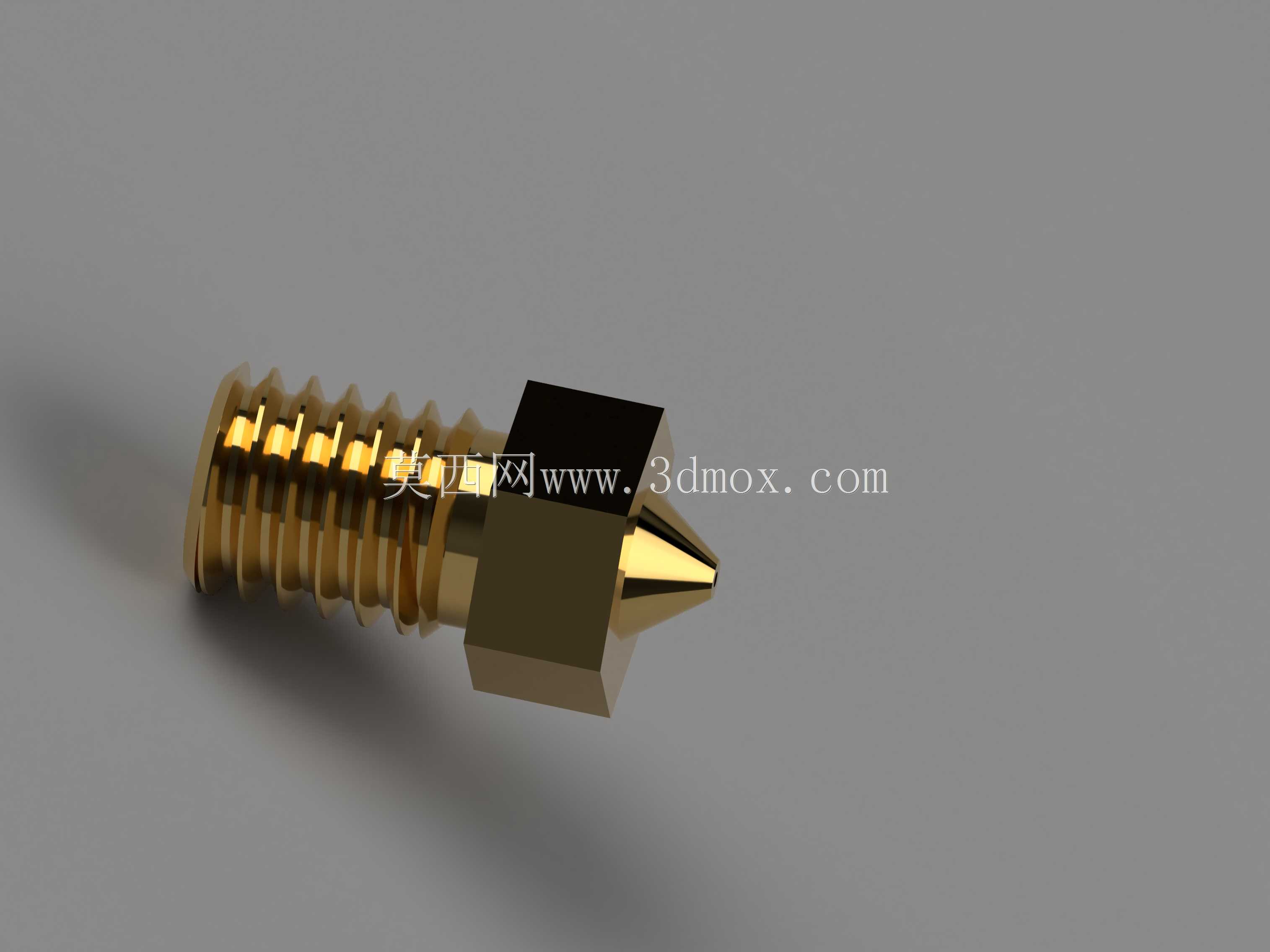

这款喷嘴是桌面级FDM熔融沉积成型3D打印设备的核心挤出末端配件，主要适配搭载E3D V6规格热端的各类桌面3D打印设备，覆盖个人DIY创作、教育实训、小批量手板打样、文创产品制作等多类3D打印应用场景，是决定打印成型精度、出料流畅度与耗材适配范围的关键功能零件。作为熔融耗材的最终挤出通道，它的核心作用是将热端加热熔融后的PLA、ABS、PETG、TPU等各类热塑性耗材，以稳定的压力、均匀的线径从0.4mm口径的中心孔挤出，按照打印路径逐层堆叠完成实体零件的成型，其结构设计的合理性直接影响打印过程的堵头概率、出料一致性与最终制件的表面质量。在功能特性设计上，这款喷嘴采用六角头部加外螺纹的经典结构，六角头部的对边尺寸严格匹配标准扳手的夹持规格，方便操作人员在更换喷嘴、日常维护时快速施力拆装，无需定制专用工具；下部的外螺纹采用热端通用的标准螺距规格，能够直接拧入对应规格的加热铝块内，配合耐高温密封材料即可实现熔融腔的密封，避免漏料问题。喷嘴的出胶端采用锥形收窄设计，既能够减少喷嘴与已打印层的剐蹭，避免打印件表面出现刮痕、拉丝缺陷，也能缩短熔融耗材在喷嘴末端的停留距离，减少耗材过热降解、碳化堵头的风险，0.4mm的口径是桌面3D打印最通用的规格，兼顾了打印精度与打印效率，能够适配0.1mm到0.3mm区间的常用层厚设置，满足绝大多数日常打印的精度需求。在设计思路上，这款喷嘴充分考虑了热传导效率与加工便利性，整体采用黄铜材质一体加工成型，黄铜优异的导热性能能够保证喷嘴整体温度均匀，避免局部温度差导致的耗材熔融不充分、出料断续问题；内部流道采用顺滑过渡的锥形收敛设计，从上部的进料大孔平滑过渡到末端的0.4mm挤出孔，没有台阶死角，能够减少耗材流动阻力，降低耗材残留碳化的概率，延长喷嘴的连续使用寿命。在安装边界与尺寸适配方面，这款喷嘴的螺纹长度、六角头部厚度都严格遵循E3D V6热端的标准安装尺寸，安装后喷嘴末端与加热块、隔热块的相对位置符合通用热端的设计要求，不会出现喷嘴过长剐蹭打印平台、过短导致熔融腔容积异常的问题，能够直接替换同规格的原厂喷嘴，无需对热端结构做任何改装，适配所有采用E3D V6标准热端架构的桌面级FDM 3D打印设备，日常维护更换门槛极低。
