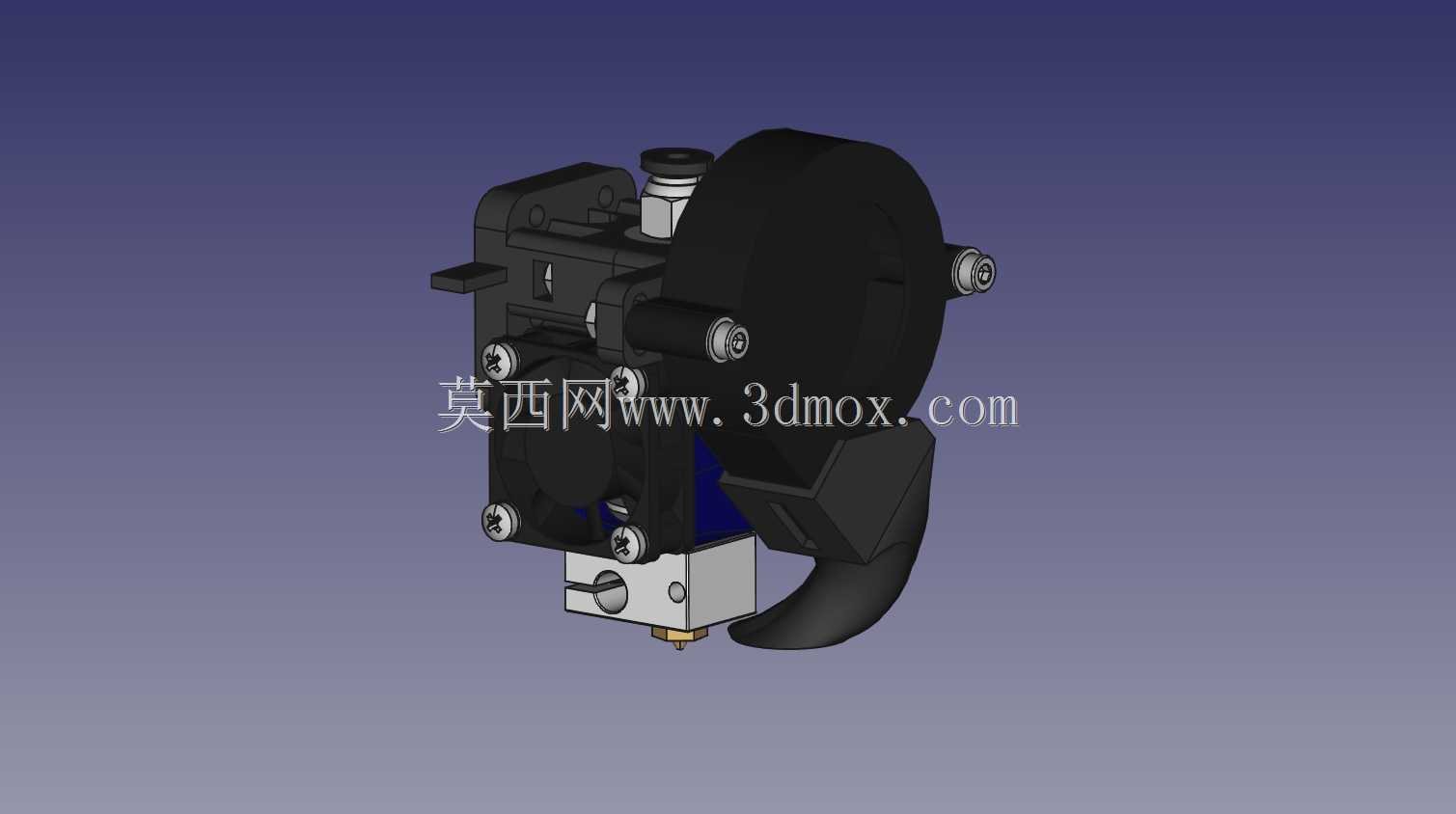

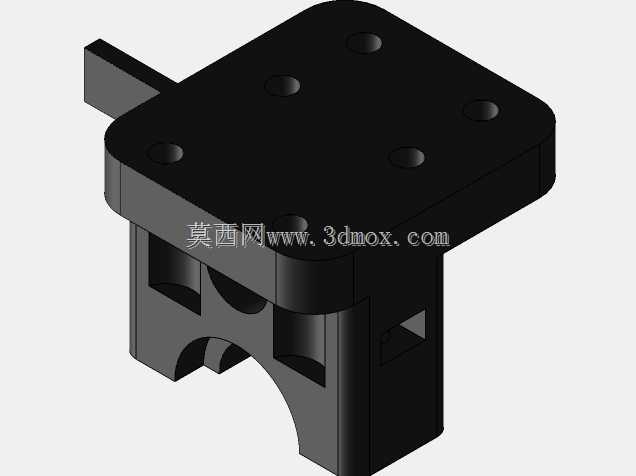

适配MGN9H滑块的E3D V6热端冷却安装结构

这套安装结构主要面向桌面级FDM熔融沉积成型3D打印设备的挤出端升级改造场景，针对常规近程挤出热端冷却不足、安装适配性差的痛点做了针对性的结构优化，能够直接适配市面上通用的MGN9H线性导轨滑块，无需对原有设备的运动机架做额外打孔或结构修改，大幅降低了用户升级挤出组件的改造成本与调试难度。

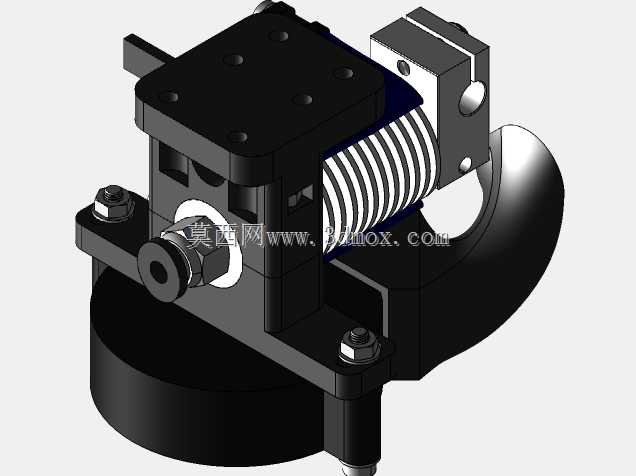

在实际打印作业过程中，该结构承担着热端固定、耗材熔融输送、成型区域冷却三大核心功能：热端加热块通过定位槽与锁紧螺丝牢牢固定在安装基座上，保证长时间高温工作下不会出现位置偏移导致的打印错位；侧面集成的涡轮风扇配套50mm直径风道，能够将冷却气流精准导向喷嘴下方刚挤出的耗材层，实现分层冷却效果——既可以保证上层耗材快速凝固定型，避免出现垂丝、塌边、层纹粗糙等打印缺陷，又能通过风道的隔温设计避免气流直吹加热块导致的温度波动，保障耗材熔融状态稳定，适配PLA、PETG、TPU等多种常用打印耗材的成型温度需求。

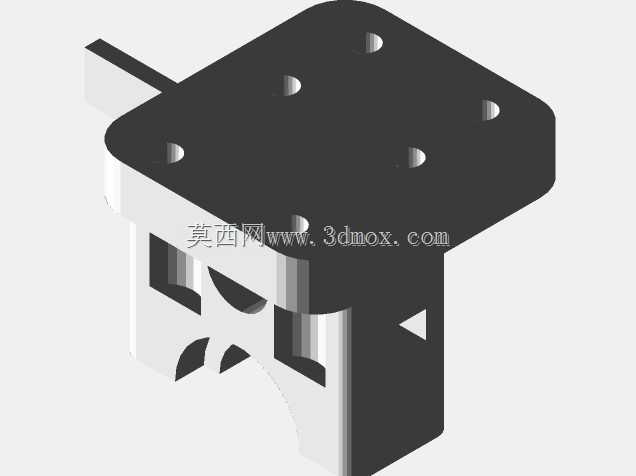

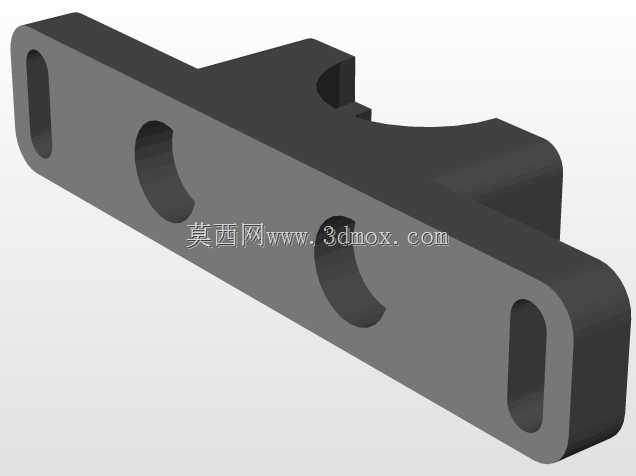

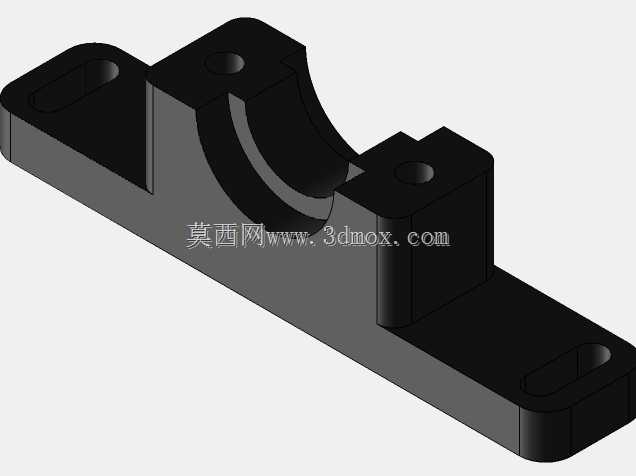

从设计思路来看，整套结构采用模块化集成设计，将热端固定座、风扇安装位、风道导风结构、滑块连接座整合为一体化组件，减少了零散零件的装配误差；所有螺丝安装位都做了沉头处理，避免螺丝凸起干涉运动路径，走线位置预留了专用的卡扣槽，能够将加热棒、热敏电阻、风扇的线材规整固定，避免设备运动过程中线材剐蹭打印件或者拉扯导致的接线松脱。

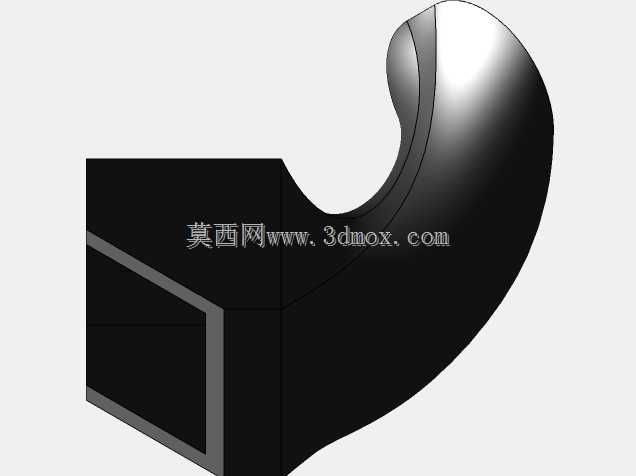

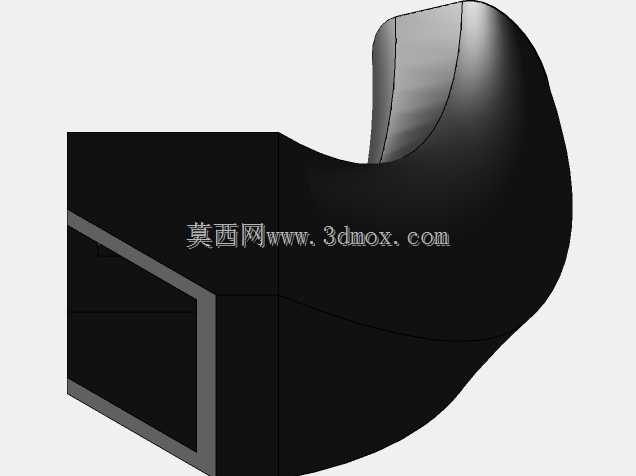

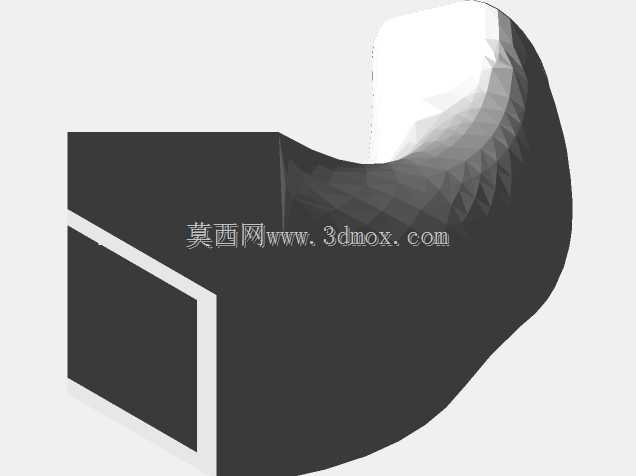

在安装边界与尺寸适配方面，整套组件安装到MGN9H滑块后，整体横向占用空间控制在65mm以内，纵向突出滑块的距离不超过42mm，能够适配大部分200mm到300mm成型尺寸的桌面级3D打印机机架，不会与X轴两端的限位开关、同步带固定座产生运动干涉；喷嘴的伸出长度经过精准调校，安装后喷嘴端面到滑块安装基准面的距离保持统一，用户更换该组件后只需要做简单的Z轴零点校准即可开始打印，无需重新调整整个运动轴的限位位置，大幅缩短了升级调试的时间成本。风道的出风口做了渐缩导流设计，能够将涡轮风扇吹出的分散气流收拢为宽度12mm的扁平风幕，刚好覆盖单条打印线的宽度，冷却效率比常规圆形出风口提升40%以上，在高速打印场景下也能保证耗材充分冷却定型，有效提升打印成品的表面质量与尺寸精度。
