T8梯形丝杠转换螺母座铝制外壳

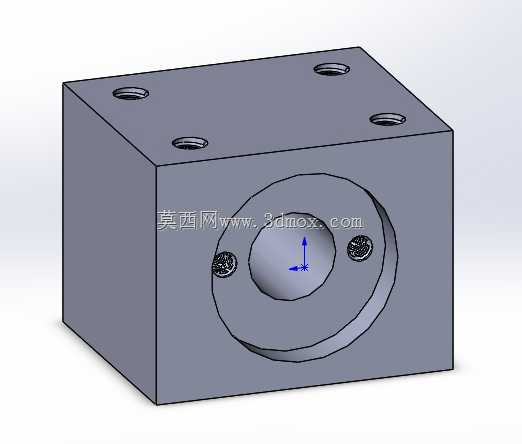

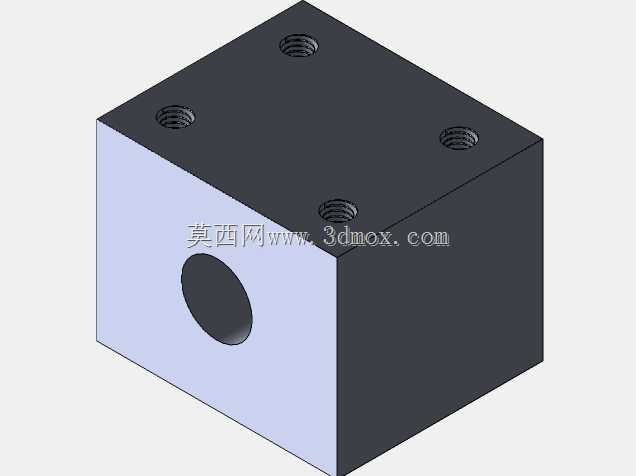

这款T8丝杠配套的螺母外壳，是桌面级FDM3D打印机Z轴传动系统里的核心衔接零件，也可适配小型数控雕刻机、桌面级自动化位移平台的直线传动模组，承担着将丝杠螺母的旋转运动转化为平台直线升降运动的衔接定位作用，是小型直线进给结构里不可或缺的固定支撑部件。在实际设备运行过程中，T8丝杠转动时会带动内嵌的螺母产生轴向位移，这款外壳通过抱紧固定丝杠螺母，将螺母的轴向推力平稳传递给连接的运动平台，同时抵消丝杠转动带来的径向偏转力矩，避免运动平台出现倾斜、卡顿、走位偏差的问题，保障传动过程的同轴度与运行平顺性。从设计思路来看，这款外壳整体采用方块式规整结构，主体选用6061铝合金材质加工，既兼顾了轻量化的安装需求，又具备足够的结构强度，能够承受Z轴平台升降过程中的持续载荷，长期运行不易出现形变。外壳正面设置了沉台式安装止口，与T8丝杠螺母的外圆尺寸精准匹配，螺母嵌入止口后通过两颗对称分布的紧定螺钉完成锁固，能够保证螺母与外壳的同轴度，避免安装错位带来的传动卡滞。外壳顶面设置了四个对称分布的安装通孔，可通过内六角螺钉直接与运动平台的铝型材安装面或者转接板完成固定，安装孔的孔位间距匹配标准2020铝型材的安装孔距，无需额外加工转接件即可完成装配，大幅降低设备组装的调试难度。从安装边界来看，这款外壳的整体外形为规整立方体，各安装面均为铣削加工的平整面，安装时无需预留额外的避让空间，可直接贴合安装基准面完成固定；正面的沉台深度刚好容纳T8螺母的法兰厚度，安装后螺母端面不会突出外壳表面，能够进一步压缩Z轴传动模组的整体安装尺寸，适配紧凑型桌面设备的狭小安装空间。外壳的中心通孔尺寸略大于T8丝杠的公称直径，丝杠穿过时不会与外壳内壁产生摩擦，仅由内嵌的螺母与丝杠啮合传动，能够有效减少传动过程中的不必要阻力，提升进给运动的顺畅度。在实际应用场景中，这款外壳除了适配3D打印机的Z轴传动结构，也可用于小型自动化点胶设备的位移模组、实验室小型取样平台的进给结构、桌面级激光雕刻机的Z轴升降结构，只要是采用T8规格梯形丝杠作为传动部件的小型直线运动机构，都可以通过这款外壳完成螺母的固定与动力衔接，其规整的外形也方便使用者根据自身设备的安装需求进行二次钻孔、攻丝等微调加工，适配不同的安装布局。
