3D打印机T8丝杠转换螺母铝制安装座

　　在桌面级FDM3D打印机的传动结构设计中，Z轴的进给精度直接决定了层厚一致性与最终打印件的表面质量，而T8梯形丝杠作为桌面级设备最常用的Z轴传动部件，其螺母的安装固定方式一直是结构设计中需要重点考量的环节。这款铝制丝杠螺母外壳，正是为解决T8丝杠螺母的安装定位、受力承载问题设计的专用安装构件，区别于常见的塑料螺母座，采用整块铝料加工的结构能更好地承受Z轴平台升降过程中的交变载荷，避免长期运行后出现的安装位蠕变、螺母偏移问题。

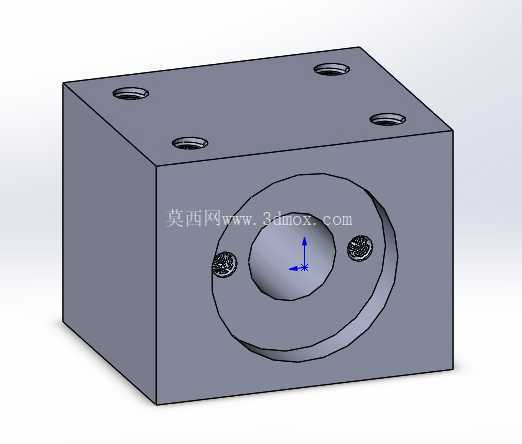

　　从结构设计逻辑来看，这款安装座采用方块式整体构型，主体为规整的立方铝块，这种构型的核心优势在于安装基准面易加工，六个平面均可通过铣削获得较高的平面度，既能保证与设备安装板的贴合度，也能确保丝杠安装孔的轴线与Z轴运动方向的平行度。安装座顶面设置四个均布的螺纹安装孔，孔位排布对应常规3D打印机Z轴滑台或者龙门连接板的安装孔距，安装时可直接通过内六角螺钉将整个座体固定在运动部件上，不需要额外设计转接板，减少了装配环节的累积误差。座体正面设置阶梯式圆形沉孔，大直径沉孔用于容纳T8丝杠螺母的法兰盘，沉孔深度与螺母法兰厚度匹配，装配后螺母端面与座体表面齐平，两个对称分布的小螺钉孔用于穿设紧定螺钉，将丝杠螺母牢牢锁固在沉孔内，避免丝杠转动过程中螺母跟转、出现轴向窜动。

　　从实际使用场景出发，这款安装座的尺寸边界经过了多轮迭代优化，整体外廓尺寸适配2020、2040铝型材搭建的常规桌面3D打印机框架，不会与周边的导轨、线束、拖链产生运动干涉。座体中心的丝杠过孔直径略大于T8丝杠公称直径，既保证丝杠可以顺畅穿过，不会与座体产生摩擦，也预留了微小的调整余量，方便装配时微调丝杠与螺母的同轴度，降低卡滞风险。四个顶面安装孔的孔位公差控制在合理范围内，既保证安装时螺钉可以顺利穿入，也不会因为孔位间隙过大导致座体安装后出现歪斜。

　　在受力特性方面，铝制材质的座体相比常见的PLA、ABS打印件，刚性提升非常明显，当Z轴平台搭载较重的打印喷头、热床或者长时间连续打印时，座体不会因为持续受力产生形变，能够始终保持螺母的位置精度，避免因为螺母偏移导致的丝杠磨损加剧、层纹错位等问题。沉孔的设计将螺母的受力面完全贴合在座体上，丝杠传动过程中产生的轴向力可以均匀分散到整个座体与安装板的接触面上，不会出现局部应力集中导致的连接松动。

　　设计过程中也充分考虑了装配的便捷性，正面的紧定螺钉孔采用标准规格，使用常规规格的内六角扳手即可完成螺母的锁紧操作，不需要特殊工具。座体的所有棱边都做了微小的倒角处理，既避免加工后的锐边划伤操作人员或者线束，也能在安装时起到导向作用，方便座体快速卡入安装位。对于改装升级3D打印机的用户来说，这款安装座可以直接替换原有的塑料螺母座，不需要对原有设备的安装孔位进行二次加工，安装后即可明显提升Z轴的传动刚性，减少Z轴 wobble 带来的打印件表面波纹问题。

　　从加工工艺角度看，这种方块式结构非常适合CNC铣削加工，一次装夹即可完成顶面、正面的孔系加工，容易保证各孔位之间的位置精度，量产时的品质一致性较好。铝材质本身的轻量化特性也不会给Z轴运动部件增加过多负载，不会影响Z轴电机的驱动负载，适配常见的42步进电机驱动的Z轴传动系统。在实际装配调试时，只需要先将T8丝杠螺母放入正面沉孔，锁紧紧定螺钉，再将整个座体通过顶面四个螺钉固定在运动平台上，最后穿入丝杠即可完成安装，调试过程中可以通过微调安装螺钉的锁紧力度，配合塞尺测量座体与安装板的间隙，确保丝杠轴线与导轨平行，就能获得稳定的Z轴进给精度。
