直联式单级离心泵结构三维设计

这款直联式离心泵主要面向民用给排水、小型工业循环水输送、暖通空调水循环、轻型化工介质输送等场景，可适配清水、低粘度无颗粒腐蚀性弱的流体输送需求，在楼宇供水、设备冷却循环、小型污水处理前置输送、农田小型灌溉等场景中都能稳定发挥作用，相比传统联轴器传动的离心泵，它的结构更紧凑，占用安装空间更小，传动损耗更低，日常维护的拆检步骤也更简便。

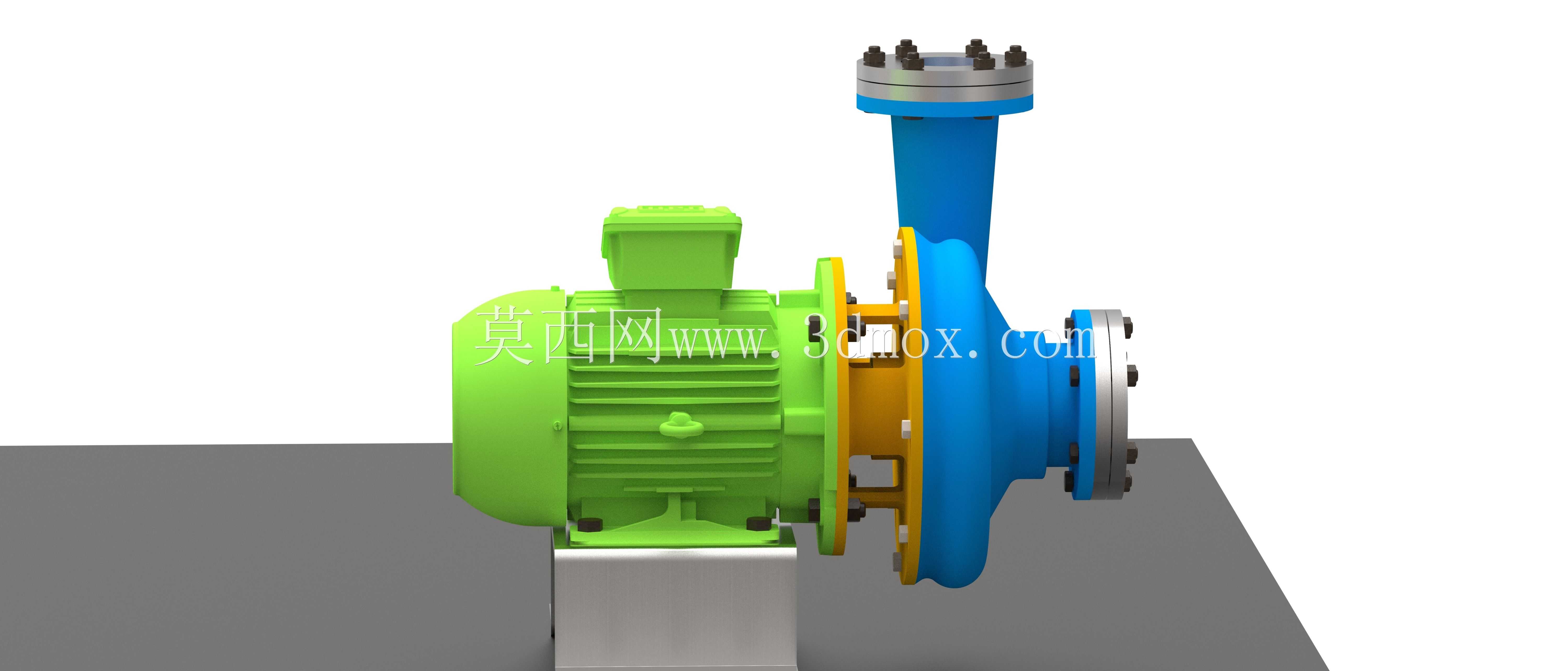

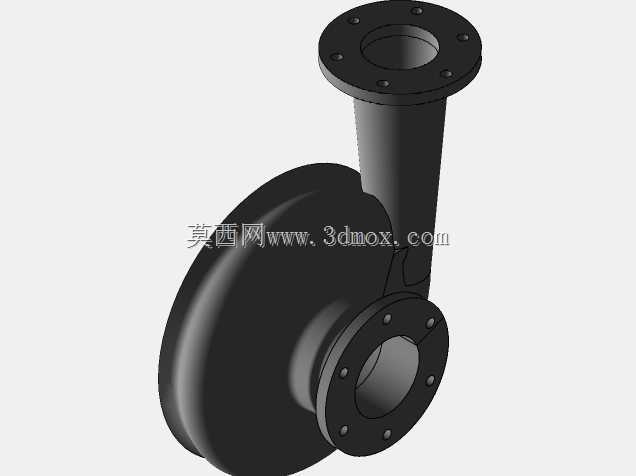

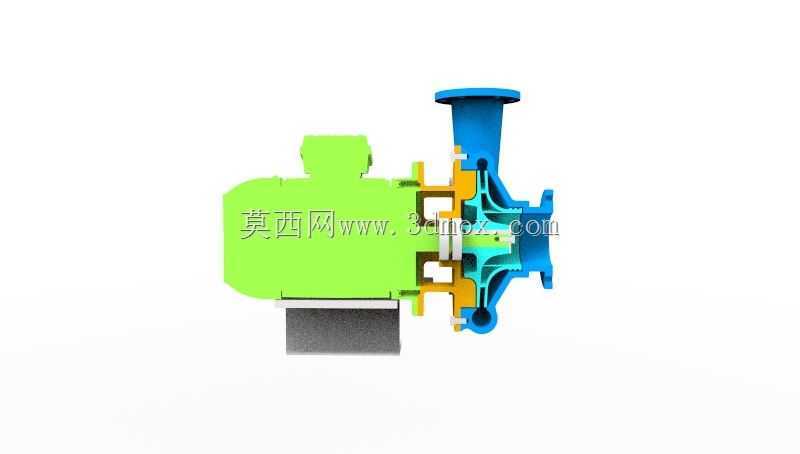

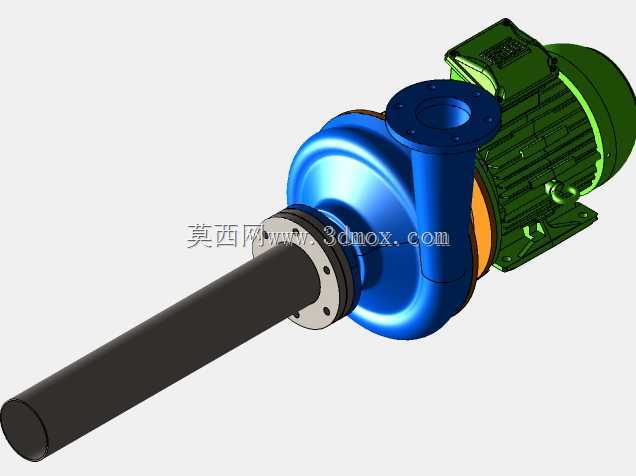

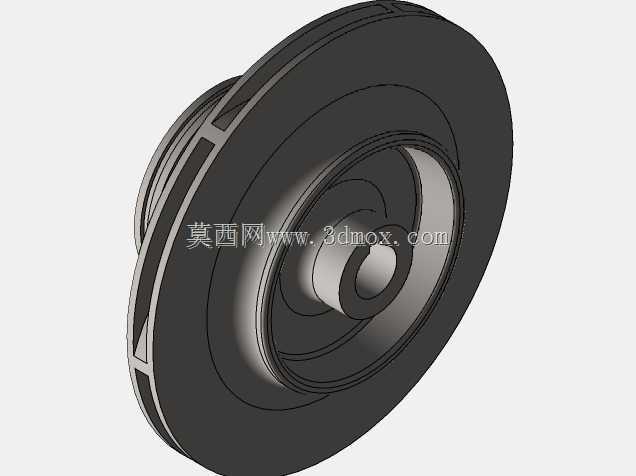

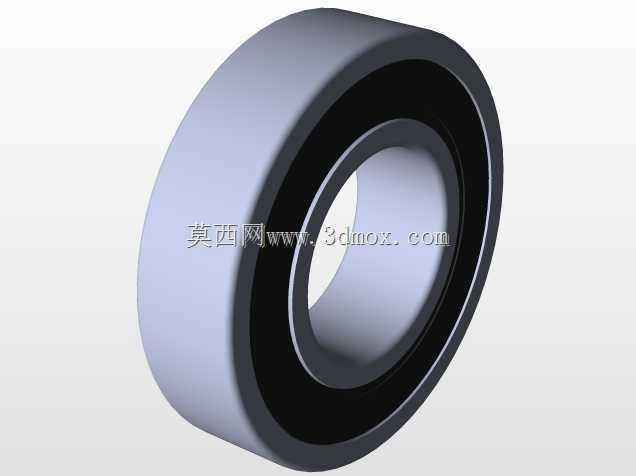

从功能特性来看，这款泵采用电机与泵体直联的结构设计，省去了中间联轴器组件，电机输出轴直接承载叶轮转动，传动效率比带联轴器的同功率泵提升约8%左右，运行时的同轴度更易保证，振动幅度更小，运行噪音更低。泵体过流部分采用蜗壳式流道设计，流体从轴向进水口进入叶轮腔后，通过高速旋转的叶轮获得动能，再经蜗壳流道的扩压作用将动能转化为压力能，最终从出水口输出，可稳定提供适配场景所需的扬程与流量。泵端的密封结构采用机械密封设计，相比传统填料密封泄漏量更小，使用寿命更长，能有效减少输送过程中的流体漏损，也降低了密封件的更换频率。

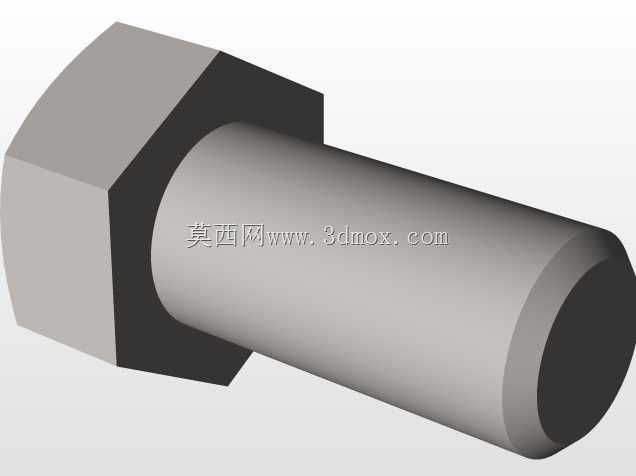

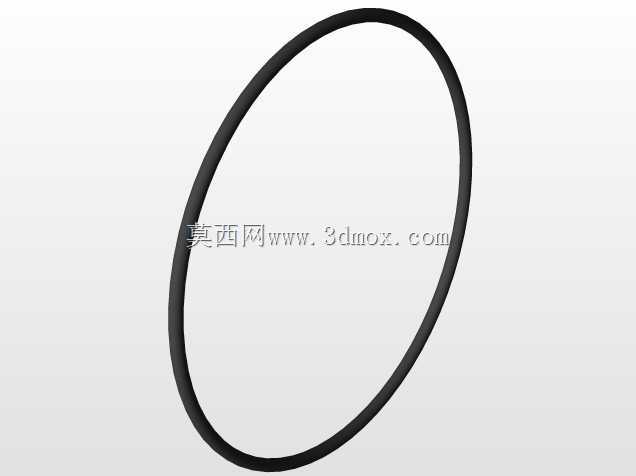

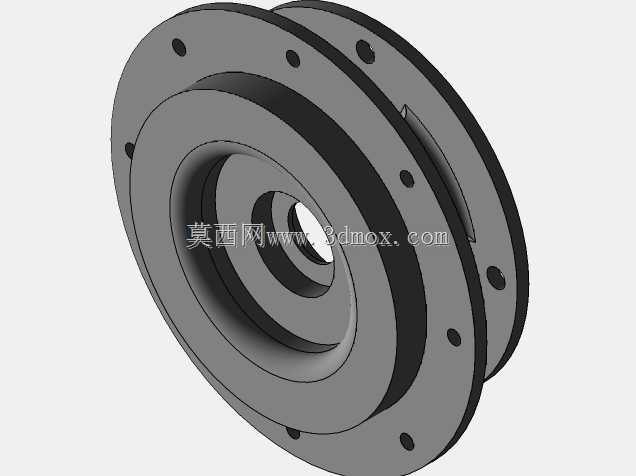

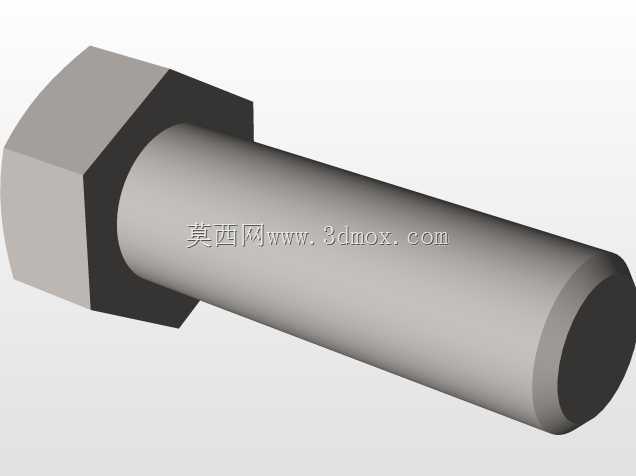

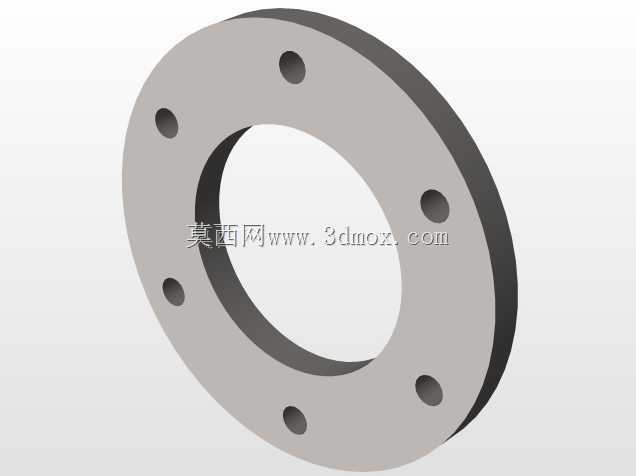

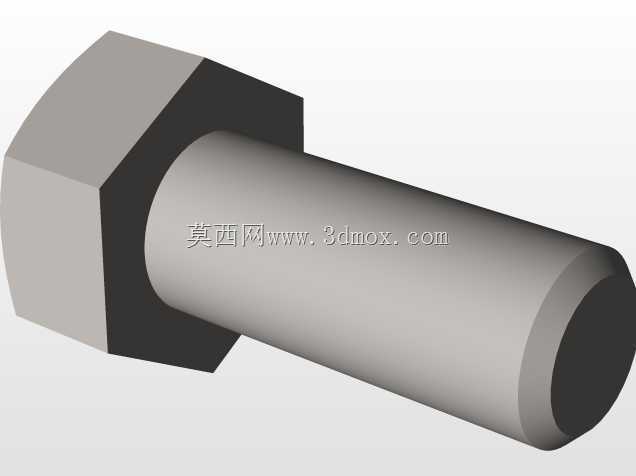

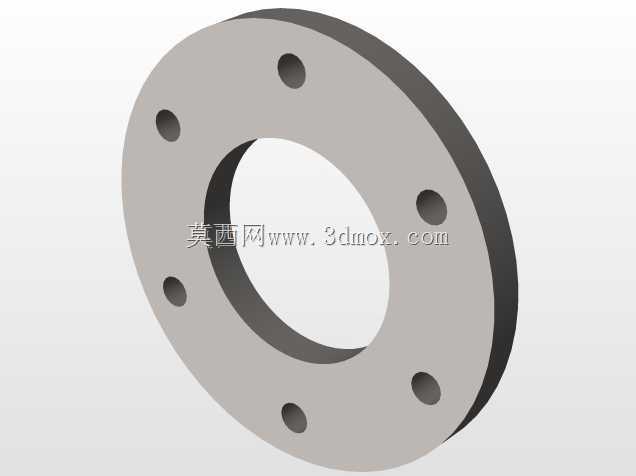

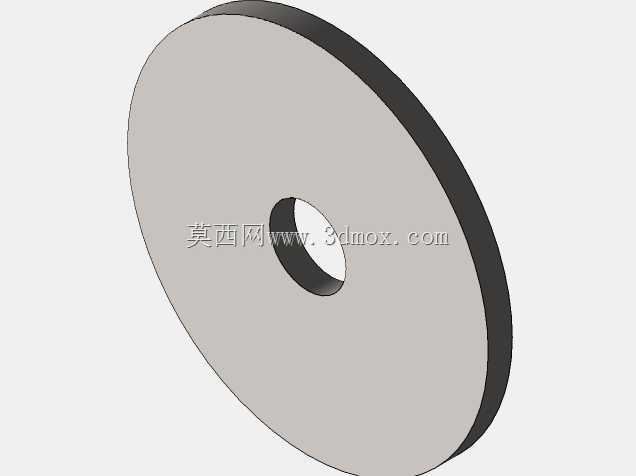

设计过程中，首先围绕目标工况的流量、扬程参数确定叶轮的直径、叶片数量与流道曲率，保证流体在流道内流动顺畅，避免出现局部涡流造成的能量损耗与气蚀风险；其次匹配对应功率的驱动电机，保证电机输出扭矩与泵的运行负载匹配，避免出现小马拉大车造成的电机过载，或是大马拉小车造成的能源浪费。泵壳与电机端盖的连接采用法兰式结构，连接螺栓均匀分布在法兰圆周上，保证连接受力均匀，同时在法兰结合面设置密封槽，加装密封垫防止流体从结合面渗漏。

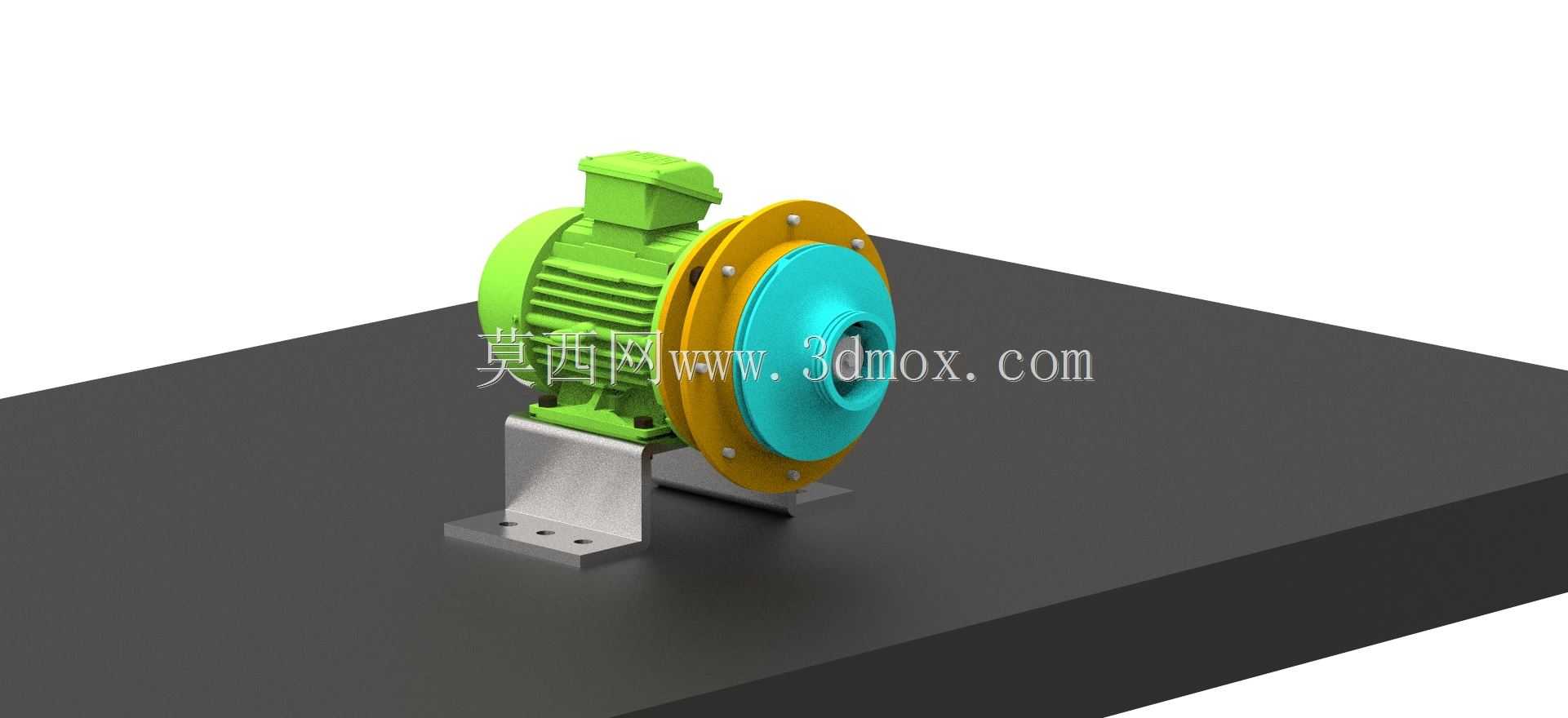

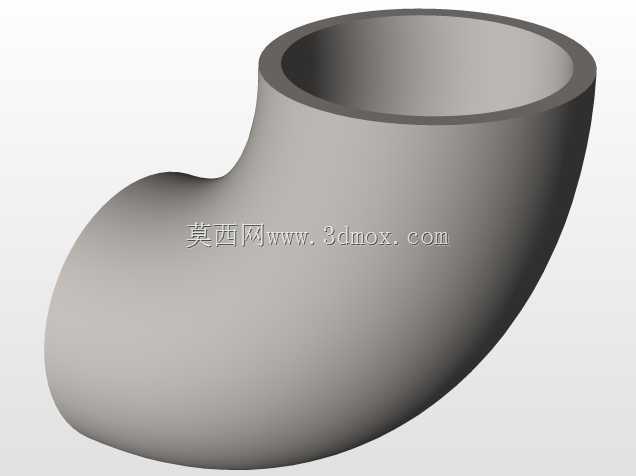

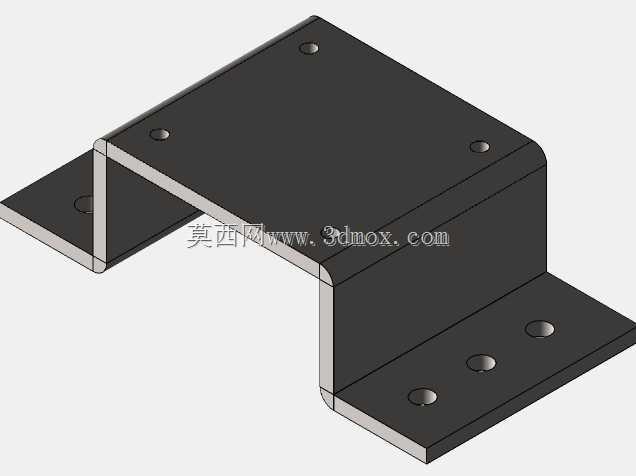

安装边界方面，这款泵采用卧式底脚安装方式，底部的安装底座设置有四个对称分布的安装孔，安装时可通过螺栓将泵整体固定在混凝土基础或是钢制安装机架上，安装时需要保证基础平面的平面度误差控制在合理范围内，避免底座受力不均造成运行时的额外振动。泵的进水口与出水口均采用标准法兰连接尺寸，可直接与对应通径的管路法兰对接，不需要额外制作转换接头，安装适配性更强。整体外形的轴向长度、径向宽度都经过紧凑化设计，在狭小的设备间、机柜内也能完成安装布置，进出水口的位置设置符合常规管路排布习惯，可减少管路弯折造成的流阻损失。日常维护时，只需要拆开泵壳与电机连接法兰的螺栓，即可直接取出叶轮与密封组件进行检查更换，不需要拆解电机本体，大幅降低了后期运维的工作量与技术门槛。
