775电机搭配四款涡轮的小型水泵结构

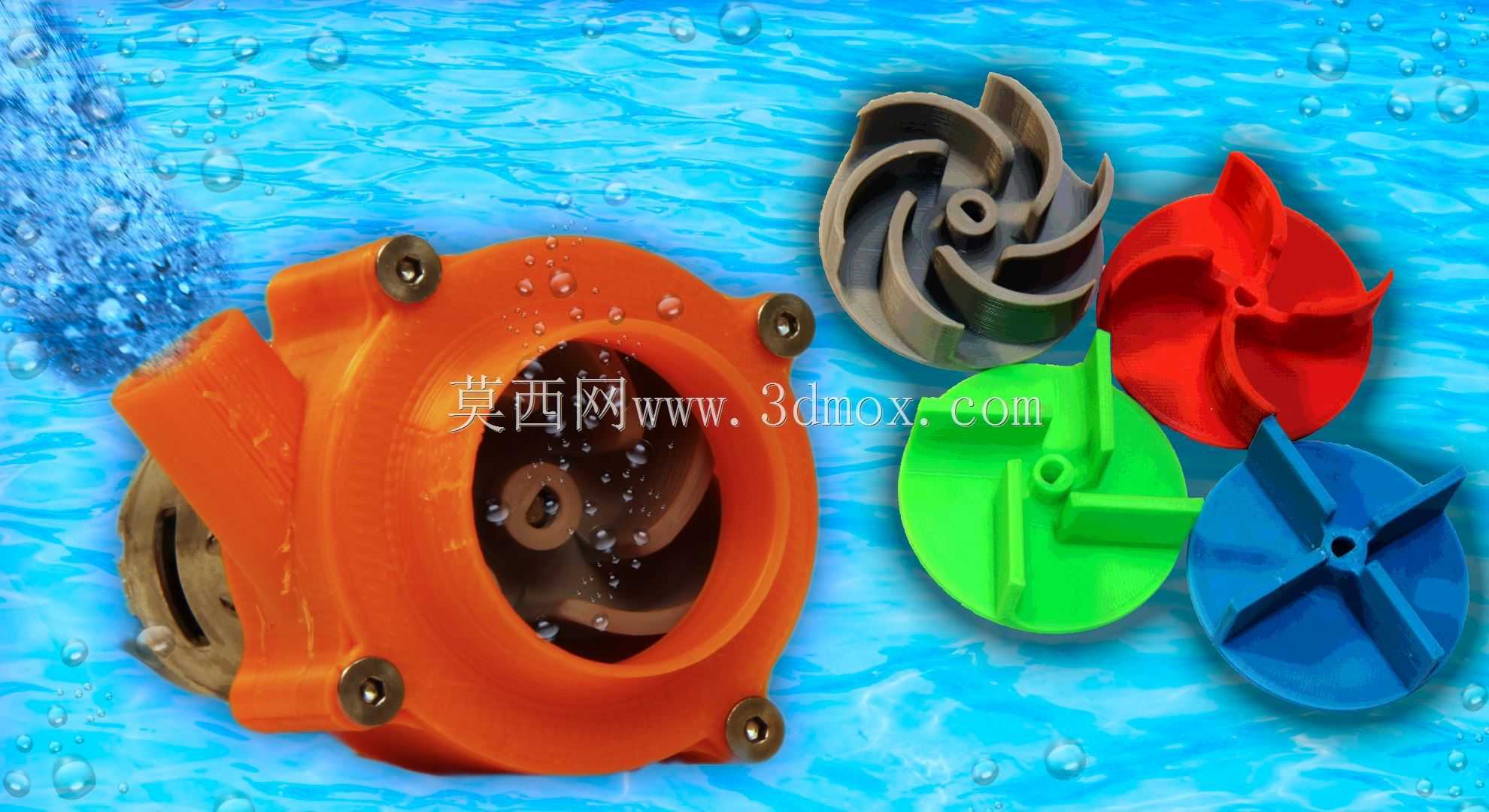

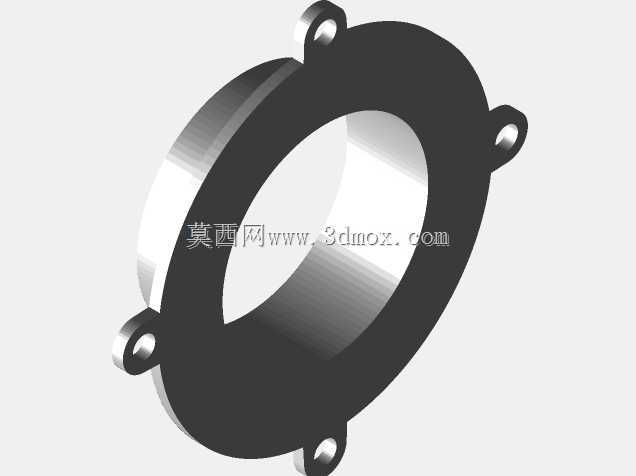

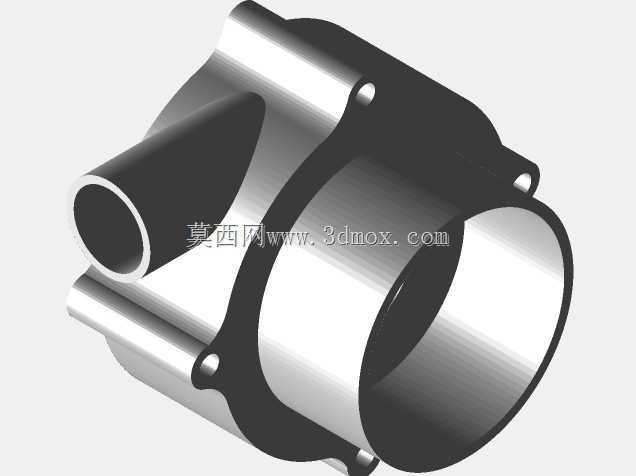

这款小型水泵以775电机作为核心动力源，配套四款不同结构的涡轮叶轮，主要面向小型流体输送场景设计，可覆盖桌面级水循环、小型冷却系统、DIY水景供水、微型灌溉输水等民用及创客类应用场景，也可作为小型设备冷却回路的动力单元，为低扬程、小流量的输水需求提供紧凑的动力解决方案。从实际用途来看，该水泵可根据输送介质特性、流量扬程需求更换不同的涡轮叶轮，四款叶轮分别采用不同的叶片曲率、叶片数量与流道设计：其中大曲率多叶片叶轮适配清水输送场景，可在同等电机转速下获得更高的输出扬程；少叶片大过流间隙的叶轮可适配含有微小杂质的水体，降低叶轮卡滞风险；不同色彩区分的叶轮对应不同的性能参数区间，方便使用者根据实际工况快速选型更换。产品功能特性上，泵体采用分体式封装结构，橙色泵壳通过周向均匀分布的紧固件实现密封固定，拆装便捷，可快速更换内部涡轮完成性能切换；泵腔进水口与出水口采用标准小口径接口设计，可兼容常见的软质输水管道，无需额外定制转接件即可完成管路搭建；电机与泵腔之间设置密封隔离结构，避免输送的水体渗入电机内部造成电路故障，保障运行稳定性。设计思路层面，整套结构围绕紧凑化、模块化的核心方向展开，依托775电机成熟的安装尺寸与动力参数，将泵体与电机的安装接口做了适配优化，尽可能缩小整机的径向与轴向尺寸，让整套水泵可以安装在空间局促的小型设备内部；四款涡轮的安装孔位完全统一，无需调整泵腔结构即可直接替换，降低了多工况适配的改造成本；泵壳外部的加强筋结构既提升了壳体的结构强度，抵抗泵腔内部水压带来的形变，也能在泵体运行时辅助散热，带走电机传导至泵壳的部分热量。外形尺寸与安装边界上，整套水泵以775电机的外径为基准，泵体部分外径略大于电机本体，轴向长度控制在短尺寸区间，安装时可通过泵壳上的固定孔位完成锁附固定，预留的安装孔位适配常见的M3规格紧固件，安装平面仅需要预留对应大小的平整区域即可完成固定，管路连接时需要在接口处预留足够的软管弯折空间，避免管路弯折造成输水阻力过大影响水泵性能。
