金属线材连续挤压增材加工成套装备

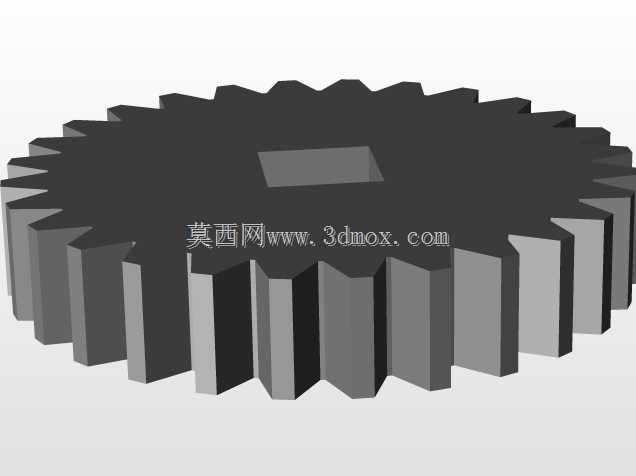

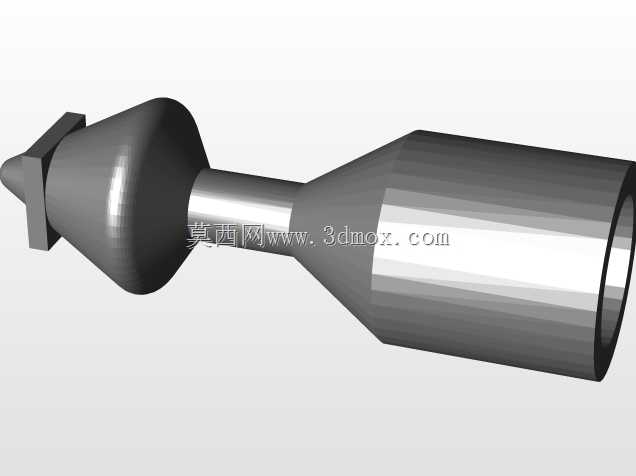

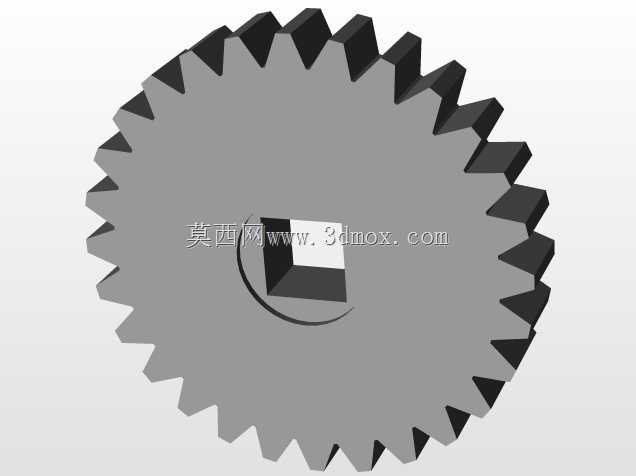

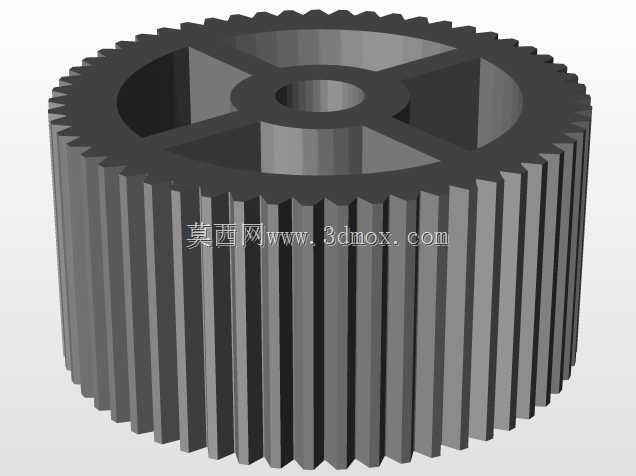

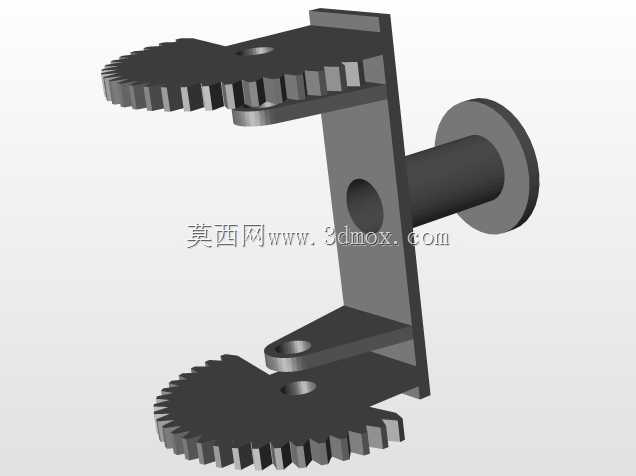

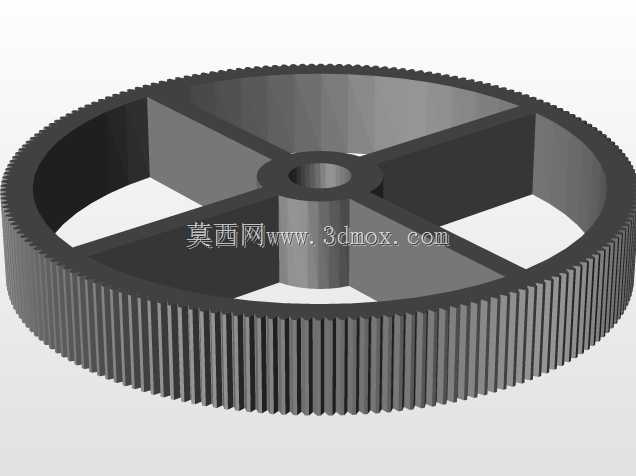

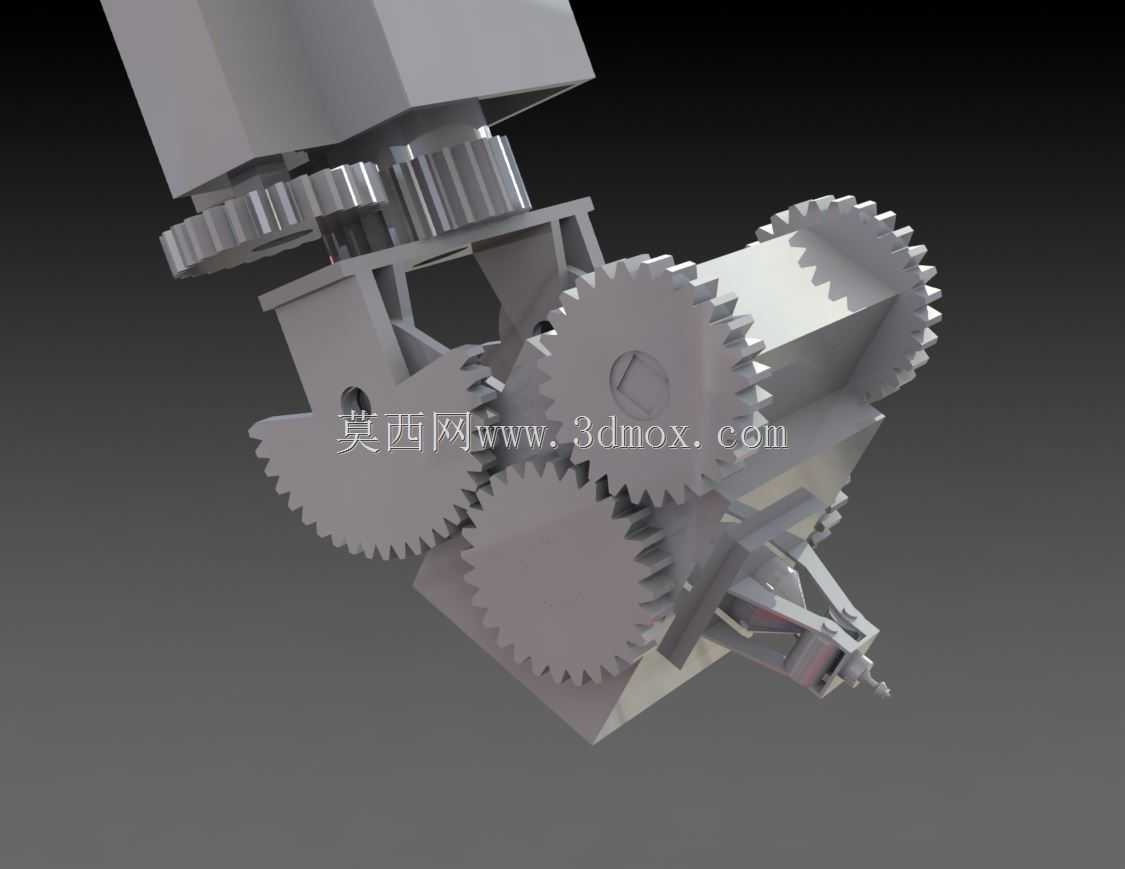

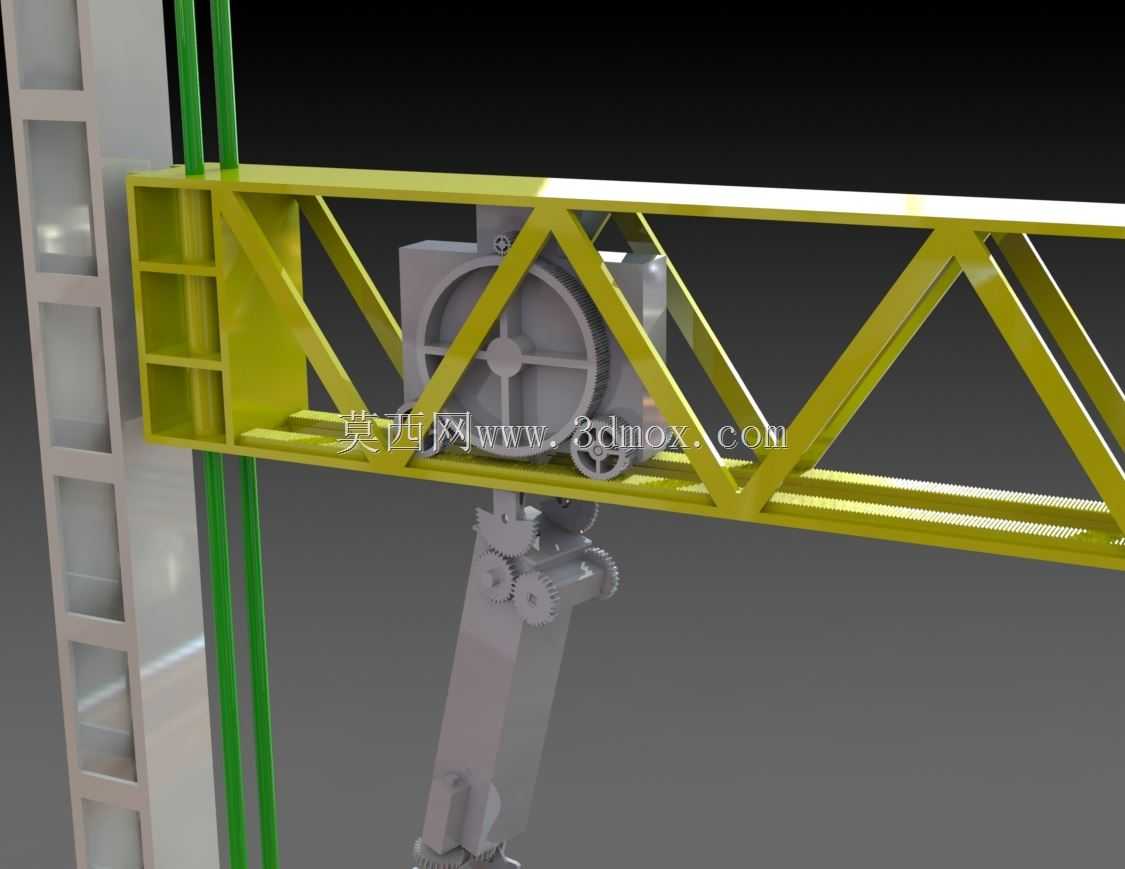

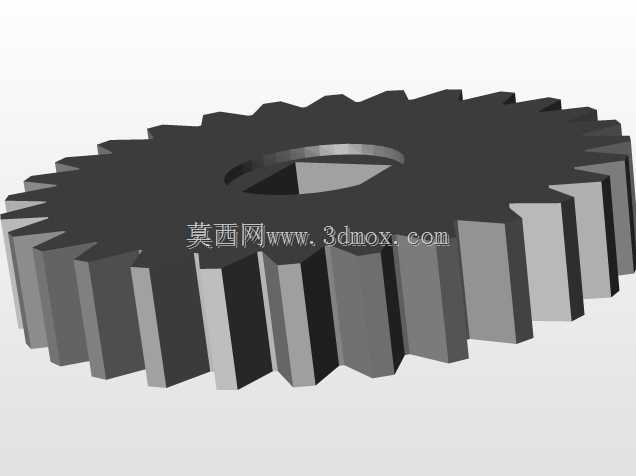

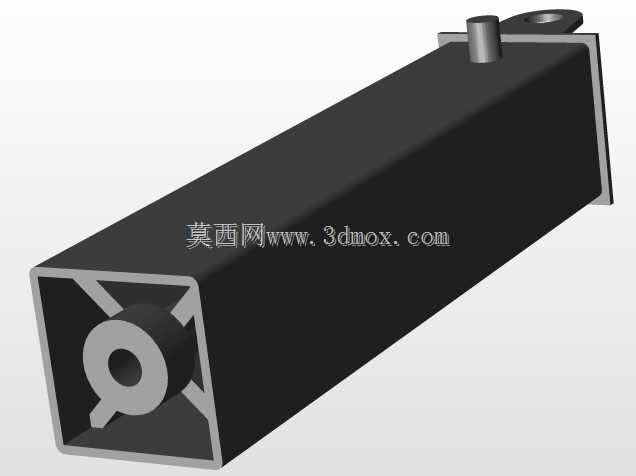

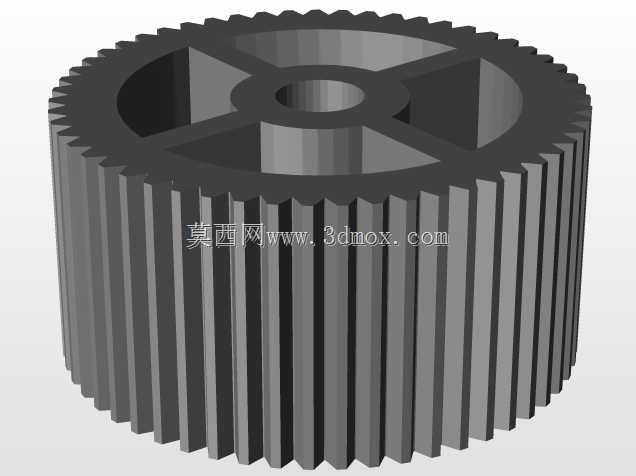

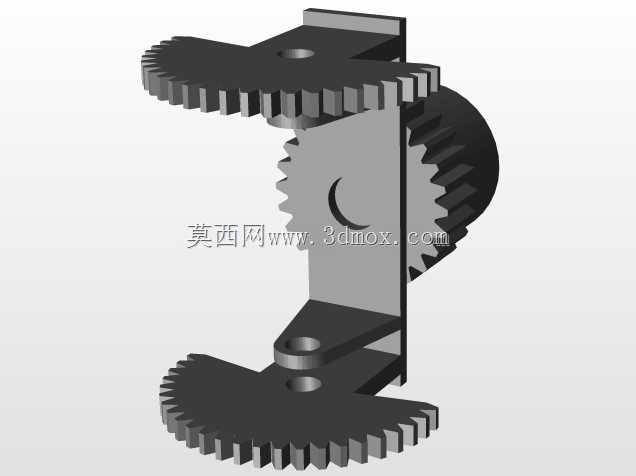

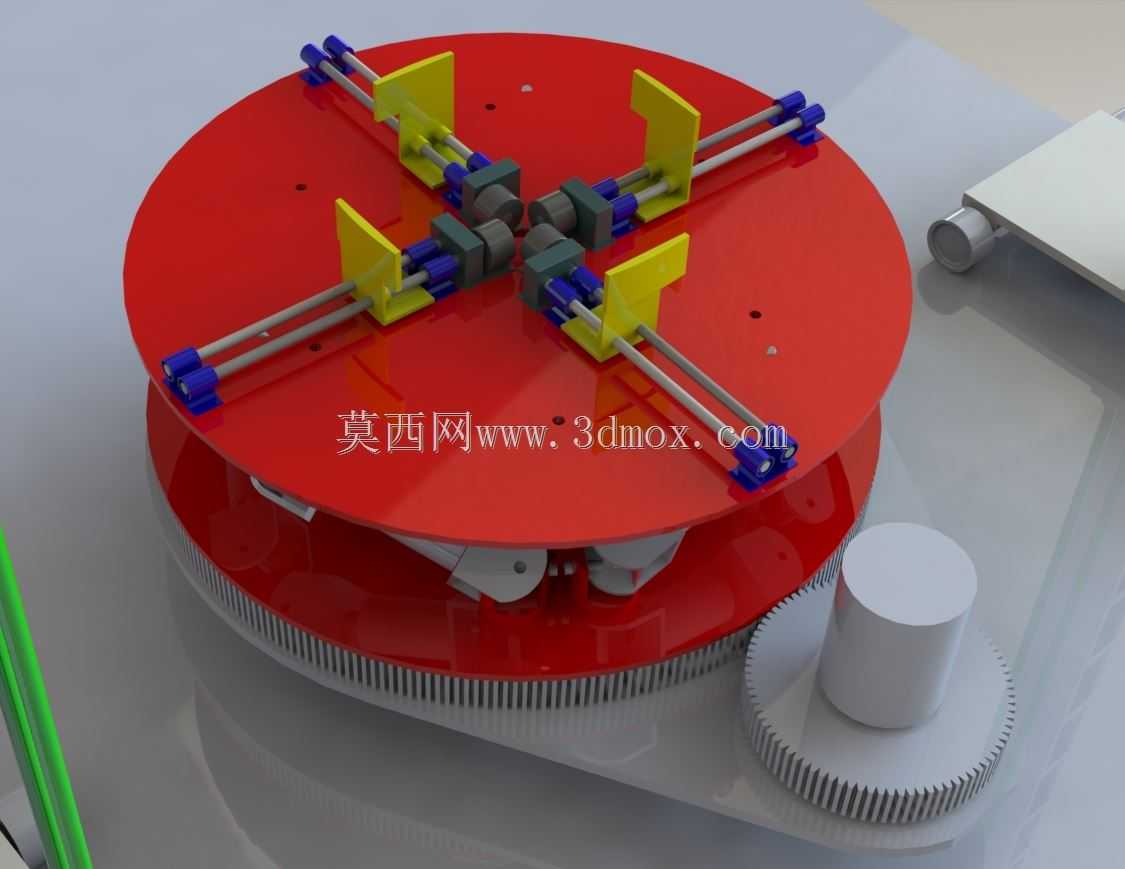

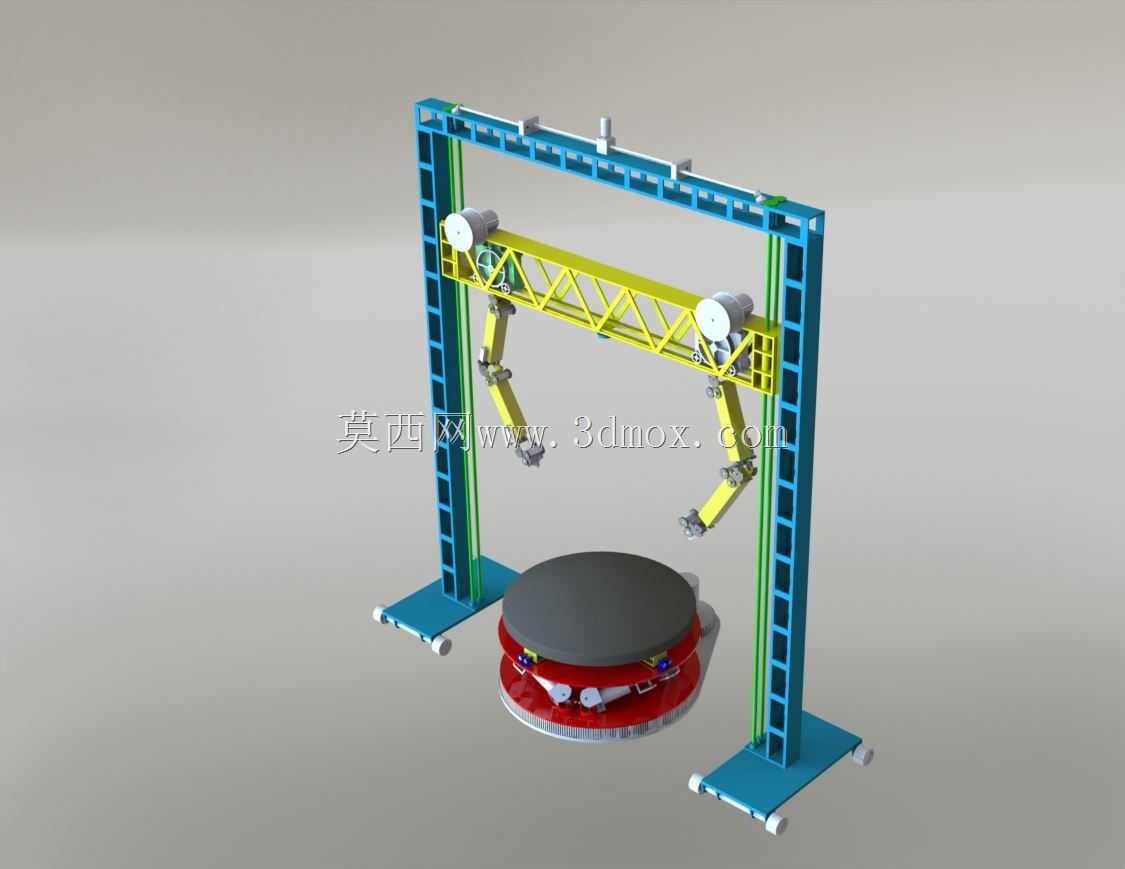

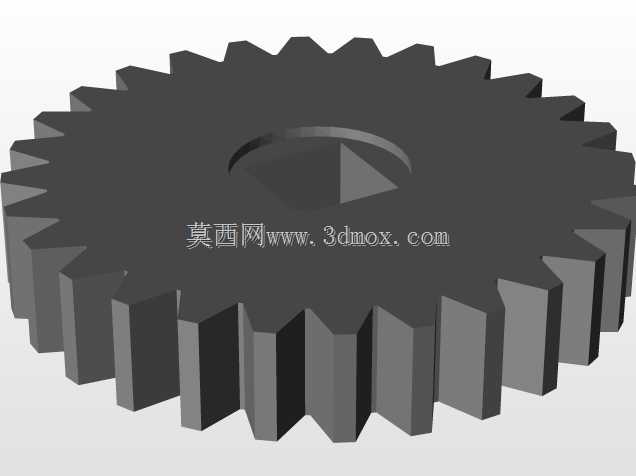

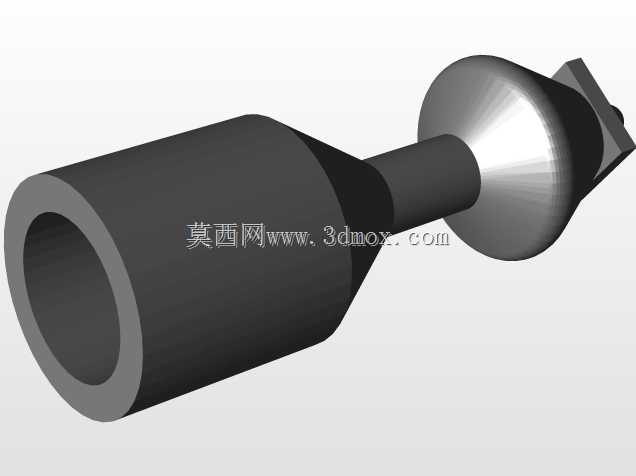

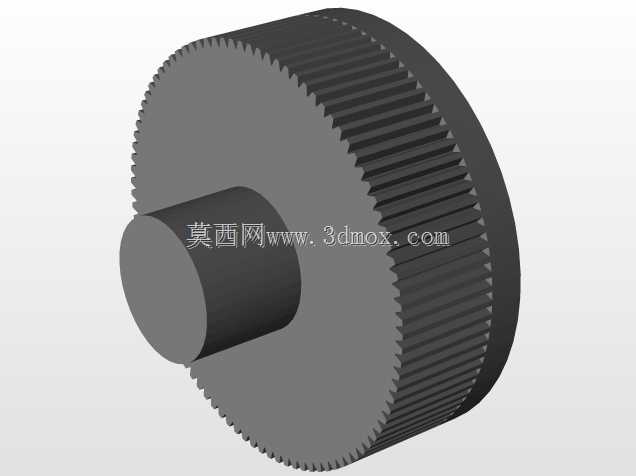

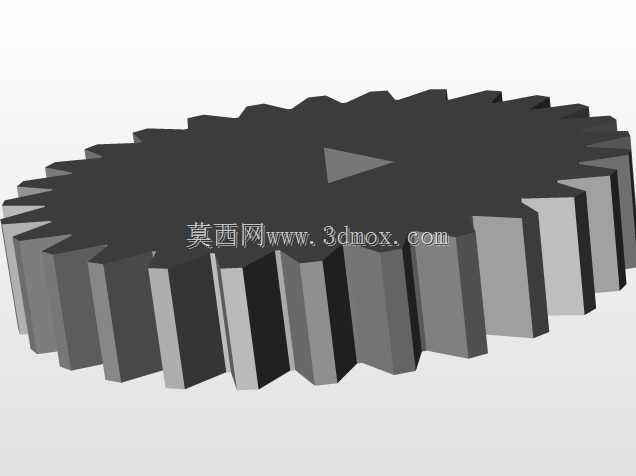

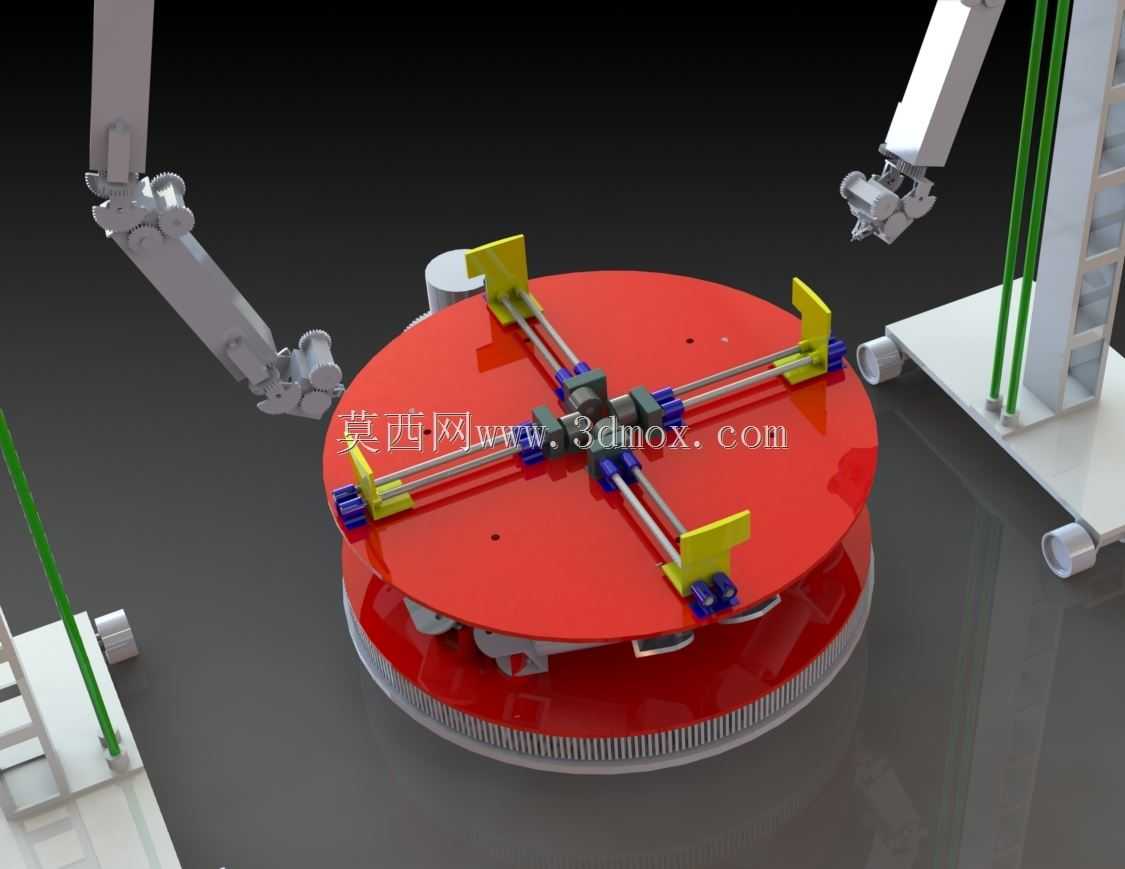

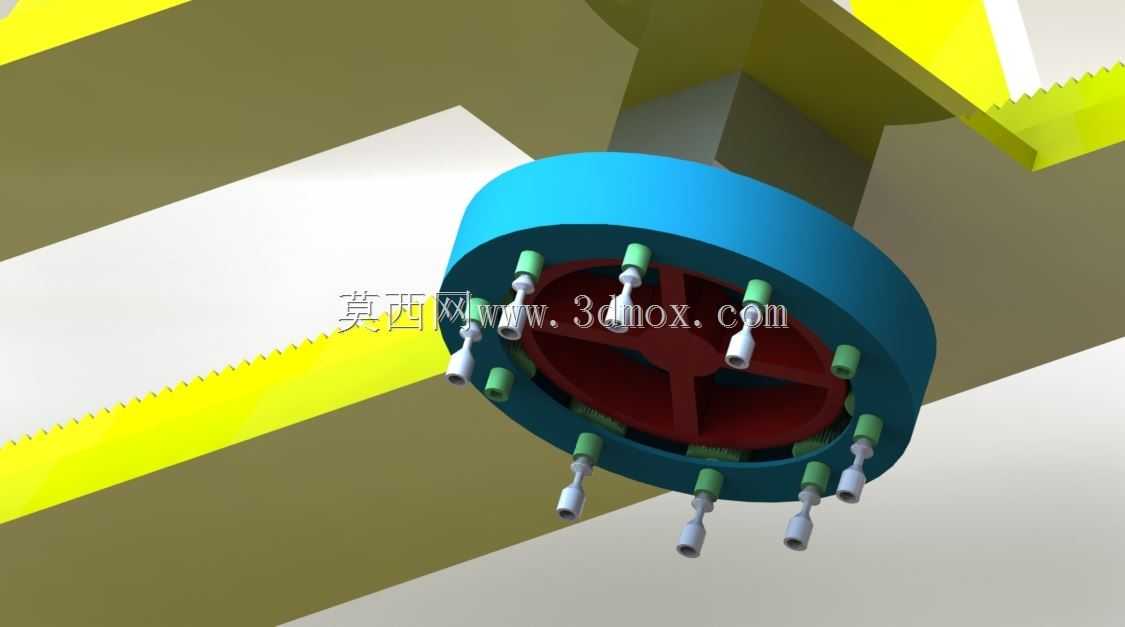

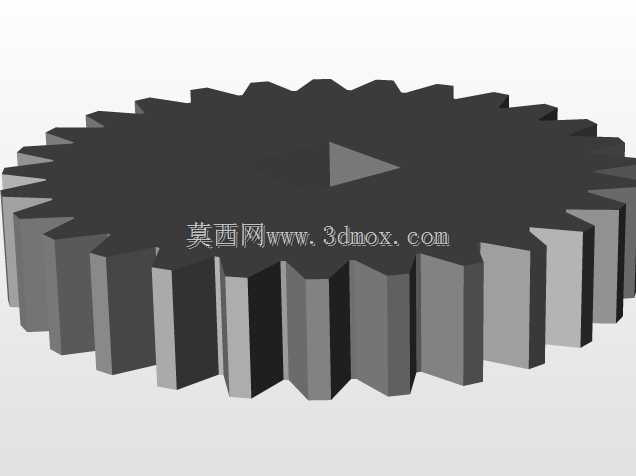

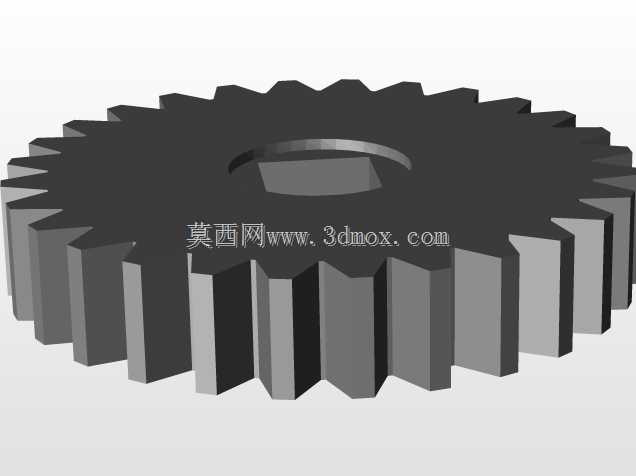

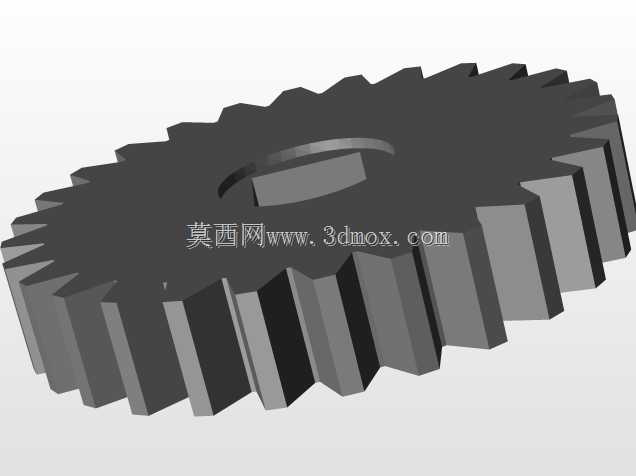

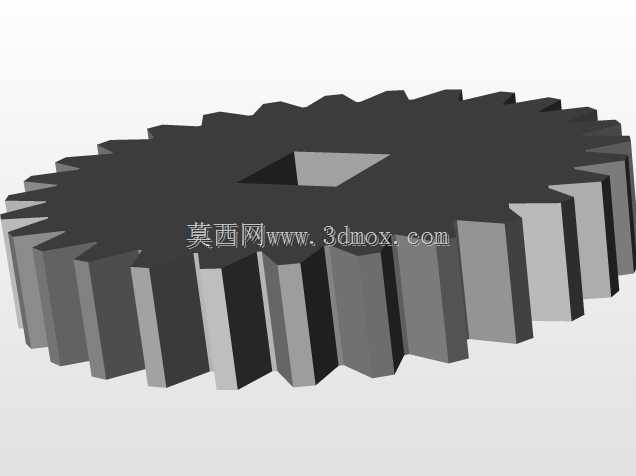

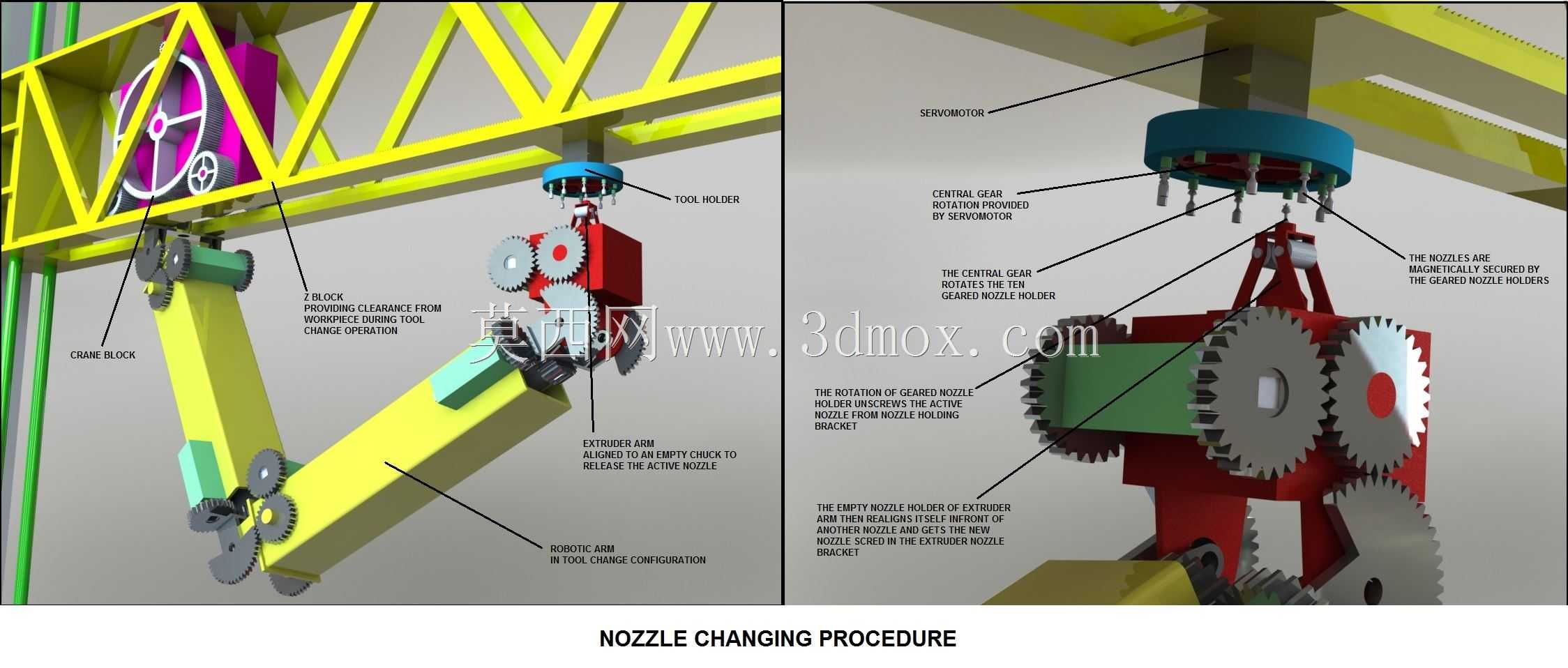

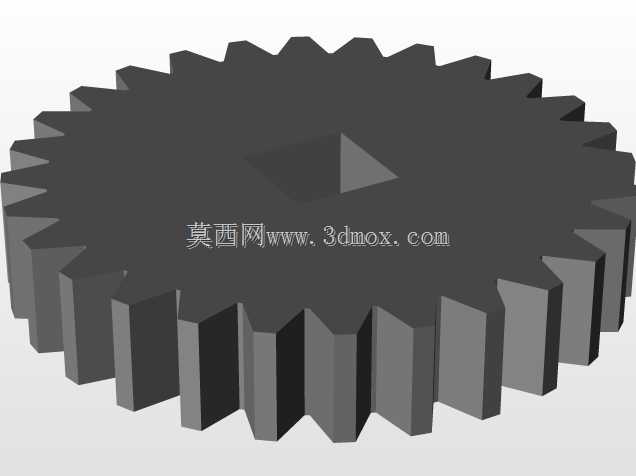

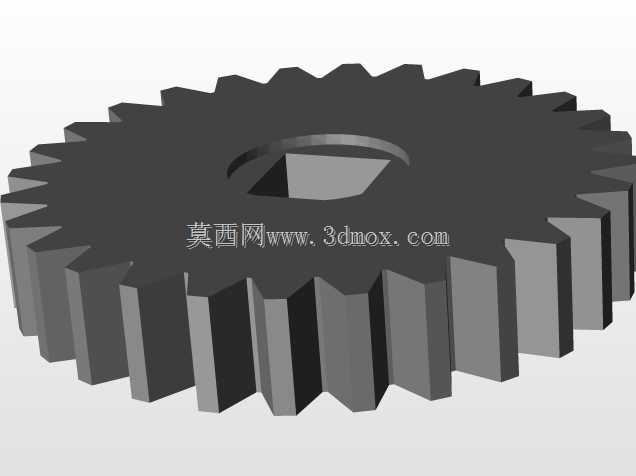

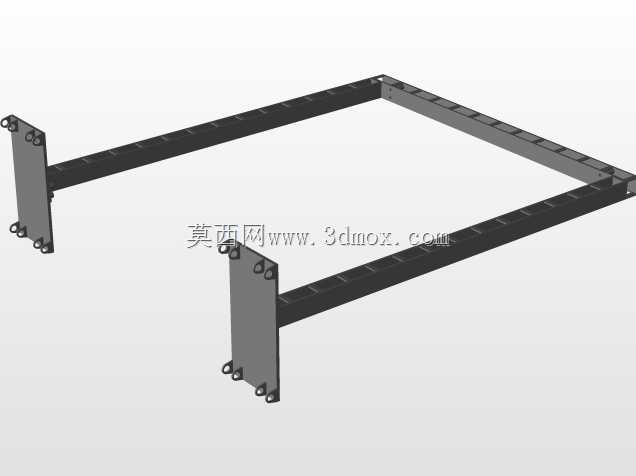

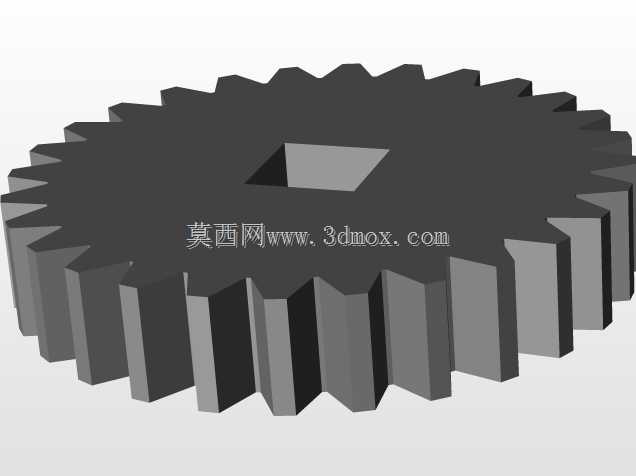

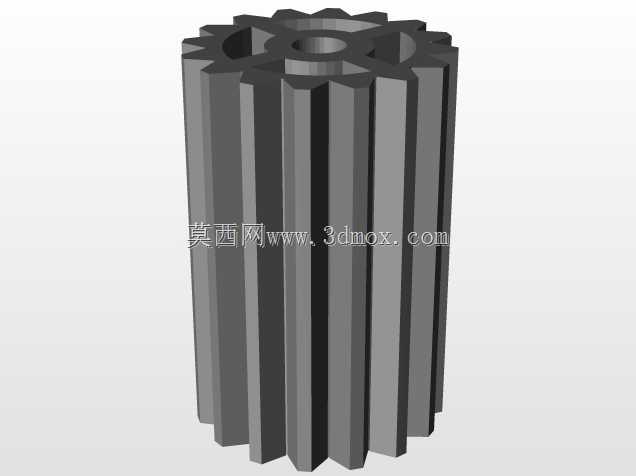

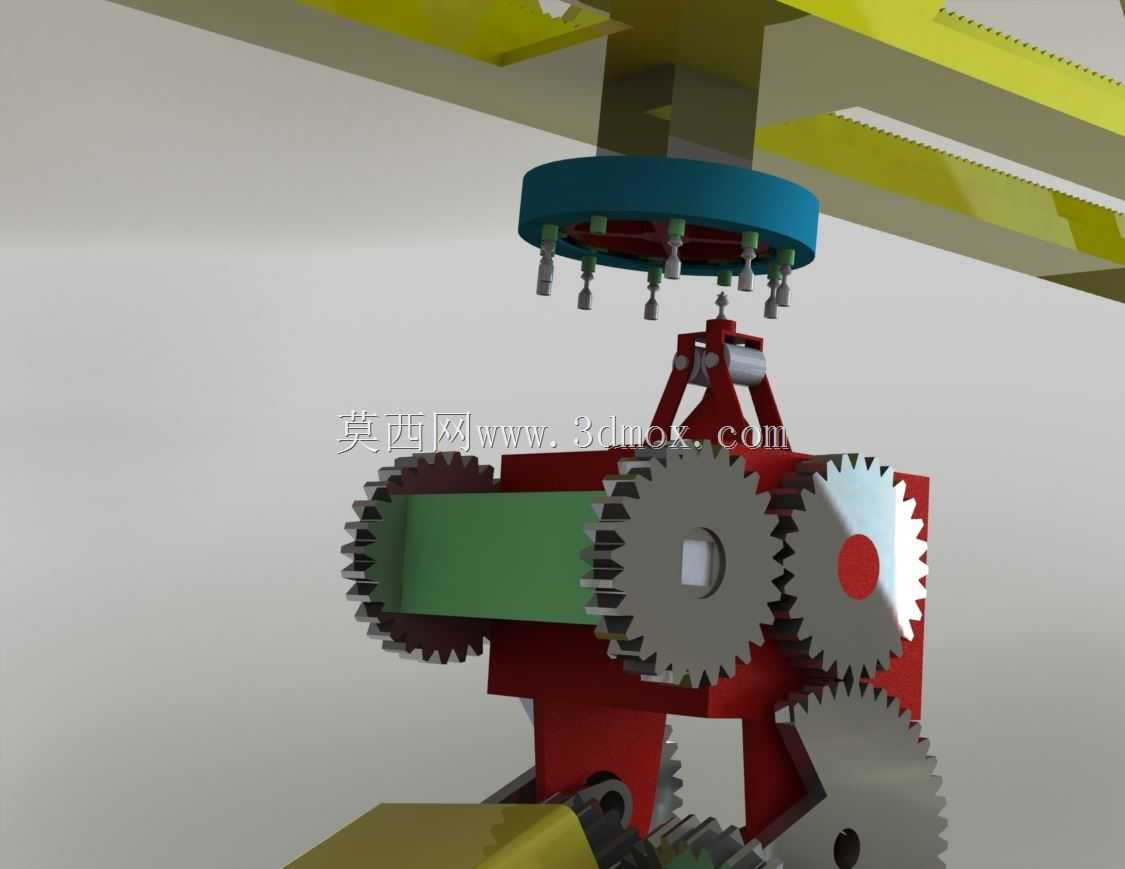

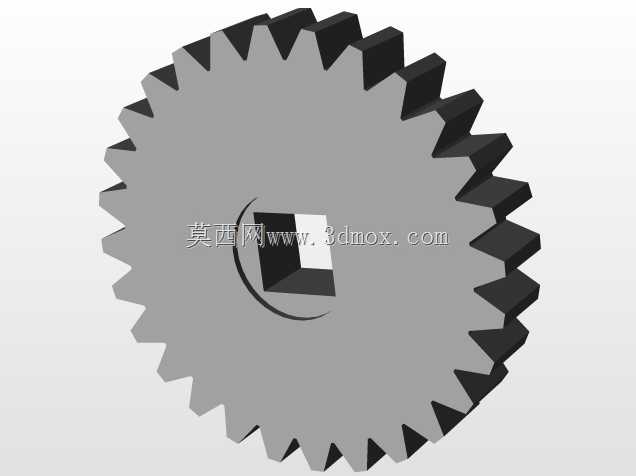

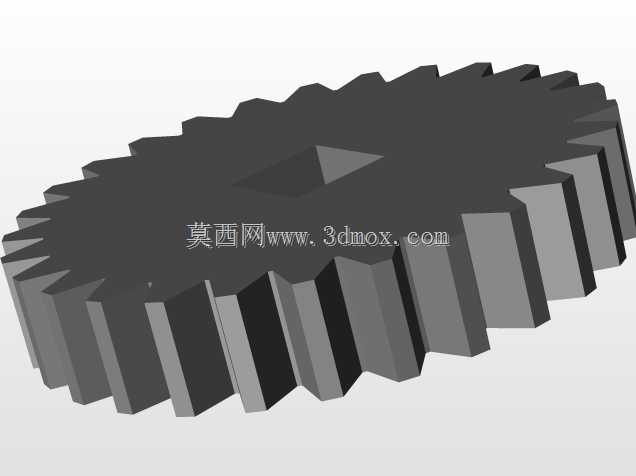

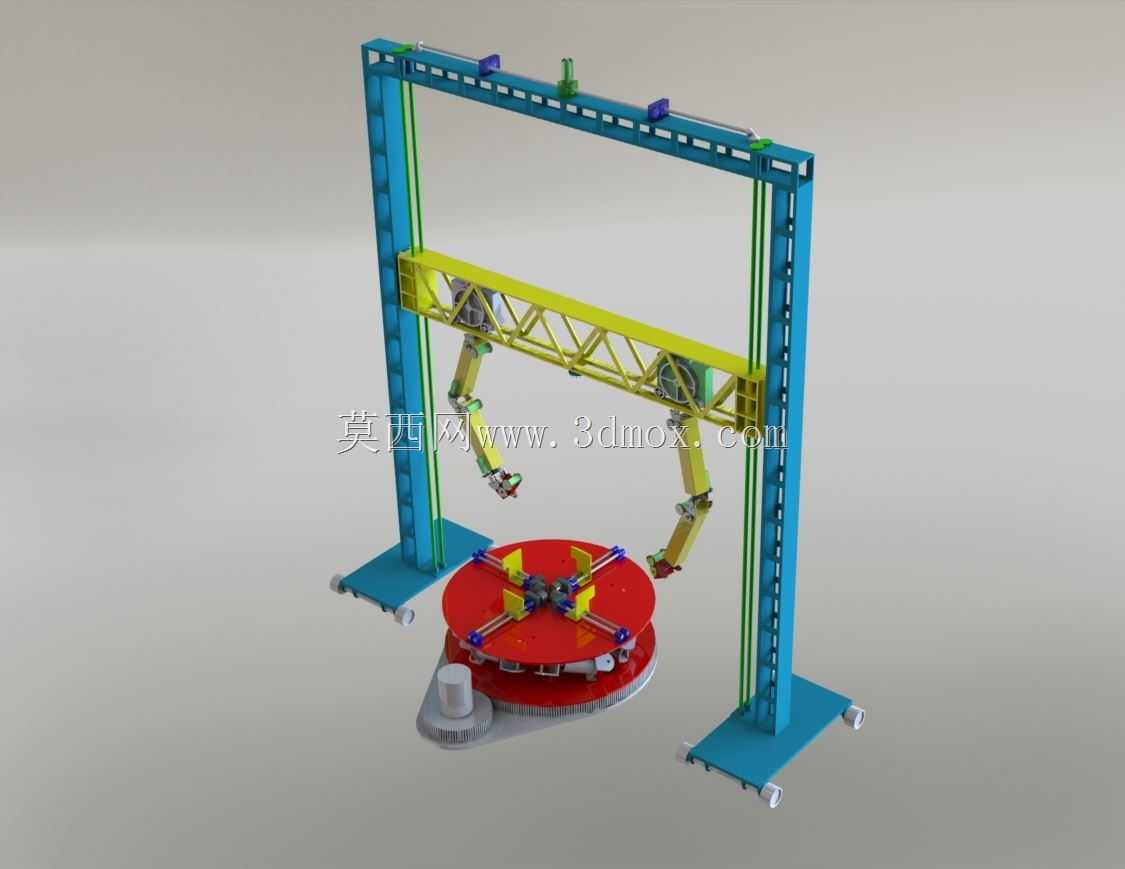

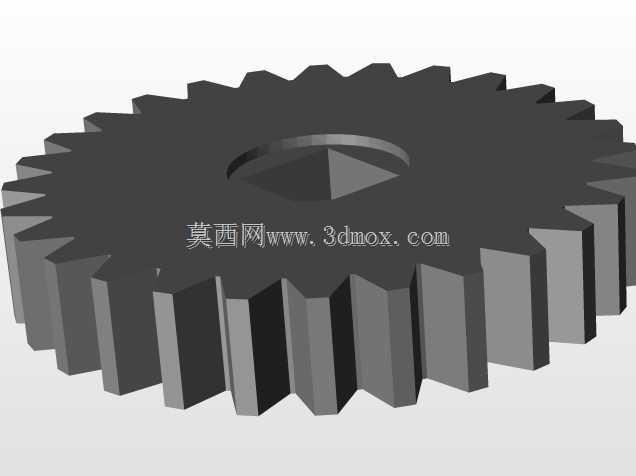

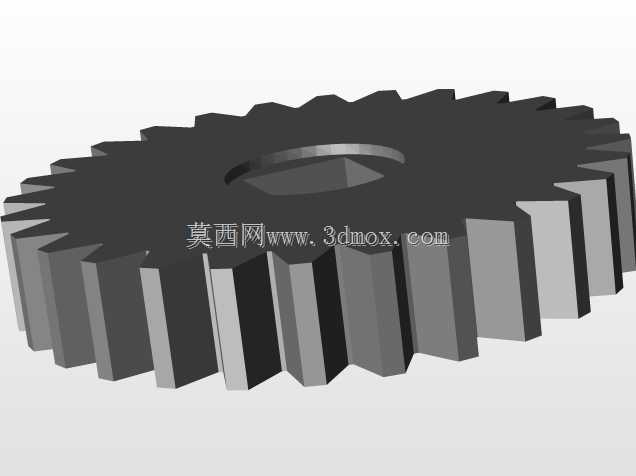

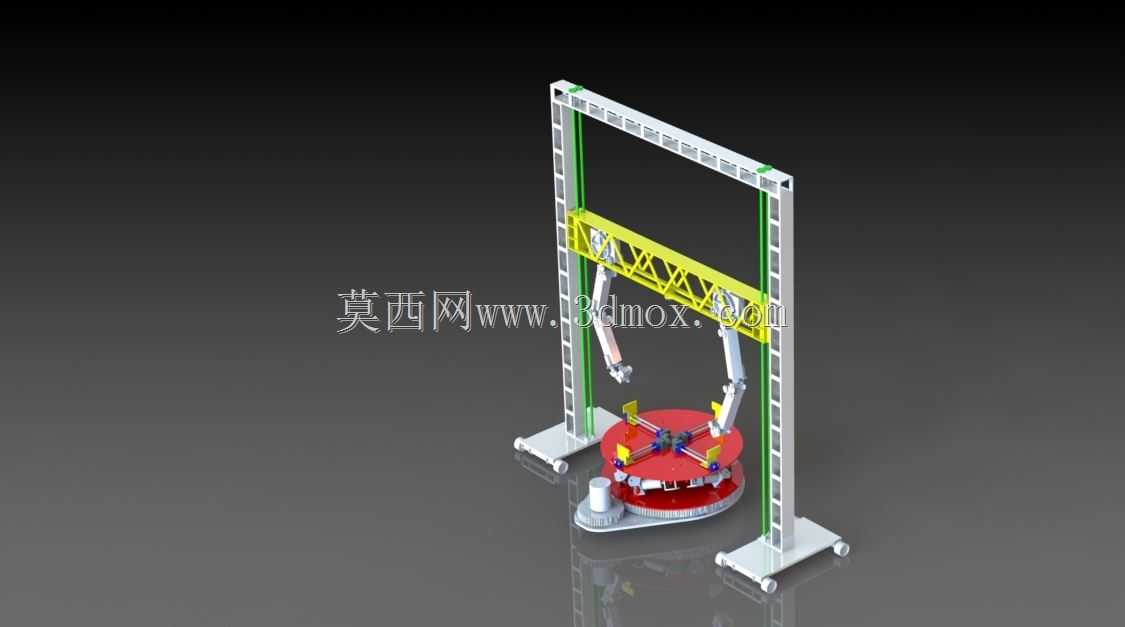

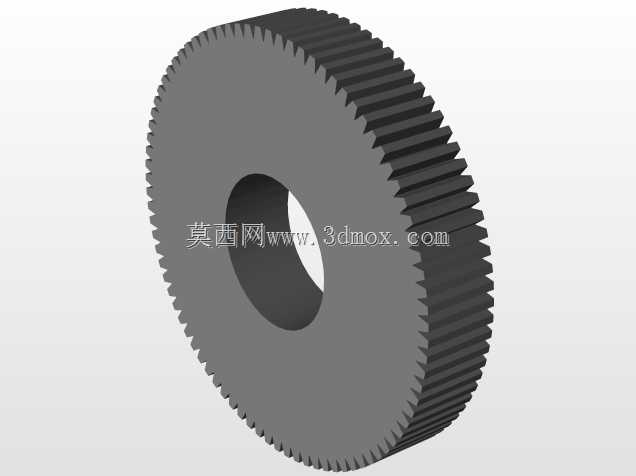

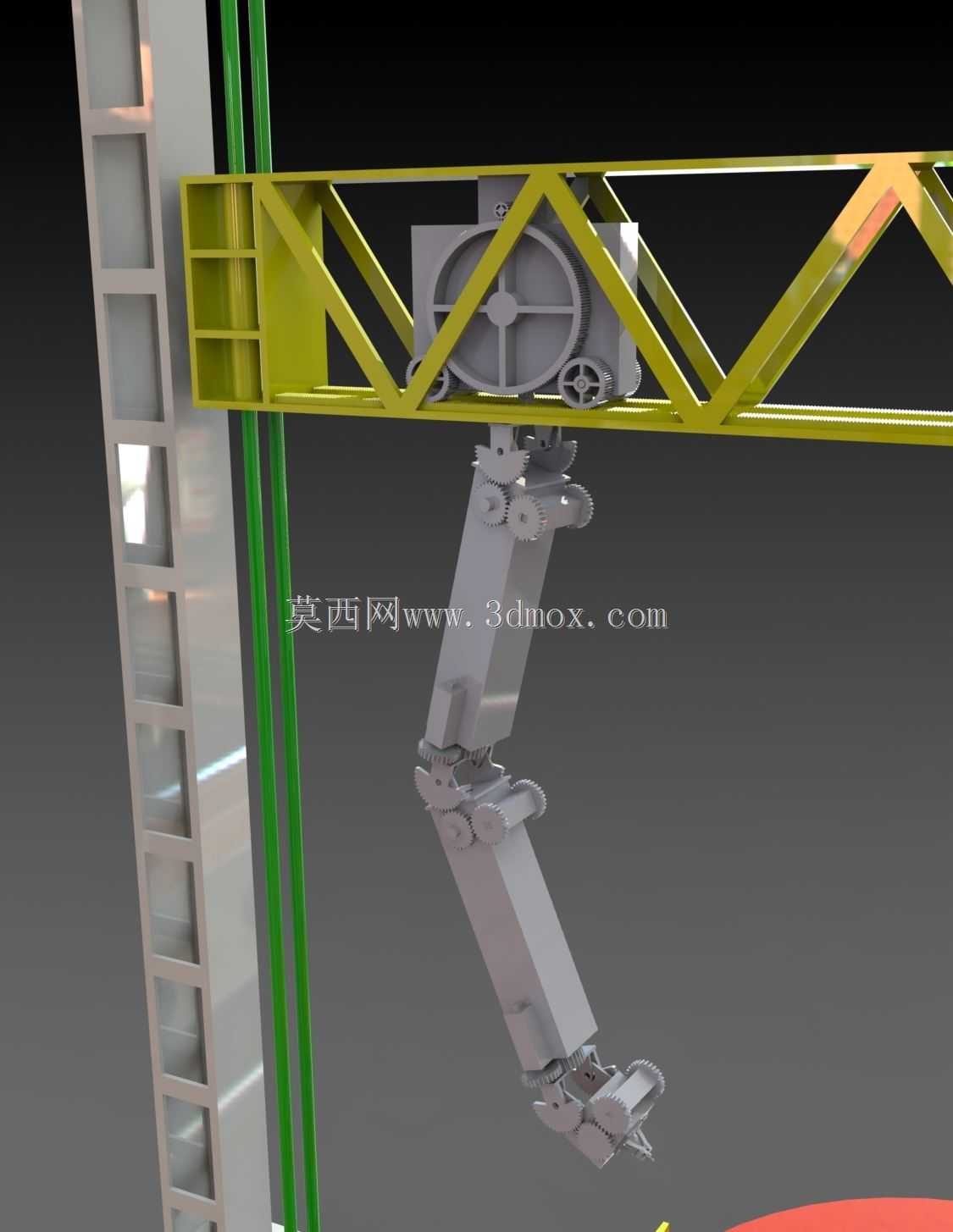

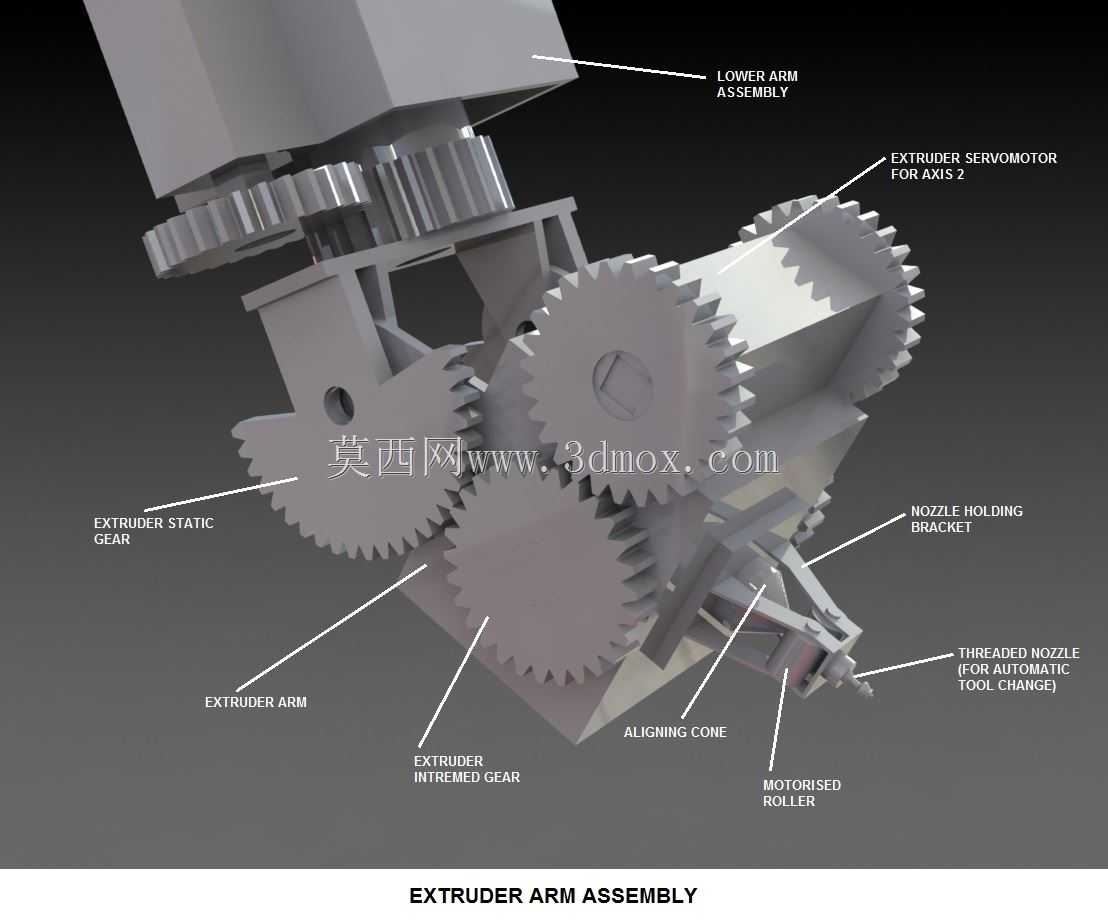

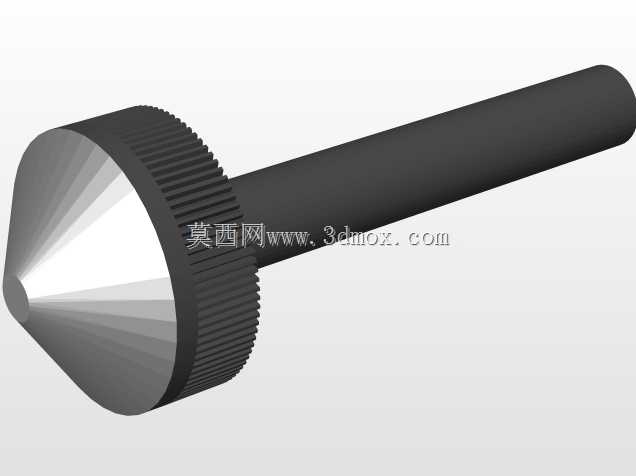

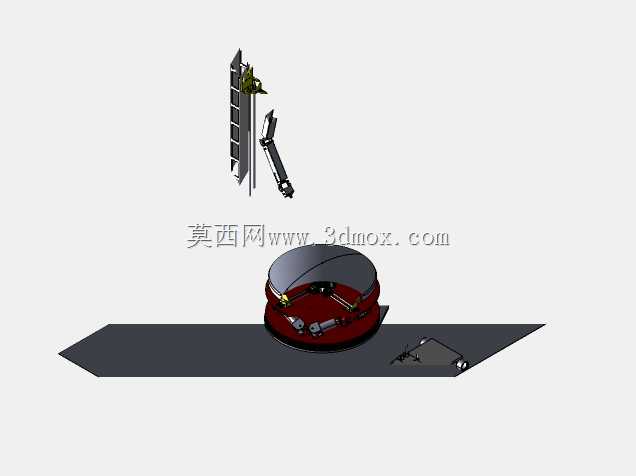

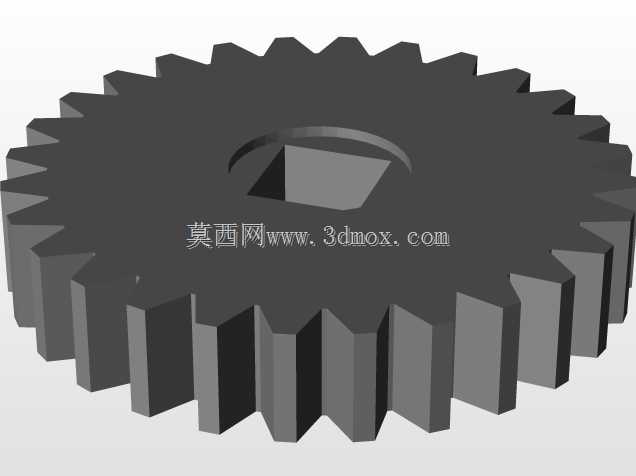

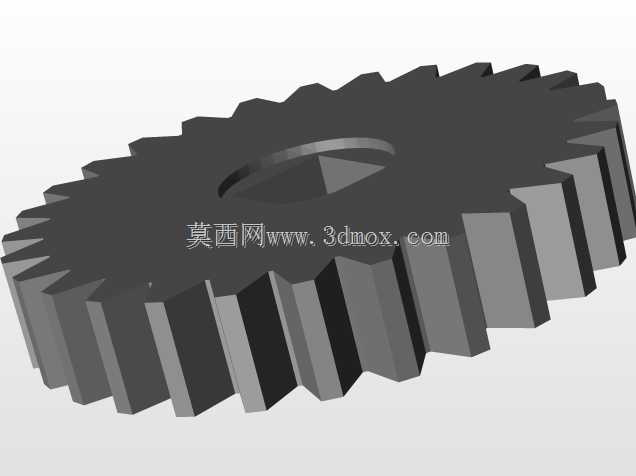

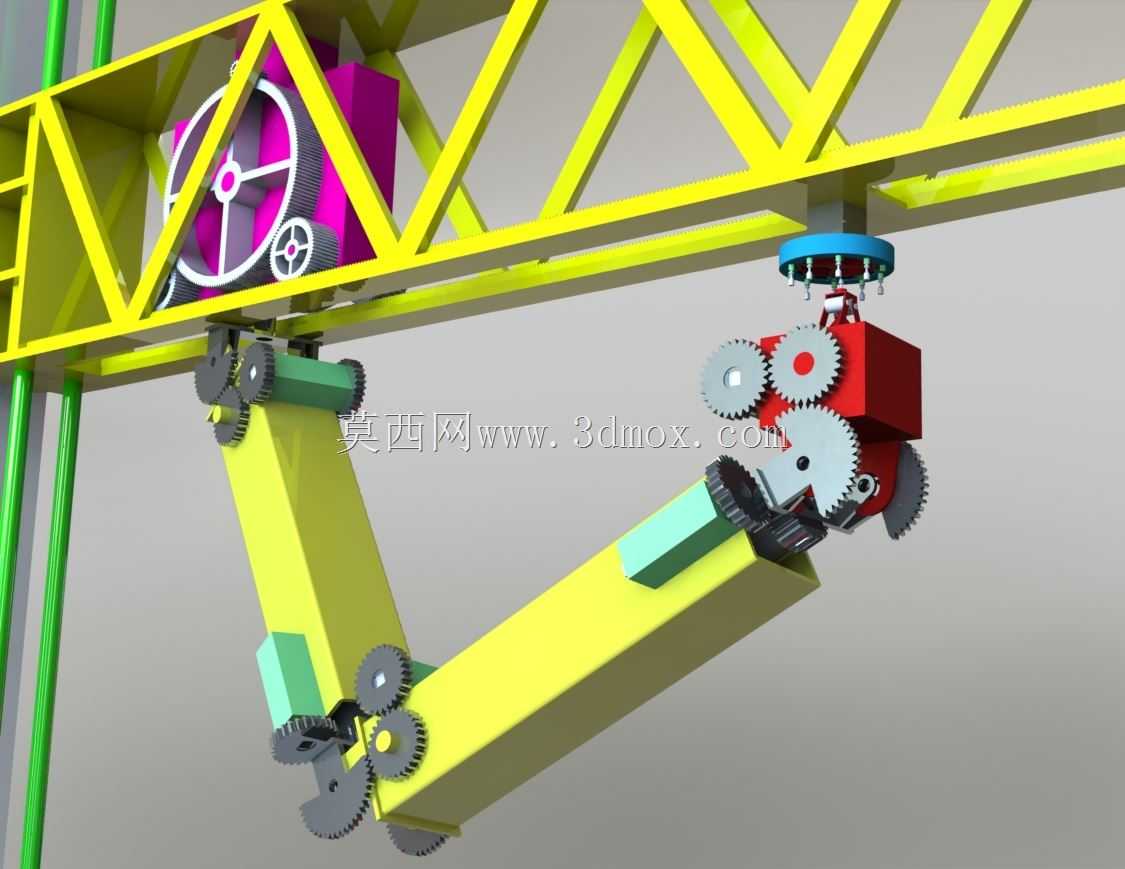

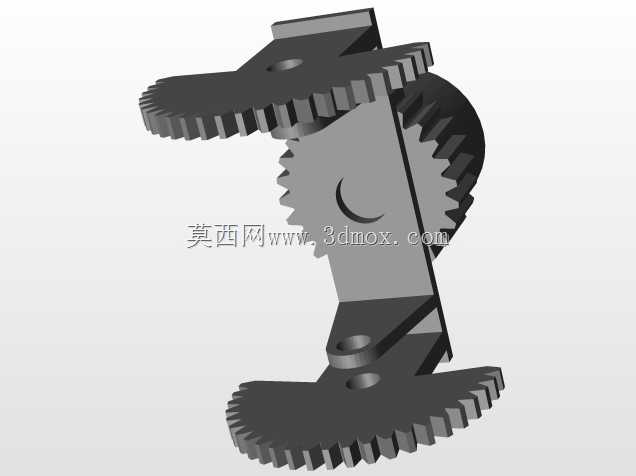

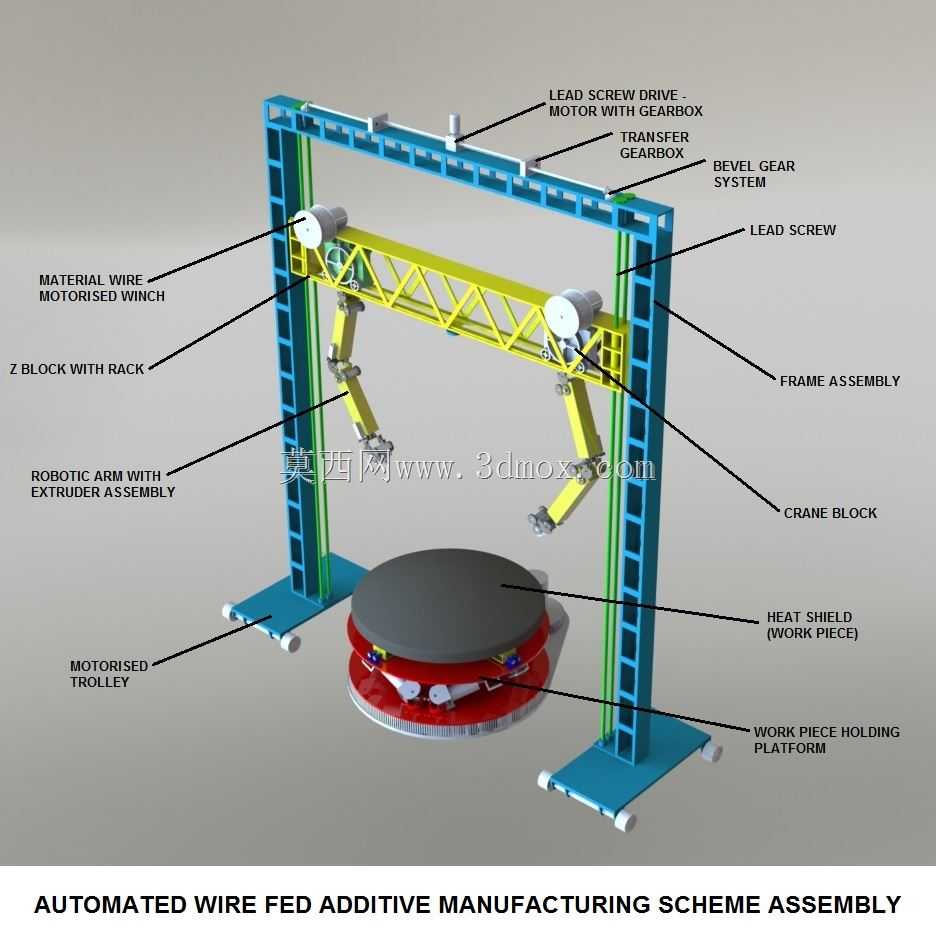

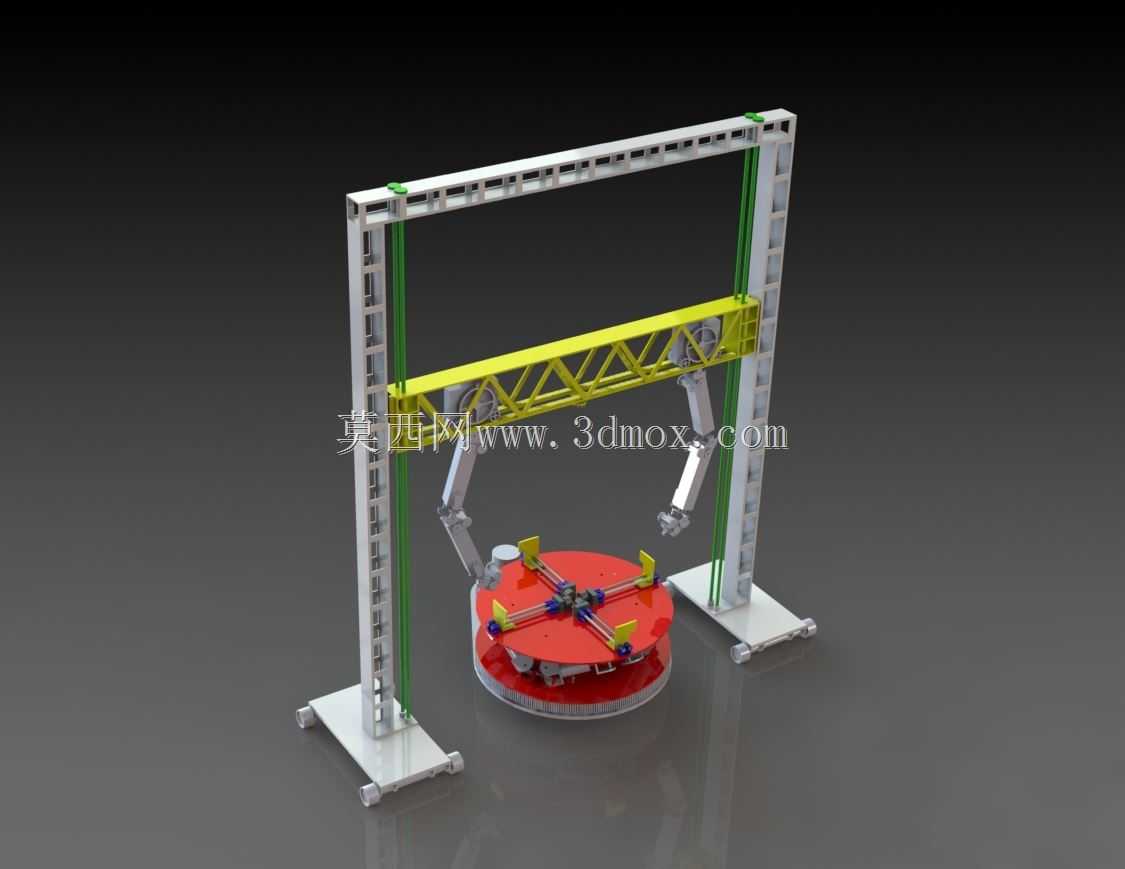

该装备面向金属线材增材制造的规模化生产场景，适配航空航天复杂结构件、汽车异形承载部件、定制化工业金属构件的小批量柔性生产需求，解决传统金属增材设备成形尺寸受限、复杂曲面加工干涉、长尺寸构件加工行程不足的痛点，可实现金属线材从进料、熔融、挤出到逐层堆叠成形的全流程连续作业，无需中途停机更换料仓或调整工件装夹位置。整套装备采用分体式模块化机架设计，底部框架组件沿加工长轴方向布置，为长尺寸构件加工提供足够的床身平移行程，框架内部集成丝杠传动系统，为Z轴滑块提供稳定的纵向运动支撑，传动副采用预紧消隙结构，避免长行程传动带来的回程误差，保障运动精度的一致性。Z轴滑块上铺设横向运动机架，搭载可沿横向平移的起重机块，该起重机块本质为电动移动滑车，沿Z轴机架的导轨做横向进给运动，为上部执行机构提供横向维度的运动支撑，滑块侧部设置快换刀架安装位，可快速更换不同规格的挤出喷嘴、修整刀具，适配不同线径的金属线材加工以及成形后表面修整需求。上部执行机构采用多轴机械臂结构，臂部搭载独立的X轴伺服电机，为上臂提供全周方位旋转能力，上臂内部设置空心齿轮与拨力器相连，空心齿轮作为送料通道的一部分，可实现金属线材从送料机构到挤出端的稳定输送，避免多轴转动过程中送丝卡滞、送料精度偏移的问题。刀架位置可容纳多种加工工具与喷嘴，除核心挤出夹持工具外，还可搭载转接件实现机械臂末端工具的快速切换，刀架旋转动作由伺服电机通过齿轮啮合传动驱动，喷嘴固定器通过磁力锁紧结构固定喷嘴，更换喷嘴时无需额外工具即可完成拆装。机械臂作为核心执行单元，由多组正反馈可编程伺服电机分步驱动，可在作业空间内任意位置执行预设操作动作，臂体内部沿全长设置中空腔道，内置可随臂部弯曲定型的送丝软管，作为金属线材从挤出机输送到喷嘴的通道，软管采用耐磨耐高温材质，可适配高温金属线材的输送需求，同时随臂部多姿态运动保持形状稳定，避免送丝阻力波动影响挤出精度。装备还集成独立的执行收集、熔融、挤出作业的挤出机组件，布置于机架侧部，通过保温管路与机械臂末端喷嘴连通，减少熔融金属输送过程中的温度损耗。下部工作平台用于工件装夹，平台设置四个独立装夹钳口，每个钳口由独立驱动系统控制，可实现对称或非对称工件的柔性装夹，平台本身采用多自由度并联平台结构，可在有限角度范围内调整倾斜方向，配合机械臂的多轴运动完成复杂曲面、倒扣结构的无干涉加工，即使是具备复杂内部流道、异形悬垂结构的金属构件，也可通过平台与机械臂的协同运动完成一次性成形，无需中途拆分工件重新装夹，大幅降低复杂构件的加工工序与装夹误差。整套装备的安装边界可根据加工工件尺寸调整机架长度，标准配置下可适配长度三米以内的长尺寸构件加工，各模块之间采用标准连接接口，可根据生产需求拓展加工行程或更换不同规格的执行末端，适配不同材质金属线材的增材加工需求。
