多臂协同转台结构增材制造设备

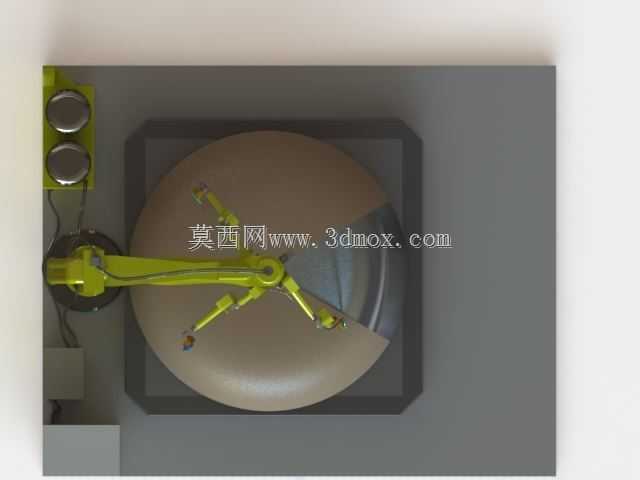

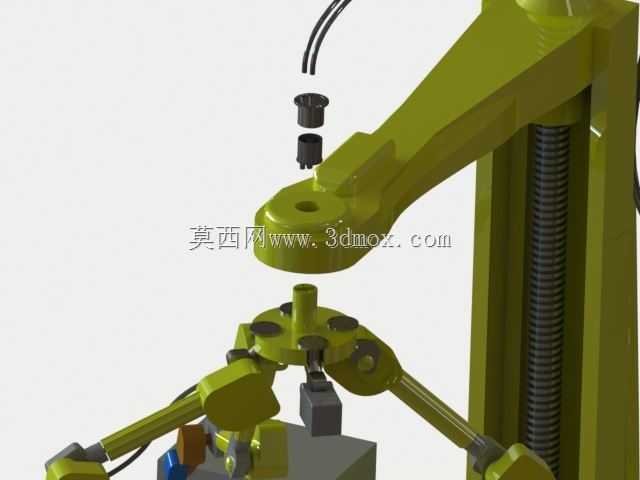

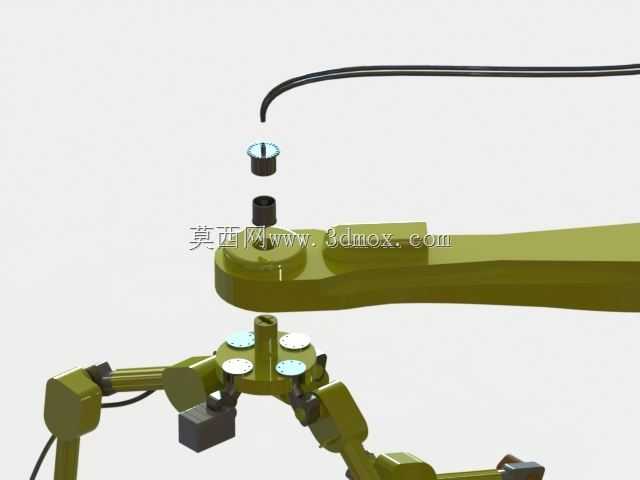

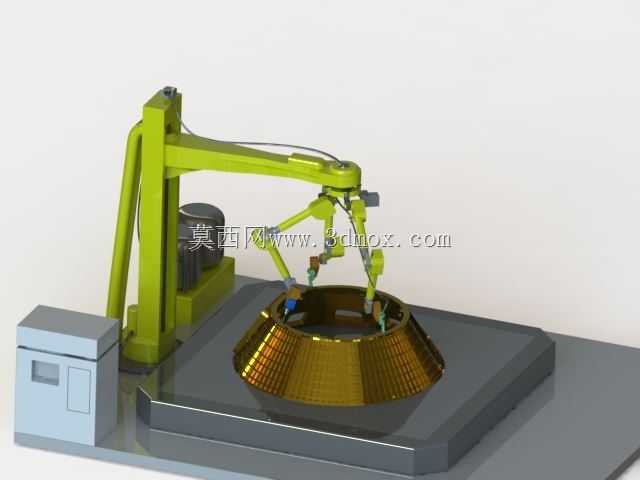

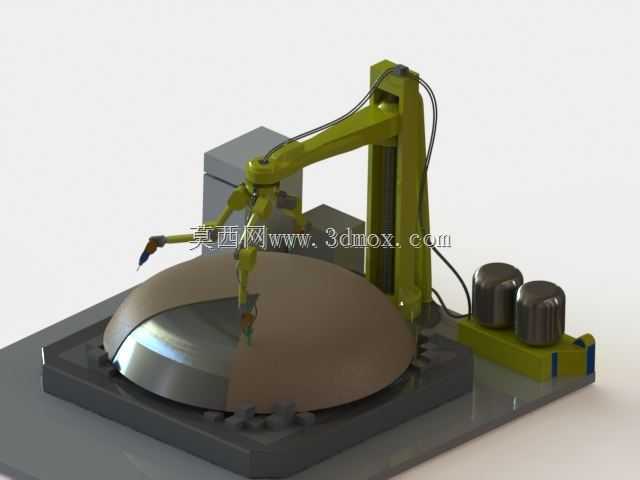

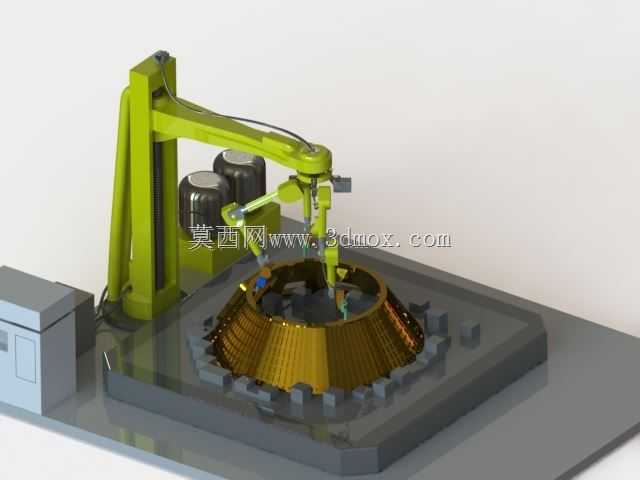

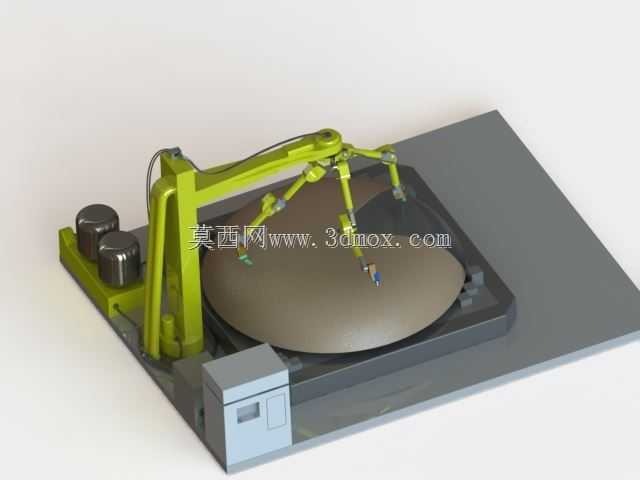

这款转台式增材制造设备，主要面向大尺寸回转类零部件的快速成型场景，可覆盖航空航天曲面构件、工业罐体封头、大型艺术雕塑穹顶、特种雷达罩等具备圆弧回转特征的产品生产需求，相比传统平动式FDM或光固化打印设备，它无需将回转类模型拆分为多段拼接打印，能够直接在圆形工作转台上完成整周连续成型，大幅减少拼接带来的结构强度损失与后处理打磨工作量。设备核心采用立柱加旋转臂的布局结构，垂直方向布置精密丝杠传动模组，负责带动旋转臂总成完成Z向的精准进给，旋转臂末端集成多组工作头挂载位，最多可同时搭载四个打印喷嘴或加工工具，不同臂体可根据工艺需求切换功能，既可以全部挂载打印喷嘴实现多材料同步打印，也可搭配铣削头、打磨头在打印过程中同步完成型面精加工，实现增材减材一体化加工。设备配置了同心进料器结构，当挂载奇数个工作头时可自动配平，避免旋转过程中出现偏载抖动，保障打印精度稳定；物料输送采用中心管道统一供料的设计，减少管路随臂体旋转带来的缠绕、拉扯问题，供料稳定性更强。圆形转台可配合旋转臂实现极坐标与笛卡尔坐标双模式定位，针对回转类零件打印时，旋转臂无需做大幅X向平动，仅靠转台回转配合臂体小范围摆动即可完成整周打印，运动路径更短，打印效率相比同尺寸平动设备提升明显，同时圆周运动的打印路径能让层间结合更贴合曲面走向，成型件的曲面力学性能更优。设备底座采用自适应支撑结构设计，可根据打印件的底部曲面形态自动贴合承托，打印大尺寸穹顶类零件时无需额外打印网格状支撑结构，既节省了支撑材料消耗，也省去了后续去除支撑的工序，同时底座的多点承托能避免大尺寸打印件在成型过程中出现翘曲、塌陷变形，保障成型尺寸精度。安装边界上，设备整体占地尺寸适配常规工业车间的工位布局，圆形转台的成型直径可覆盖多数中型回转类零件的生产需求，立柱高度预留了足够的Z向成型行程，可满足不同高度的穹顶、筒体类零件打印，设备的电气控制与供料单元集成在底座侧方，无需额外占用过多周边空间，可直接对接车间常规供电与供料系统快速部署投产。
