斯特林热机传动连杆组件结构设计

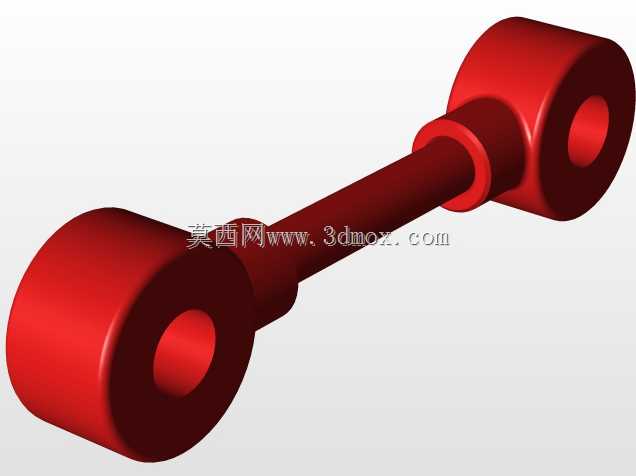

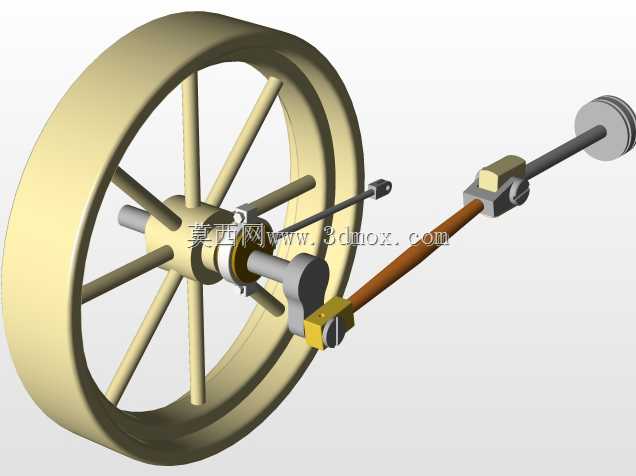

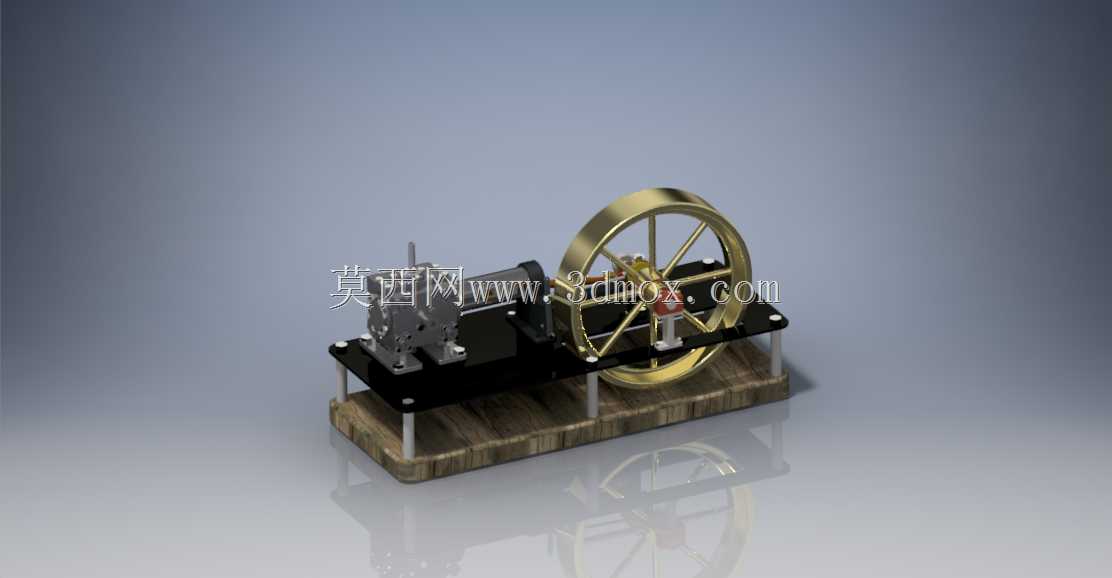

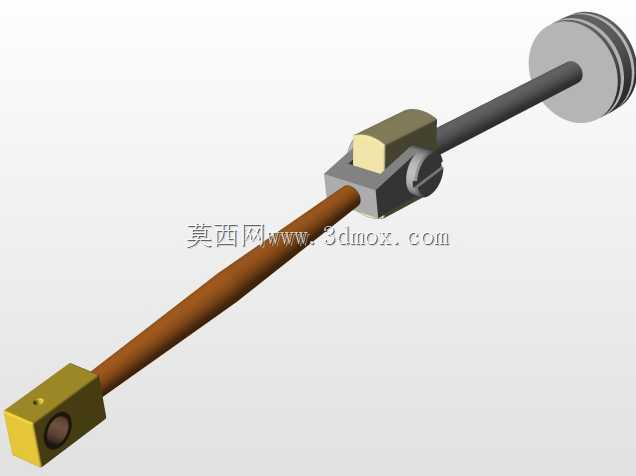

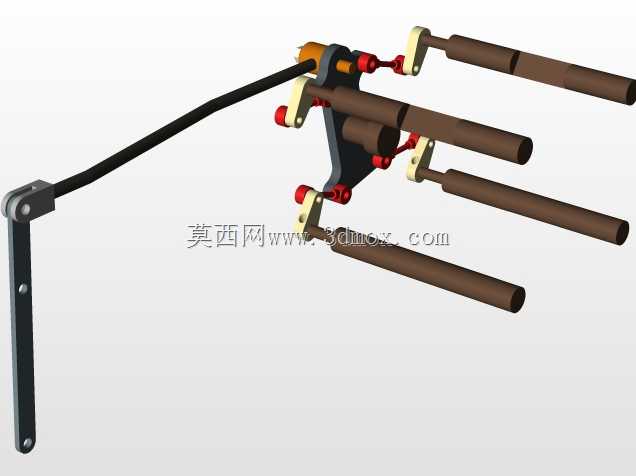

该构件是外燃式热机核心传动部件，主要应用于小型科教演示斯特林发动机、低功率余热回收动力装置、偏远区域小型离网供电热机设备中，承担动力换向与行程传递的核心作用，是连接热腔置换活塞与动力输出曲轴的关键传动零件。在实际设备运行过程中，热腔内部工质受冷热交替作用产生压力变化，推动置换活塞做往复直线运动，该连杆将活塞的直线动能精准传递至曲轴端，将往复运动转化为曲轴的旋转扭矩输出，带动配套的发电模组或者小型负载完成做功，整个传动过程直接决定热机的运行平顺性与能量转换效率。从功能特性来看，该连杆采用长条形等截面刚性结构设计，主体杆身做了等厚处理，保证往复运动过程中不会出现偏摆晃动，两端分别设置铰接安装位，上端铰接位用于连接曲轴曲柄销，下端铰接位用于连接置换活塞推杆，杆身中部设置的限位凸轴用于配合机身导向槽，约束连杆的运动轨迹，避免运行过程中出现径向窜动，所有铰接位置均预留了标准销轴安装间隙，既保证转动灵活性，又能控制传动间隙在合理范围内，减少动力传递过程中的回程误差。设计过程中优先考虑构件的运动可靠性，杆身长度经过运动学仿真校核，匹配对应规格斯特林发动机的活塞行程与曲轴偏心距，保证活塞运行到上下止点时不会出现撞缸或者行程不足的问题，铰接孔的位置度公差控制在0.02mm以内，避免运动过程中出现卡滞；杆身截面尺寸经过刚度校核，在高频往复运动工况下不会出现弯曲形变，保证动力传递的同轴度。外形尺寸方面，该连杆整体为细长杆状结构，安装时上端铰接孔与曲轴曲柄配合，下端与活塞推杆连接，中部凸轴卡入机身导向槽内，整体安装边界不超出热机机身的传动腔空间，不需要额外改动原有热机的腔体结构即可完成装配，适配缸径15-20mm的小型斯特林热机使用，装配后传动阻力小，运行噪音低，能够长时间在高低温交替的工况下稳定工作，不会因为热腔传导的温度出现形变失效。
