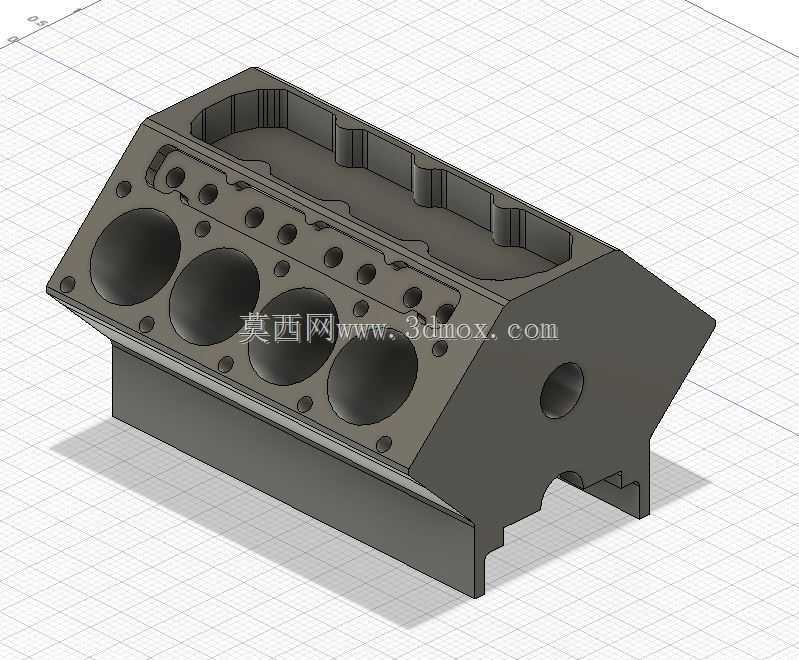

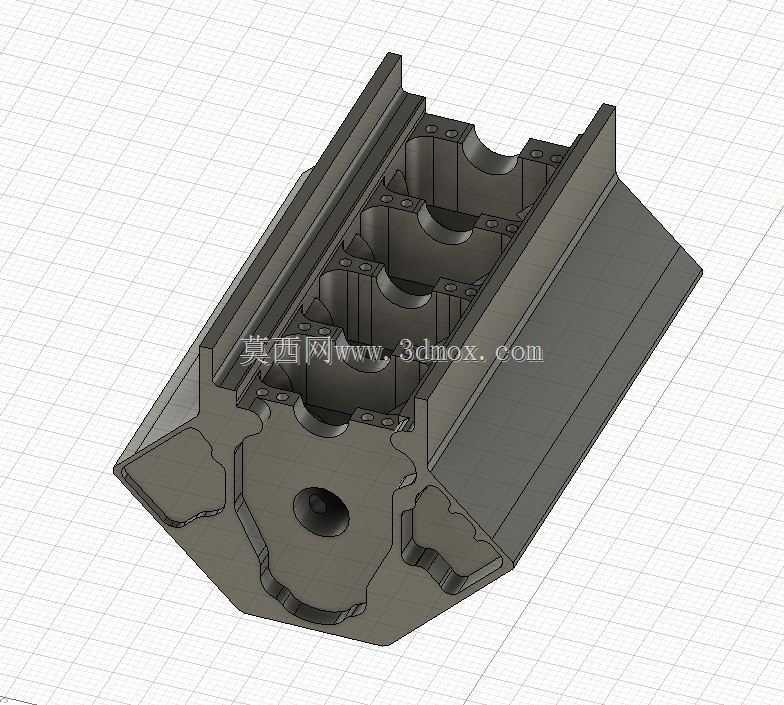

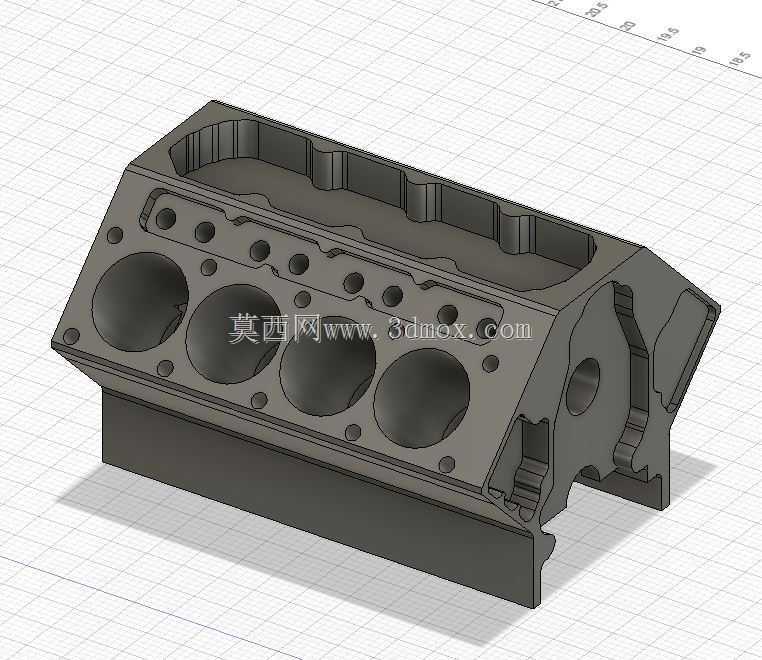

LS1发动机缸体基础结构三维设计

该结构为V型八缸LS1系列发动机的缸体基础构件，是内燃机核心承载基体，广泛应用于乘用车辆、性能改装车辆、小型通用动力机组的动力系统搭建环节，作为整台发动机的装配基准，承担着容纳曲柄连杆机构、配气机构相关运动部件，整合冷却水道、润滑油道布局，连接气缸盖、油底壳、正时机构罩盖、发动机悬置等外围附件的核心作用。从实际使用场景来看，该缸体结构可作为LS1发动机逆向开发、性能改装方案验证、教学实训拆解演示的基础载体，能够支撑从缸体强度校核、水道流场仿真到整机装配干涉检查的全流程设计验证工作。在功能特性层面，该结构还原了LS1缸体的V型气缸排布特征，预留了对应八组气缸的缸筒安装位，顶面加工有与气缸盖配合的定位螺栓孔阵列、冷却水道连通孔、润滑油道通孔，侧面集成了发动机悬置安装凸台、机油滤清器接口位、正时链条腔的避让结构，下部预留了曲轴安装的主轴承座结合面，能够满足曲柄连杆机构运转时的承载需求，同时为冷却、润滑系统的介质流通提供封闭的腔体通道。设计思路上，该结构优先还原了量产LS1缸体的核心安装边界，重点保证各配合面的相对位置精度、螺栓孔的排布间距与实车设计一致，对缸体内部的加强筋布局做了等比例还原，确保结构仿真分析时的力学特性与真实部件匹配，同时简化了非核心的细小工艺倒角、冗余辅助结构，既保留了设计验证所需的全部关键特征，也降低了后续装配仿真、3D打印验证时的处理难度。从安装边界来看，该结构严格遵循LS1缸体的原厂尺寸规范，V型夹角符合量产机型的设计角度，缸心距、主轴承座间距、顶面到曲轴中心的高度尺寸均与实装要求一致，各安装凸台的平面度预留量、螺栓孔的公称直径与深度均满足常规装配公差要求，既可以直接用于虚拟装配场景下的整机干涉检查，也可作为基础结构拓展完成完整发动机的全细节建模，适配动力总成匹配、改装方案验证、专业教学演示等多场景的使用需求。
