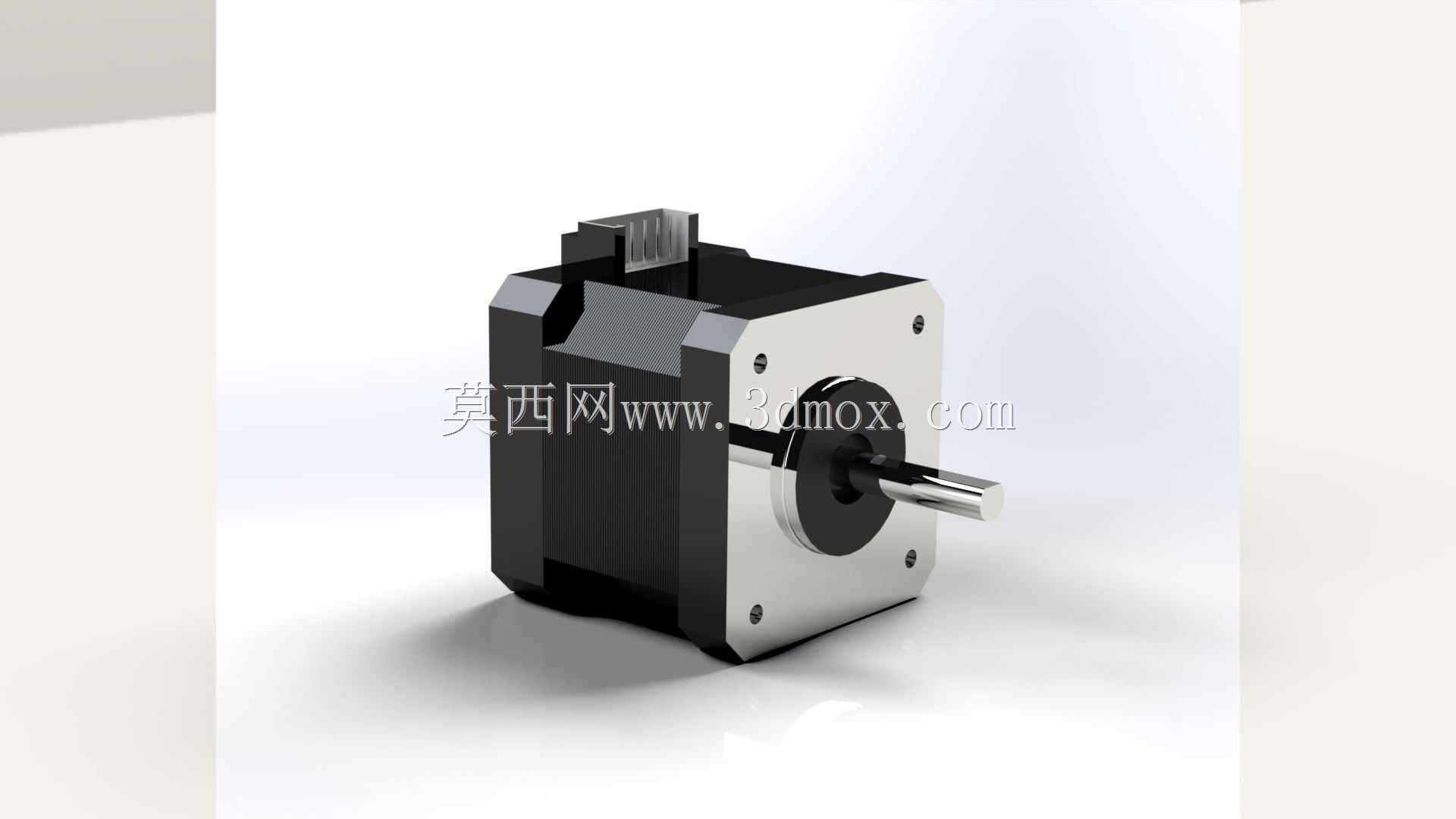

NEMA17标准HS4401-S步进电机结构设计

这款NEMA17规格的步进电机，是小型自动化传动场景中应用极为广泛的执行元件，常见于桌面级3D打印机的轴系进给驱动、小型雕刻机的位移传动、桌面机械臂的关节动力输出、自动化生产线的小型物料推送机构、智能门禁的闸机启闭驱动、医疗检测设备的样本输送工位等对安装空间有严格限制、同时需要精准开环位置控制的场景中。作为开环控制体系下的核心动力部件，它能够将电脉冲信号直接转化为对应角位移输出，无需额外加装位置反馈装置即可实现固定步距的角度转动，搭配对应的驱动器细分设置后，可实现更小分辨率的位移输出，满足不同场景下的传动精度需求。从产品功能特性来看，该款电机采用两相混合式结构设计，输出轴采用D型切边结构，可与配套的同步轮、联轴器、齿轮等传动件实现无相对滑动的周向固定，避免传动过程中出现空回误差；机身外壳采用高强度铝合金拉伸成型，既保证了结构刚性，又能通过壳体表面快速散逸绕组工作产生的热量，适配长时间连续运行的工况；前端盖与后端盖通过精密定位止口与机身主体配合，保证内部定子与转子的同轴度，降低运行过程中的振动与噪音。在设计思路上，这款电机严格遵循NEMA17的安装规范，安装孔位采用标准42mm见方的对角分布设计，适配市面上绝大多数同规格的电机安装支架、固定座，无需额外定制转接件即可完成装配；出线端采用集成式接插件设计，可快速与驱动器完成接线，减少现场布线的工作量；机身长度经过优化，在保证输出扭矩满足常规小型负载需求的前提下，尽可能压缩轴向安装尺寸，适配紧凑安装空间的布局要求。从安装边界来看，该电机的安装法兰面为标准正方形，四个安装孔的中心距严格遵循行业通用规范，输出轴的伸出长度、轴径尺寸均匹配通用传动配件的安装尺寸，设计过程中预留了足够的装配公差，可兼容不同厂商生产的同规格配套零件；机身的径向尺寸控制在标准范围内，不会与周边的布线、结构件产生干涉，在进行设备整体布局时，只需按照标准安装尺寸预留空间即可完成装配，无需针对电机本体进行额外的结构适配调整。电机的定子绕组经过优化排布，在保证绝缘性能的前提下提升了槽满率，能够在额定供电范围内输出稳定的保持扭矩，在设备断电状态下也可维持当前轴系位置，避免负载出现滑移错位，保障设备运行的位置准确性。
