微型竞速无人机用外转子无刷电机结构设计

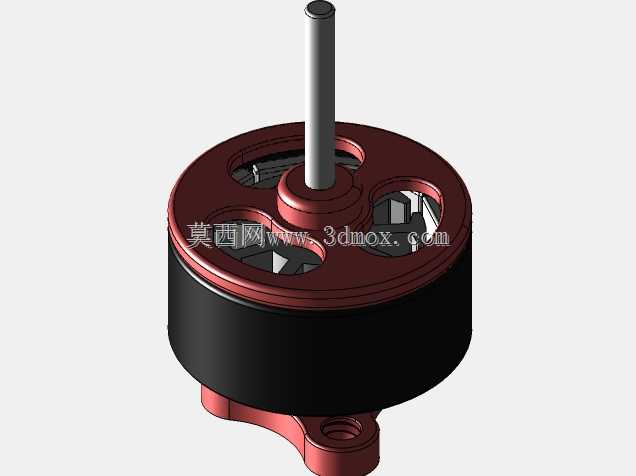

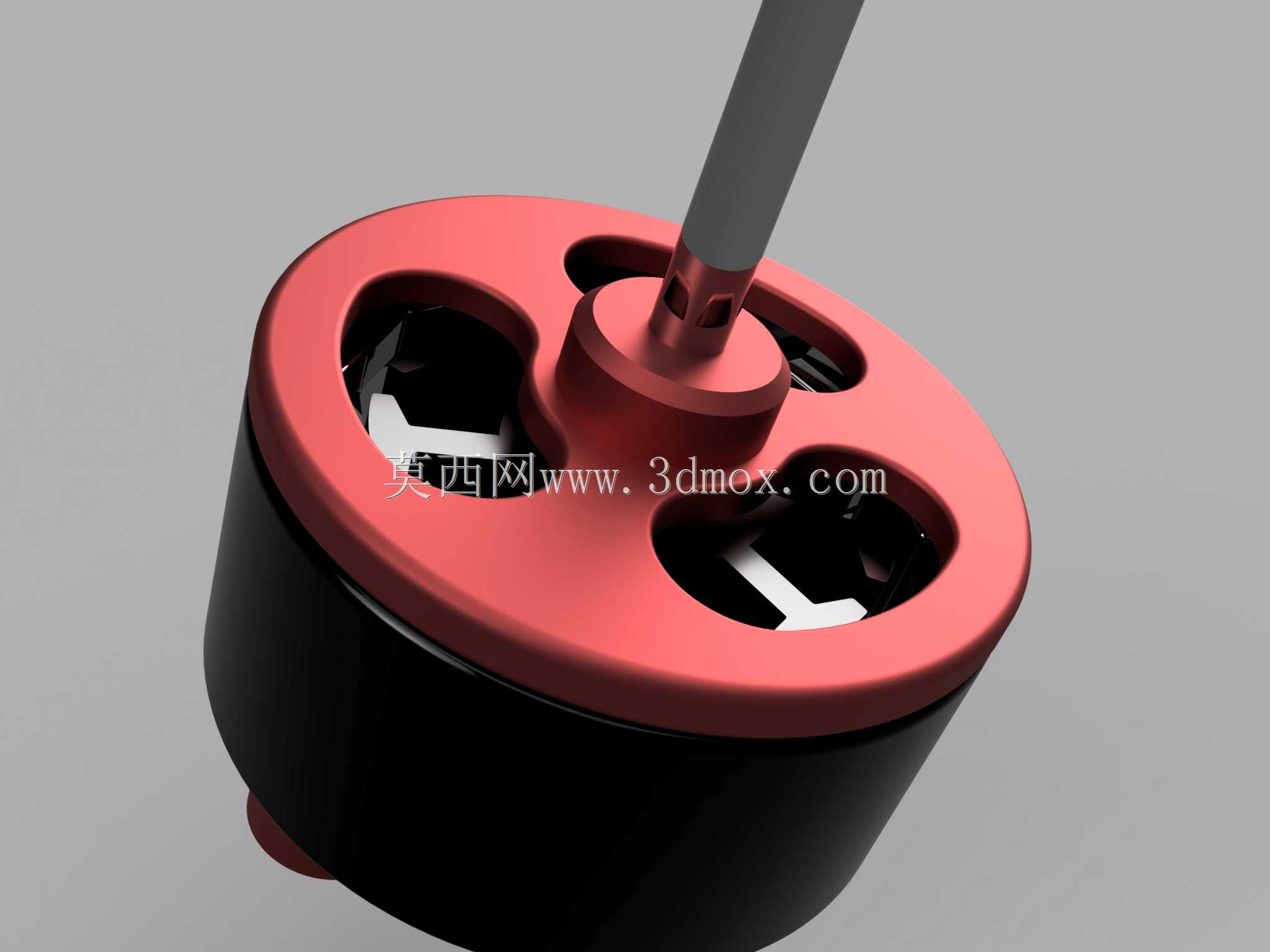

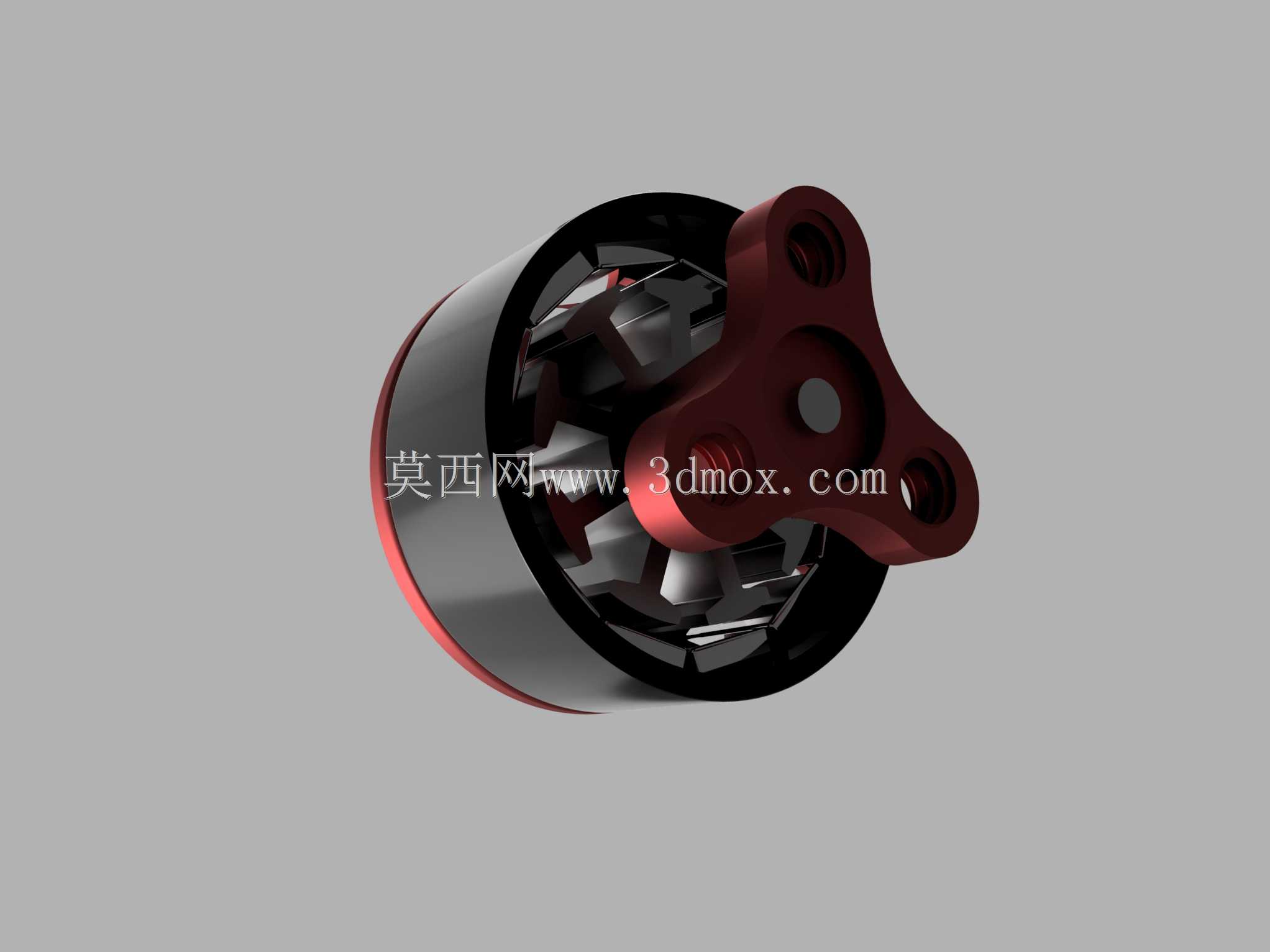

这款微型外转子无刷电机，主要面向小型穿越竞速无人机、掌上迷你航模以及微型桌面智能动力装置的应用场景，作为整套动力系统的核心输出部件，它承担着将电能高效转化为旋转机械能、直接驱动螺旋桨产生飞行动力的关键作用，能够在极小的机身空间内提供足够的推重比支撑，满足微型飞行器灵活机动、快速响应的飞行需求。从功能特性来看，该款电机采用外转子结构设计，转子外壳直接集成磁钢与安装基座，相比同尺寸内转子电机拥有更大的扭矩输出特性，能够适配小尺寸高螺距螺旋桨的负载需求，在高速旋转时保持足够的运转稳定性，同时中空的上端盖预留了绕组散热空间，可在持续高功率输出时快速散出绕组产生的热量，避免长时间满负荷运转出现的退磁、效率衰减问题。在设计思路上，整体结构围绕微型化、轻量化、高集成度的核心目标展开，上端盖采用三开孔镂空设计，在保证端盖结构强度、支撑中心转轴轴承座的前提下，尽可能削减了非必要的结构重量，同时开孔结构可引导气流直接穿过电机内部带走热量；底部的安装支脚与下端盖一体化设计，预留了标准安装孔位，无需额外转接件即可直接固定在无人机机臂的安装座上，减少了整机装配的零件数量与整体重量。中心输出轴采用高精度金属轴材，与上下两端的轴承紧密配合，保证高速旋转时的同轴度，降低运转过程中的径向跳动，减少不必要的振动与动力损耗。从外形尺寸与安装边界来看，这款电机整体呈短圆柱形态，径向尺寸紧凑，轴向长度控制严格，能够适配小尺寸机臂的安装空间，不会出现突出机身、增加飞行风阻的问题；底部安装支脚的孔位间距符合微型航模电机的通用安装标准，可直接替换同规格的其他微型电机，无需对机架安装位做二次修改；输出轴的直径与伸出长度匹配微型航模螺旋桨的安装孔径，搭配常规的桨夹即可完成螺旋桨的固定，装配流程简单便捷。电机外壳的转子部分采用深色包覆设计，既可以保护内部粘贴的磁钢不受磕碰损伤，也能避免飞行过程中灰尘、水汽直接进入电机内部，提升不同户外飞行场景下的使用可靠性，端盖与基座的衔接位置做了贴合限位设计，保证转子与定子之间的气隙均匀，避免运转过程中出现扫膛问题，保障电机的运转效率与使用寿命。
