树莓派3B模块化带散热安装机箱

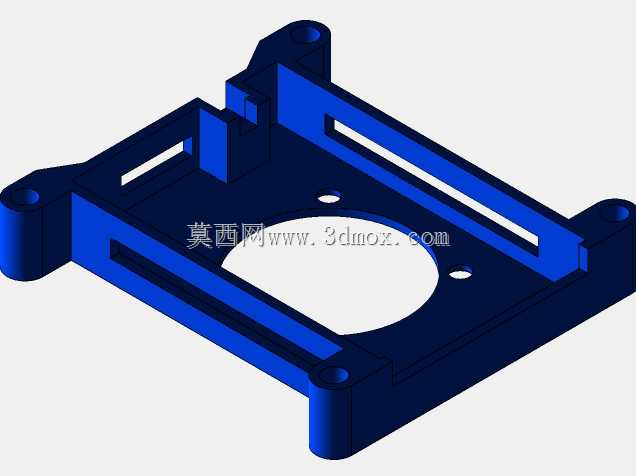

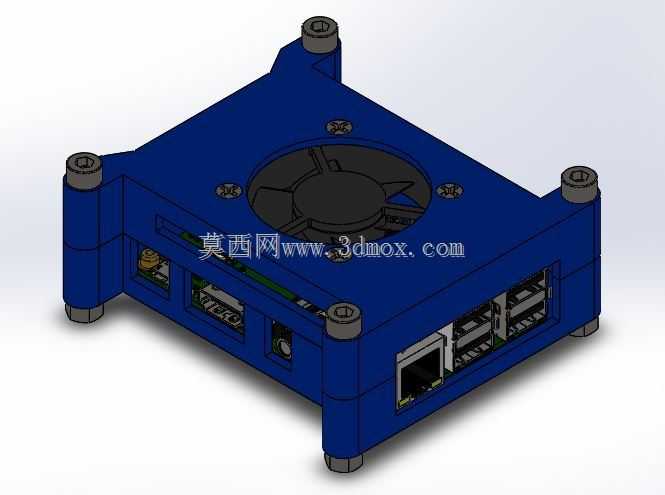

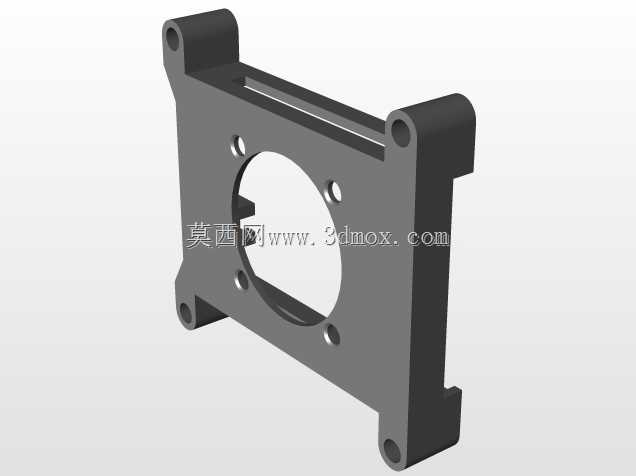

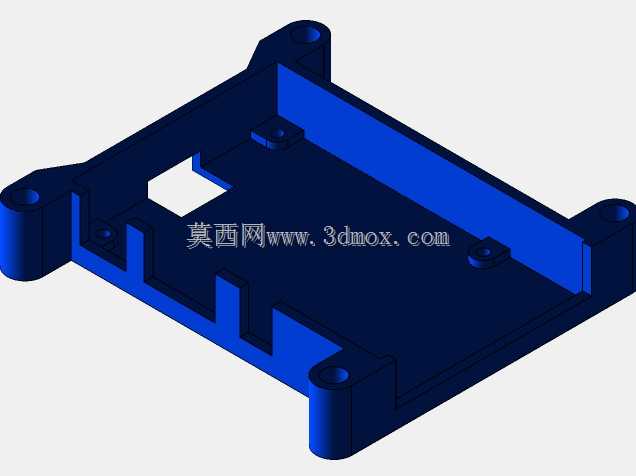

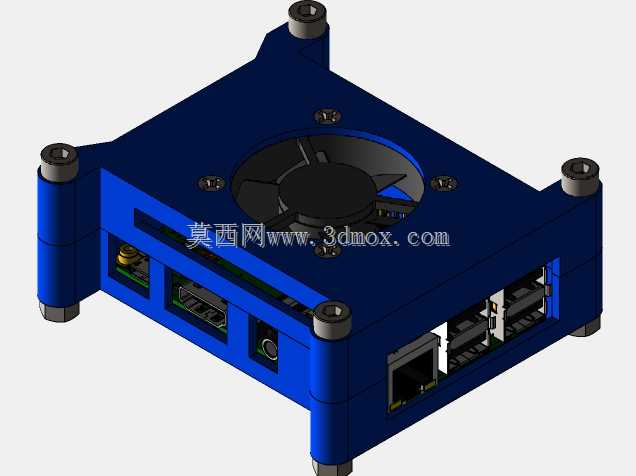

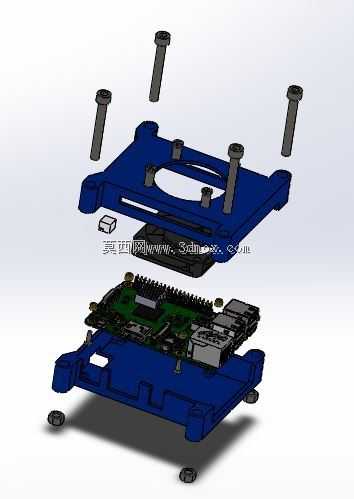

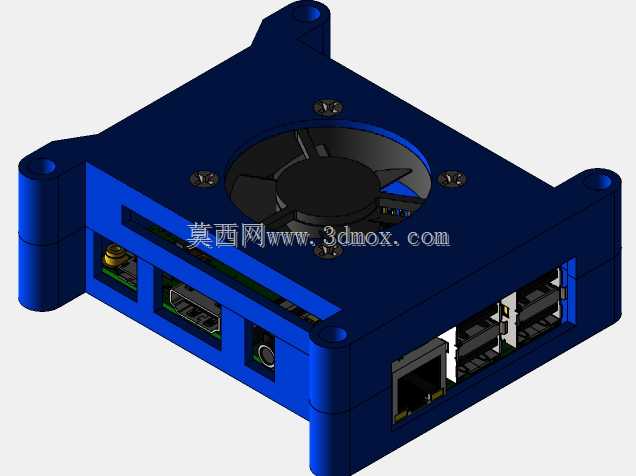

这款机箱是专为树莓派3B开发板设计的模块化承载防护结构，主要面向桌面级3D打印机控制改造、小型嵌入式设备集成、边缘计算节点搭建等应用场景，能够为裸露的开发板提供可靠的物理防护、稳定的安装接口与主动散热能力，解决开发板直接外露易积灰、易被金属件短路、长时间高负载运行过热降频的实际使用痛点。在实际使用场景中，这款机箱可以通过配套的螺栓与T型槽螺母，直接固定在3D打印机的铝型材框架上，无需额外打孔制作转接支架，安装位置可以根据设备走线需求灵活调整，既可以安装在框架侧面靠近主控接线的位置，也可以固定在设备顶部预留扩展空间，适配市面上绝大多数采用2020、3030标准铝型材搭建的桌面级FDM3D打印机，也可用于小型数控雕刻机、桌面级机械臂等DIY数控设备的主控承载。在功能特性上，机箱顶部集成了标准尺寸的轴流散热风扇安装位，风扇直接对准树莓派3B的主控芯片与内存颗粒位置，形成定向风道带走高负载运行产生的热量，即使在长时间进行3D打印文件切片、打印机实时控制、WiFi数据传输等高负载工况下，也能将主控温度控制在合理区间，避免过热导致的性能下降、运行卡顿甚至意外重启。机箱四周精准预留了树莓派3B所有外接接口的对位开孔，包括以太网口、USB接口、HDMI接口、供电接口、MicroSD卡槽等，安装完成后所有接口都可以正常插拔使用，不会被机箱结构遮挡，无需额外延长线即可完成外设接线。在设计思路上，这款机箱采用分体模块化的结构设计，上下壳体通过四角的铜柱与螺丝完成锁紧固定，拆装十分便捷，后续如果需要更换开发板、调整散热配置或者外接扩展模块，只需要拧开四角的固定螺丝即可打开壳体，无需破坏整体安装结构。壳体的安装支脚做了加高处理，让开发板底部与安装面之间预留足够的空隙，既可以避免底部焊点直接接触安装金属面造成短路，也能辅助底部空气流通提升散热效果。在安装边界上，机箱整体外形尺寸完全贴合树莓派3B开发板的长宽规格，四角的固定支脚向外延伸的距离经过精准计算，固定孔位与标准铝型材槽宽完全匹配，安装后不会超出型材框架的外沿，不会和打印机的运动部件、走线槽产生干涉，整体厚度控制在极小范围内，不会占用过多设备内部空间，即使在紧凑结构的小型3D打印机上也能顺利安装。
