FDM3D打印用双齿轮波顿送料挤出结构

该结构是面向FDM/FFF熔融沉积成型3D打印设备开发的近端/远程兼容送料挤出组件，核心应用场景覆盖桌面级消费级3D打印机、小型工业级FDM打印设备的耗材输送环节，主要作用是为打印喷头提供稳定、精准的耗材推送力，保障熔融耗材均匀出料，避免打印过程中出现断料、打滑、出料不均导致的层纹、缺料、模型塌陷等打印缺陷。

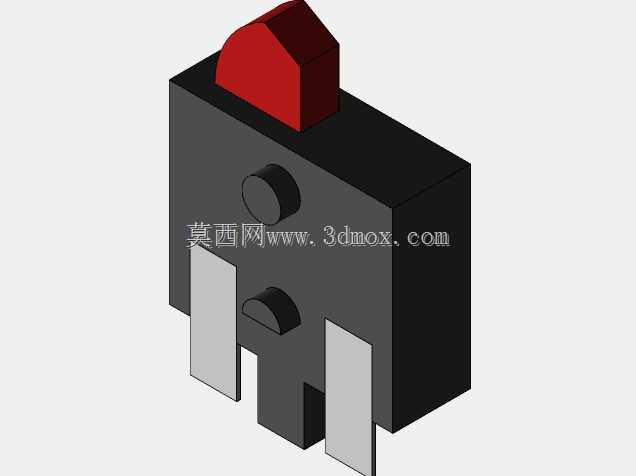

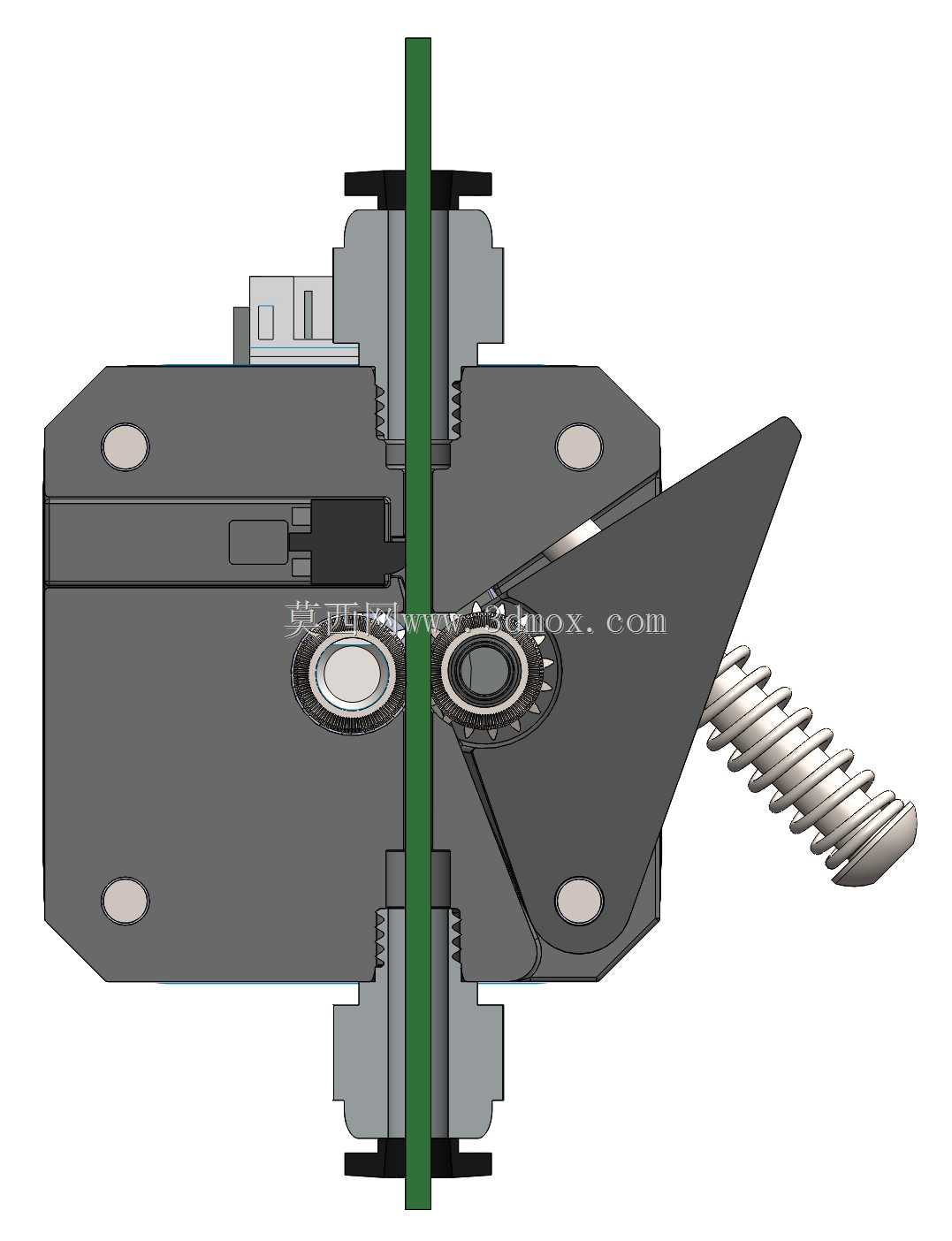

在实际打印作业中，该挤出结构承担着耗材牵引、张力控制、断料检测的核心功能：双齿轮对称驱动的设计相比单齿轮挤出结构，能成倍提升耗材咬合摩擦力，即便打印TPU、TPE等软质柔性耗材，也能避免耗材打滑、挤偏的问题，适配PLA、ABS、PETG、柔性耗材等多类FDM打印耗材的输送需求；集成的微动开关可实时检测灯丝输送状态，一旦出现耗材耗尽、断料、卡料的情况，能快速触发设备暂停指令，避免空打造成的打印失败与耗材浪费。

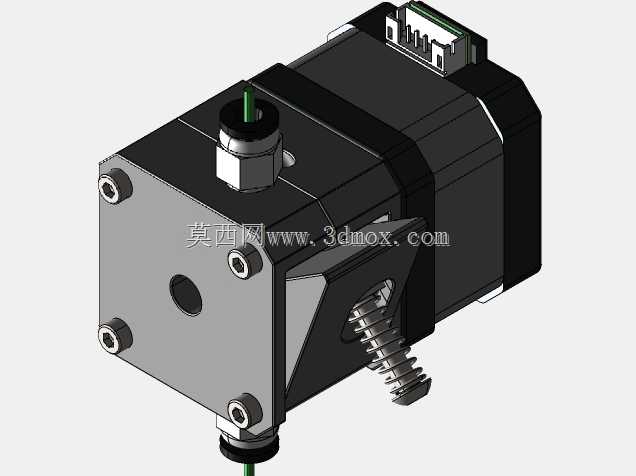

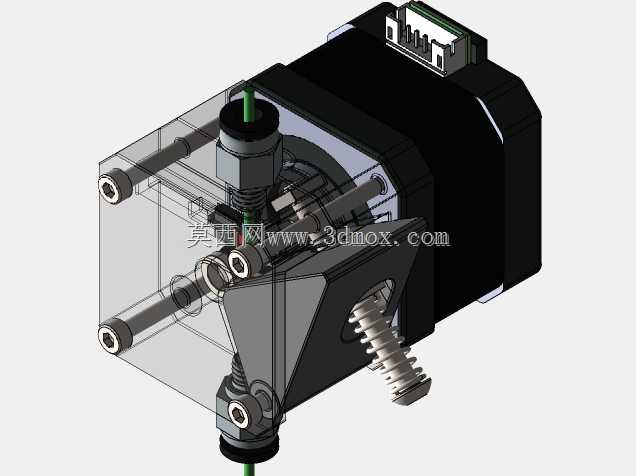

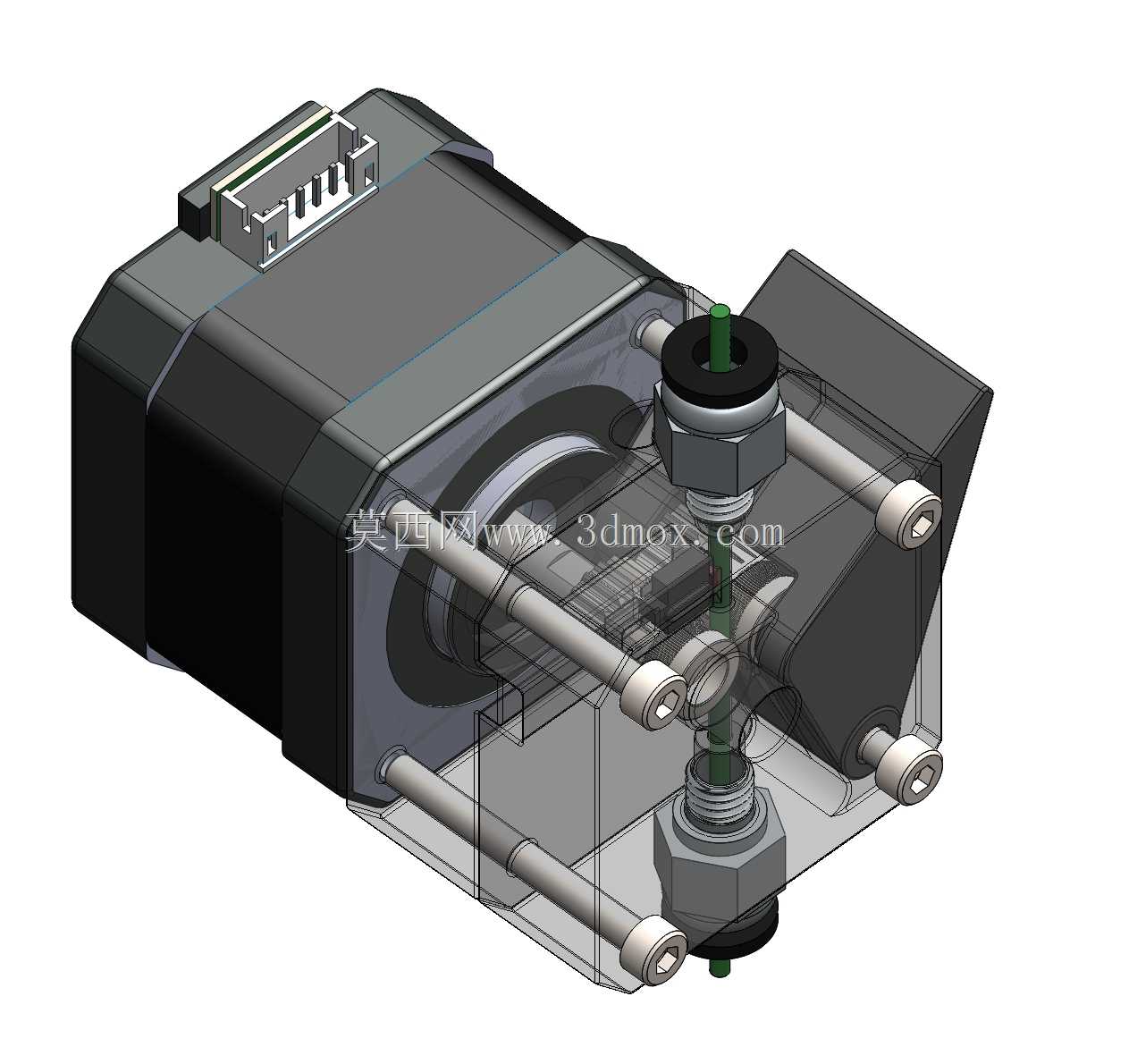

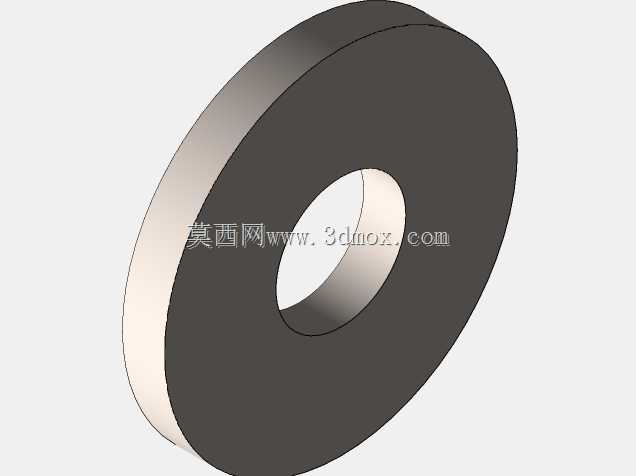

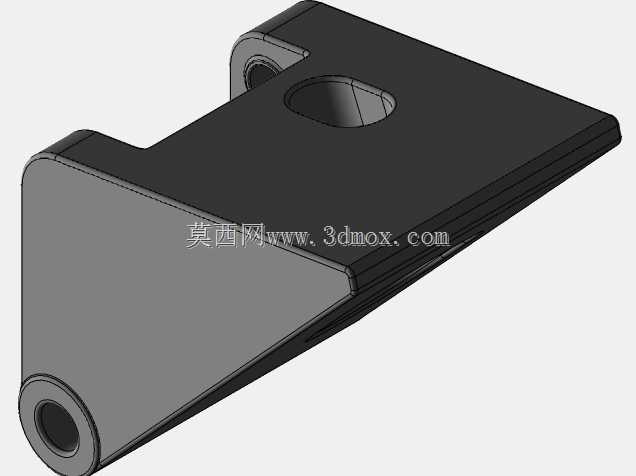

设计思路上，该结构采用模块化集成方案，将驱动步进电机、双齿轮传动组、耗材导向通道、波顿接头安装位、断料检测微动开关整合为紧凑的一体化单元，选用通用标准化五金组件进行装配，无需定制特殊加工件，降低生产与组装成本；结构预留了直驱改装的拓展空间，可根据设备安装需求快速调整为近端直驱挤出模式，适配不同架构的3D打印机安装需求。

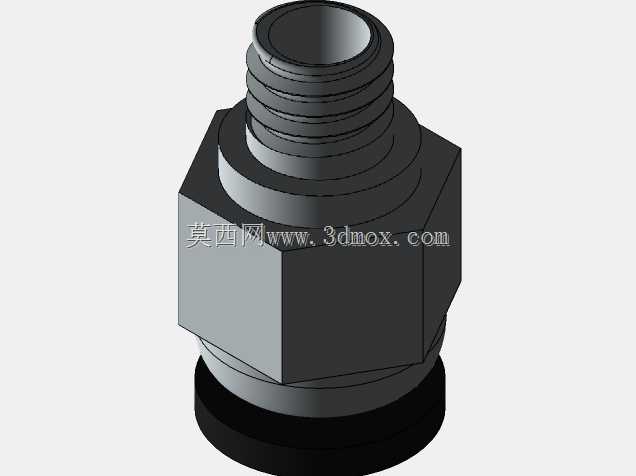

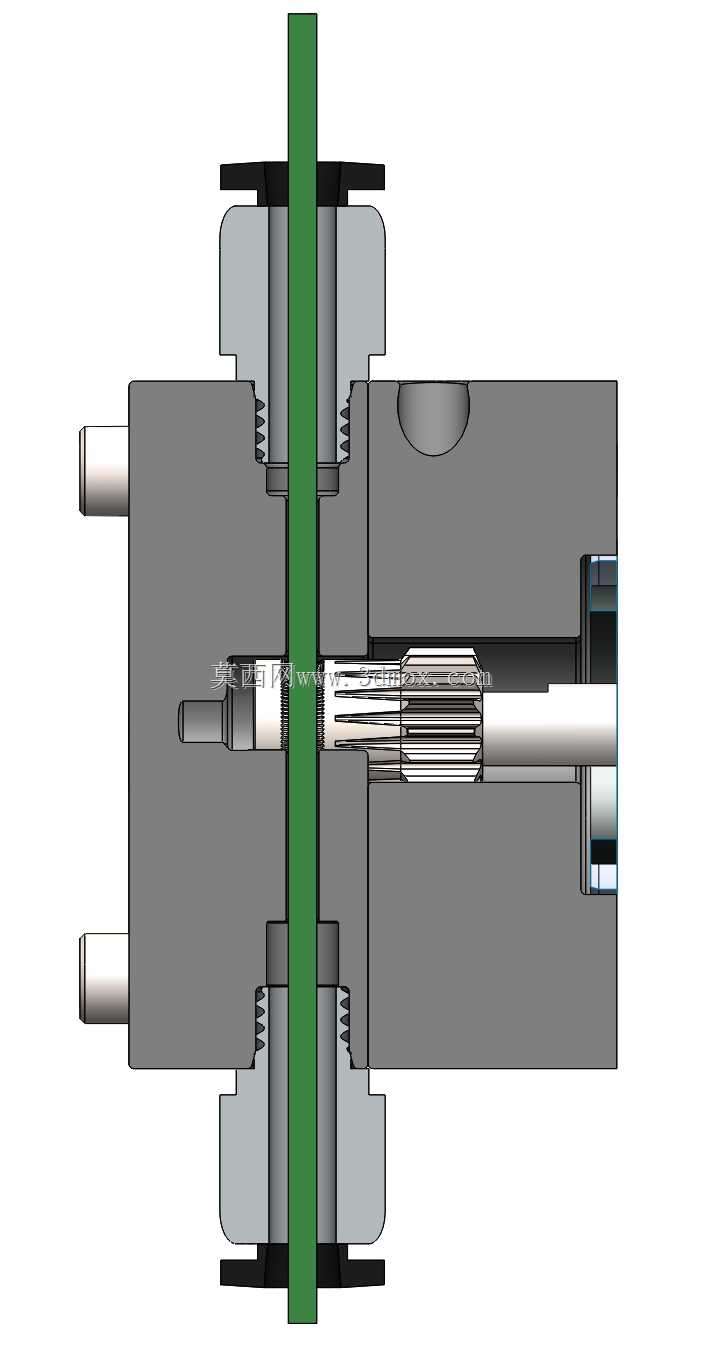

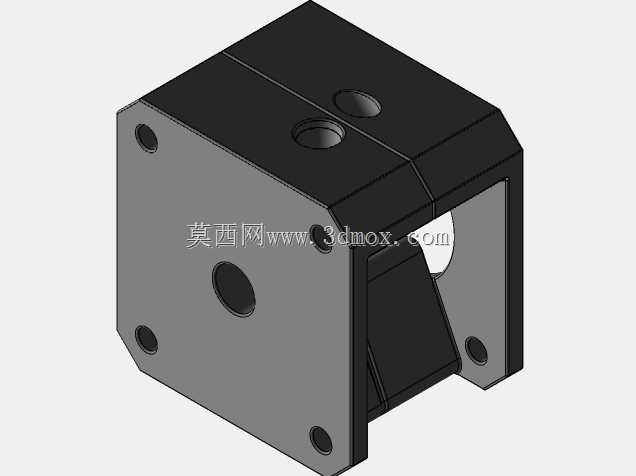

从安装边界来看，整体结构依托标准42型步进电机的安装尺寸设计，安装孔位完全匹配市面主流42步进电机的端盖固定孔距，挤出端上下波顿接头采用通用M6螺纹规格，可直接适配标准1.75mm、3.0mm直径耗材的远程送料管；整体外轮廓尺寸紧凑，横向安装宽度不超过60mm，纵向突出电机端面的厚度不超过45mm，不会与打印机的X轴运动导轨、打印头散热组件产生运动干涉，既可以安装在打印机机架上作为远程波顿挤出结构使用，也可以直接固定在X轴滑台上作为近端直驱挤出结构使用，安装适配性覆盖绝大多数桌面级FDM3D打印机的改装与原厂装配需求。结构内部的齿轮传动间隙经过优化设计，送料精度可达0.01mm级别，能精准匹配打印过程中的回抽、送料动作，有效减少打印拉丝、漏料问题，提升打印成品的表面质量。
