CoreXY结构E3D换刀运动执行机构设计

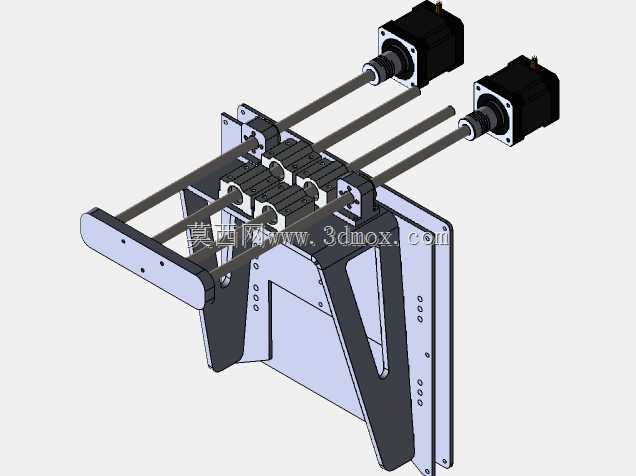

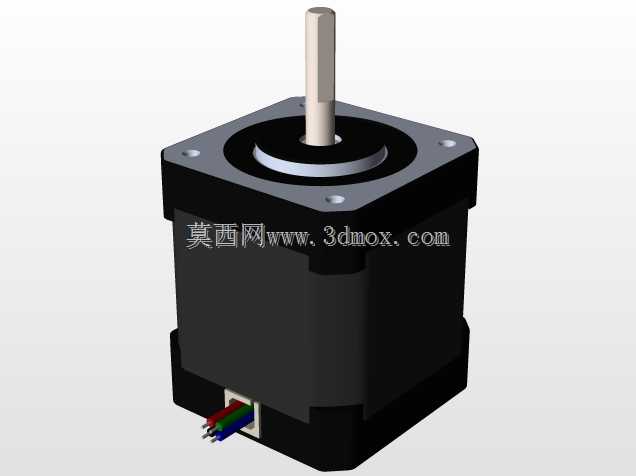

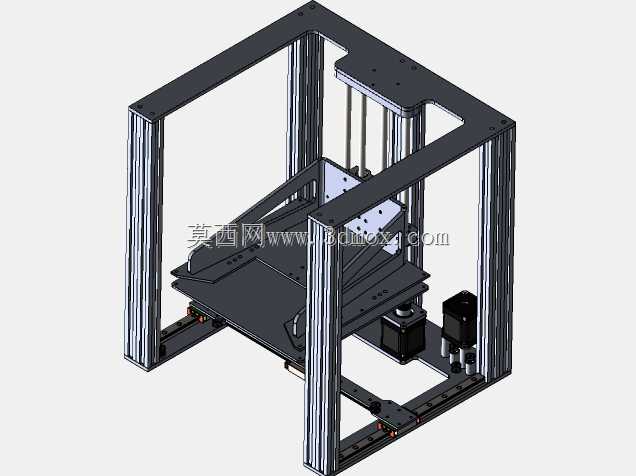

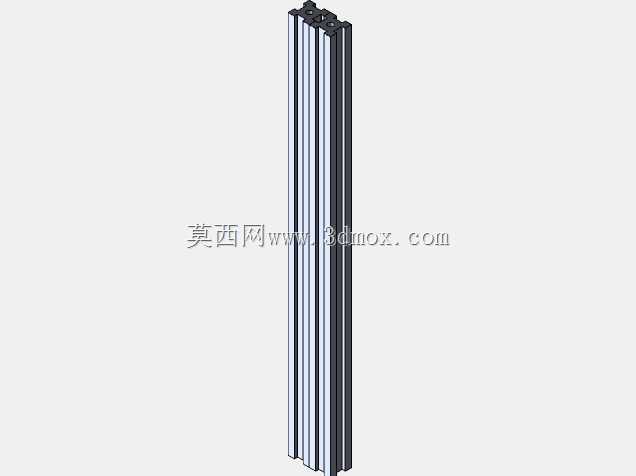

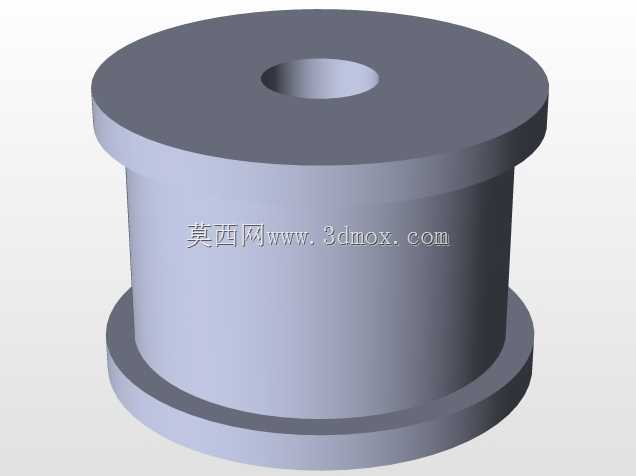

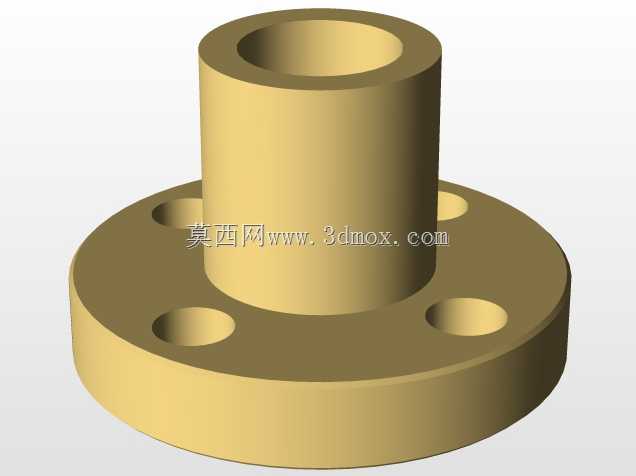

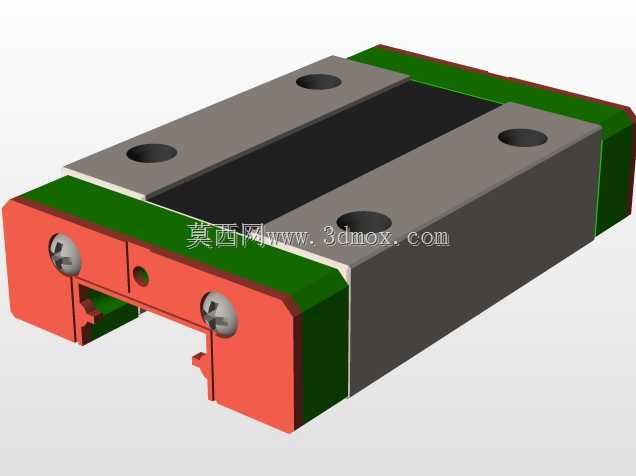

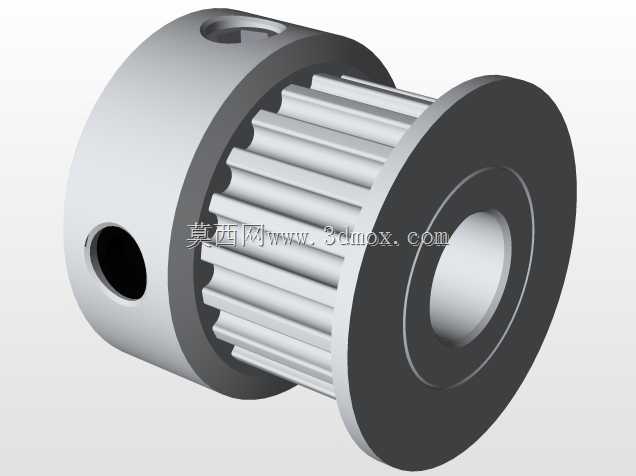

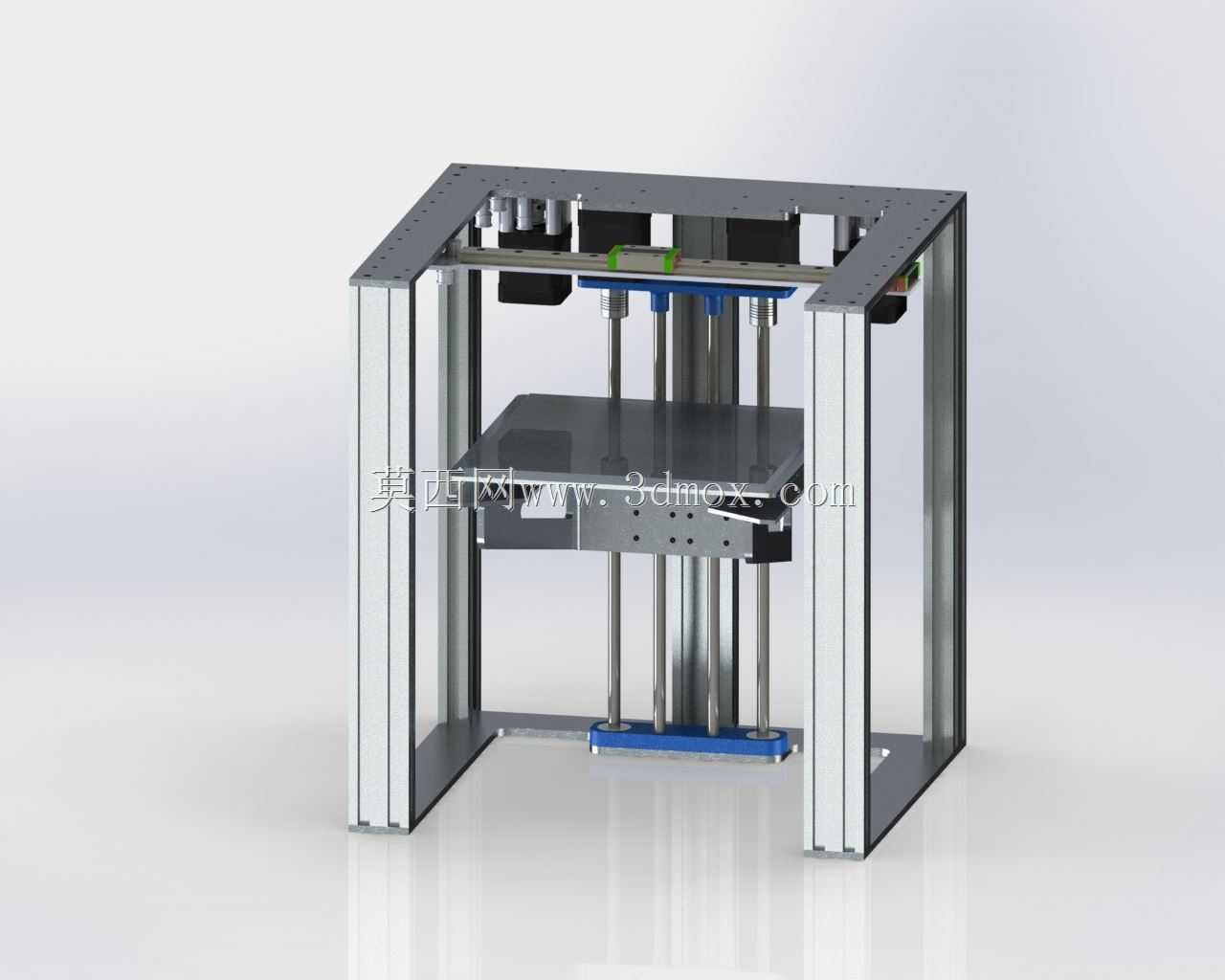

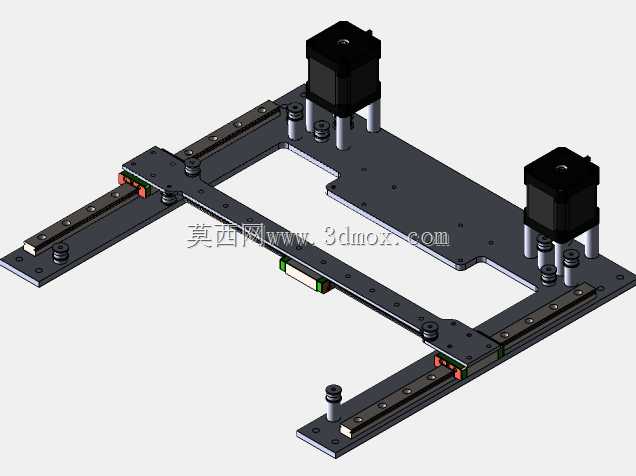

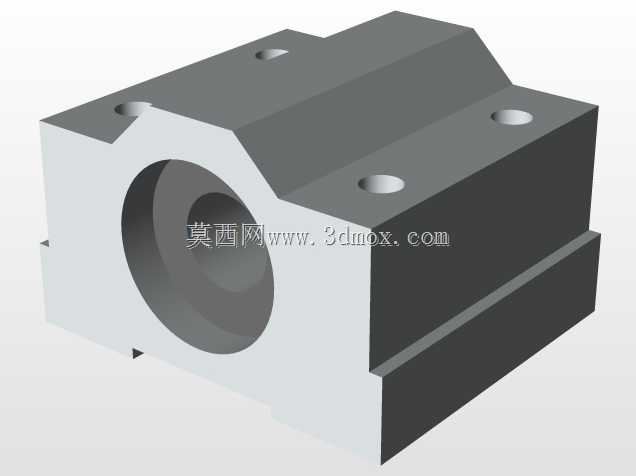

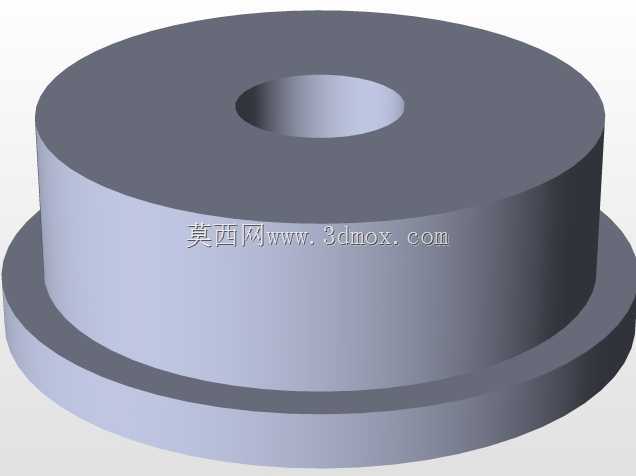

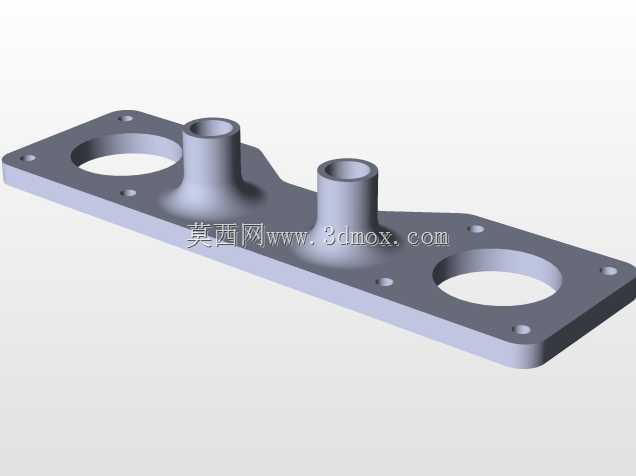

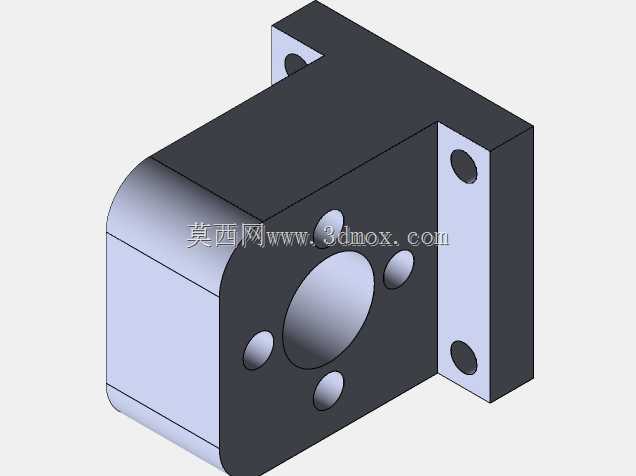

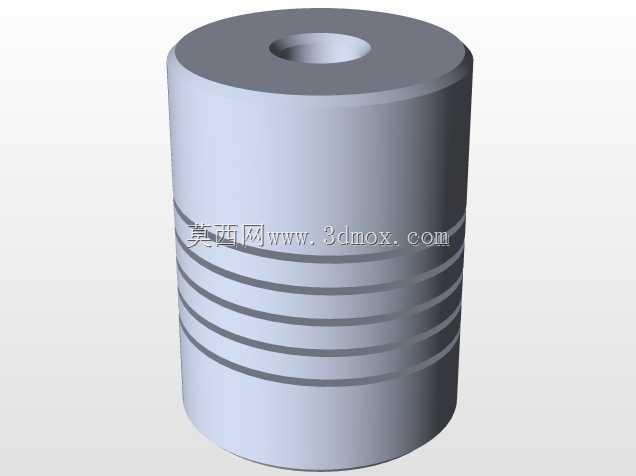

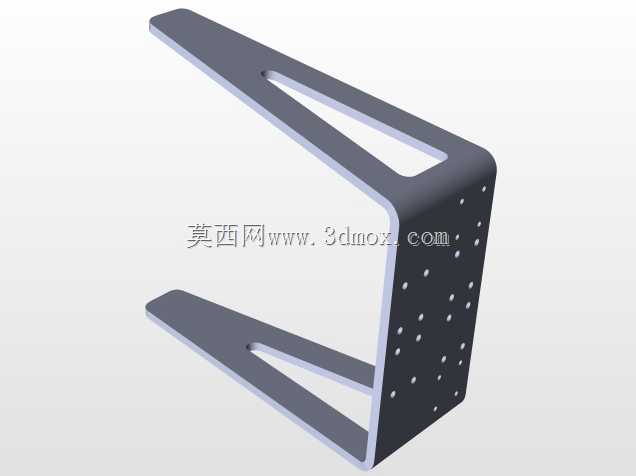

该机构面向桌面级增材制造场景的多材料打印需求开发，核心解决传统单喷头3D打印机切换耗材流程繁琐、不同材料打印衔接精度差的痛点，可适配PLA、ABS、柔性TPU等多种耗材的自动切换作业，也可拓展应用于小型桌面数控雕刻、点胶作业的多执行端切换场景，覆盖个人创客工坊、小型产品打样工作室、院校机械创新实训等多种使用场景。整套机构采用经典CoreXY并联运动架构，区别于传统十字轴运动结构将驱动电机布置在运动轴上的设计，将两个驱动步进电机固定安装在框架顶部的静止端，大幅降低运动部件的整体负载，有效减少高速运动过程中的惯性冲击，提升XY平面运动的响应速度与定位精度，可实现最高300mm/s的空移速度与±0.05mm以内的重复定位精度。换刀执行端采用模拟E3D快换结构的设计思路，通过定位销与磁吸结合的方式实现喷头组件的快速锁紧与脱离，换刀过程无需额外的复杂锁止机构，单次换刀动作可在2秒内完成，有效缩短多色、多材料打印的工序间隔。Z轴运动单元采用双光轴配合滚珠丝杠的传动结构，搭配MGN12微型直线导轨作为导向支撑，可保证打印平台升降过程的平行度误差控制在0.02mm以内，避免平台倾斜导致的打印首层附着力不均、模型翘边等问题。框架主体采用标准2020工业铝型材拼接搭建，整体安装边界控制在400mm*400mm*500mm的空间范围内，可适配最大220mm*220mm*250mm的成型加工尺寸，所有安装孔位均按照标准紧固件尺寸设计，用户可直接采购标准件完成组装，无需额外进行定制化机加工。设计过程中针对运动干涉问题做了充分避让，同步带走线路径采用惰轮张紧结构，可通过调节惰轮位置快速调整同步带张紧度，避免长期使用后同步带松弛导致的运动丢步问题；走线槽预留了足够的线缆活动空间，可避免运动过程中线缆拖拽影响运动精度。目前设计针对挤压头的安装孔位做了埋入式处理，可将加热块、热敏电阻等元器件完全嵌入安装座内部，减少打印过程中的热量散失，提升温度控制稳定性，同时降低外露高温部件带来的安全隐患。
