桌面级小型自动绘图执行机构设计

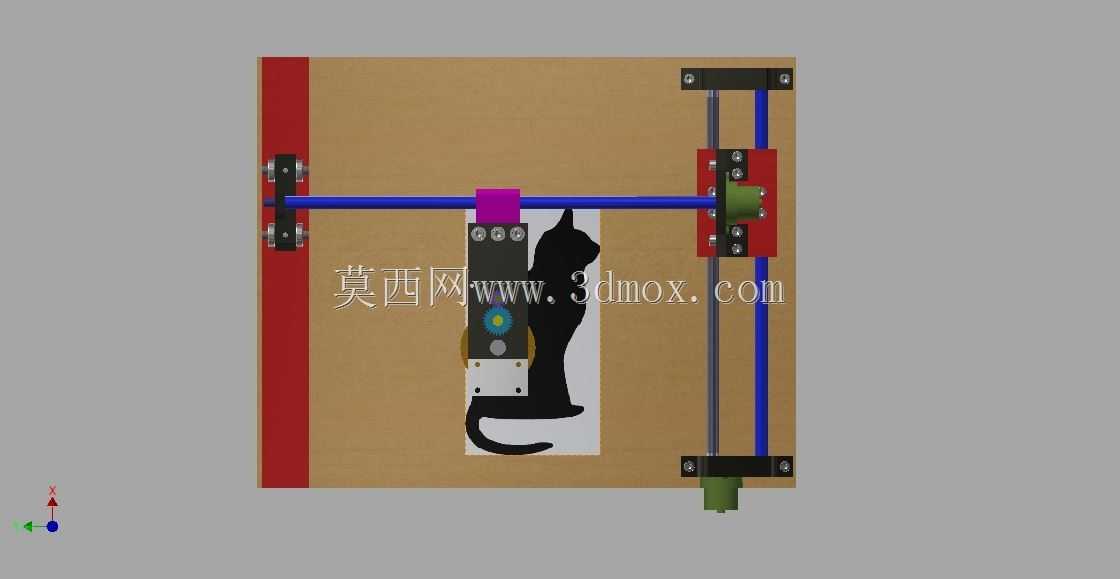

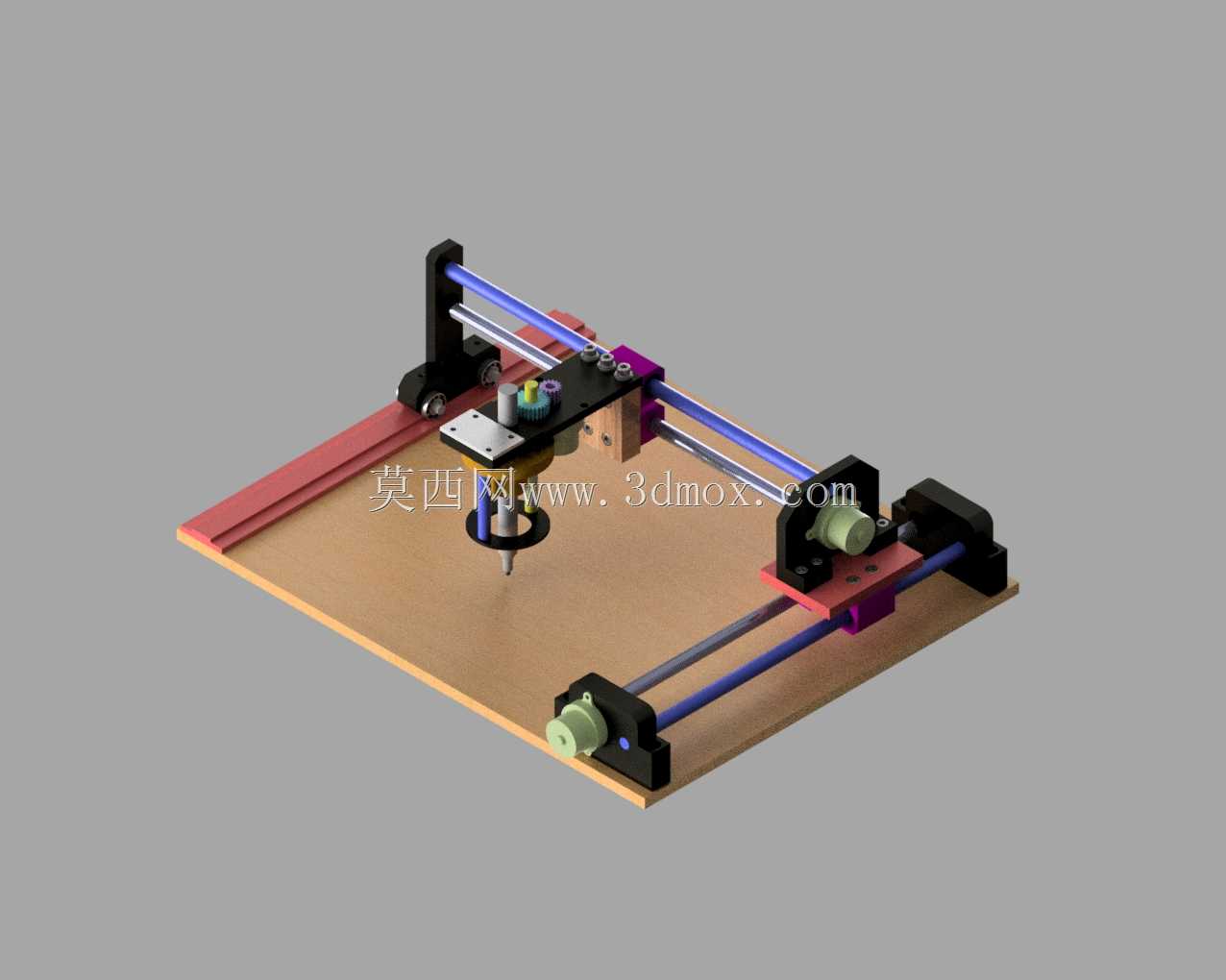

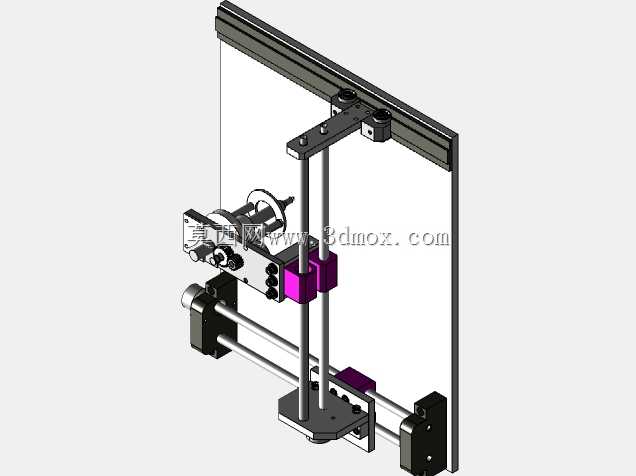

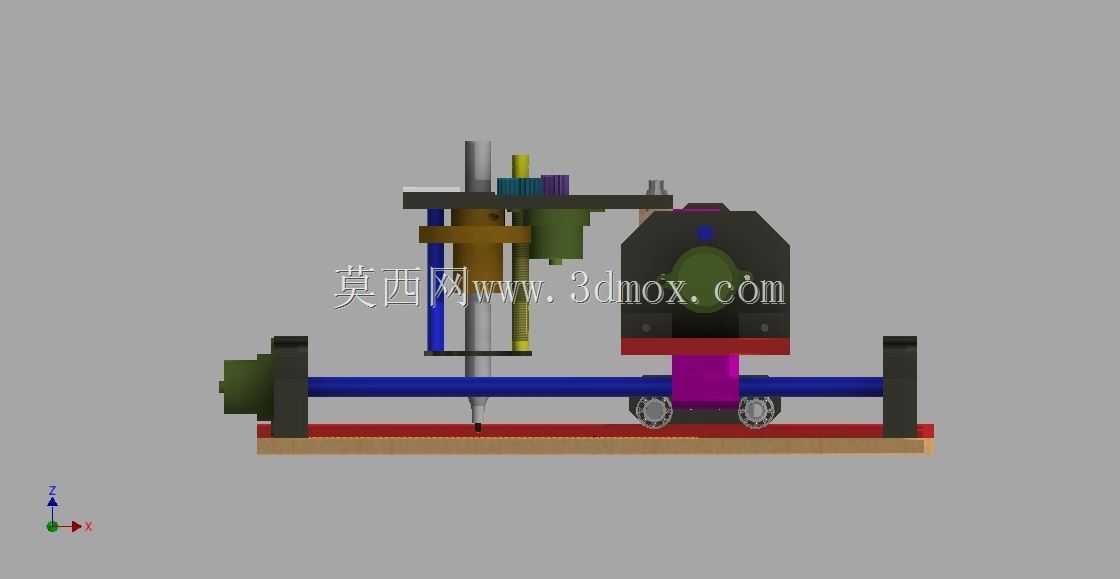

这款桌面级自动绘图机构主要面向小型文创加工、教学演示、个性化定制绘图场景设计，可放置在常规工作台面使用，适配普通书写笔、绘图针头等多种绘图执行端，能够完成平面板材上的矢量图案绘制、手写字体复刻、简单线路板标记等作业，既可以作为创客教育的实操教学载体，帮助学习者理解两轴直线运动的控制逻辑，也能满足小批量个性化文创产品的绘图加工需求，替代重复性的手工描线绘图工作。设备整体采用开放式的XY轴十字传动布局，Y轴方向设置两根平行的光轴导轨作为横向运动支撑，搭配同步带传动结构实现绘图端的前后方向位移，X轴模组架设在Y轴的两个滑动座上，同样采用光轴导向加同步带驱动的结构，带动绘图执行端完成左右方向的位移，两个轴向的驱动单元均采用小型减速电机搭配同步轮的组合，传动平稳噪音低，能够满足低速绘图的运动精度要求。绘图执行端采用垂直浮动式结构设计，笔架位置预留了弹性缓冲空间，可自适应绘图平面的微小高度差，避免绘图过程中出现笔尖刮纸或者断墨的情况，笔夹采用快拆结构设计，无需额外工具即可快速更换不同粗细、不同颜色的绘图笔，适配不同的绘图作业需求。底座采用平板式承载结构，绘图区域的板材通过侧边的定位挡条固定，可适配A4幅面以内的纸张、薄木板、亚克力板等多种绘图基材，安装时只需将设备放置在水平台面上，调整四个底脚的高度保证台面水平即可投入使用，无需复杂的固定安装流程。整体结构的设计思路偏向轻量化与易组装，大部分结构件可通过常规加工方式制作，传动部件均采用标准件，降低了整体的制作与维护成本，运动行程覆盖常规A4幅面的绘图范围，整体外廓尺寸紧凑，不会占用过多的桌面空间，运动过程中两个轴向的传动部件均做了限位设计，避免超程运行造成的结构损坏，同时开放式的结构布局也方便使用者观察传动过程，便于调试与故障排查，能够稳定完成连续的平面绘图作业，绘图轨迹平滑，重复定位精度可满足日常绘图、教学演示的使用要求。
