不锈钢材质SS型带式输送设备三维设计

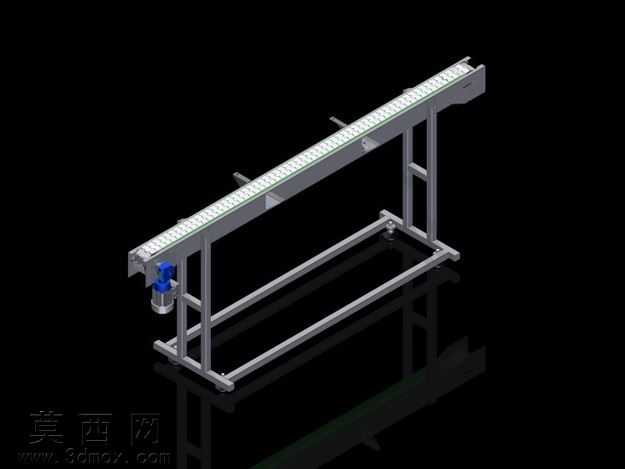

本作品为不锈钢材质SS型带式输送机的三维建模成果，建模过程依托专业三维设计软件完成，整体采用1:1等比例还原真实工业输送设备的尺寸参数，确保模型可直接用于后续工程参考、方案演示或虚拟调试场景。建模阶段优先采用参数化草图绘制结合特征拉伸、装配约束的方式搭建整体框架，首先完成底部支撑机架的结构搭建：机架采用标准不锈钢方管焊接结构设计，建模时精准还原方管的截面尺寸、拼接角度与地脚调节结构，通过装配约束保证机架整体的平行度与垂直度，避免后续输送皮带安装出现跑偏隐患。随后完成输送段主体结构建模，包含主动辊筒、从动辊筒、承托托板、侧边导向挡边以及驱动单元，其中驱动端集成减速电机与传动连接结构，建模时还原了电机的安装法兰、传动连接座的细节结构，辊筒部分做了表面滚花防滑的细节特征处理，贴合真实设备的使用需求。材质与渲染阶段，针对设备不锈钢材质特性，调整金属材质的反射率、粗糙度参数，机架部分赋予哑光不锈钢材质，输送皮带赋予哑光耐磨PVC材质，驱动电机赋予铸铁喷蓝漆的材质效果，通过场景布光突出金属材质的质感与设备的结构层次，渲染输出的效果图清晰展现设备的整体结构与各部件的装配关系。设计思路上，这款SS型输送机主打洁净场景使用需求，整体采用不锈钢材质适配食品、医药等对卫生条件有要求的物料输送场景，机架采用落地式H型支撑结构，保证长距离输送时的结构稳定性，输送面采用平皮带承托结构，可平稳输送散料、小型包装件等多种物料，侧边挡边可避免物料在输送过程中掉落，驱动端采用侧装式减速电机布局，减少设备整体占用空间，同时方便后期维护检修。建模过程中对各运动部件做了初步的运动干涉检查，确保辊筒转动、皮带运行过程中不会与机架、挡边等固定部件发生碰撞，各连接部位的螺栓孔、安装位均按照标准件尺寸预留，保证模型具备实际生产参考价值，整体结构简洁实用，符合工业输送设备的设计规范，可用于生产线布局规划、设备方案展示、教学演示等多种场景。
