小零件分流式输送机气动分流装置

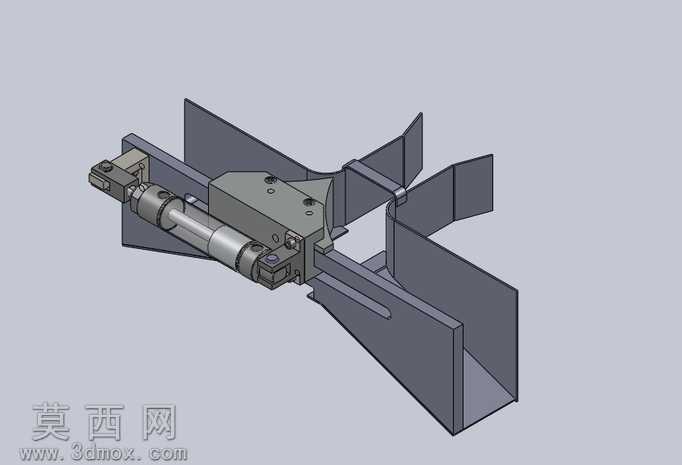

该分流装置采用三维参数化建模完成整体设计，建模过程中先对核心执行部件进行基准定位，以气动气缸的安装轴线为核心装配基准，依次搭建气缸固定座、摆臂执行件、导流挡料板、侧边安装支架等结构，所有配合面均按照实际装配公差预留合理间隙，确保后续装配模拟无干涉问题。渲染阶段采用哑光金属材质模拟钣金导流板的表面质感，对气缸缸筒部分赋予镀铬金属材质，还原气动元件的真实外观效果，安装支架部分采用氧化发黑的钢材材质表现，不同部件的材质粗糙度、反光度参数均经过反复调试，让整体渲染效果贴近工业现场实际设备的视觉表现。结构设计上，该装置采用气动驱动作为动力源，气缸伸缩端连接摆臂机构，将气缸的直线往复运动转化为导流挡料板的摆动动作，通过挡料板的位置切换实现输送线上小零件的流向切换，可在单条输送线末端实现两个不同流向的物料分配，满足小零件加工产线的分料需求。导流挡料板采用弯折钣金结构设计，边缘做圆弧过渡处理，避免分流过程中刮蹭零件表面，挡料板的摆动角度经过运动仿真验证，确保摆动到位后完全封堵单侧流道，不会出现物料卡滞、窜流的问题。设计思路围绕小零件数控车床加工后的输送分流场景展开，针对小型零件重量轻、输送节拍快的特点，选用响应速度快的小型气动气缸作为执行元件，整体结构紧凑，可直接通过侧边安装支架固定在现有输送线的机架上，无需对原有输送线进行大规模改造，安装调试便捷。建模过程中对所有活动部件进行了运动范围模拟，验证气缸全行程内摆臂与挡料板不会与输送线的侧边护板、输送面发生碰撞，所有连接螺栓的安装位置均预留了足够的操作空间，方便现场装配与后期维护，整体结构兼顾了功能实用性与安装维护的便捷性，能够稳定适配小零件流式输送产线的分流作业需求。
