四伺服桌面级拾取机械臂结构设计

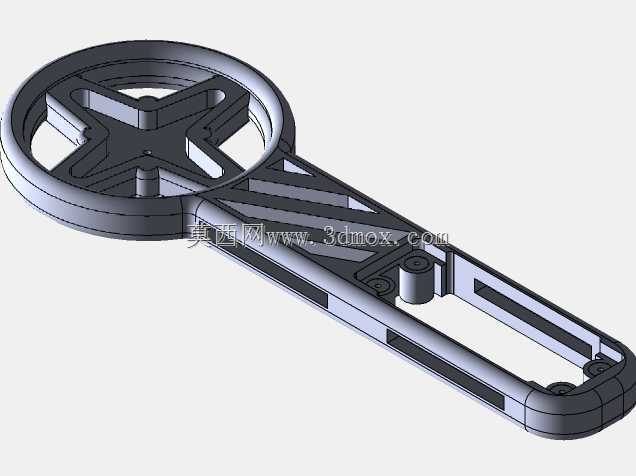

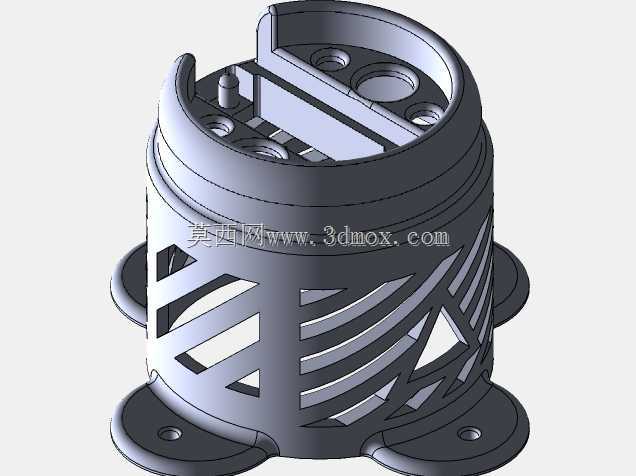

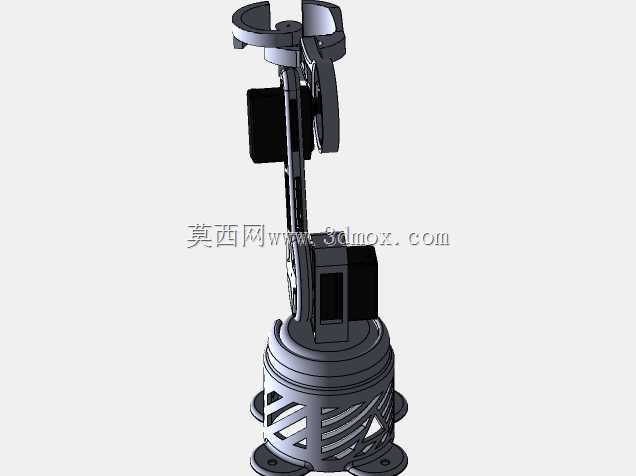

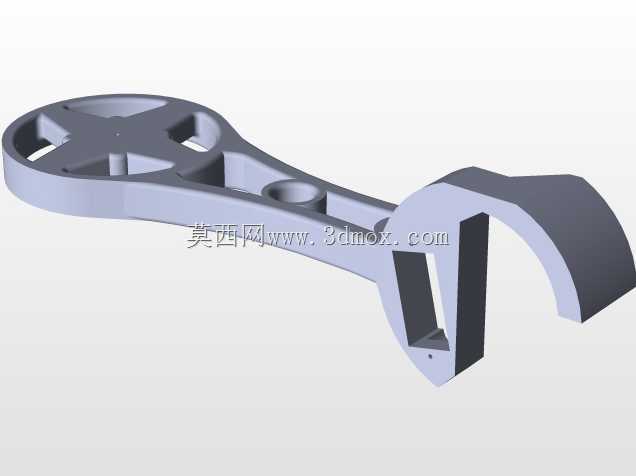

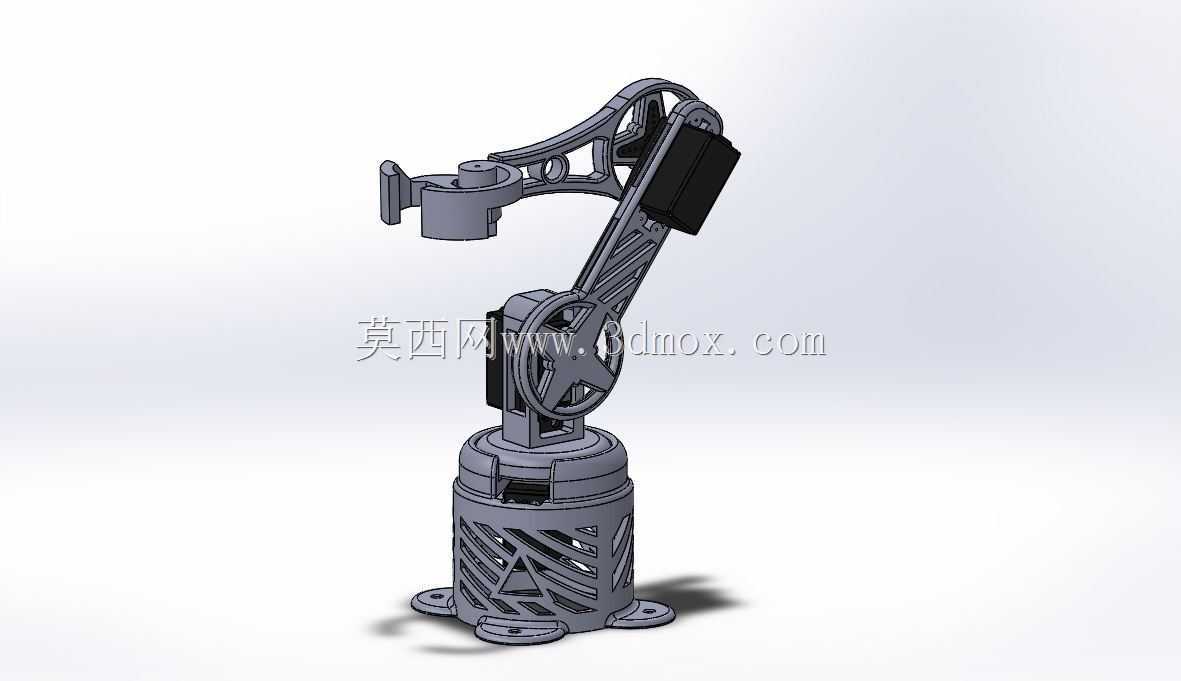

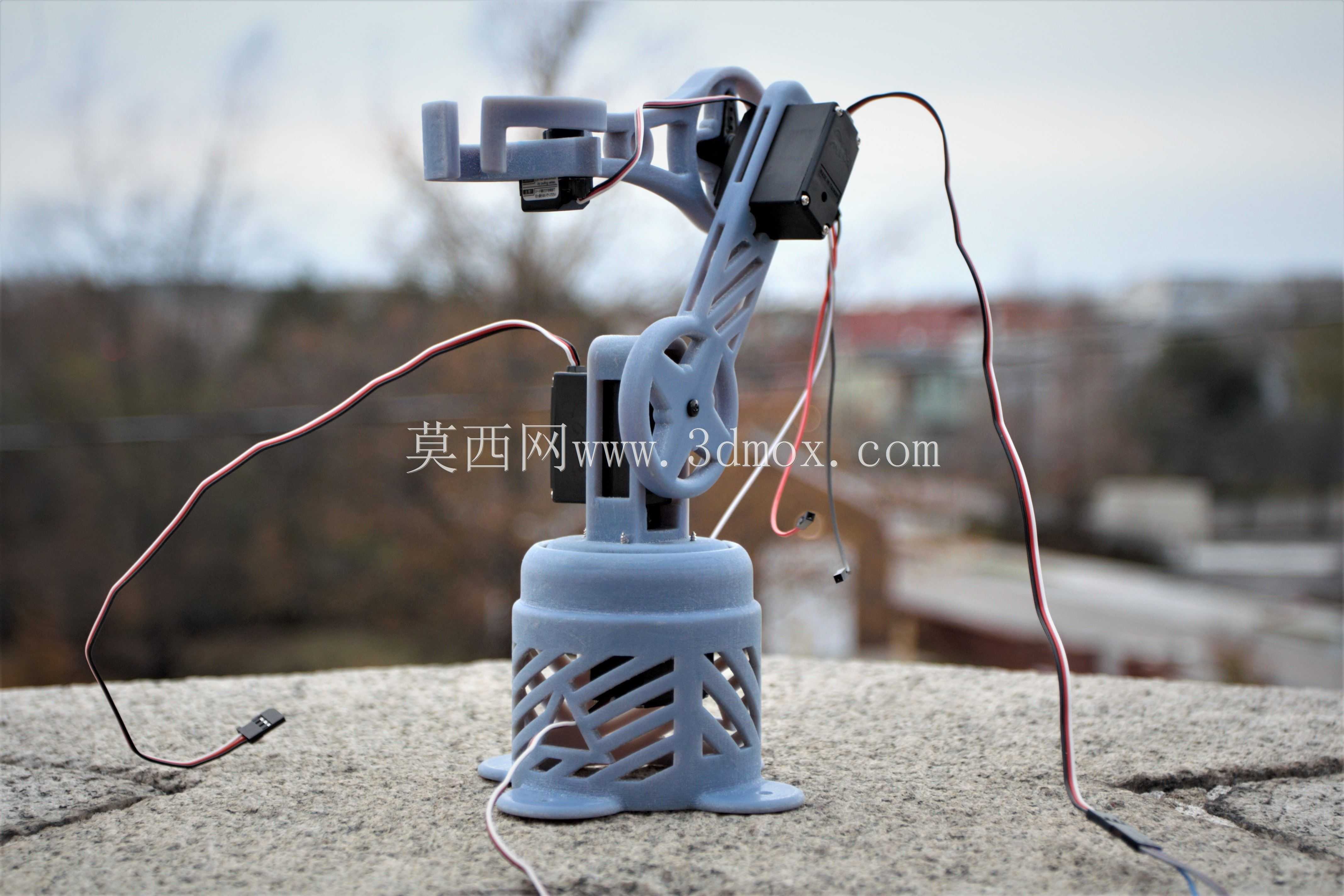

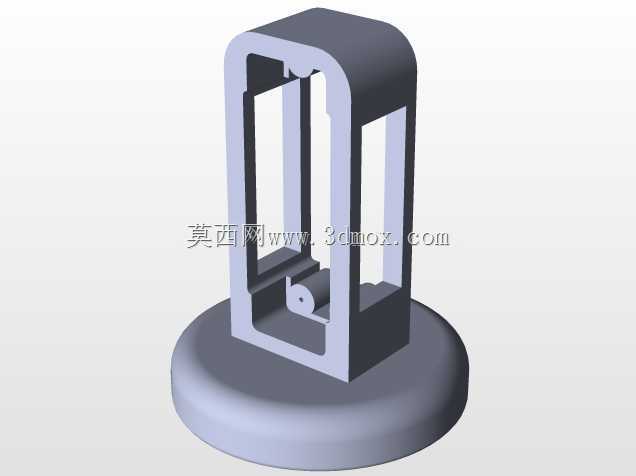

这款多关节拾取机械臂主要面向小型作业场景的物料拾取需求，可适配桌面级生产工位、教学实验平台、小型物料分拣流水线等场景，能够完成已知重量、固定体积范围内的小型工件、物料的拾取、转移、定点放置动作，替代人工完成重复性的简单拾取搬运作业，降低重复劳动强度，也可作为自动化教学的实操载体，帮助学习者理解多关节运动控制、伺服驱动逻辑的实际应用。设备整体采用四伺服驱动的关节布局，从底部回转底座到末端执行器共设置四个运动自由度，可覆盖底座水平回转、大臂俯仰、小臂俯仰、末端姿态调整的全维度动作，作业范围内可灵活调整末端位置与朝向，满足不同角度的拾取需求，搭配无线映射控制方案，操作人员可通过外接控制器完成远程操控，无需近距离接触作业区域，适配存在轻微安全隐患的小型作业场景。设计过程中优先考虑轻量化与易加工属性，整体结构采用镂空式框架设计，在保证关节连接强度、整体结构刚性的前提下，尽可能削减非受力区域的材料冗余，降低设备整体自重，既减少伺服驱动的负载压力，提升运动响应速度，也适配增材制造的加工特性，可通过桌面级3D打印设备完成大部分结构件的加工，降低设备的制造成本与加工门槛。底座采用带安装孔的法兰式固定结构，可通过螺栓直接固定在工作台面、流水线侧边等安装平面，安装边界清晰，无需额外定制复杂的安装基座，底座内部预留了驱动电路、供电模块的安装空间，可将控制元件、供电线路全部集成在底座腔体内部，避免线路外露干扰关节运动，也提升设备整体的整洁度与安全性。关节部位采用同轴度定位的连接结构，保证伺服输出轴与关节转动轴线完全重合，减少运动过程中的传动间隙与抖动，提升末端定位精度，臂身的镂空筋条结构沿受力方向排布，在减重的同时可抵抗臂身伸展状态下的弯曲形变，保证拾取重物时的结构稳定性。供电模块采用分级供电设计，不同功率的伺服与控制电路分别匹配对应规格的供电回路，避免驱动瞬时电流干扰控制信号稳定性，末端执行器预留了通用安装接口，可根据拾取物料的形状、材质更换夹爪、吸盘等不同类型的执行端，拓展设备的适用场景，可适配不同形状、材质的小型物料拾取需求。
