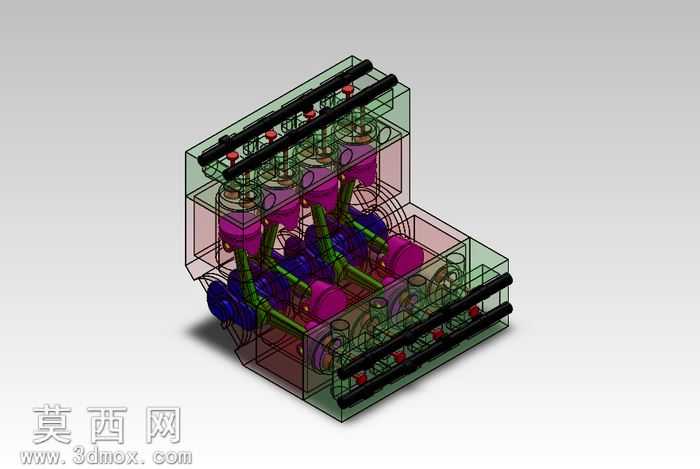

V型多缸汽车发动机透明结构三维模型

该作品为V型布局多缸往复式内燃机的三维结构模型，采用半透明外壳设计直观呈现内部核心构造，建模过程严格遵循内燃机实际工作逻辑与装配关系，完整还原了动力输出核心单元的所有关键部件。建模阶段以实体建模为核心，先搭建曲轴箱的基础基体，按照V型夹角的缸体排布规则，依次完成气缸套、活塞组件、连杆机构的独立建模，每一个活塞的环槽、销孔结构都按照真实尺寸比例绘制，连杆的大头轴瓦、小头衬套位置都做了精准的结构还原，保证活塞往复运动、连杆摆动、曲轴旋转的运动逻辑完全符合机械原理。外部的半透明缸盖、气门室罩壳采用透明材质参数设置，渲染时调整了材质的透明度与折射参数，既可以清晰看到内部的气门组件、凸轮轴排布、喷油管路结构，又能保留外壳的轮廓边界，区分内外结构的层级关系。模型中不同功能的部件采用差异化材质区分：活塞顶部、燃烧室区域采用金属铝材质，渲染时添加轻微的磨砂质感还原活塞的热加工表面特征；曲轴、连杆等受力部件采用深色调合金钢材质，添加金属反光效果体现部件的强度属性；内部的油道、冷却管路采用半透明的彩色材质，清晰展示润滑油、冷却液的流通路径；顶部的气门弹簧、喷油嘴、燃油导轨等附件都做了精细化建模，弹簧的螺旋圈数、喷油嘴的喷孔细节都有体现，燃油导轨的固定卡扣、管路接头都按照实际装配关系排布。设计思路上采用分层装配的逻辑，从曲轴输出端开始逐层向上装配，先固定曲轴的主轴颈位置，再依次安装连杆、活塞组件，之后扣合气缸体、安装气缸盖与配气机构，最后布置外部的燃油管路、线束与附件，所有部件的装配间隙都参考真实发动机的公差标准设置，既保证结构的严谨性，又通过透明化处理降低了内部结构的观察门槛，能够清晰展示四冲程发动机进气、压缩、做功、排气四个行程的部件运动关系，直观呈现燃油供给、润滑、冷却系统的布局逻辑，可用于内燃机结构原理演示、机械教学展示等场景。
