开源桌面级FDM熔融沉积3D打印设备结构

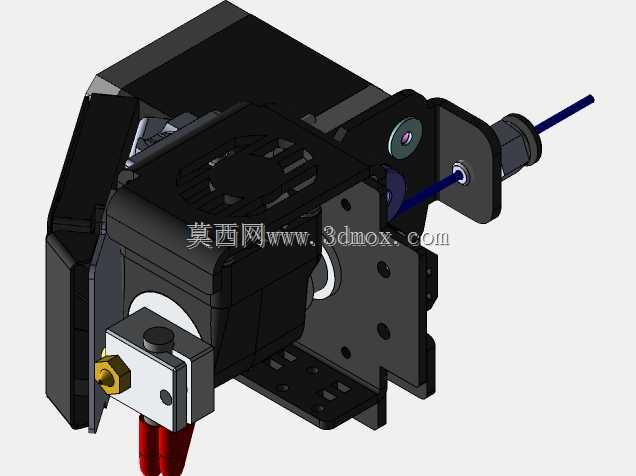

这款桌面级增材制造设备，主要面向个人创客、小型工作室、校园创新实验室等场景使用，能够满足日常创意原型制作、小型功能零件打样、教学实操演示、手办模型创作等多类使用需求，相比工业级打印设备，它的占地空间更小、搭建维护成本更低，操作门槛适配非专业工程背景的使用者，不需要配套大型工业厂房的供电、通风配套条件，普通桌面台面即可完成放置与使用。设备整体采用框架式立式结构布局，外部轮廓尺寸控制在宽162mm、深331mm、高466mm的紧凑范围内，打印作业的有效成型空间可达200mm×200mm×250mm，能够覆盖绝大多数日常桌面级打印的零件尺寸需求，既不会因为成型空间过小限制创作尺寸，也不会因为体积过大占用过多桌面操作空间，安装时仅需要预留后方走线、前方取件的操作余量即可，不需要额外定制安装支架。在功能设计上，这款设备做了多处针对性的优化调整：首先采用直接驱动的挤出机构，相比远端挤出结构，直接驱动的挤出方式对柔性耗材的适配性更好，耗材输送的响应速度更快，打印过程中回抽控制更精准，能够有效减少拉丝、漏料等常见打印瑕疵，提升成型件的表面质量；其次搭载了自动调平执行结构，省去了人工手动调平的繁琐操作步骤，每次打印前设备可以自动完成喷嘴与热床之间的距离检测与补偿，降低了新手用户的操作门槛，也能避免因为手动调平不当导致的首层粘附失败、模型翘边等问题；另外还优化了灯丝架的调节结构，能够适配不同规格的耗材卷安装，耗材输送过程中的阻力更均匀，减少了因为耗材拉扯导致的打印断料、层纹不均等问题。整体结构设计偏向简单稳定的思路，没有采用过多复杂的异形定制零件，大部分结构件都可以通过自身打印完成替换，日常维护的配件获取成本极低，开源的设计属性也方便使用者根据自身的使用需求做二次改装调整，比如更换喷嘴口径、拓展耗材适配类型、加装 enclosure 保温罩打印高温耗材等，能够适配不同使用者的个性化使用需求。设备的运动结构采用成熟的双Z轴传动布局，打印过程中Z轴升降的稳定性更好，长时间打印高层模型时不容易出现层纹偏移、Z轴 wobble 等问题，X、Y轴的运动导向结构兼顾了运动精度与装配难度，普通用户按照装配指引即可完成整机组装调试，不需要专业的装配工装即可达到设计的打印精度要求。
