桌面级FDM熔融沉积成型打印机上半机架结构

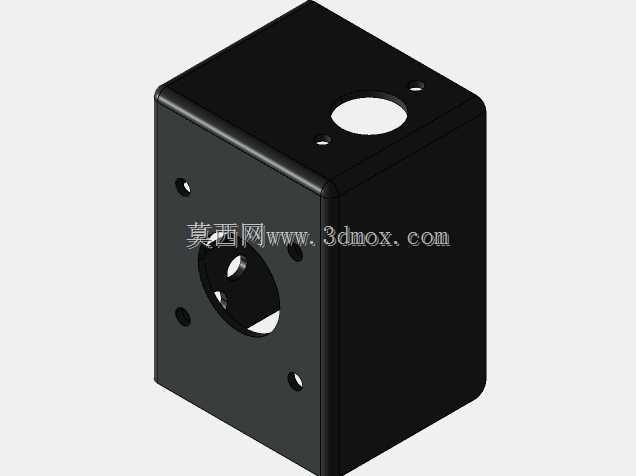

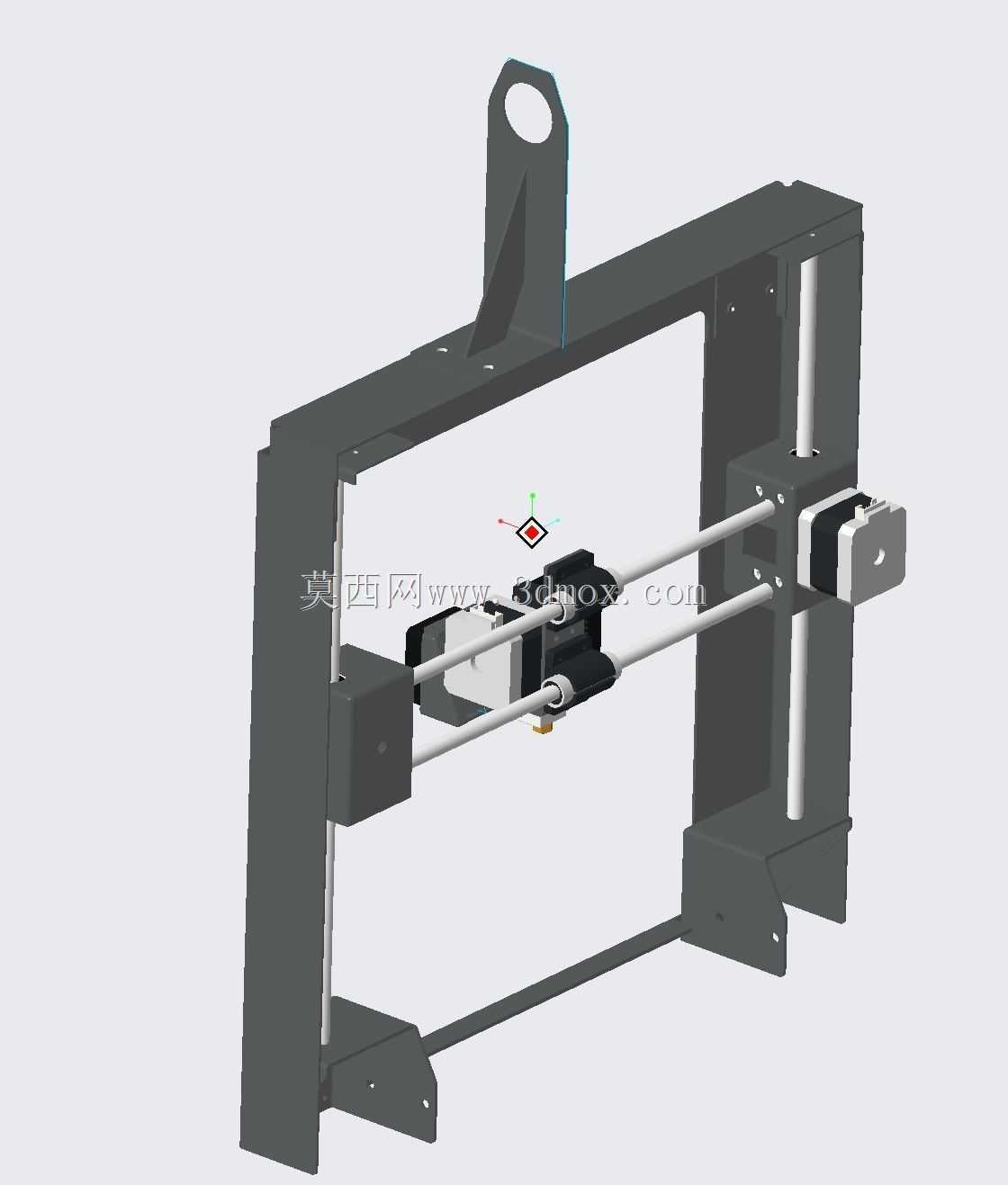

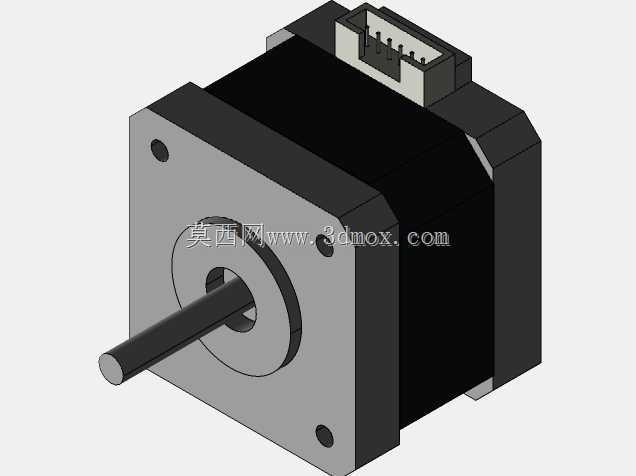

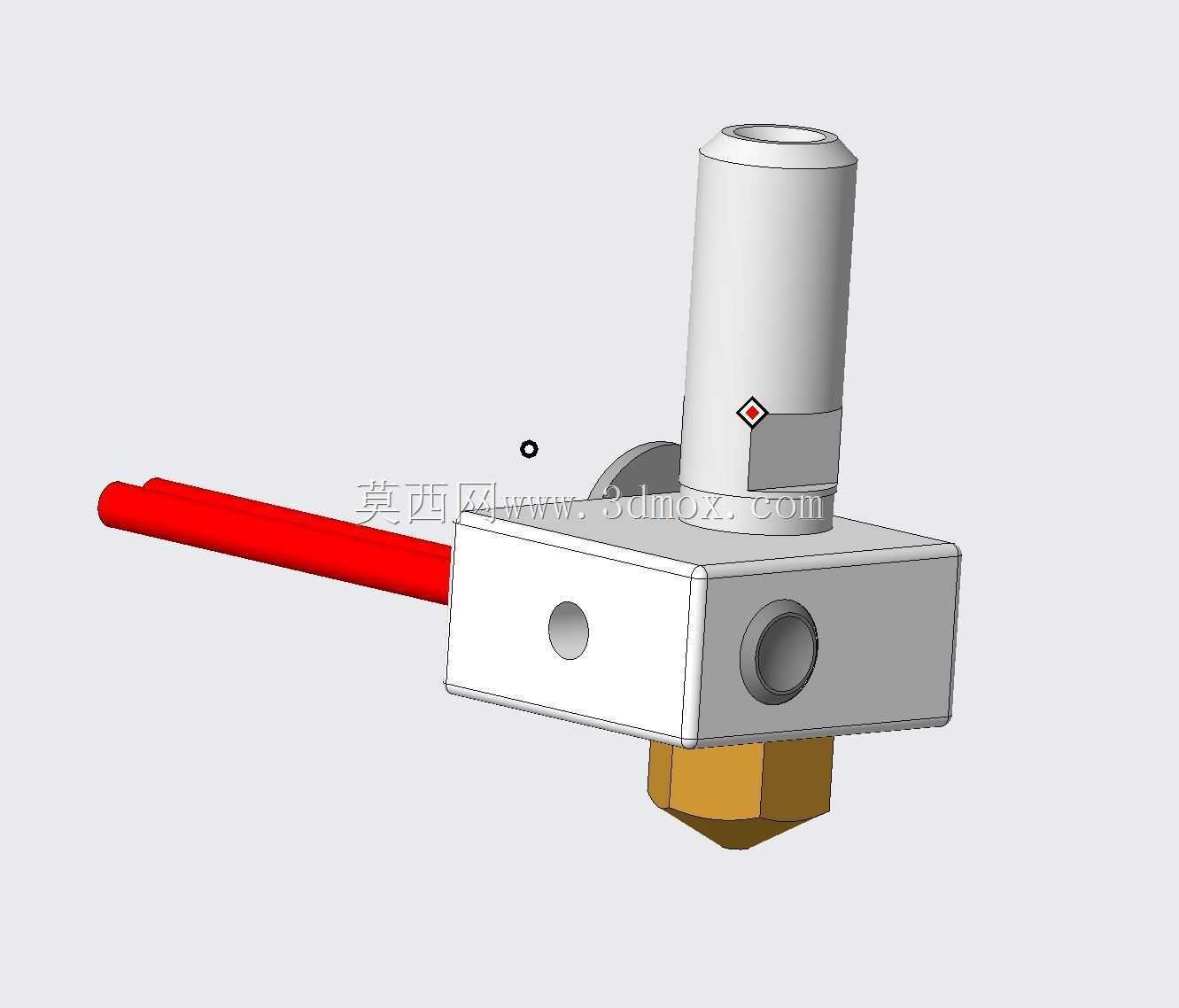

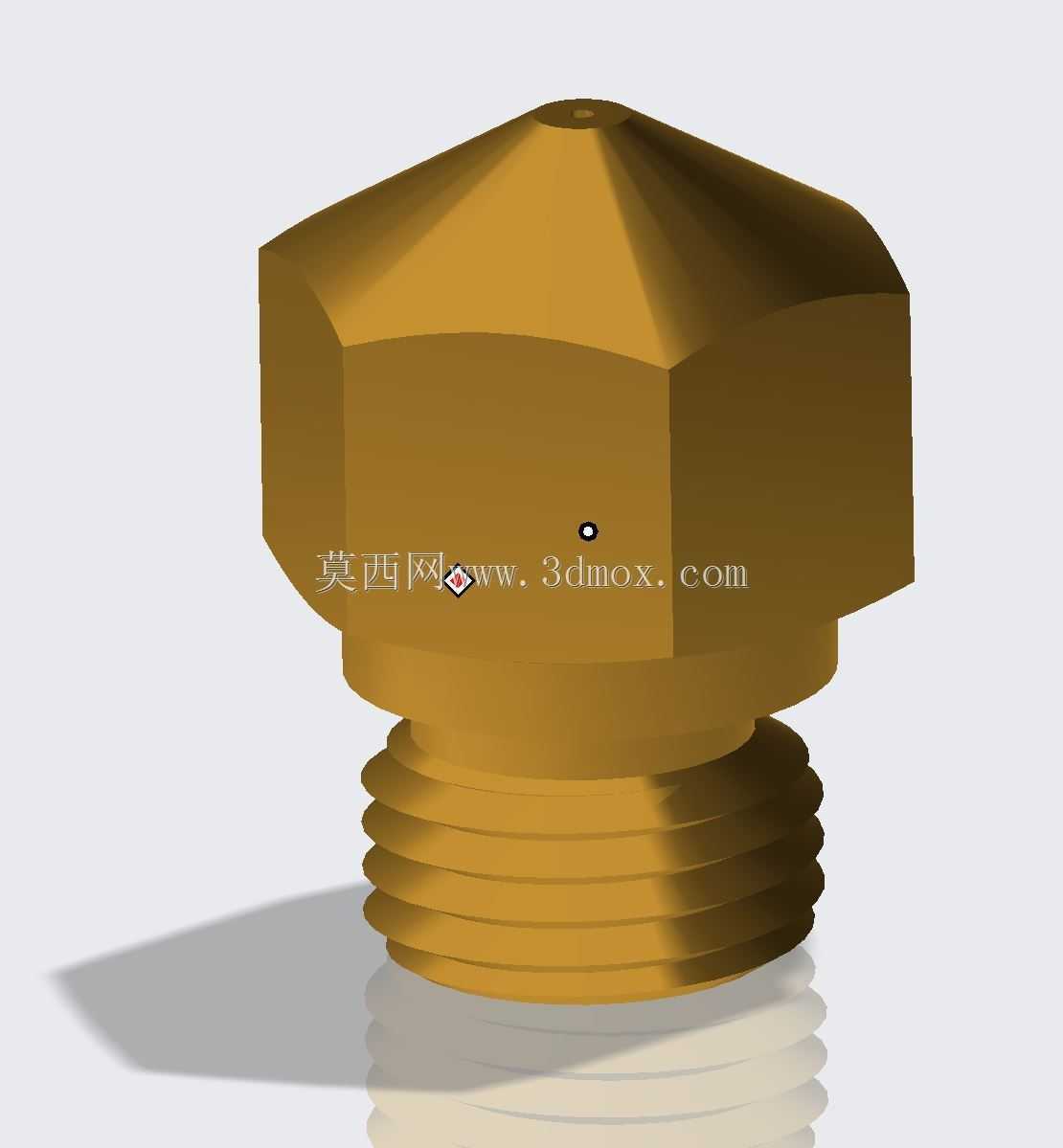

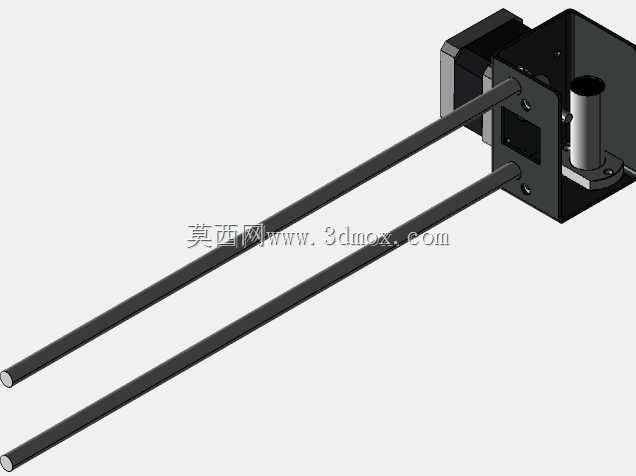

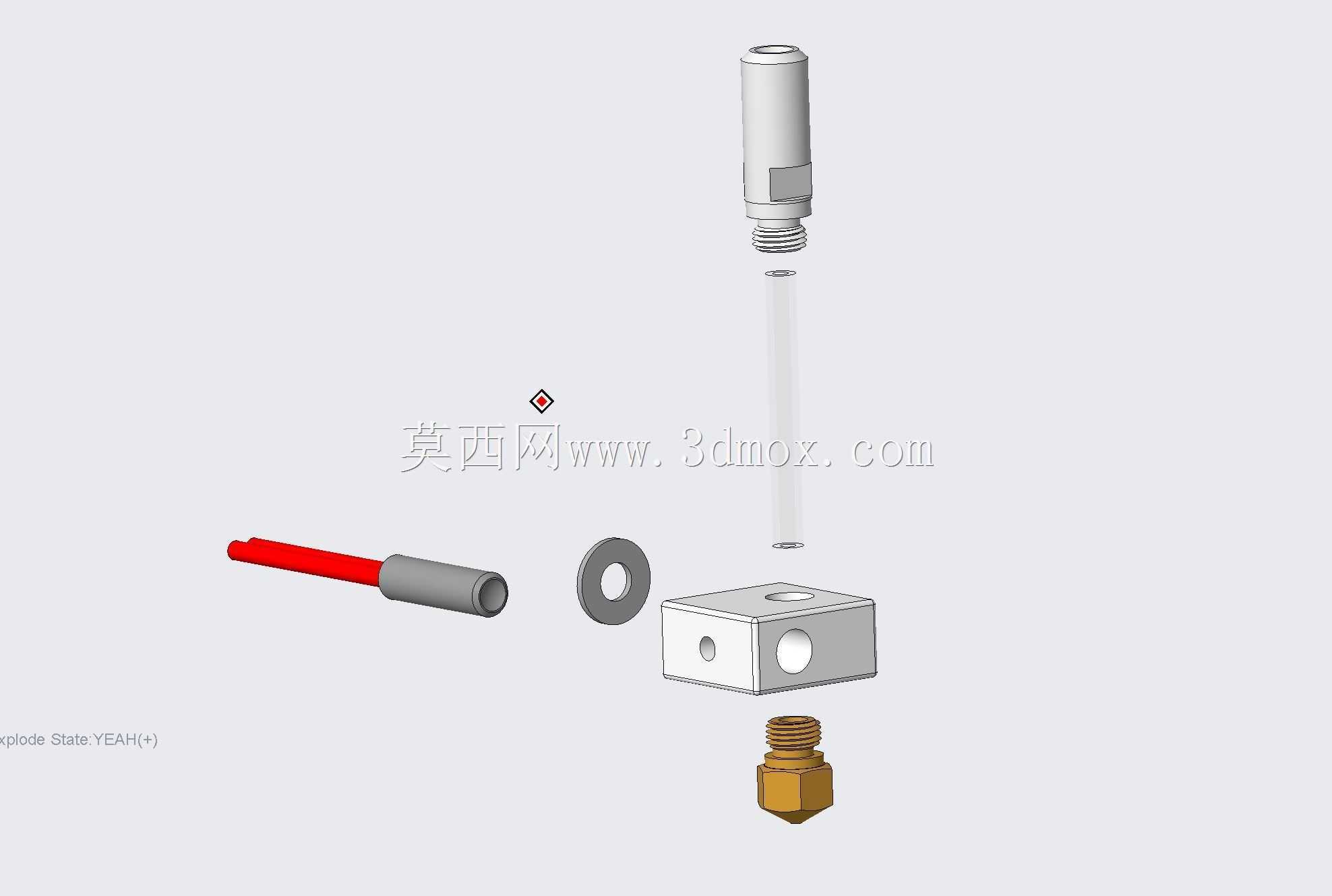

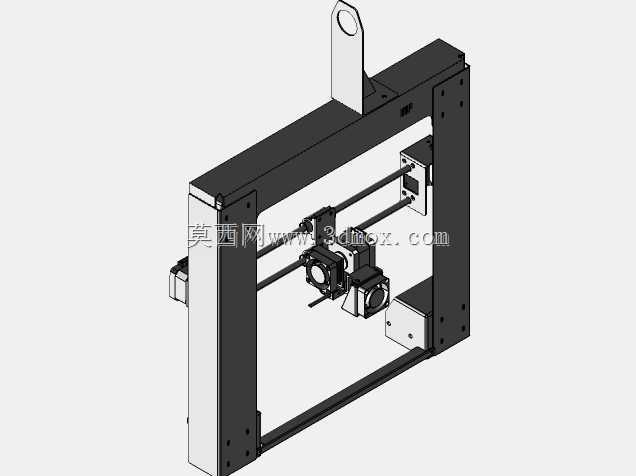

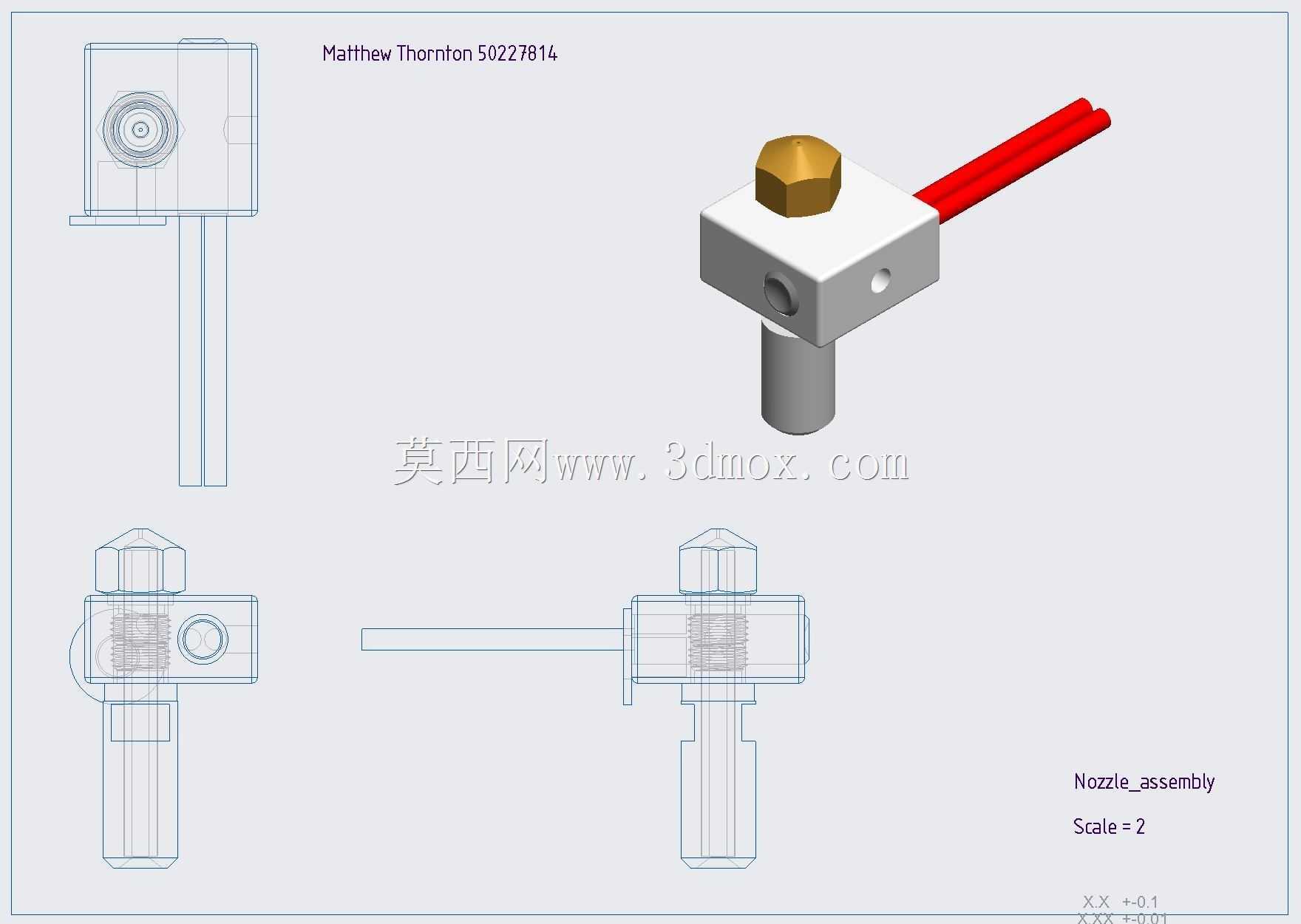

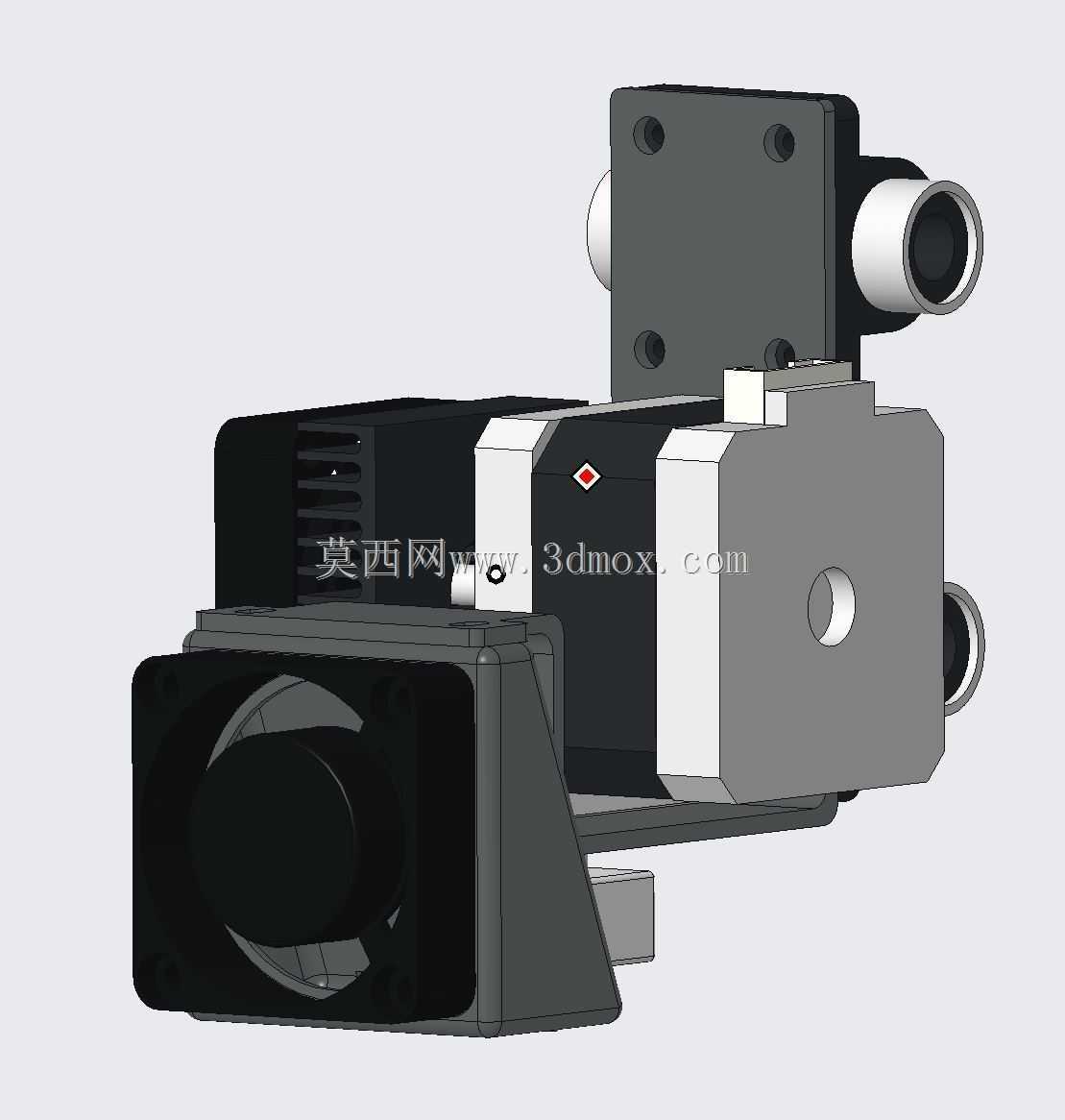

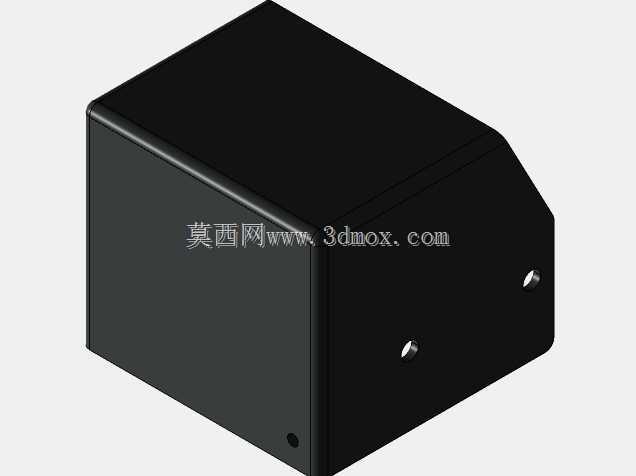

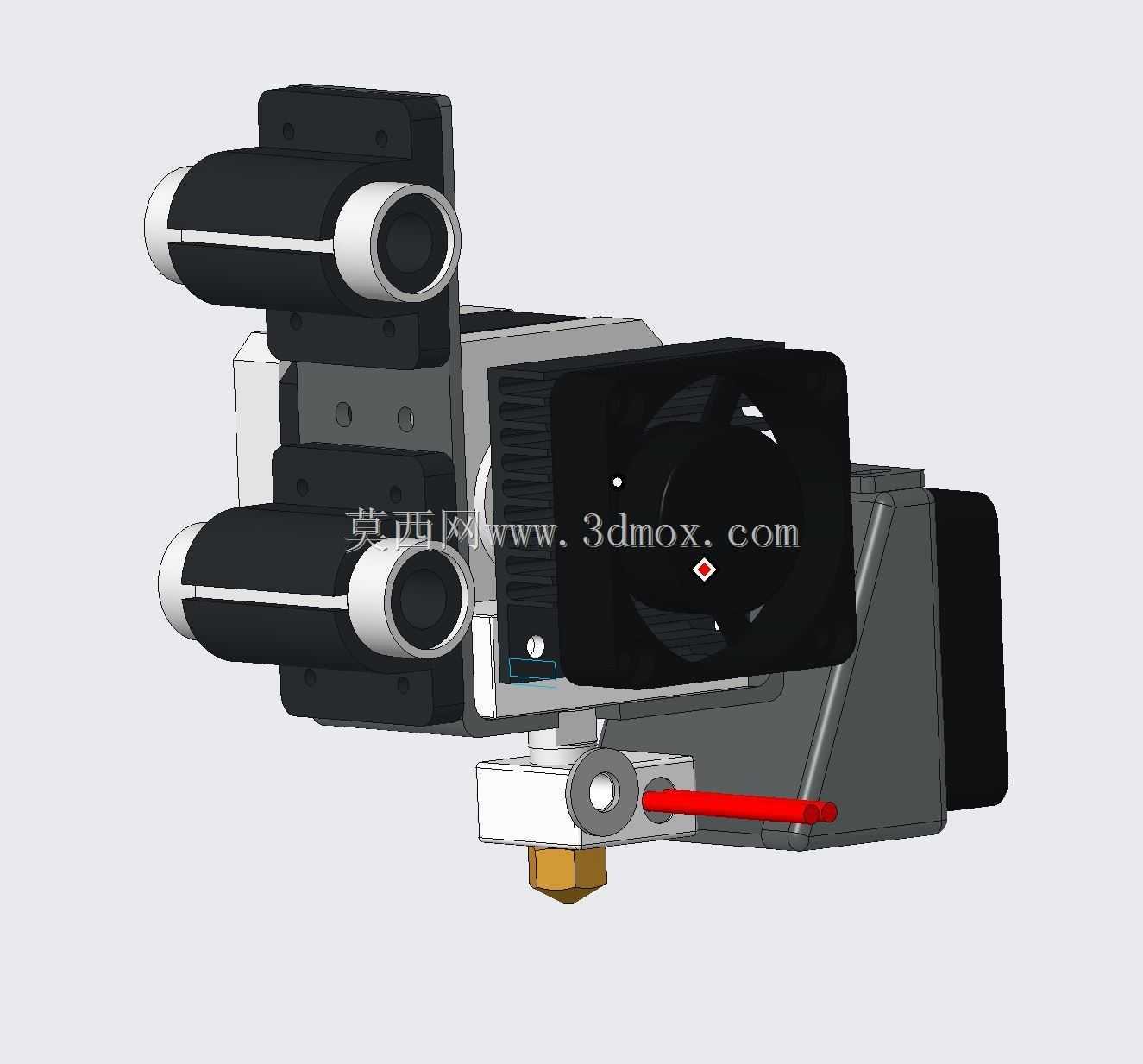

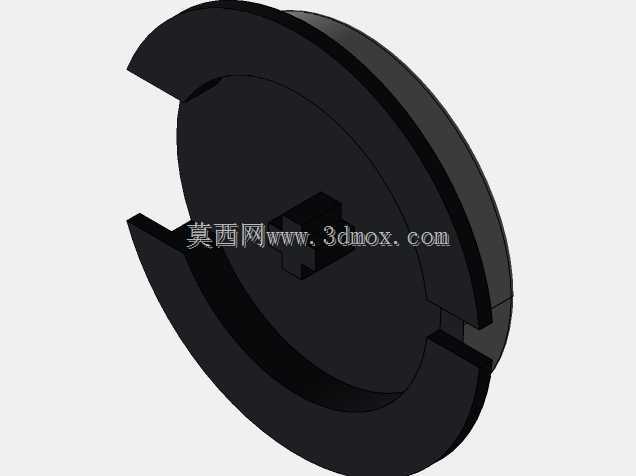

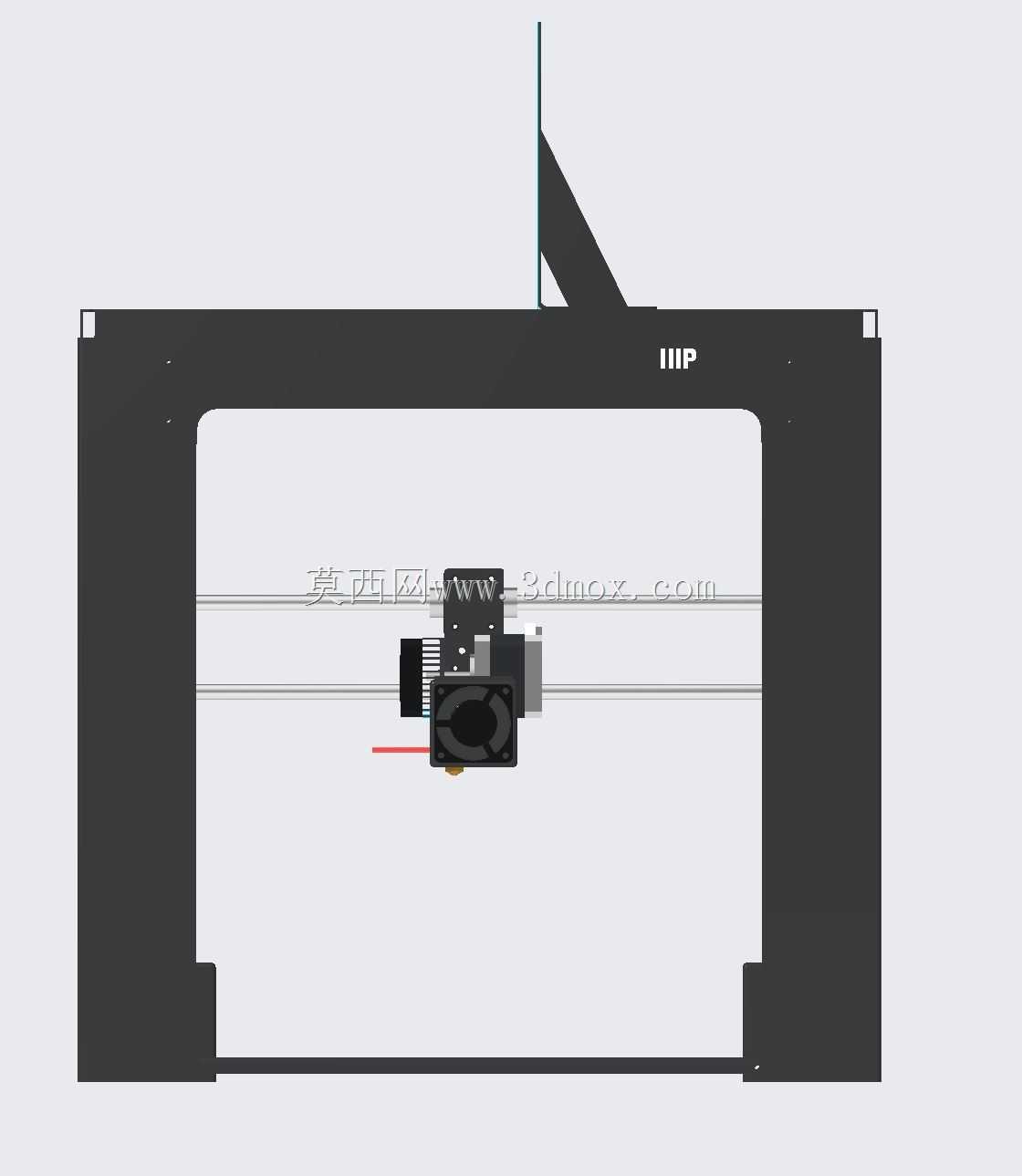

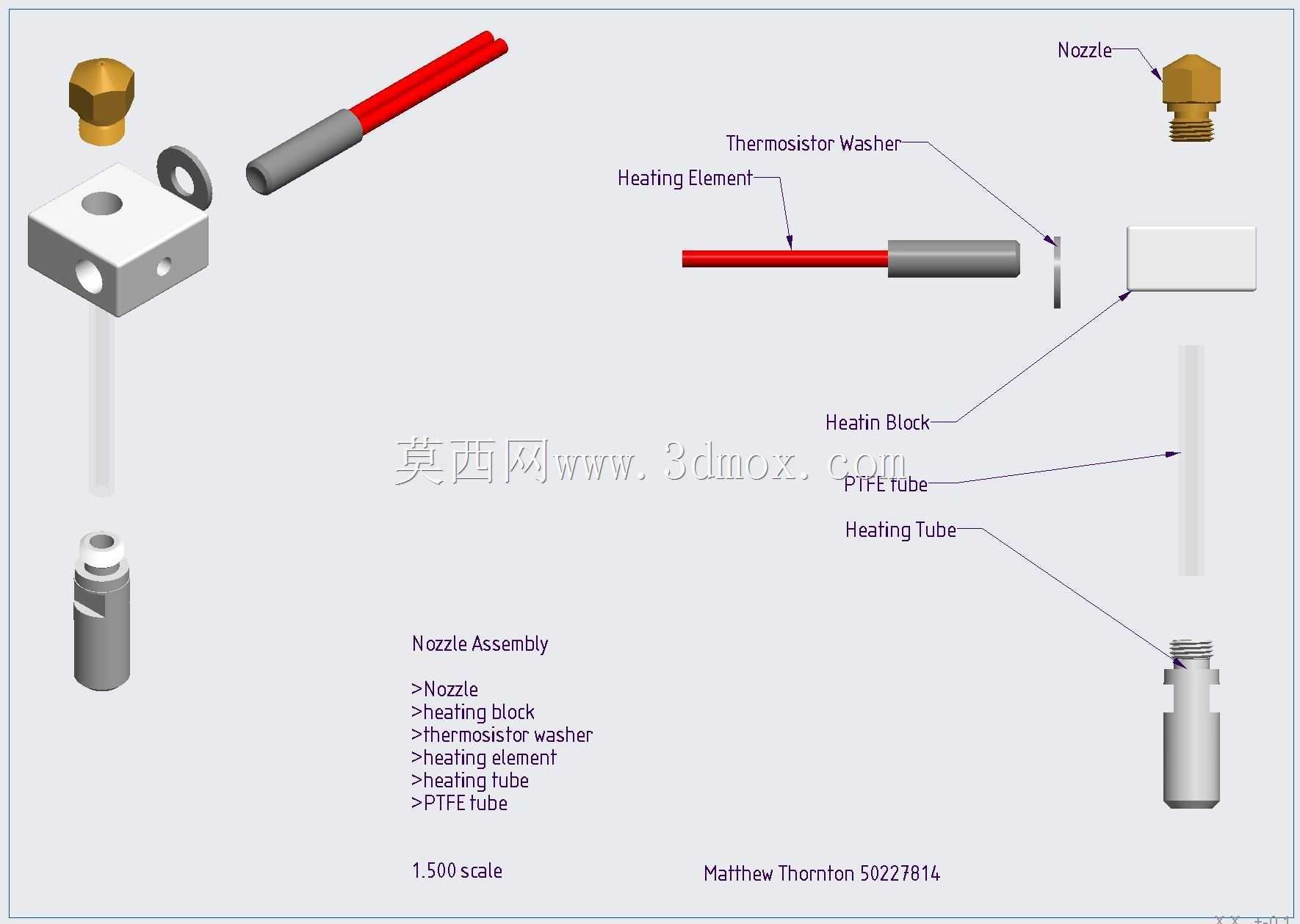

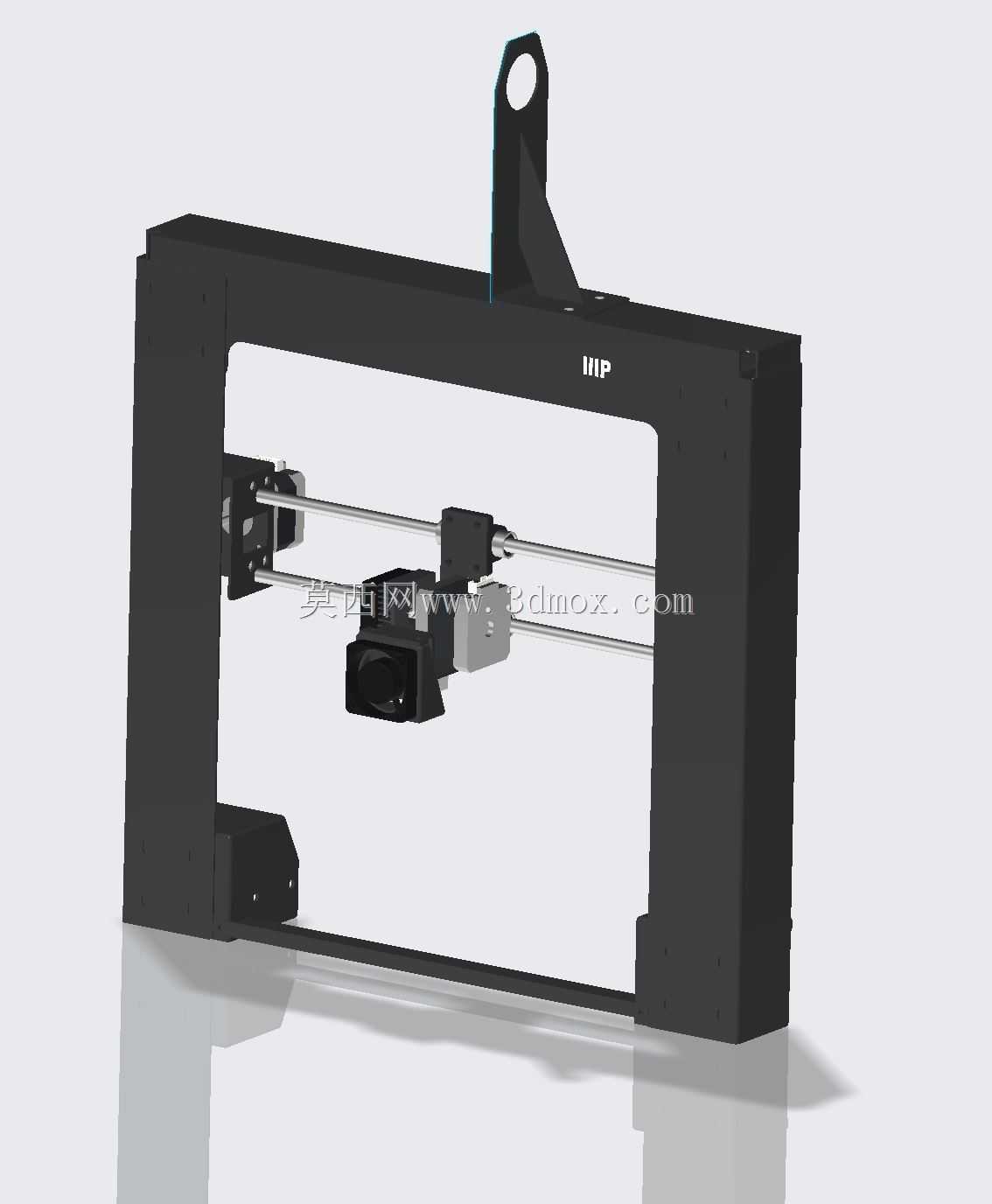

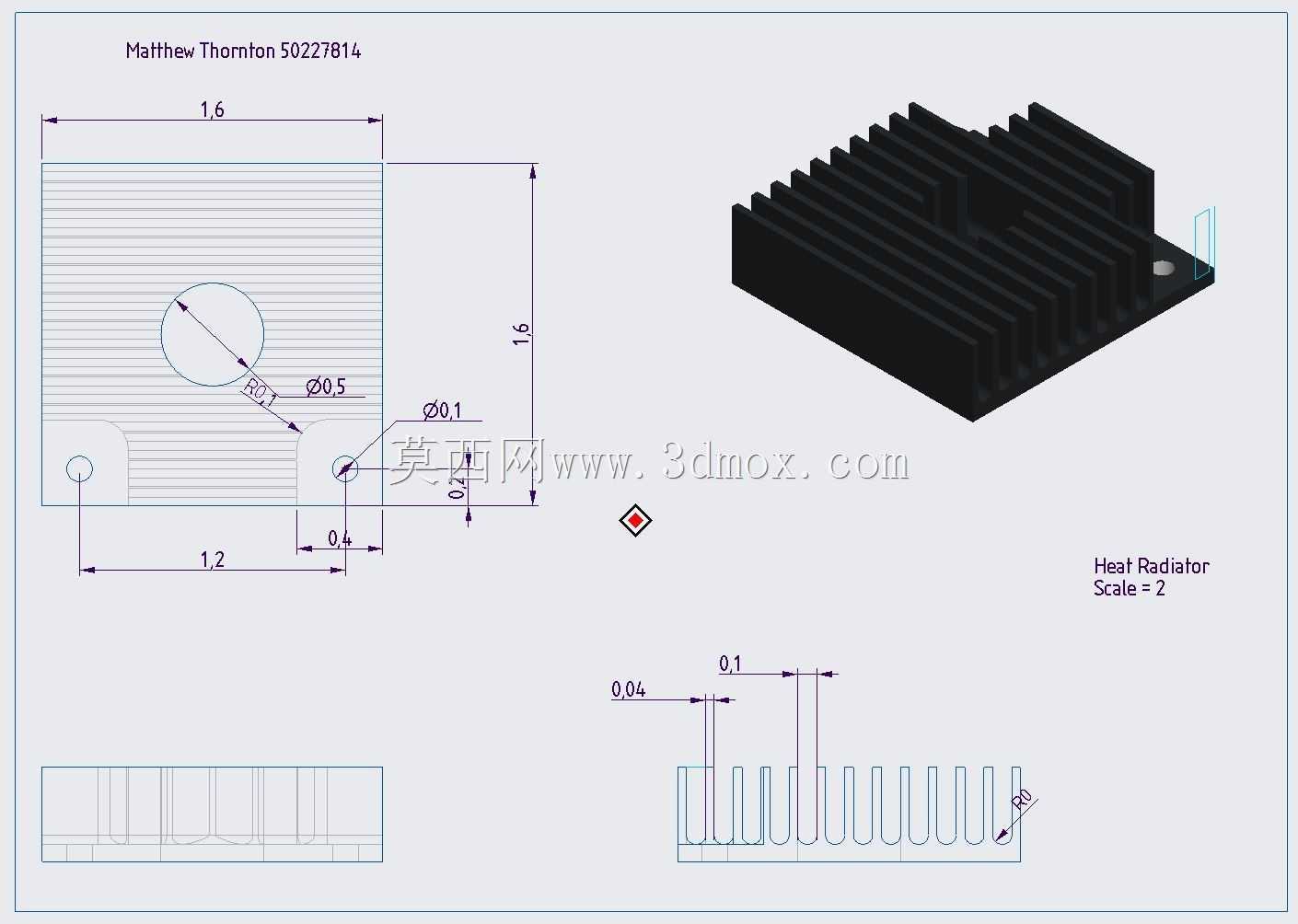

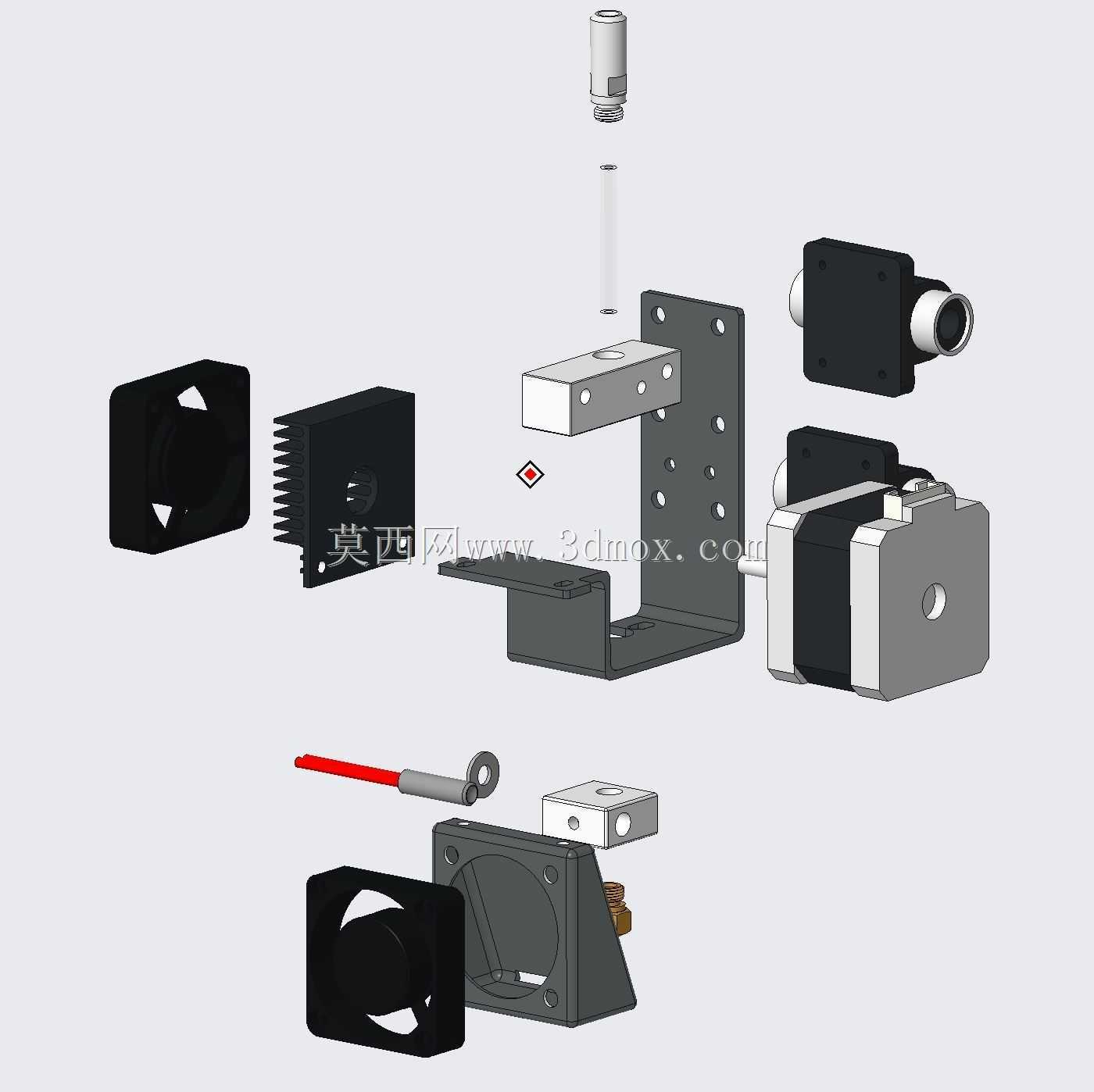

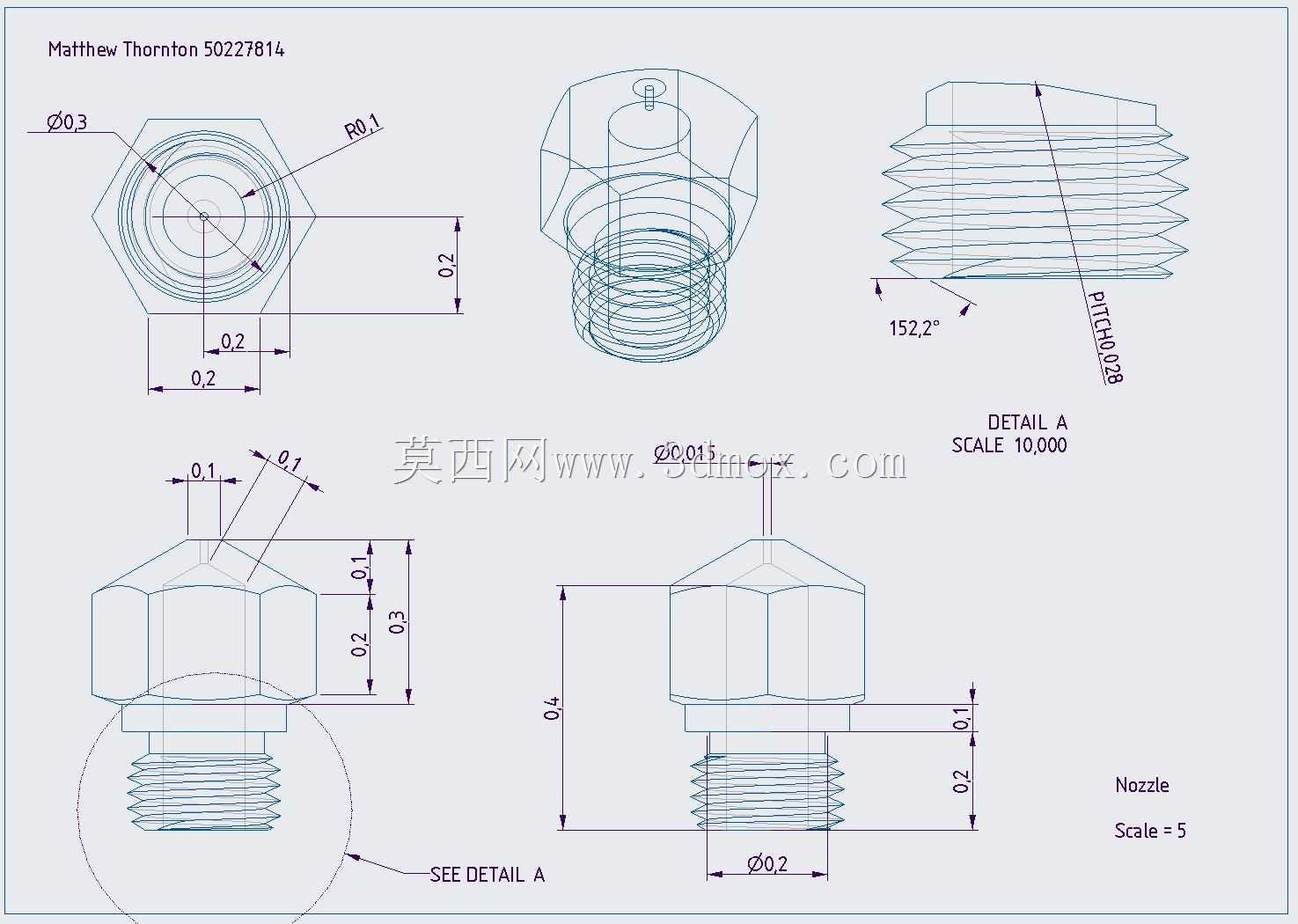

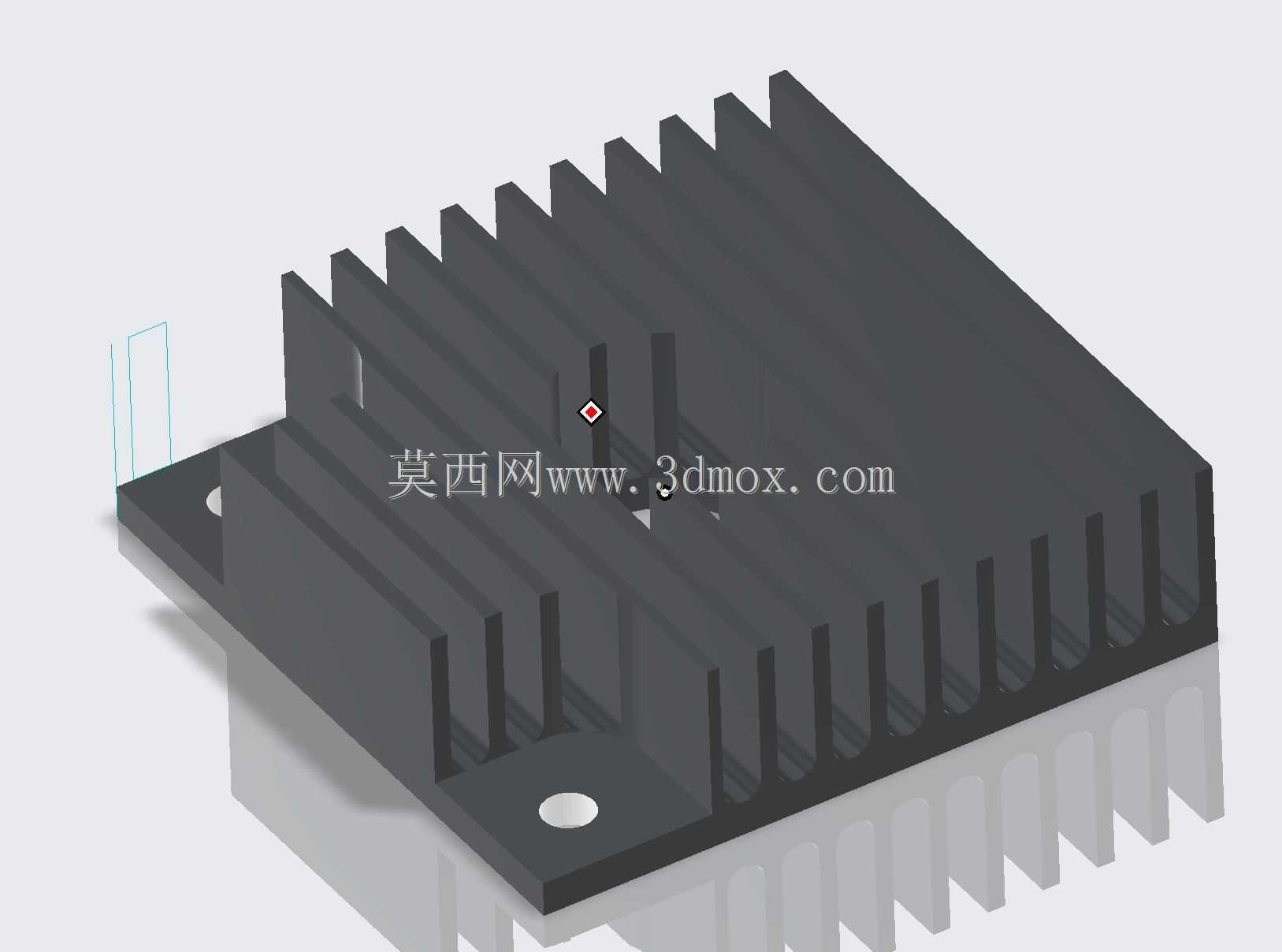

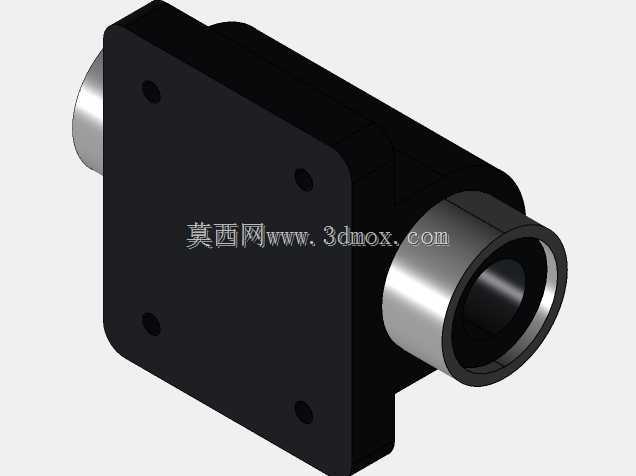

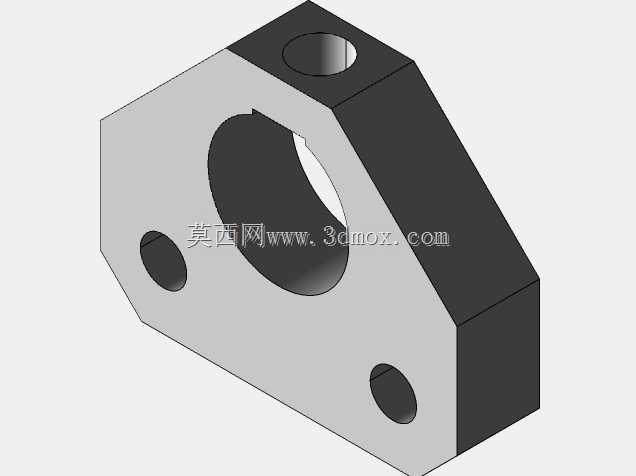

该结构为桌面级熔融沉积成型设备的上半核心功能段，主要面向个人创客、小型工作室、校园创新实训等场景的小尺寸零件快速成型需求，可覆盖创意手办制作、课程设计零件打样、小型功能件验证、非标治具小批量试制等日常使用场景，能够在有限的桌面占用空间内实现稳定的三维实体成型作业。整体采用经典的龙门式框架布局，左右两侧为一体式立式支撑侧板，通过顶部横向连接构件形成稳定的封闭受力框架，这种结构设计能够有效抵消打印过程中X轴运动组件高速往复移动产生的侧向倾覆力矩，减少框架共振带来的打印层纹偏移问题，保障长时间连续打印的成型精度。框架中部平行布置两根高精度光轴作为X向运动导轨，挤出喷头组件通过直线轴承套接在光轴上，可沿X轴方向实现平稳顺畅的往复移动，光轴两端通过定位座与两侧侧板刚性连接，安装时需保证两根光轴的平行度公差控制在0.05mm以内，避免运动卡滞或喷头走位偏差。顶部设置的带孔吊装构件可适配设备上半段与下半机身的快速定位安装，安装时可通过该吊装孔实现装配过程中的临时吊挂对位，降低整机装配的对位难度，同时该构件也可作为走线支架的固定点位，规整喷头加热、测温、步进电机的连接线缆，避免线缆随运动组件拖拽磨损。挤出组件集成了进料喉管、加热块、喷嘴与散热风道，可实现1.75mm直径耗材的稳定熔融挤出，配合Z向升降平台即可完成逐层堆叠的成型作业，框架的横向内空尺寸决定了设备X向的最大打印幅面，两侧侧板的安装孔位与下半机身的Z向导轨、送料机构完全匹配，装配时无需额外打孔改件即可完成整机上半段的快速拼接。设计过程中充分考虑了桌面设备的轻量化需求，侧板采用薄壁加筋的结构形式，在保证整体结构刚性的前提下尽可能降低构件重量，减少整机的整体负重，同时框架内侧预留了限位开关、同步带张紧机构的安装位置，可实现运动行程的软限位保护与传动皮带的张力快速调节，日常维护时无需拆解整体框架即可完成易损件的更换与调试作业。
