立式双缸空气压缩机组结构设计

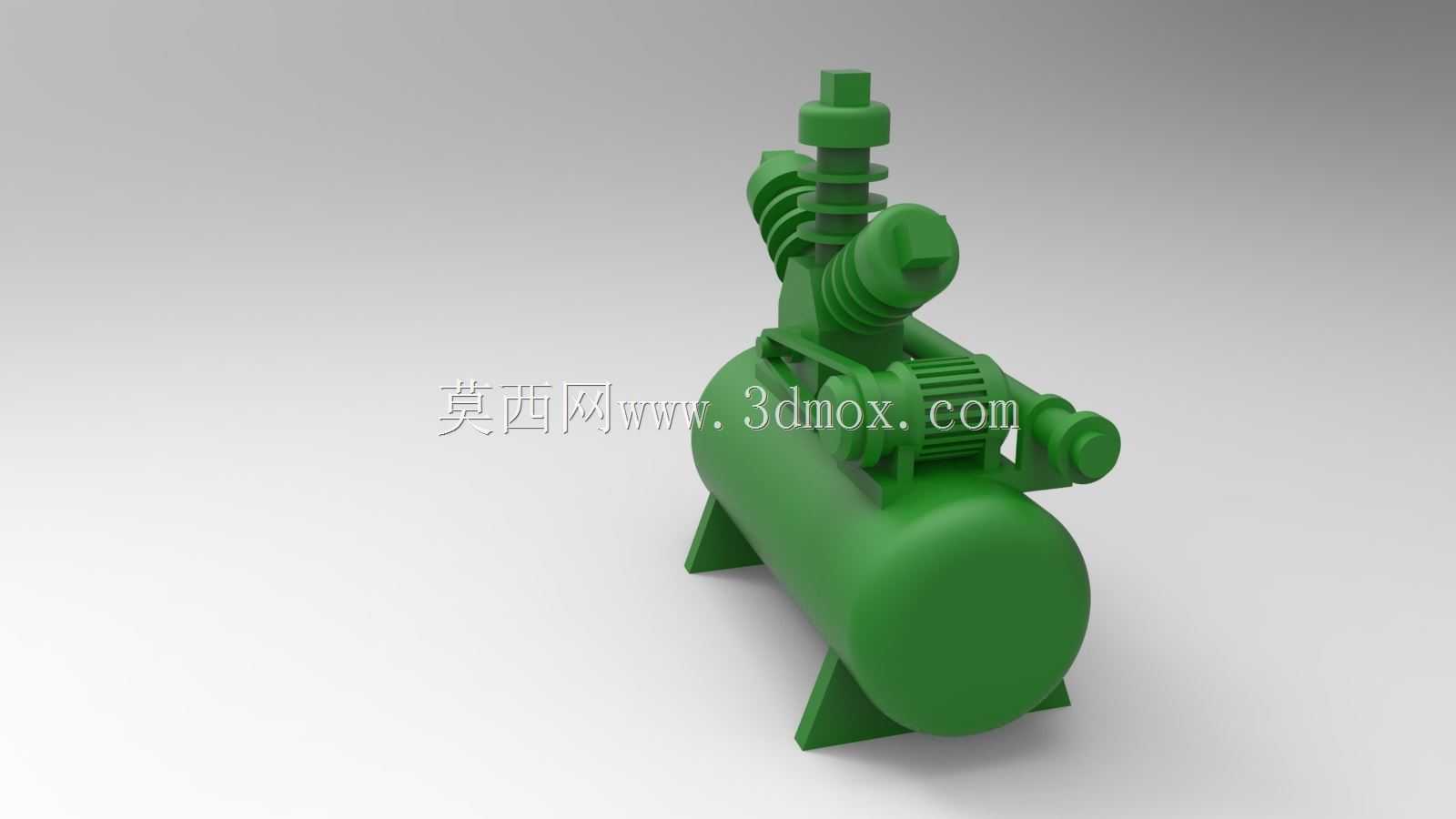

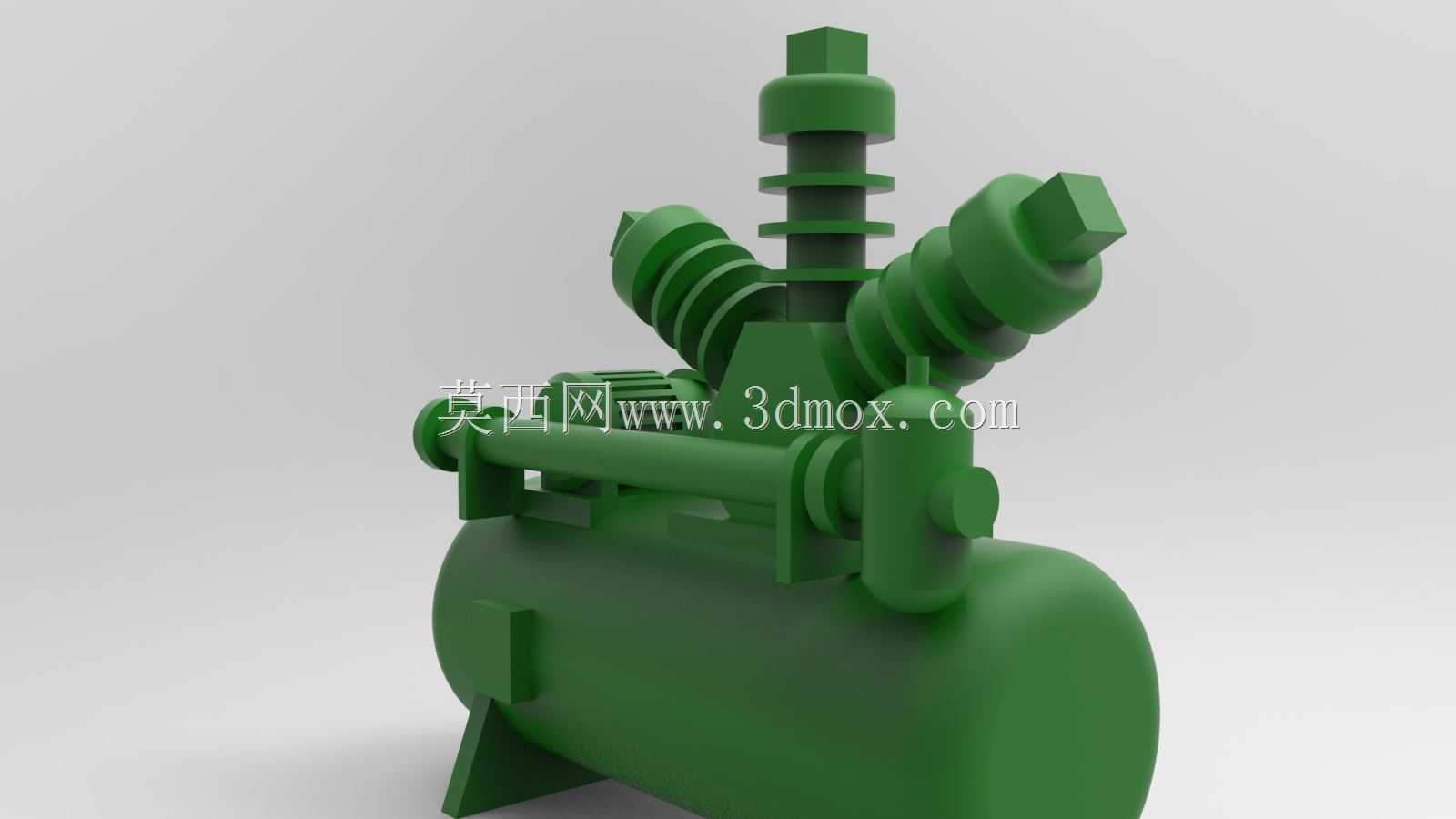

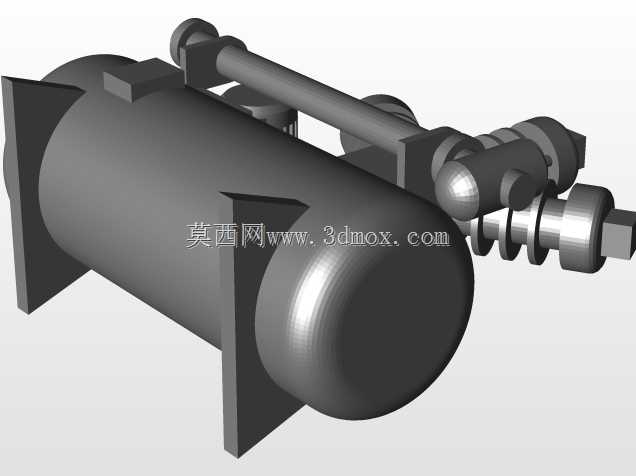

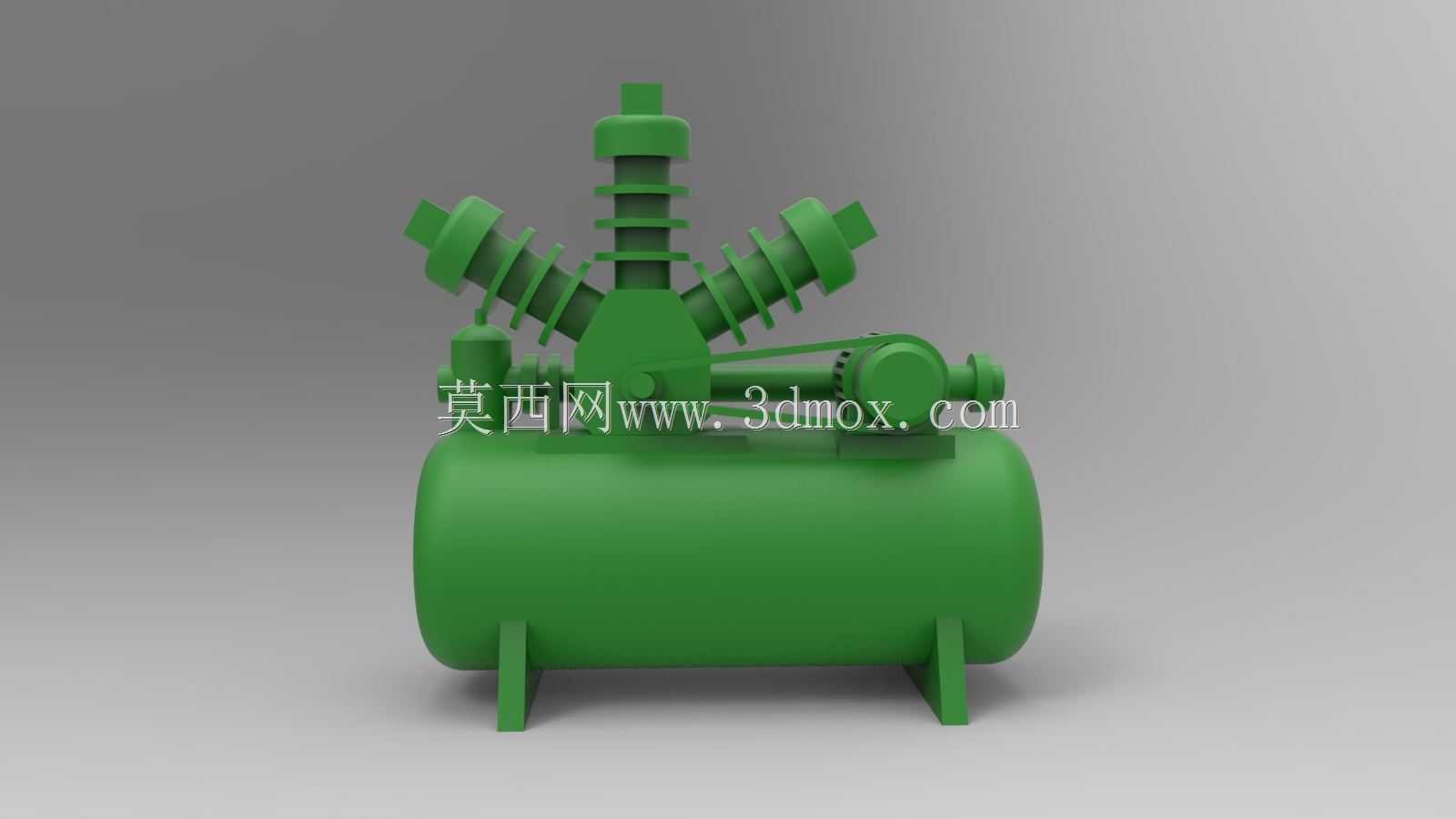

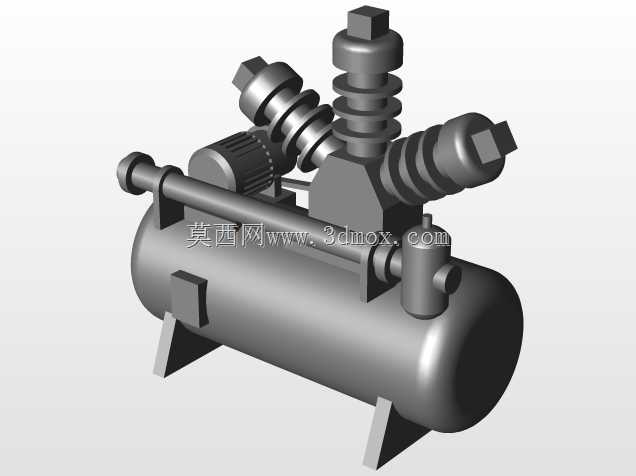

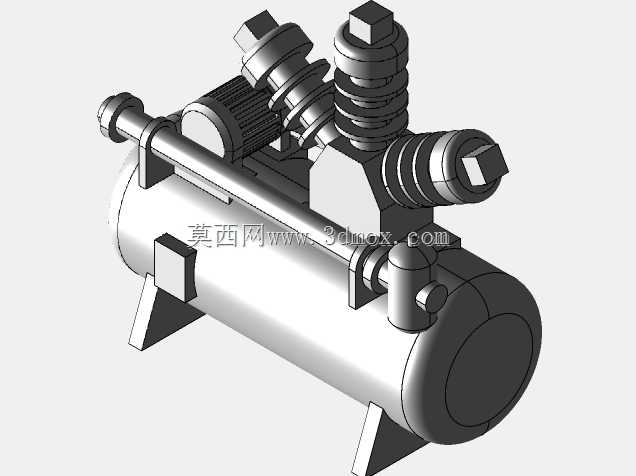

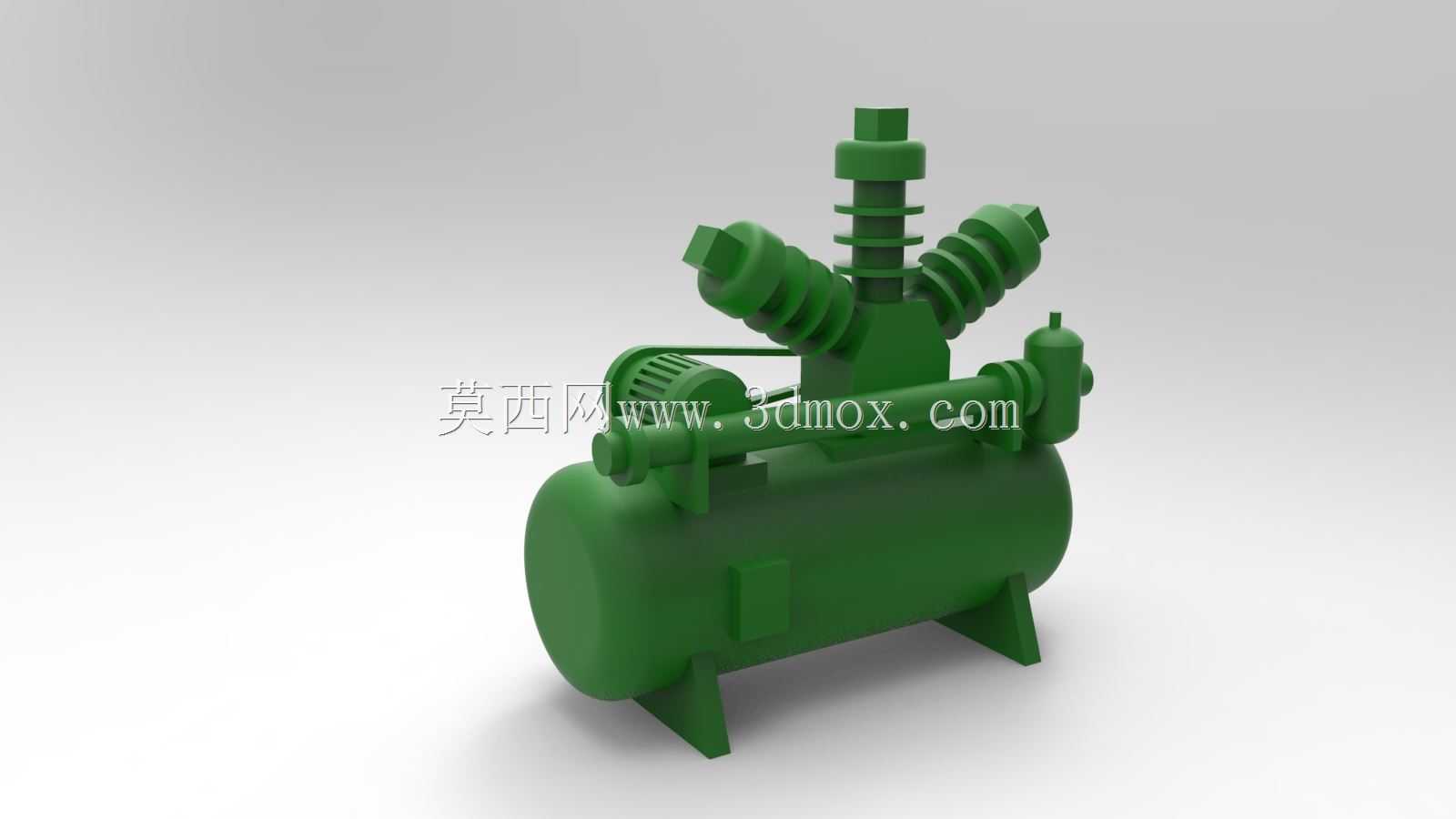

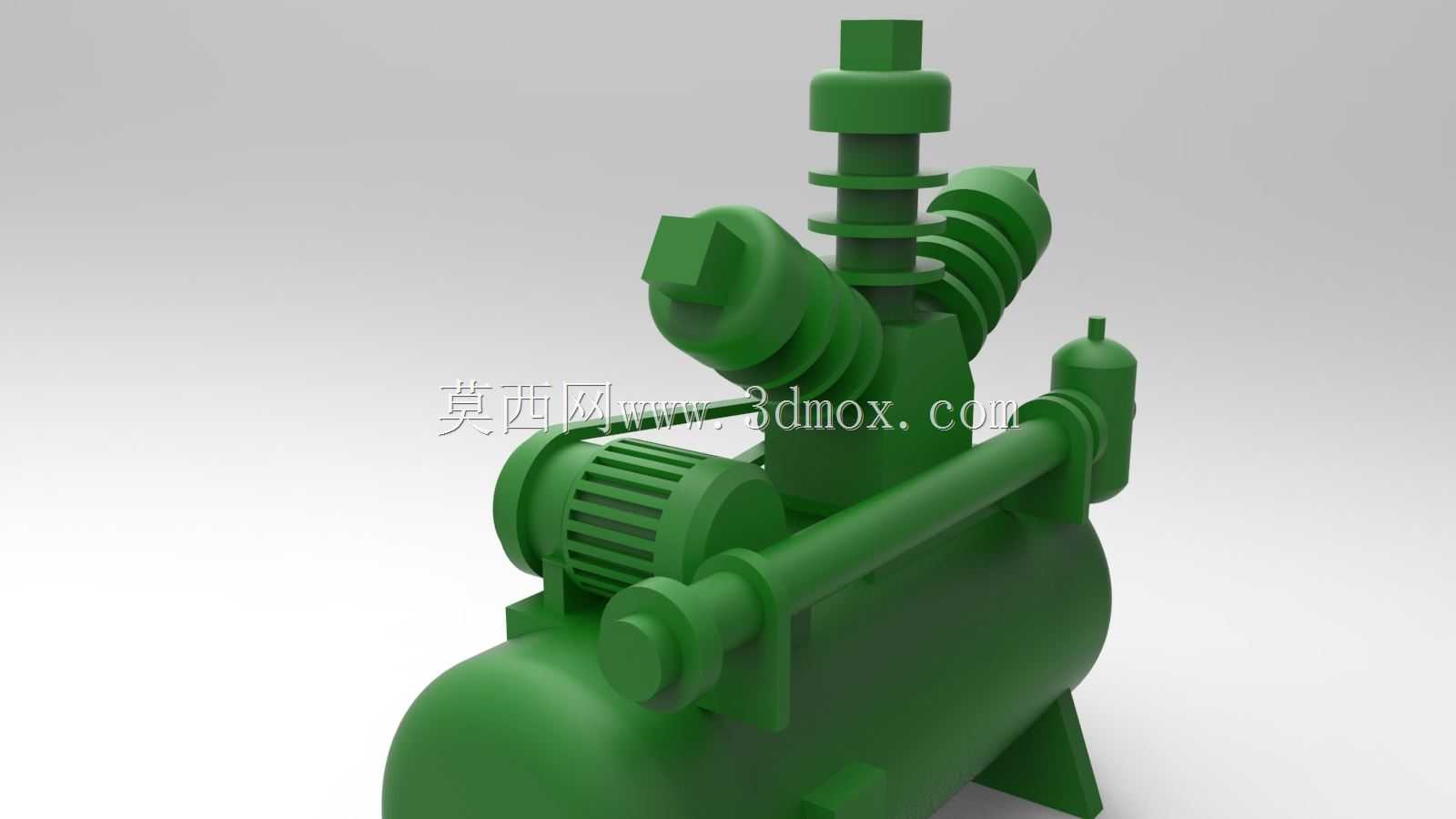

这款双缸空气压缩机组是工业气动系统的核心动力供给设备，广泛适配机械加工车间气动夹具供能、汽修门店气动工具驱动、家装喷涂作业气源供给、小型自动化生产线气动执行件动力输出等多类场景，能够持续稳定输出符合压力要求的压缩空气，为各类依赖气压驱动的设备、工具提供可靠动力源。设备整体采用卧式储气罐搭配上部立式压缩主机的布局结构，下部卧式圆柱形储气罐承担压缩空气存储、稳压的核心作用，可缓冲压缩主机间歇工作带来的压力波动，避免输出气压骤升骤降影响后端用气设备的运行稳定性，罐体底部设置三点式支撑脚，可直接放置在平整硬化地面完成安装，无需额外浇筑复杂固定基础，安装边界要求低，适配多数中小型作业场地的空间条件。上部压缩主机采用双缸对称布局，两组压缩缸呈倾斜角度对称分布在曲轴箱两侧，相比单缸结构能够大幅提升压缩效率，同时平衡曲轴运转的往复惯性力，降低设备运行过程中的振动幅度与机械噪音，主机顶部设置分级式进气过滤与调压结构，可对进入缸体的空气进行初步过滤，阻挡大颗粒粉尘进入压缩腔磨损缸体与活塞部件，延长核心部件的使用寿命。主机侧部集成了散热翅片与传动护罩，传动结构内置在护罩内部，既能够避免运转过程中异物卷入传动部件引发安全事故，也可通过空气流动带走压缩过程产生的热量，控制主机运行温度在合理区间。设备的气路接口统一设置在罐体侧部端盖位置，便于用户根据实际使用需求对接不同规格的输气管路、安全阀、排污阀等附属配件，整体结构紧凑，占地面积小，日常维护时仅需定期打开罐体底部排污阀排出积存冷凝水、清理进气滤芯即可，运维操作门槛低，能够满足中小规模用气场景的长期连续使用需求。
