立式集成结构一体式压缩装置

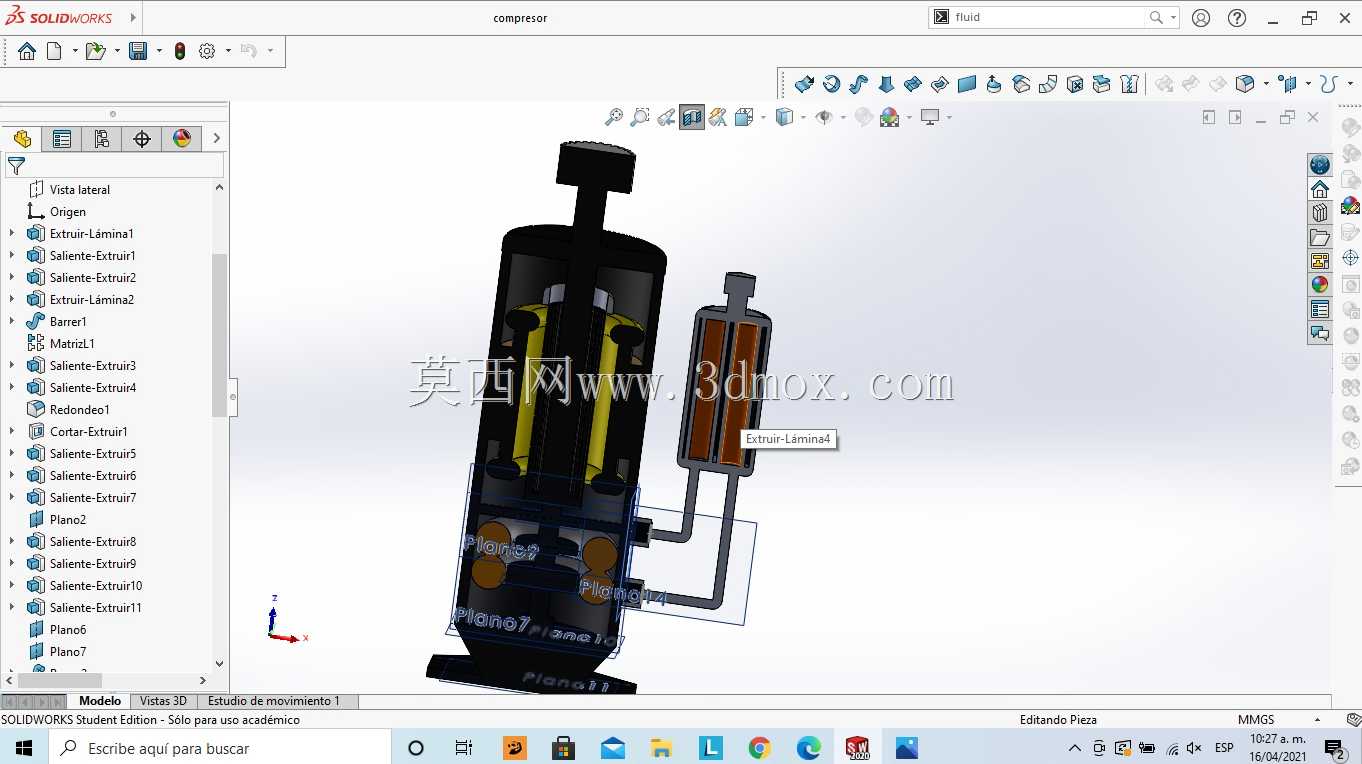

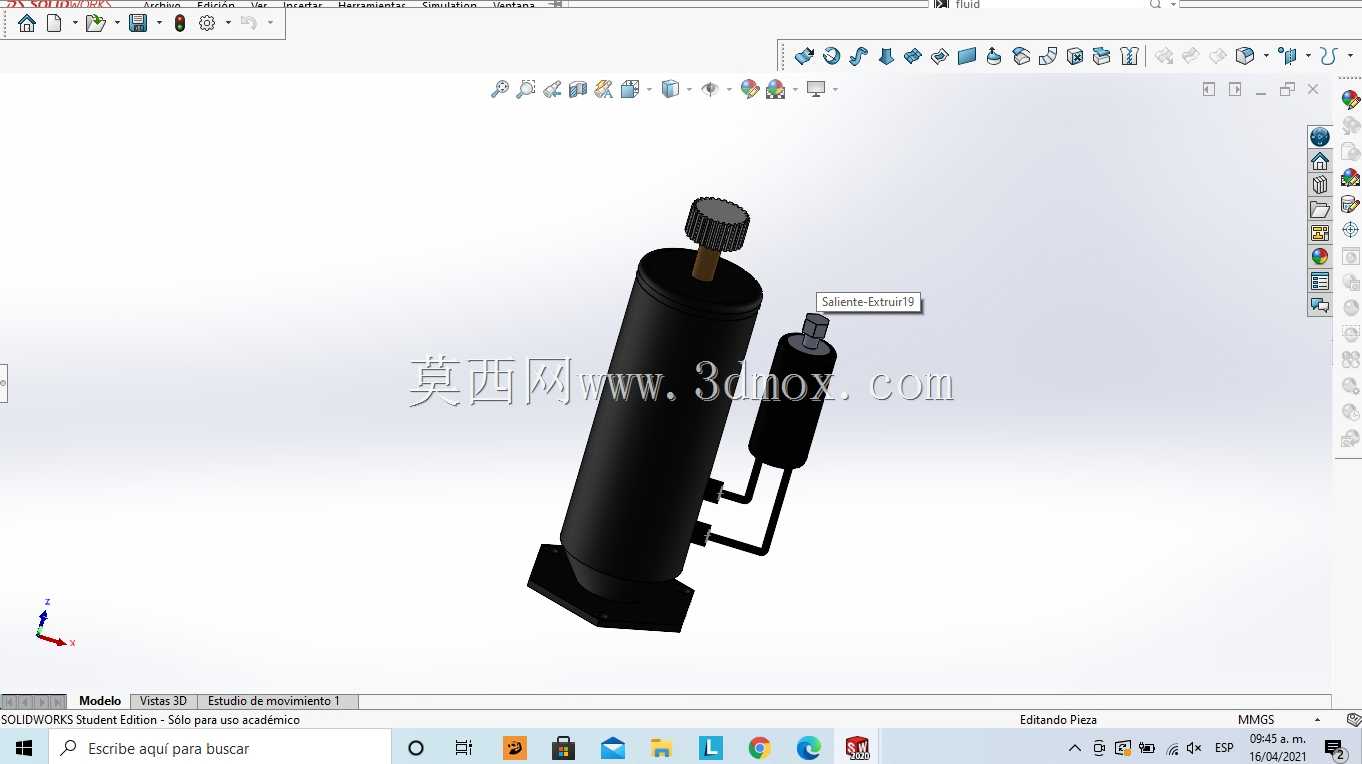

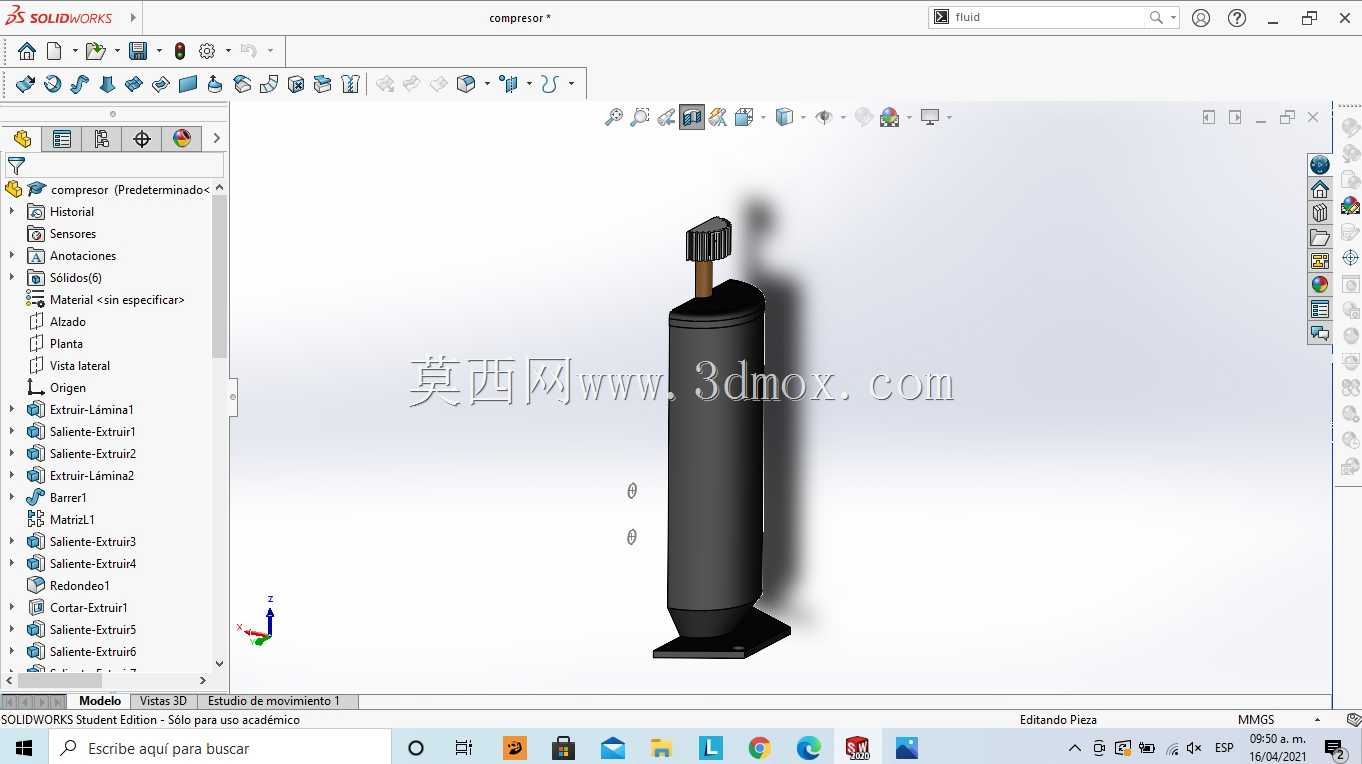

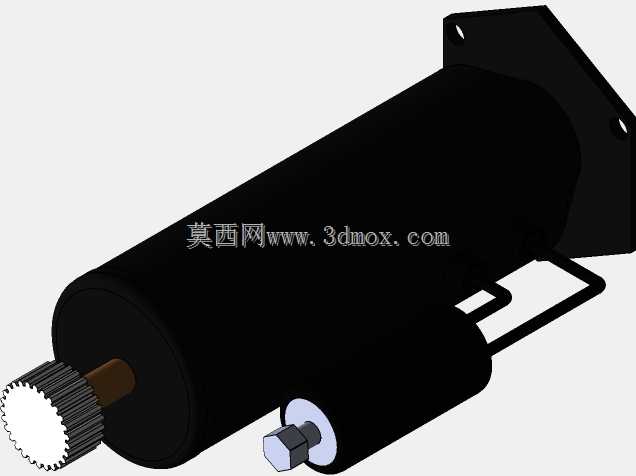

这款一体式压缩装置采用立式集成化结构设计，主要面向小型气动系统、便携制冷回路、实验台流体增压等对安装空间有严格限制的应用场景，可独立完成低压流体的吸入、逐级压缩与高压排出作业，无需额外搭配外置气液分离、缓冲构件，能大幅缩减配套管路的布设长度与连接点位，降低系统整体的泄漏风险。从实际用途来看，该装置可适配小流量压缩空气供给、小型制冷回路冷媒压缩、低压惰性气体增压等工况，既可以作为小型气动设备的内置动力源，也能作为实验测试系统的独立压缩单元使用，适配多种洁净度要求的流体介质作业需求。在功能特性上，装置将压缩腔体、驱动构件、密封组件、导流流道全部整合在单一立式壳体内，内部采用同轴对称布局，运动构件沿竖直方向往复动作，运行过程中侧向受力均匀，可有效降低运动副的偏磨损耗，延长密封件的使用寿命；内部流道采用顺滑过渡设计，减少流体在腔体内的折返阻力，提升压缩过程的容积效率，同时立式结构的底部预留了稳定的安装支撑面，顶部设置驱动连接端，可直接与对应规格的驱动单元对接，无需额外设计转接支架。设计思路上，这款装置摒弃了传统分体式压缩设备分散布局的方案，从安装空间受限的实际使用痛点出发，将所有功能构件沿竖直轴线堆叠排布，在保证压缩行程满足设计压比要求的前提下，尽可能压缩横向占用空间，让装置可以嵌入到狭小的设备内腔中安装；内部密封结构采用多级组合密封形式，针对压缩过程中的高低压交变工况做了适配，可在持续往复运行中保持可靠的密封性能，避免高压流体沿运动构件间隙泄漏。外形尺寸与安装边界方面，装置整体为细长立式柱形结构，底部安装面为平整的方形支撑结构，预留了对应的固定安装孔位，安装时仅需保证竖直方向的同轴度即可，横向占用空间远小于同排量的卧式压缩装置；顶部驱动端的连接尺寸做了通用化设计，可适配常规的旋转驱动、直线驱动对接需求，外部壳体无突出的外置管路与构件，安装时无需预留额外的横向操作空间，仅需在侧面预留流体接口的对接空间即可完成全部管路连接，整体安装边界规整，便于在紧凑的设备布局中完成布设。
