红色重卡驾驶室3D打印可动结构设计

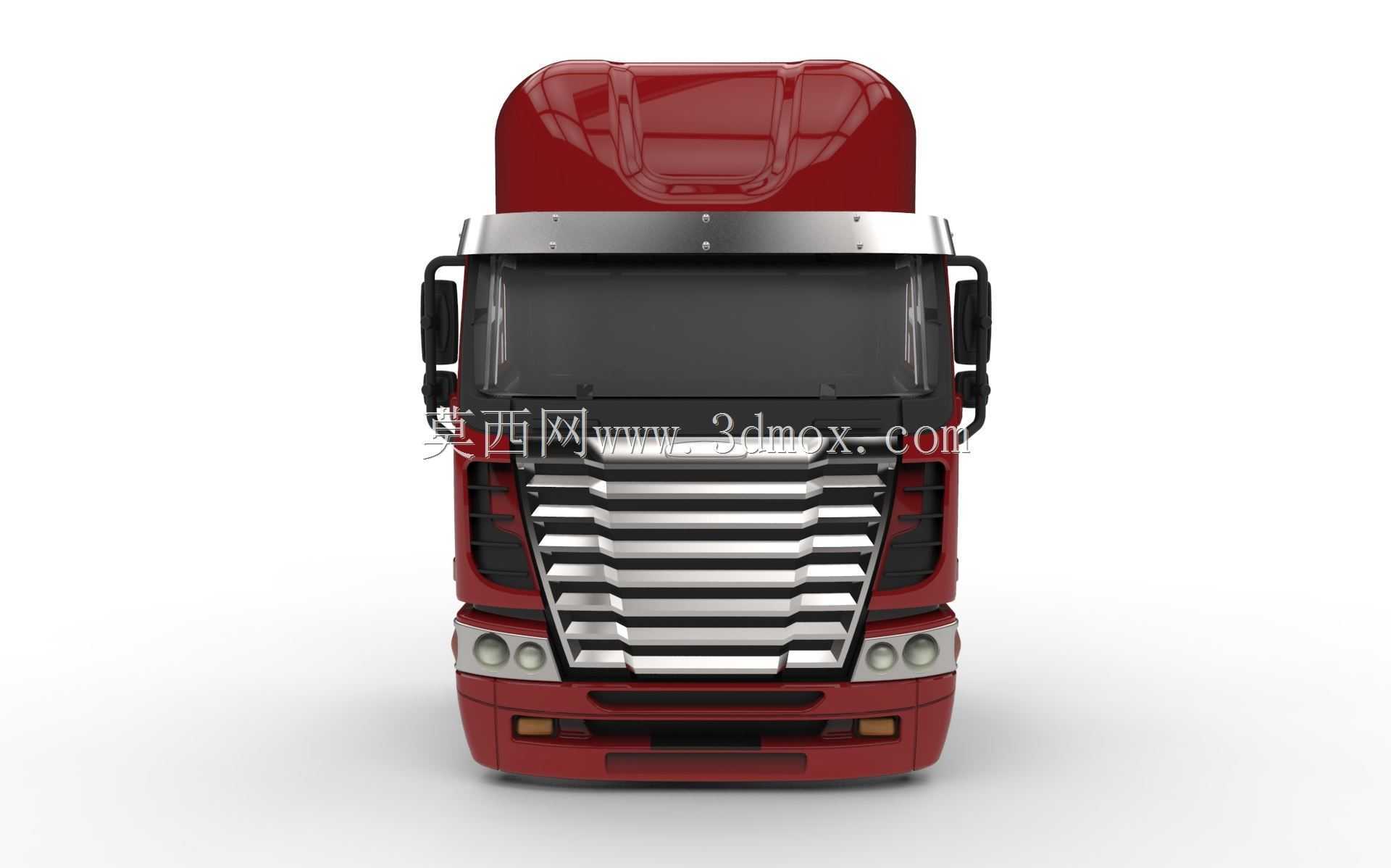

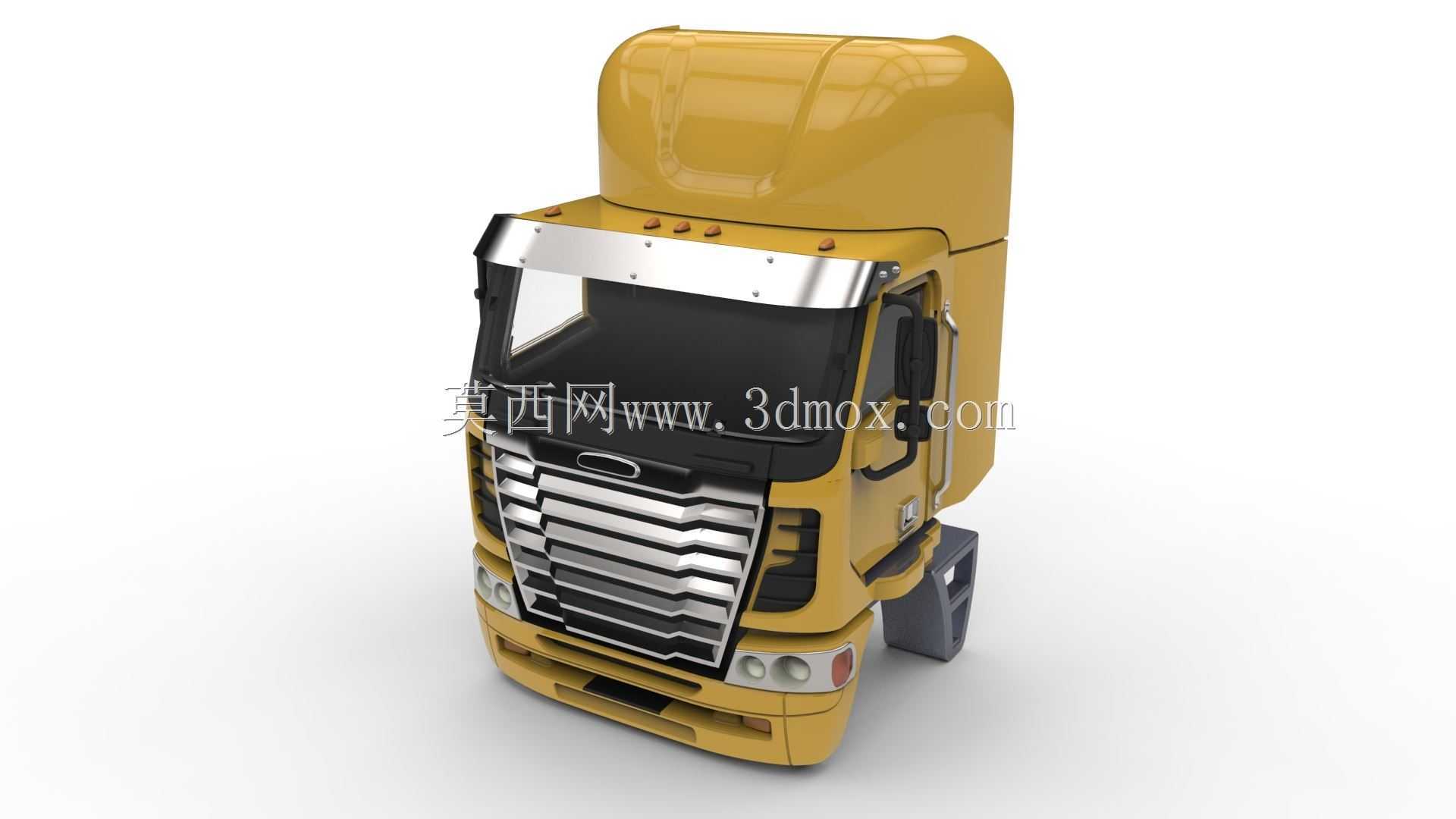

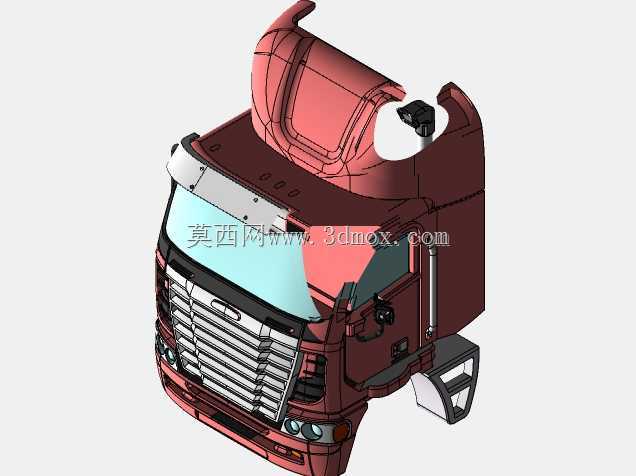

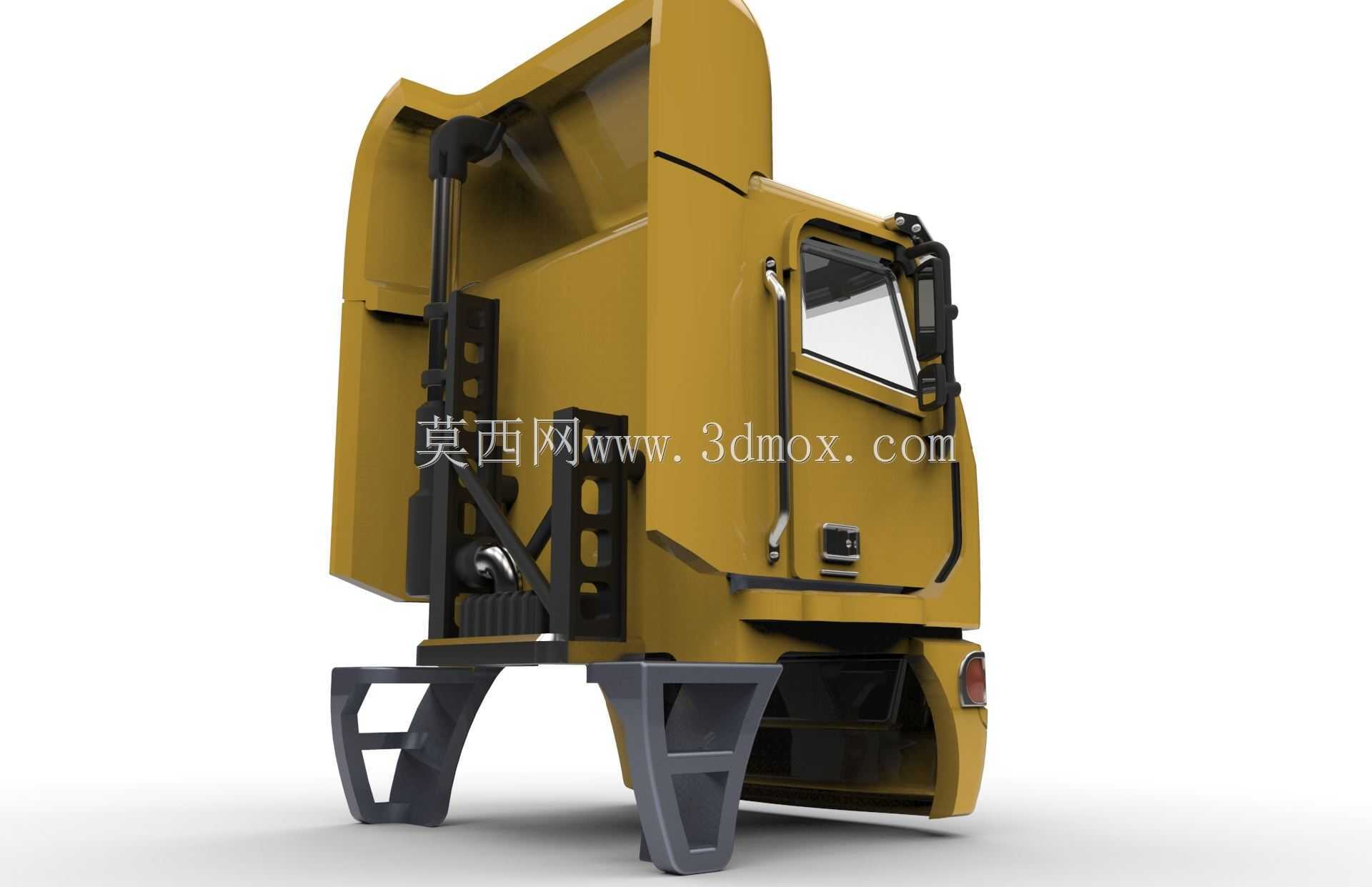

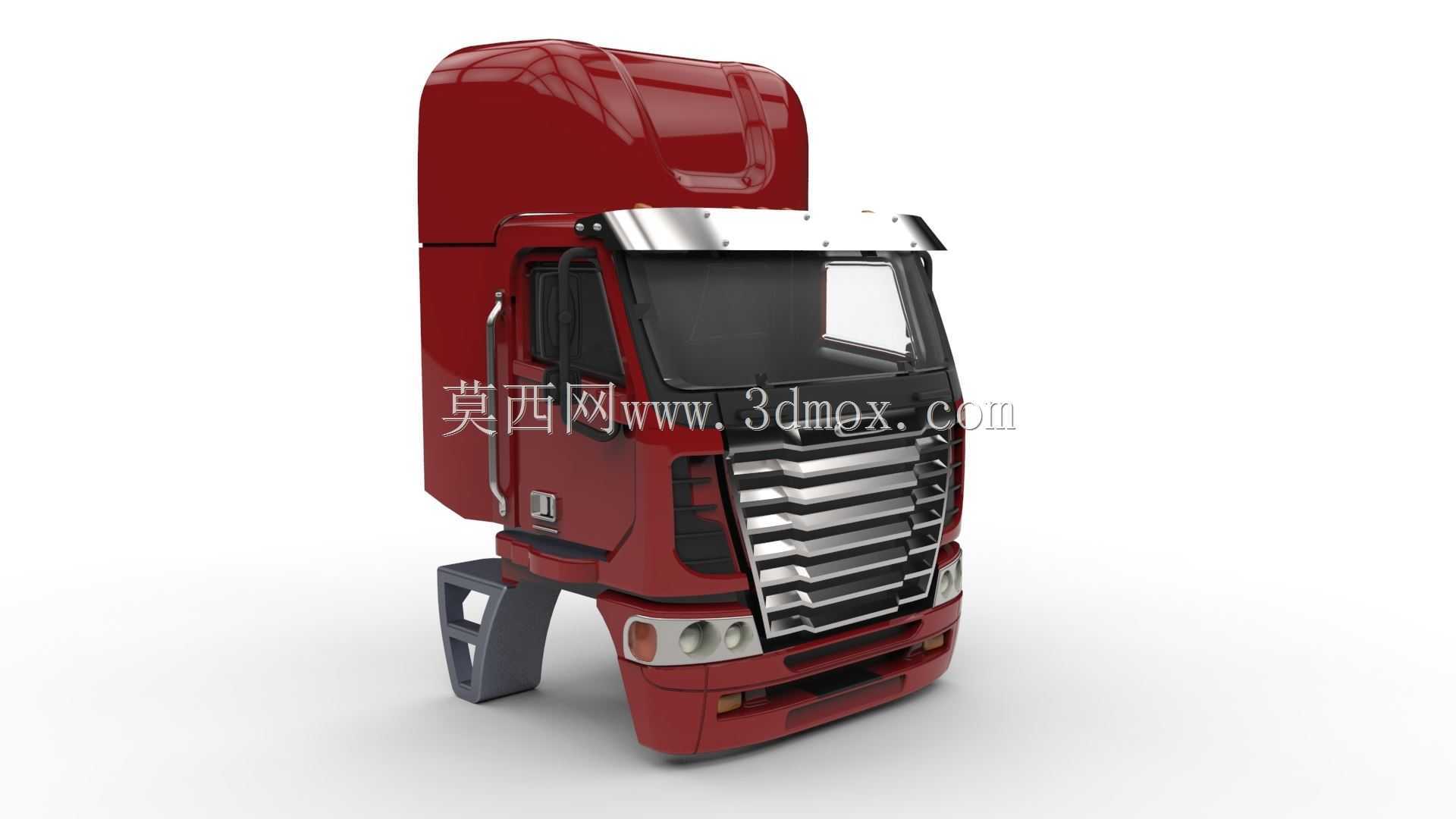

该模型为面向3D打印场景设计的重型卡车驾驶室结构，核心应用场景覆盖商用车教具演示、桌面收藏玩具制作、卡车结构科普展示三大领域，可直接适配FDM与光固化3D打印工艺，无需额外添加支撑结构即可完成整体打印，打印完成后可搭配简易转轴结构实现驾驶室前部翻转功能，还原真实重卡驾驶室的检修开启逻辑。从实际用途来看，该模型既可以作为商用车结构教学的具象化演示载体，帮助学习者快速理解重卡驾驶室的外部轮廓与开合逻辑，也可作为静态拼装玩具的核心部件，搭配自行制作的卡车底盘、货厢部件组成完整的重卡模型，还可用于文创周边的小批量定制生产，适配桌面摆件、车模收藏等细分需求。产品功能特性上，模型整体还原了美式长头重卡驾驶室的高顶卧铺结构，前部进气格栅采用分层镂空设计，既还原了真实重卡的散热格栅视觉效果，也在打印过程中减少了悬垂结构的支撑需求，两侧后视镜安装位预留了标准插接口，可直接插入直径2mm的打印杆件作为后视镜支架，前保险杠位置预留了牌照安装位与车灯嵌合槽，可嵌入透明树脂打印的灯罩部件提升仿真度，驾驶室下部的连接支架采用一体化设计，可直接与通用卡车底盘的安装位对接，无需额外打孔改装。设计思路层面，整体建模过程优先考虑3D打印的工艺可行性，所有外表面圆角均设置为R1以上，避免打印过程中出现尖角翘边问题，所有壁厚统一设置为1.8mm，适配0.4mm喷嘴的常规打印线宽，保证打印件的结构强度同时减少耗材消耗，驾驶室顶部的导流罩采用与主体一体化的曲面设计，既还原了真实重卡降低风阻的导流结构，也避免了分体打印带来的拼接缝隙问题。外形尺寸与安装边界上，模型整体长度为120mm，宽度为75mm，高度为110mm，下部连接支架的安装孔间距为40mm，安装面距离驾驶室底部的高度为15mm，可直接适配市面上主流的1:24比例重卡车模底盘，翻转角度最大可达45度，完全满足展示驾驶室内部结构的演示需求，所有外凸部件的突出量均控制在5mm以内，避免打印过程中出现部件断裂问题，整体打印完成后无需大量打磨即可直接进行上色处理。
