小型三角坡面浴室屋顶承重框架结构

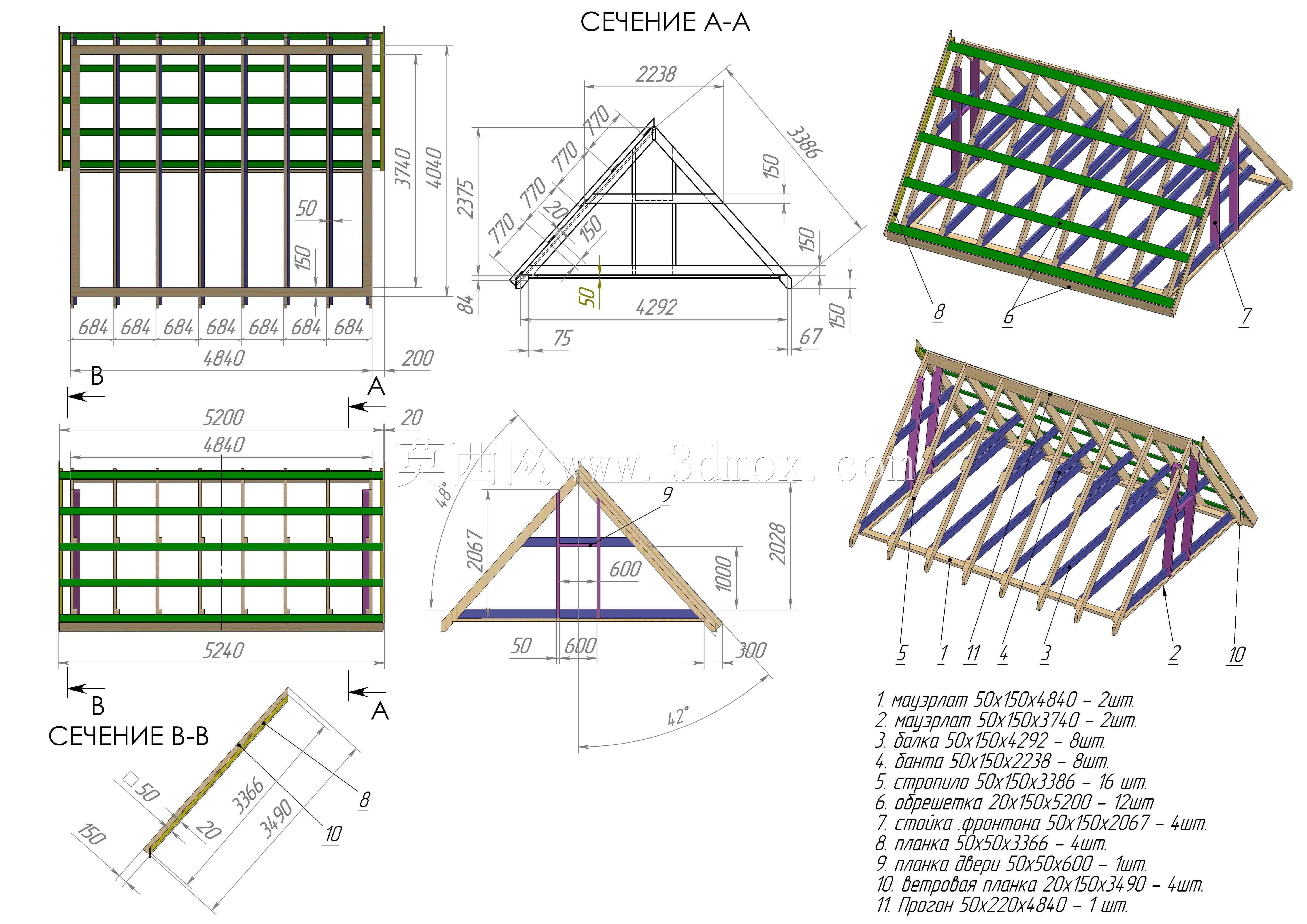

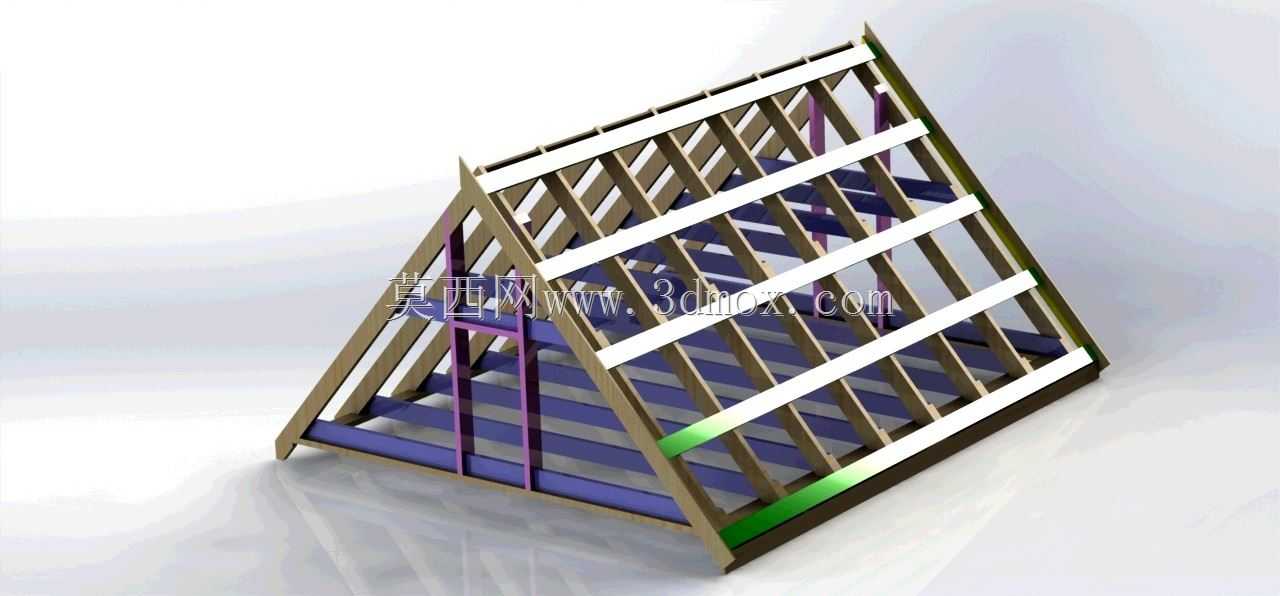

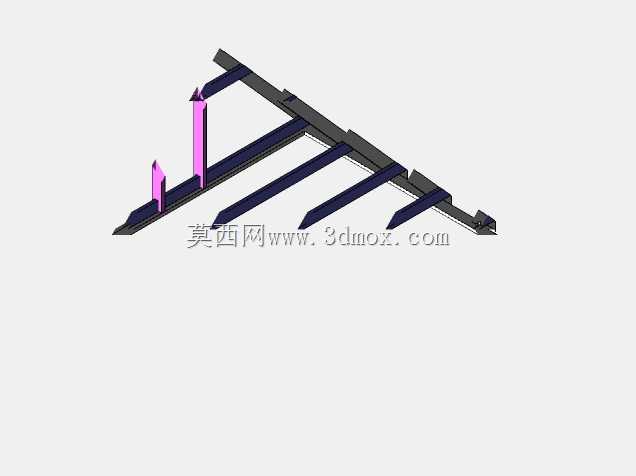

该结构为适配小型独立浴室的三角坡面屋顶承重框架，主要应用于乡村自建小型洗浴空间、户外独立淋浴房的顶部承重施工场景，核心作用是承担屋面铺装材料的重量、抵御常规雨雪荷载与户外风力作用，为浴室顶部提供稳定的结构支撑，同时预留出屋面保温层、防水层的安装空间，适配小型浴室的紧凑建设需求。从功能特性来看，该框架采用双坡面三角稳定构型，整体为对称式结构，两侧坡面坡度一致，能够快速引导屋面雨水向两侧排出，避免屋面积水渗漏；框架主体由多组平行排布的木质椽条作为坡面受力主体，椽条沿坡面斜向均匀布置，间距经过荷载计算匹配常规屋面瓦、防水卷材的铺装要求，椽条之间设置多道横向白色连接压条，将分散的椽条连为整体，避免单根椽条受力偏移；框架内部设置紫色竖向金属支撑构件，在三角结构的中部形成竖向受力传递路径，将屋面中部的荷载直接传导至底部基础圈梁，底部设置蓝色横向底梁，作为整个框架的承重基座，底梁与竖向支撑、斜向椽条的连接节点做了加固处理，能够分散整体结构的受力，避免节点处应力集中导致结构变形。在设计思路上，该框架优先考虑小型浴室的施工便捷性，所有构件均采用标准化尺寸设计，可在工厂预制完成后运输到现场直接拼装，无需现场复杂裁切，适配小型空间的快速施工需求；结构选型上充分利用三角形的几何稳定特性，无需额外设置复杂的斜向支撑即可满足承重要求，整体耗材少、自重轻，对下部浴室墙体的承重要求较低，适合砖混、轻质板材等多种墙体形式的浴室使用。从外形尺寸与安装边界来看，该框架整体为等腰三角构型，底部宽度适配常规3米开间的小型浴室，坡面垂直高度满足浴室顶部1.2米左右的吊顶空间需求，框架整体厚度控制在合理范围，不会过多占用浴室内部的使用空间；安装时底部蓝色底梁需要与浴室顶部的圈梁或墙体压顶做锚固连接，两侧椽条外端伸出底梁一定距离，形成屋面挑檐，可引导雨水远离浴室墙体，避免墙面被雨水冲刷侵蚀，框架内部预留的空隙可直接填充保温棉、铺设防水卷材与屋面瓦，无需额外做二次结构找平，大幅降低施工难度与建设成本。
