60毫米级微型涡喷动力装置结构设计

这款微型涡喷动力装置主要面向小型航模、实验类轻型飞行器的动力配套场景，适配翼展在1.2-2米区间的固定翼航模、起飞重量不超过8千克的小型无人机以及科研场景下的微缩飞行器验证平台，能够为这类轻量化航空载体提供持续稳定的推力输出，满足低空低速飞行状态下的动力需求，也可作为航空动力教学的具象化演示教具，帮助学习者直观理解涡喷发动机的进气、压缩、燃烧、排气整套工作逻辑。

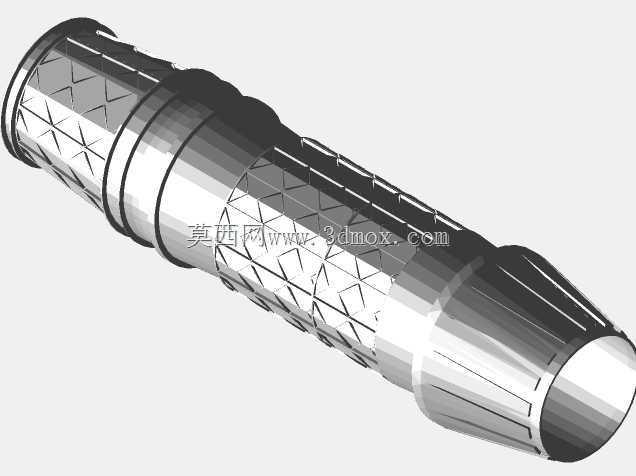

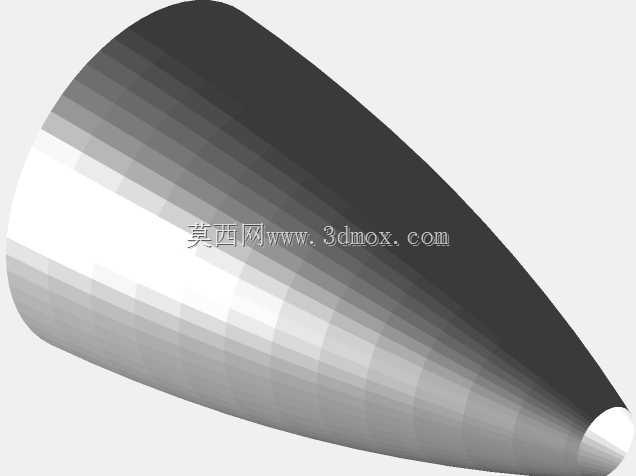

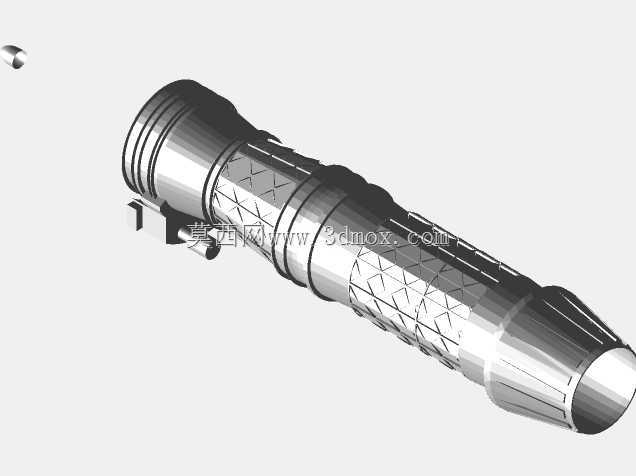

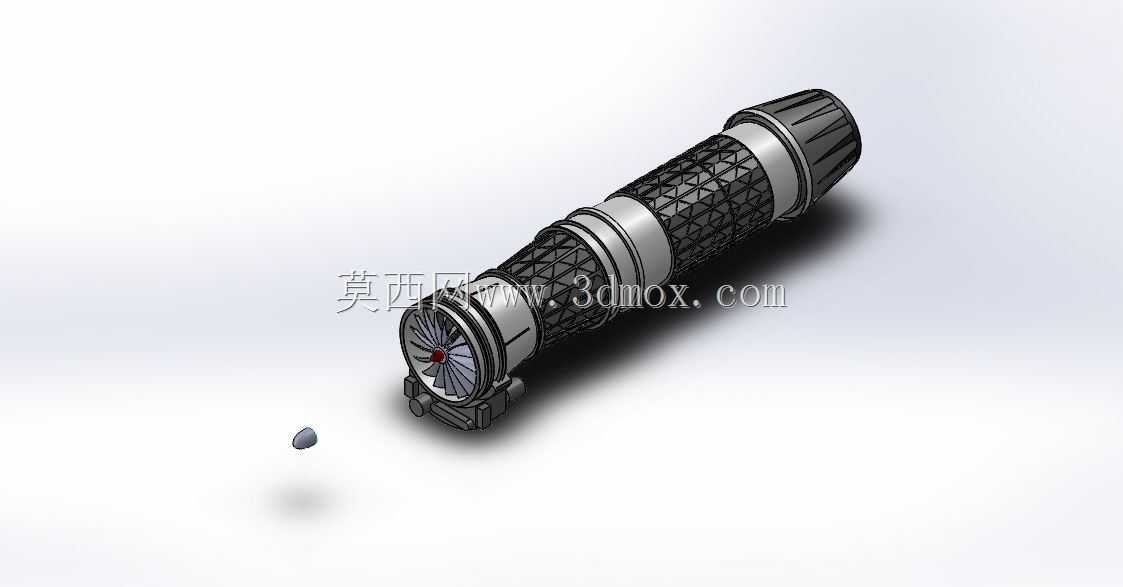

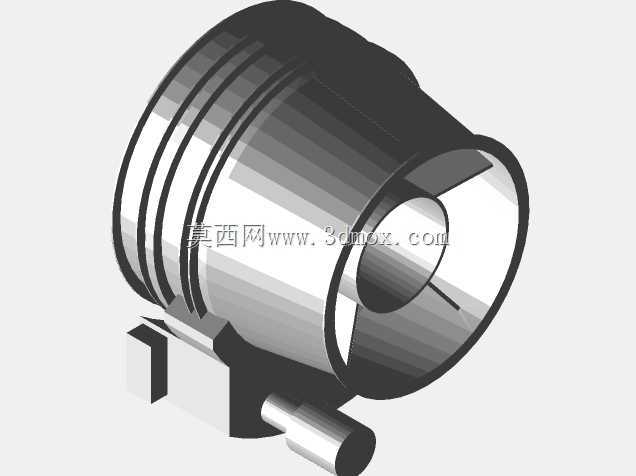

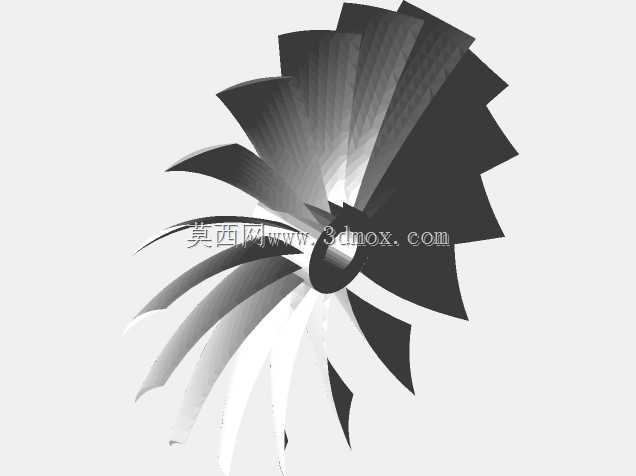

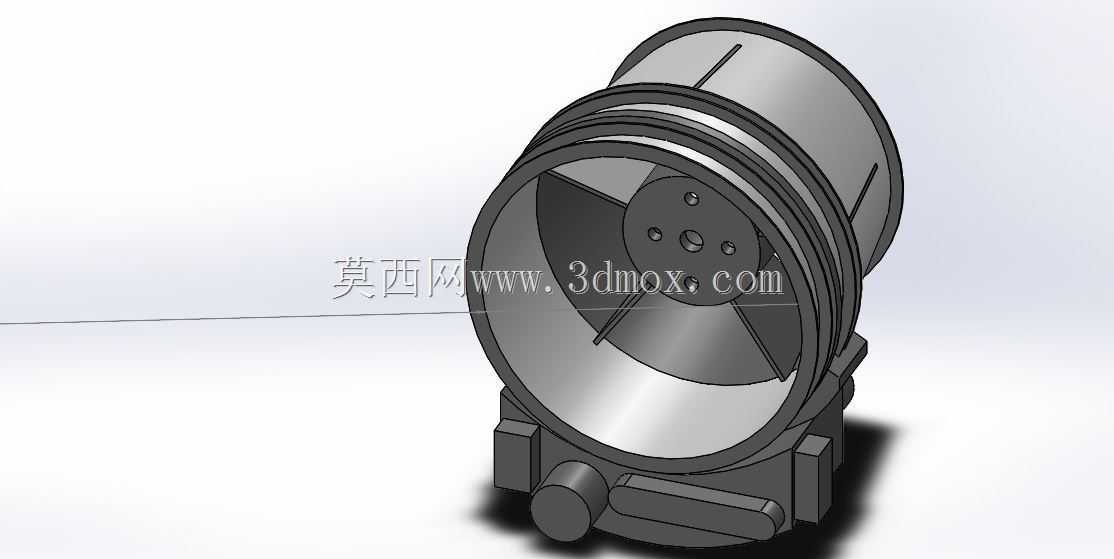

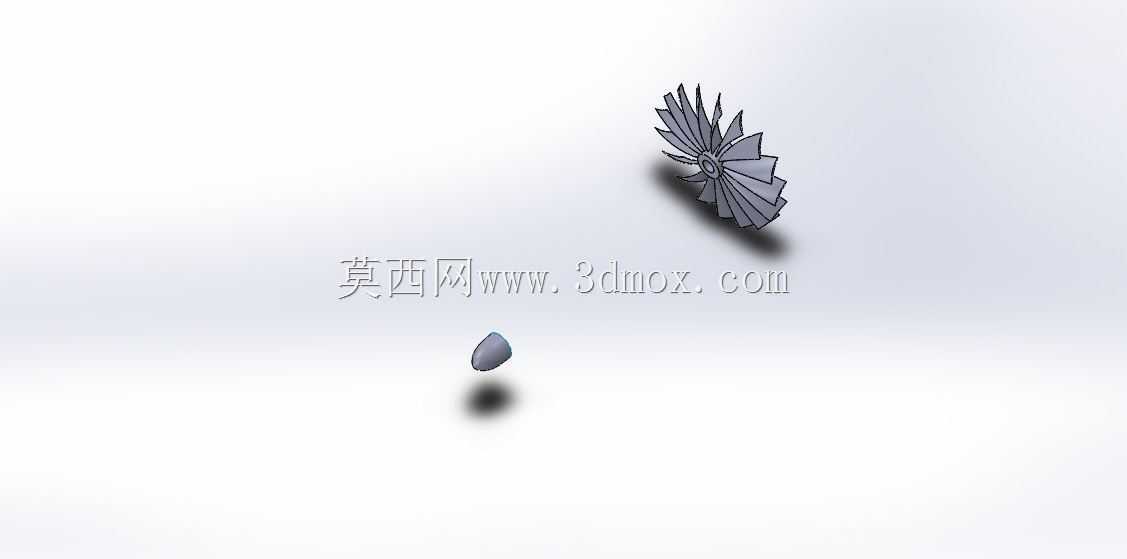

从功能特性来看，该装置完整还原了真实涡喷发动机的核心结构逻辑，前端设置多叶片进气风扇结构，能够在运转过程中稳定导入外部气流，中段采用分段式壳体设计，预留了压气机段、燃烧室段的结构安装空间，尾段为收敛型喷口结构，可将燃烧后的高温高压气流加速排出以产生推力。壳体表面设计了网格状加强筋结构，在不额外增加整体重量的前提下大幅提升了壳体的结构强度，能够承受运转过程中产生的振动与内部气压变化，相邻壳体段通过金属质感的环形箍件实现连接固定，既保证了连接位置的密封性，也方便后续的拆解维护与内部零件更换。

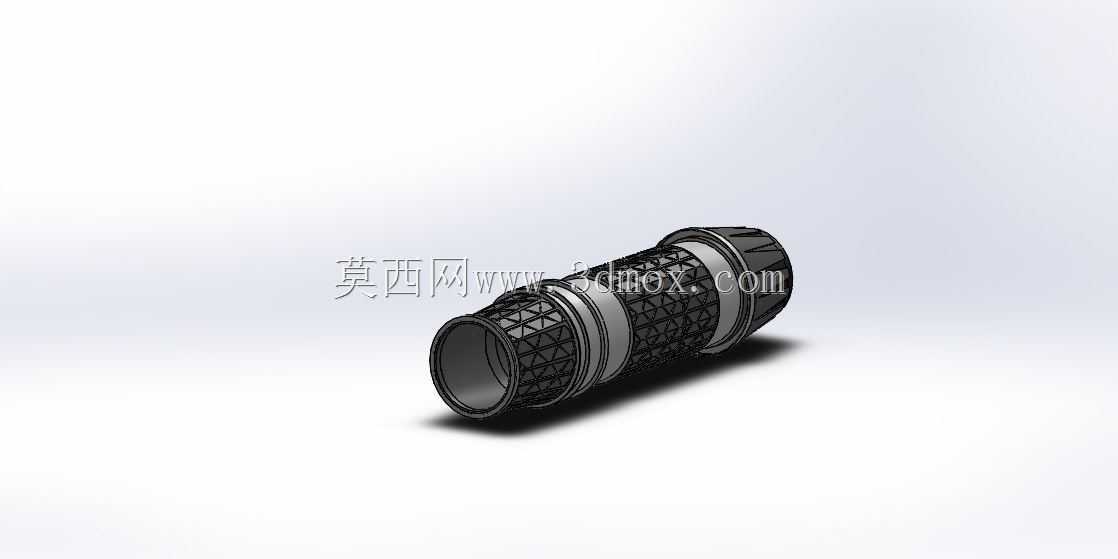

设计过程中优先兼顾了3D打印的工艺适配性，所有结构件均做了最小壁厚优化，避免打印过程中出现薄壁变形、支撑难以去除的问题，整体外形为等直径圆柱段加尾段收敛的流线型构型，最大外径控制在60毫米，总长度控制在180毫米以内，安装时仅需在飞行器机身内部预留直径65毫米、长度190毫米的圆柱形安装舱位，通过壳体底部的集成安装座即可完成与机身承力结构的固定，安装边界清晰，不需要对原有航模机身结构做大规模改造。整体结构在保证功能完整性的同时尽可能做了轻量化处理，成品自重可控制在300克以内，不会给小型飞行器带来过多的载荷负担，各部件的公差配合经过反复调整，打印完成后仅需简单打磨即可完成装配，不需要复杂的后期加工。
