双作用振荡式蒸汽动力装置结构设计

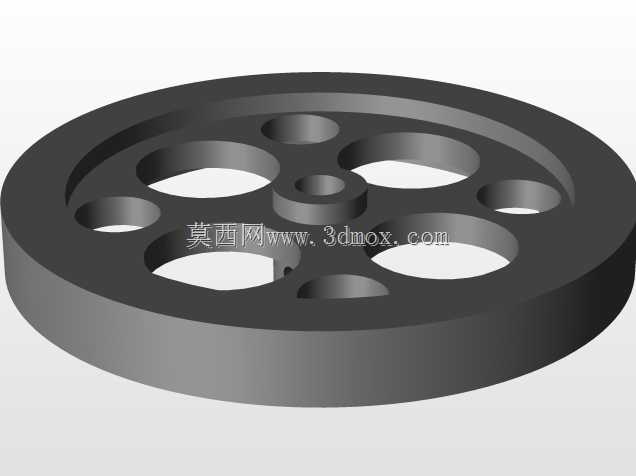

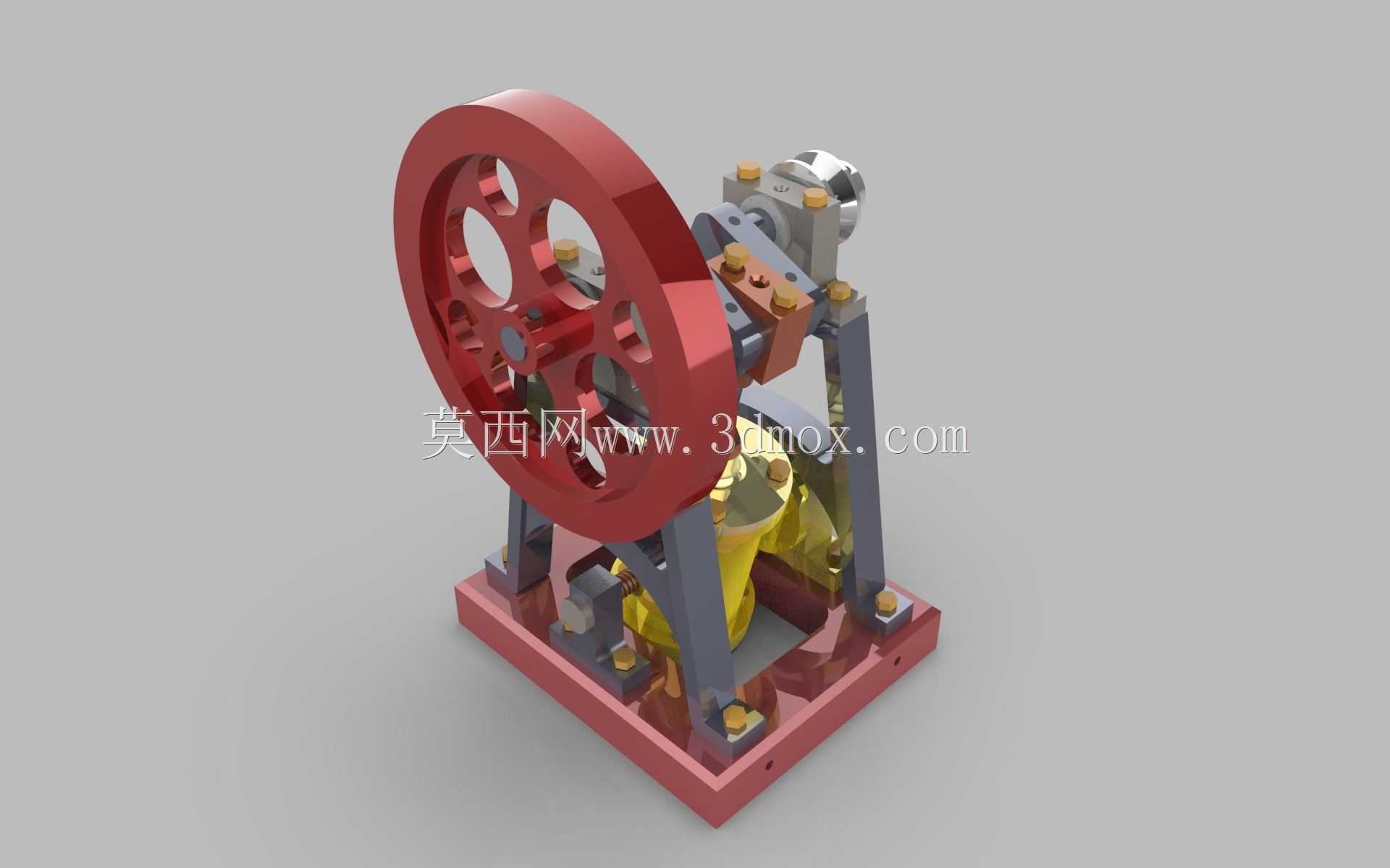

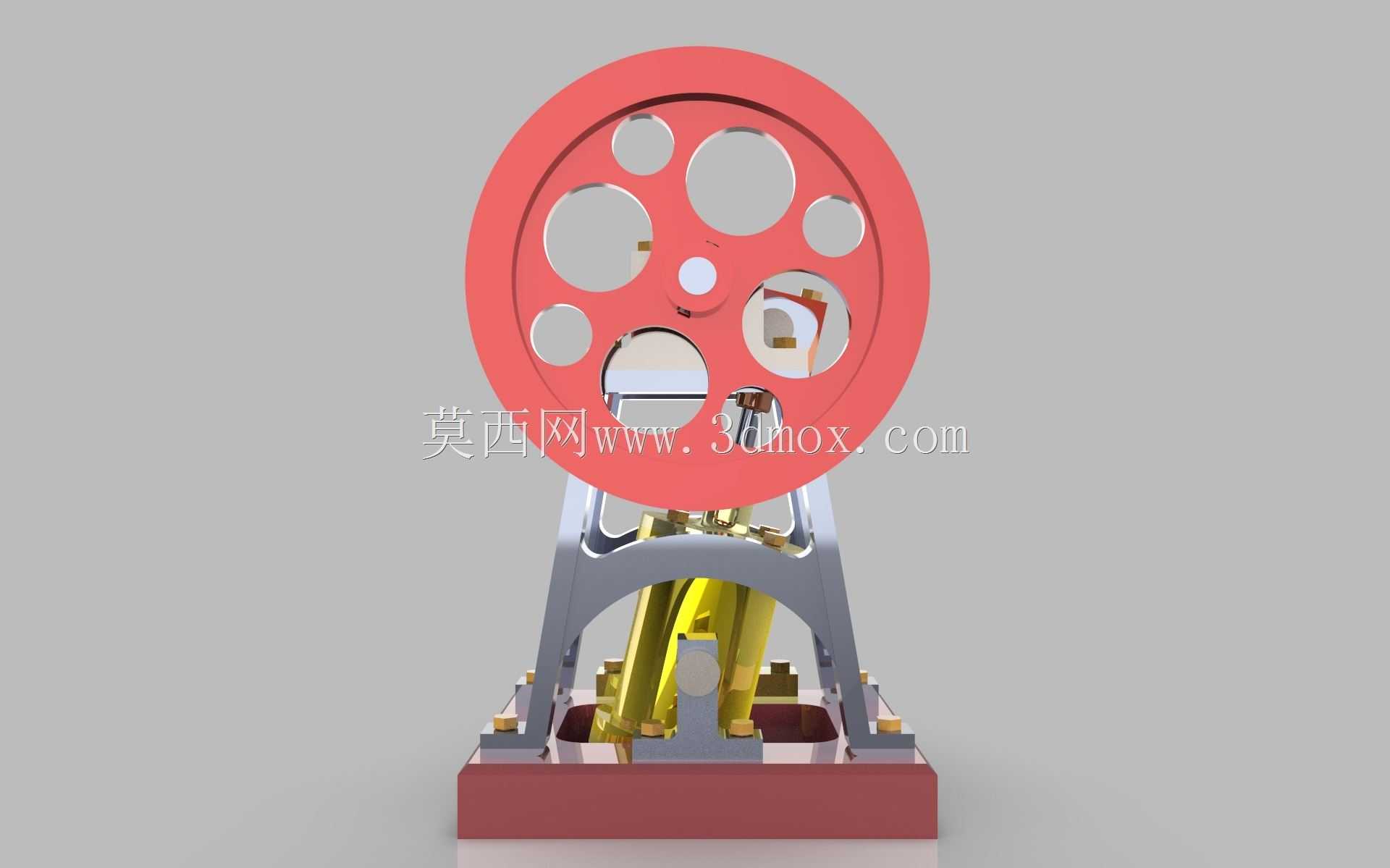

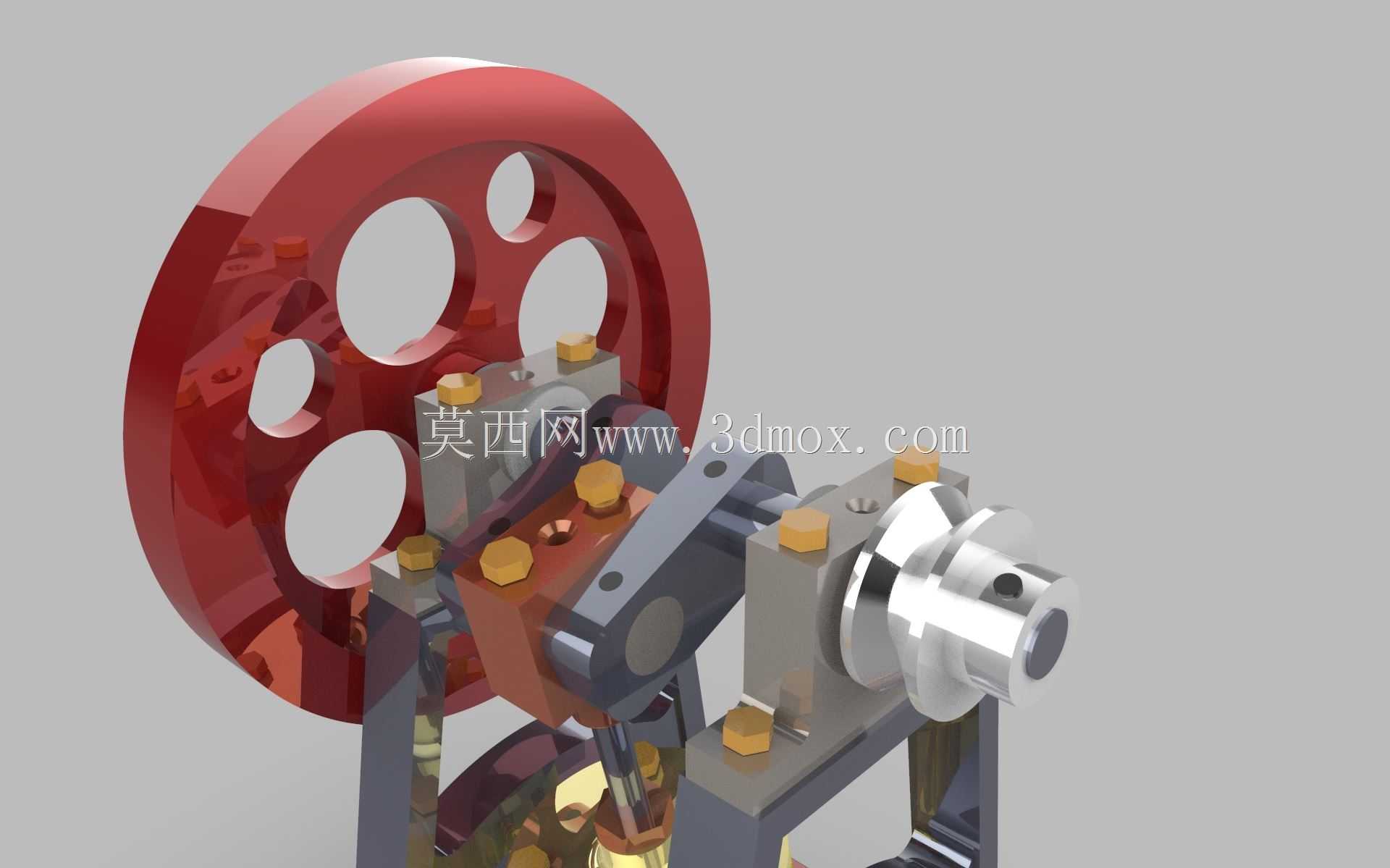

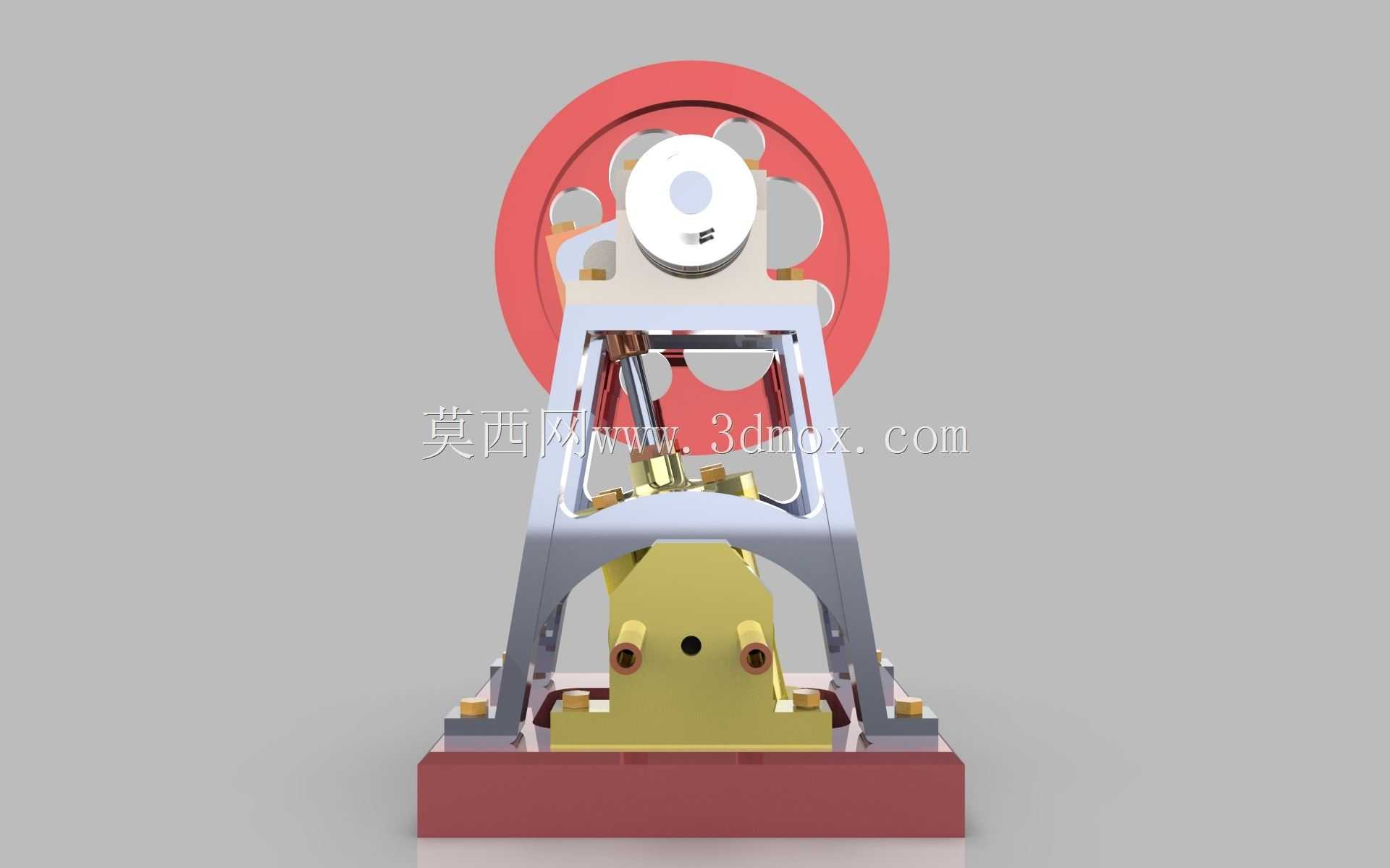

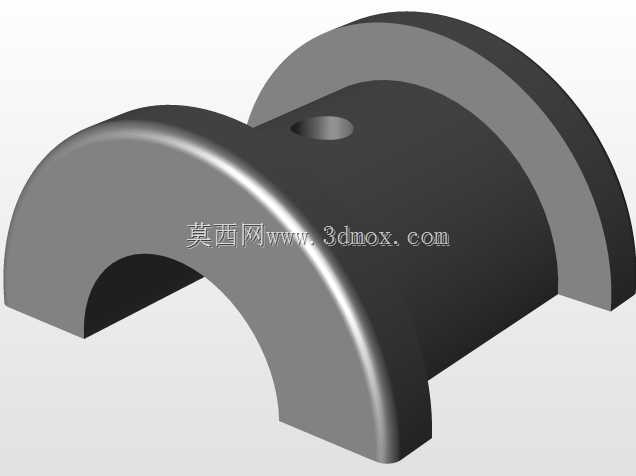

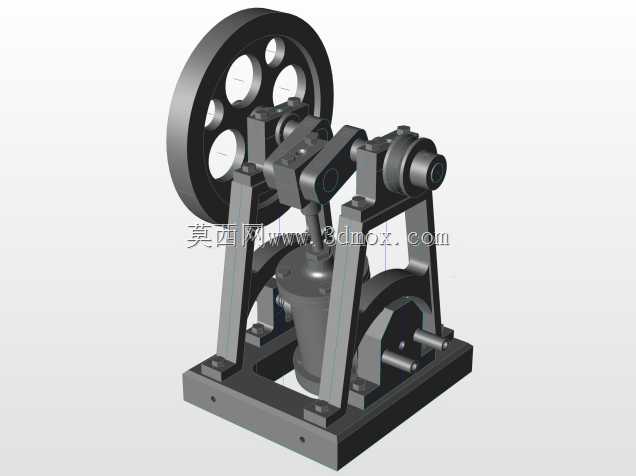

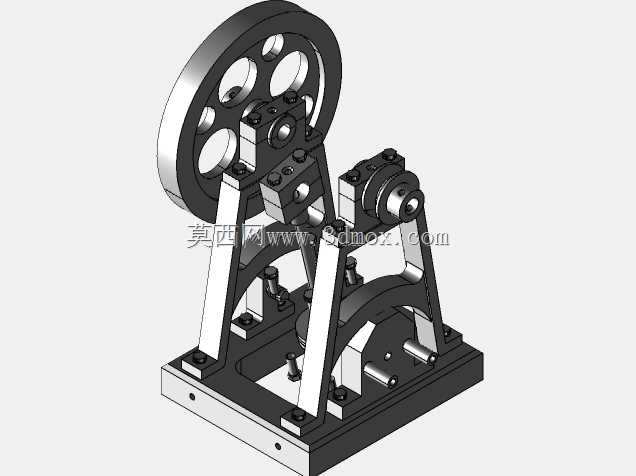

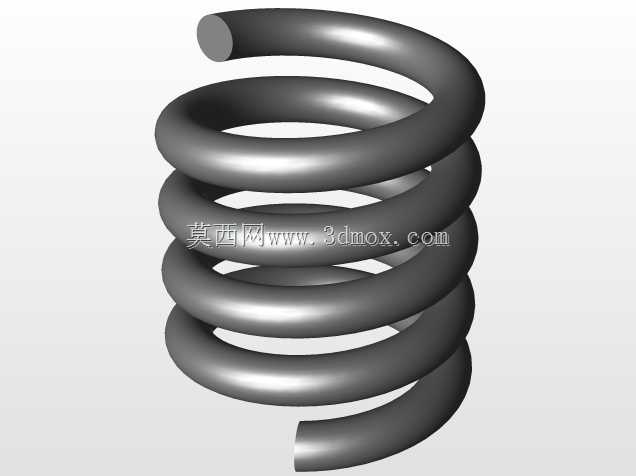

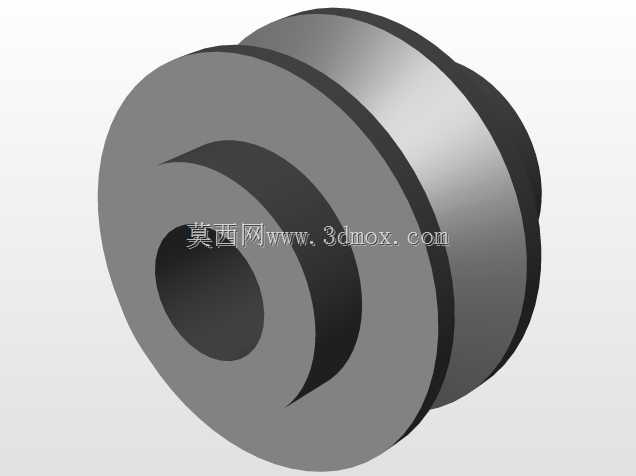

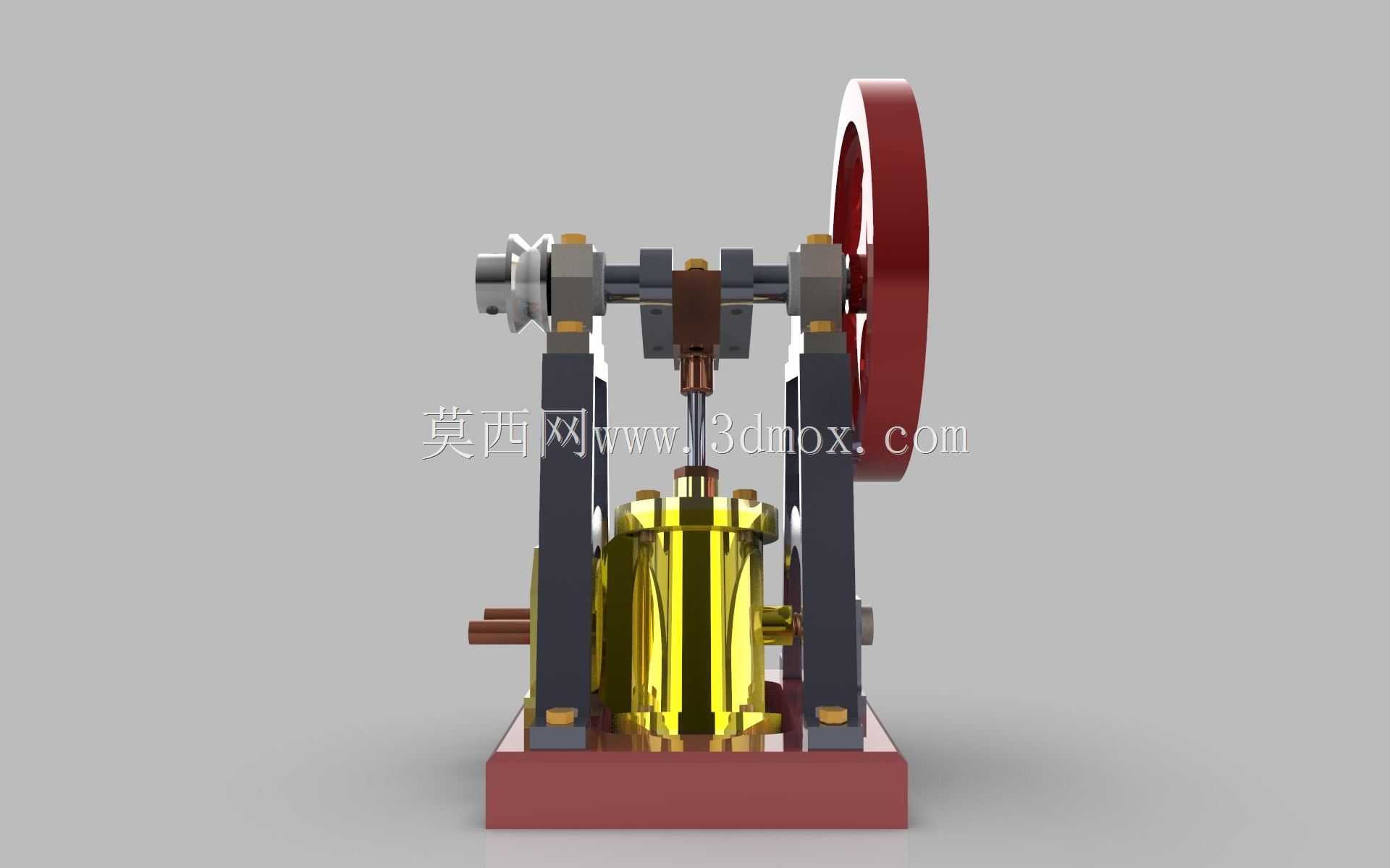

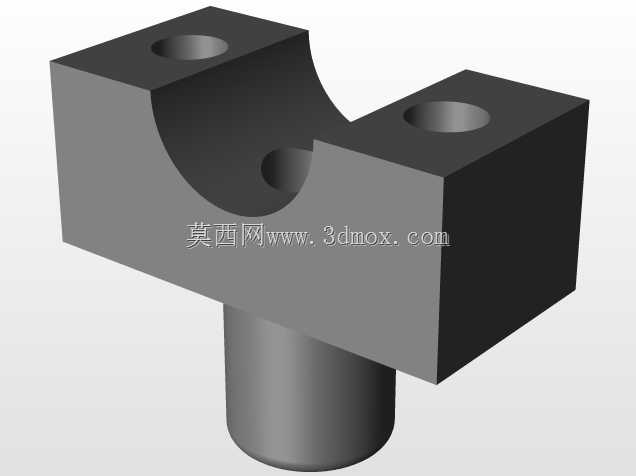

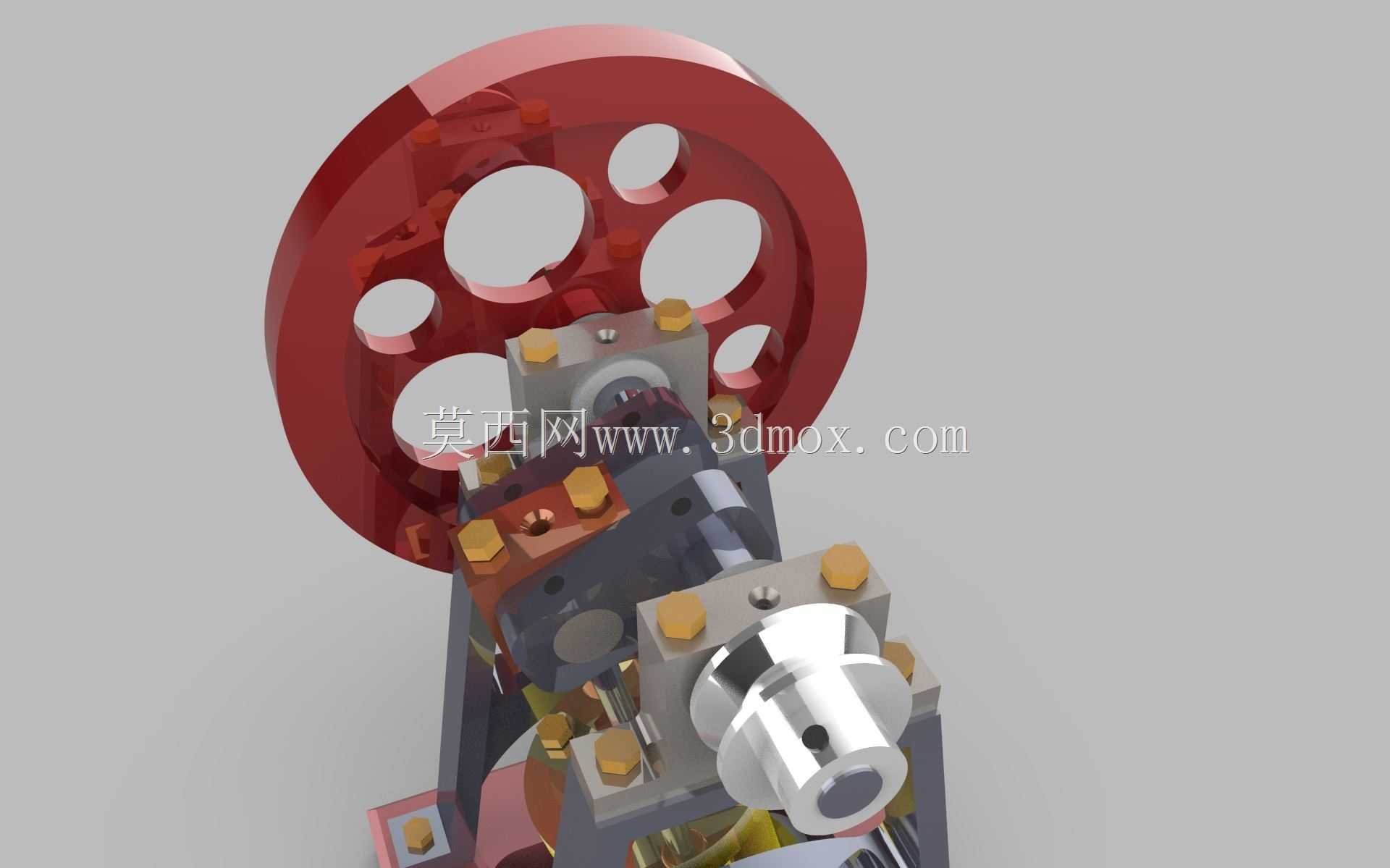

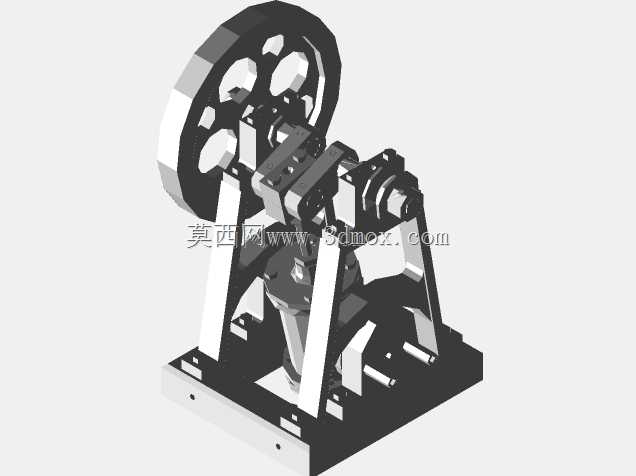

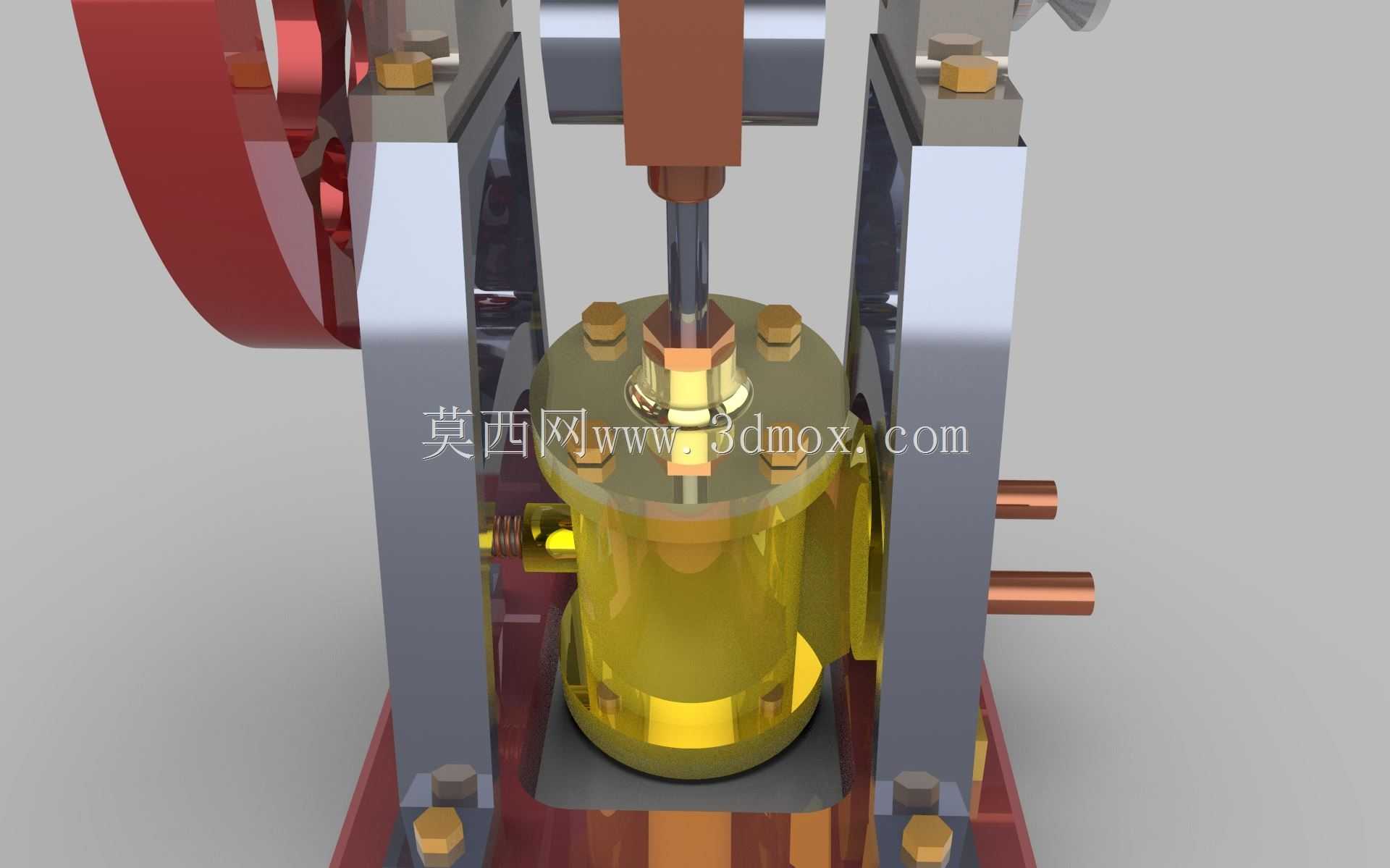

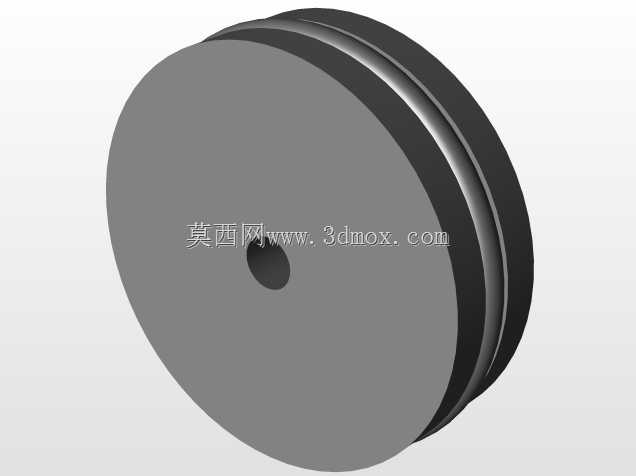

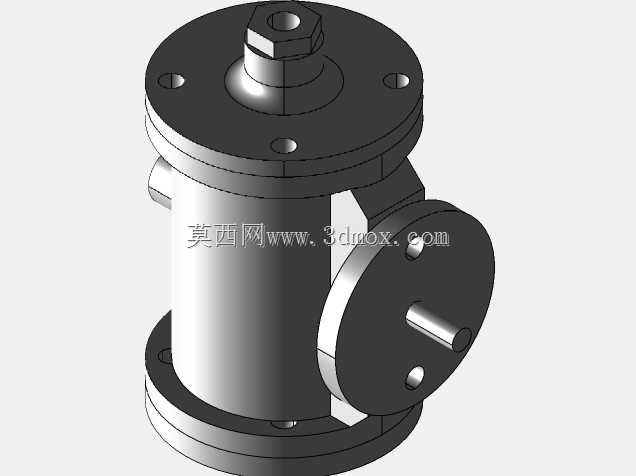

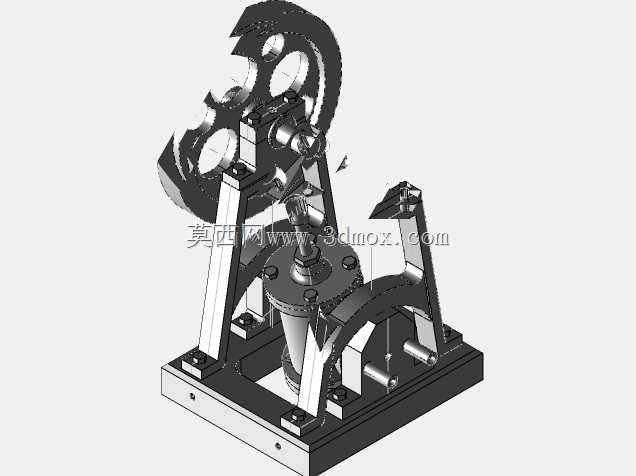

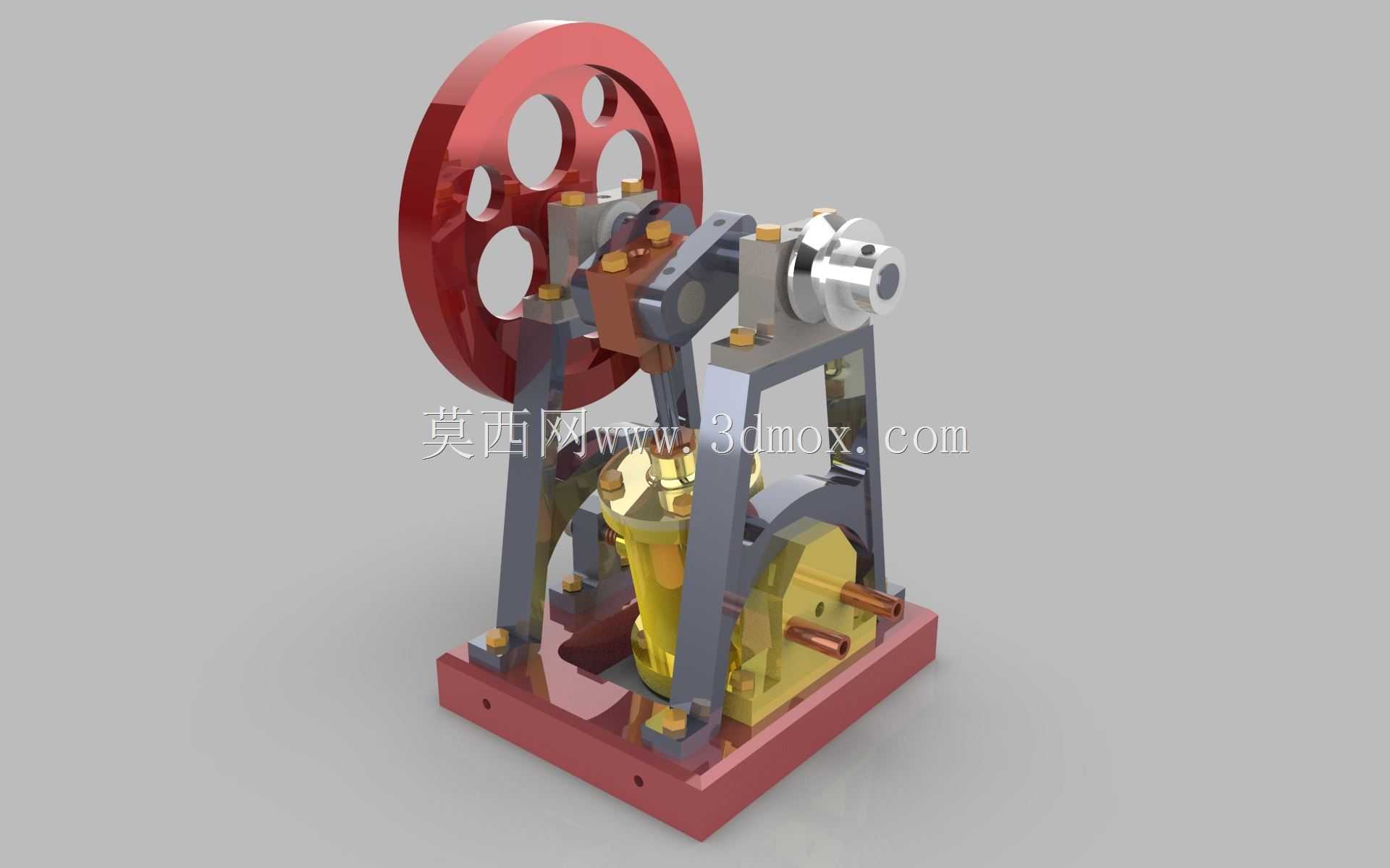

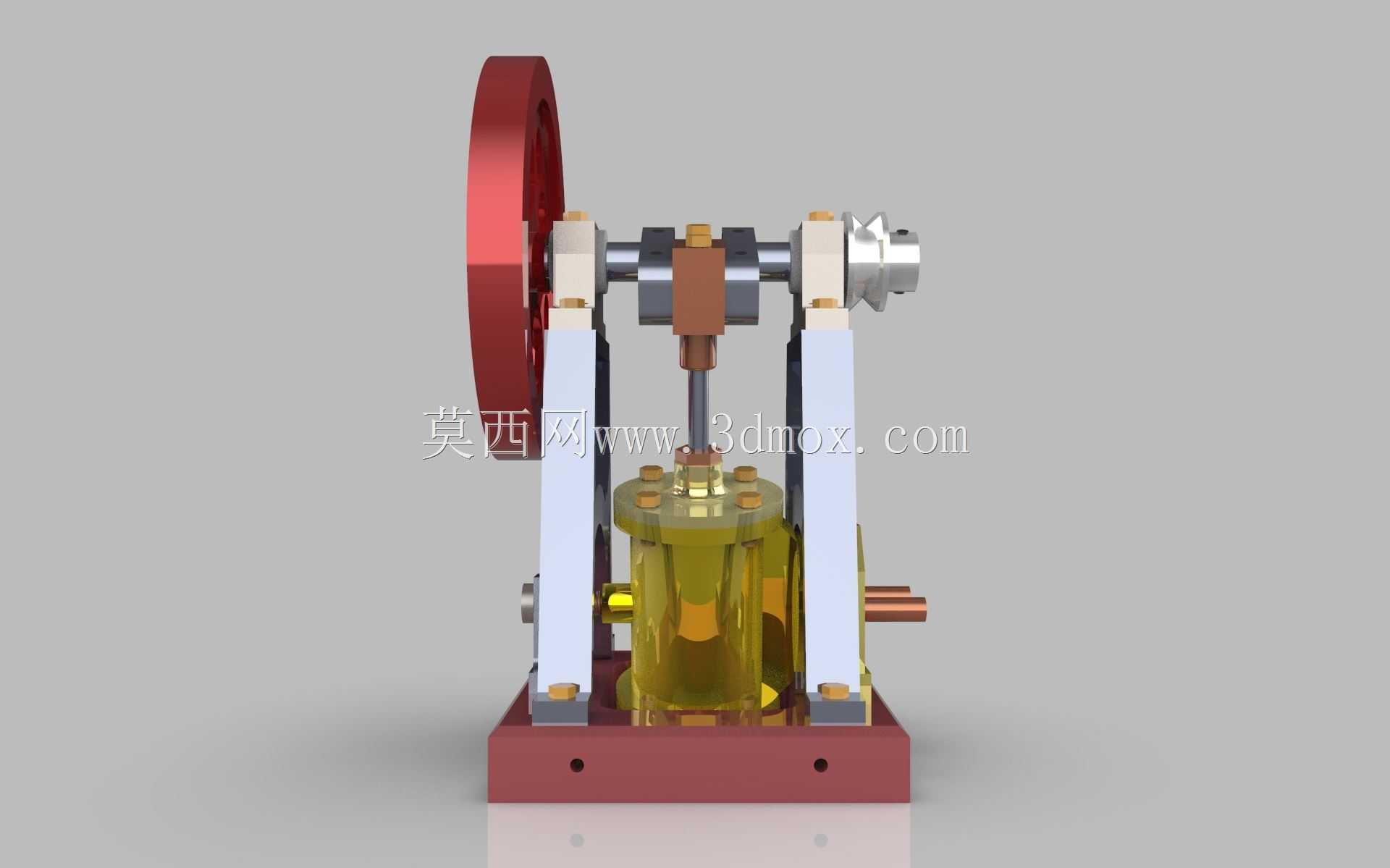

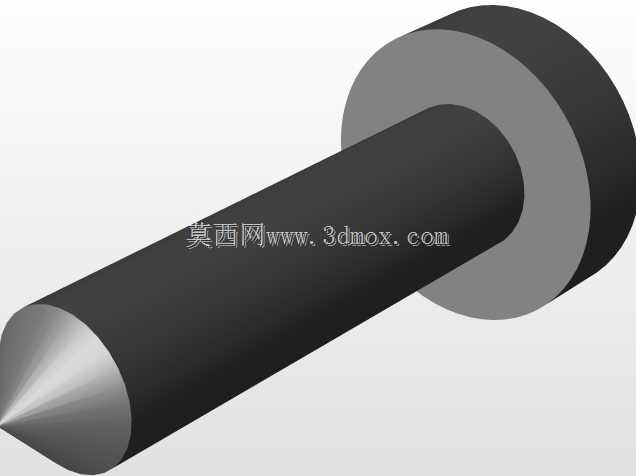

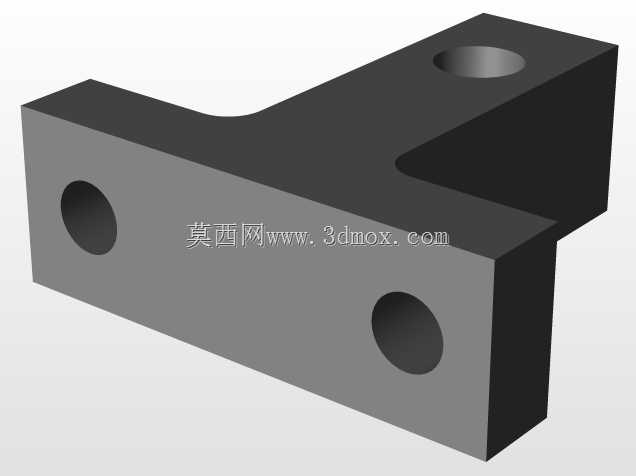

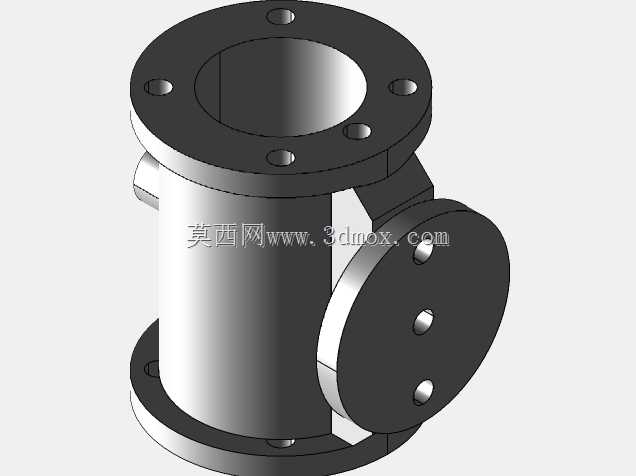

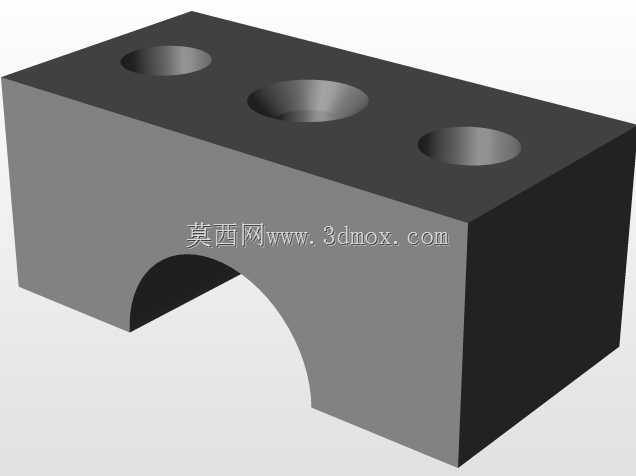

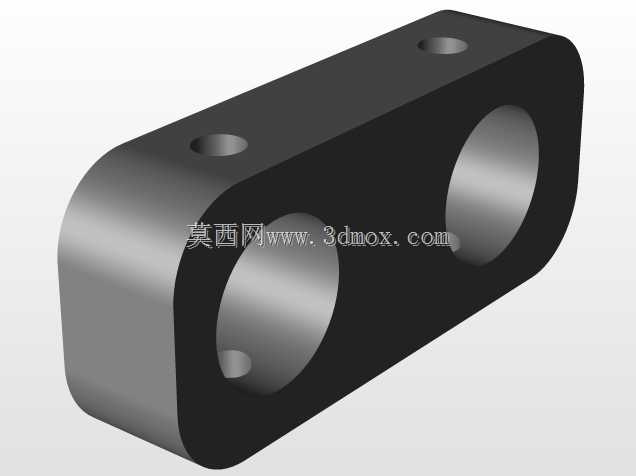

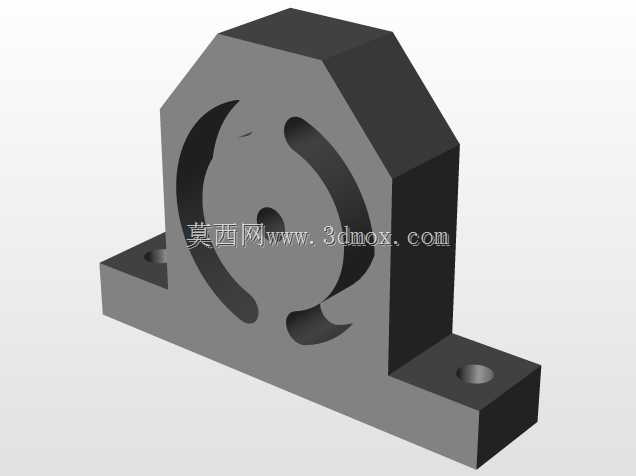

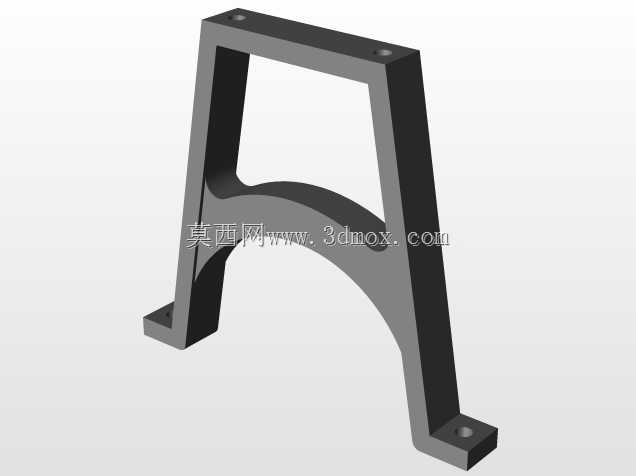

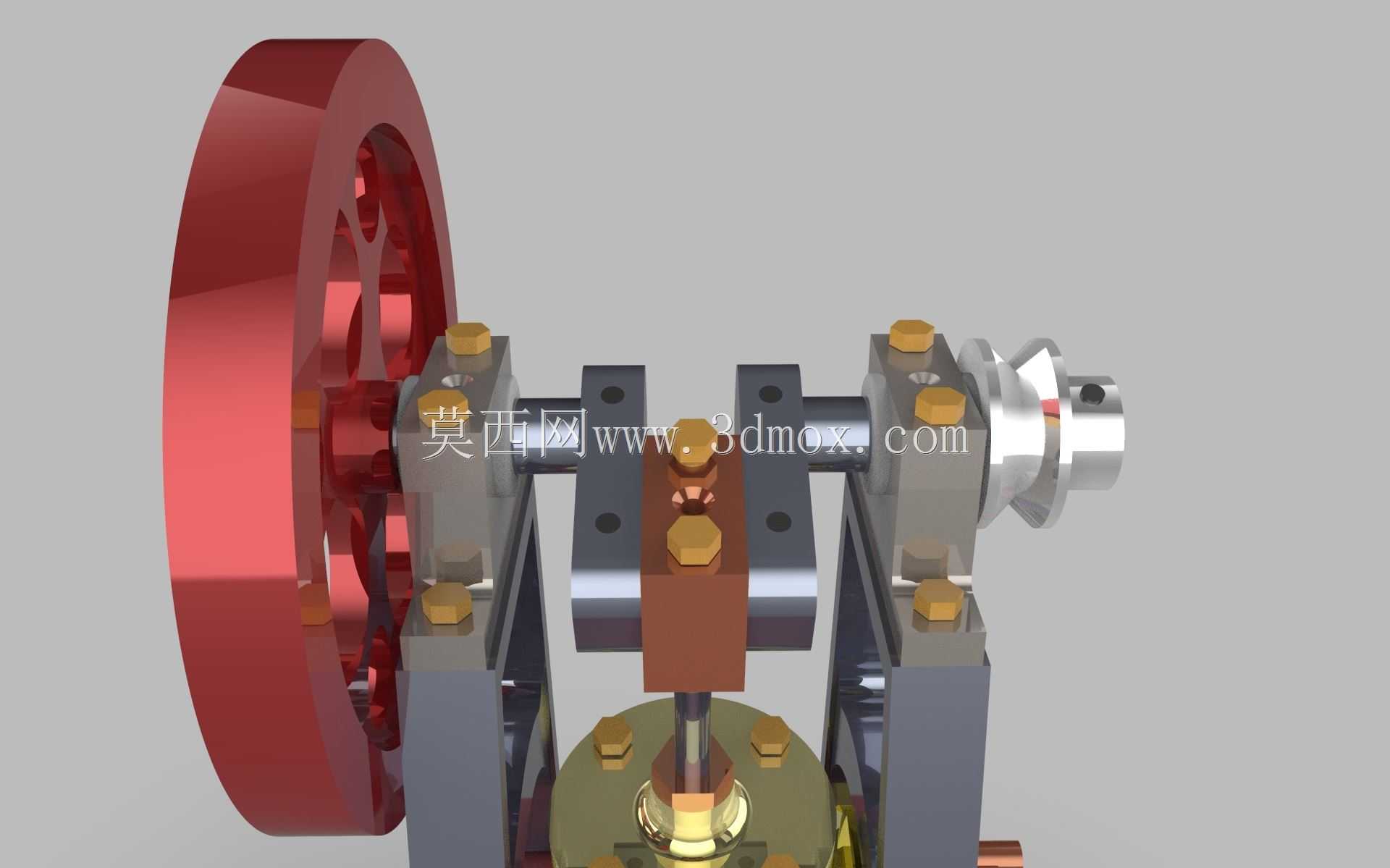

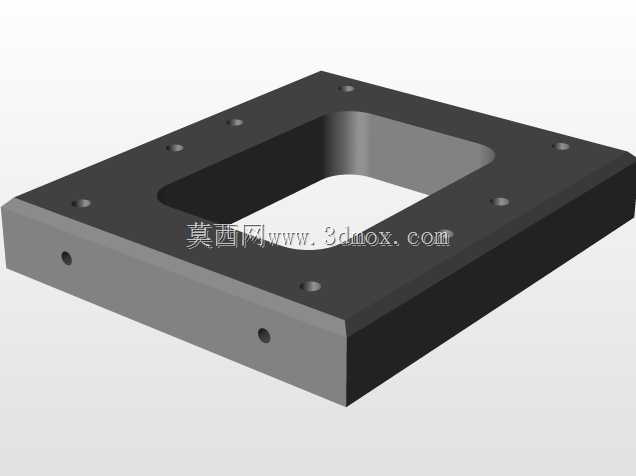

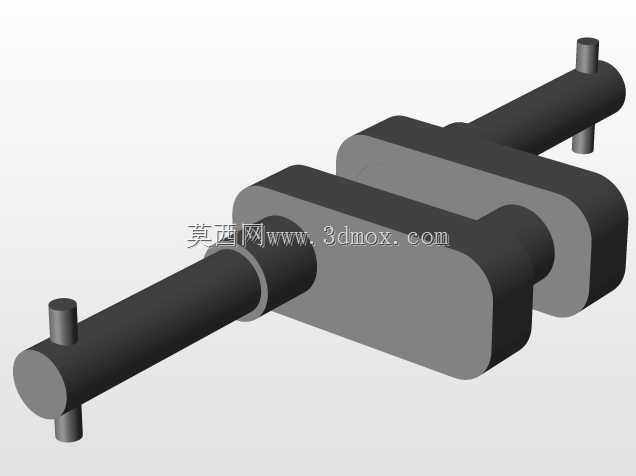

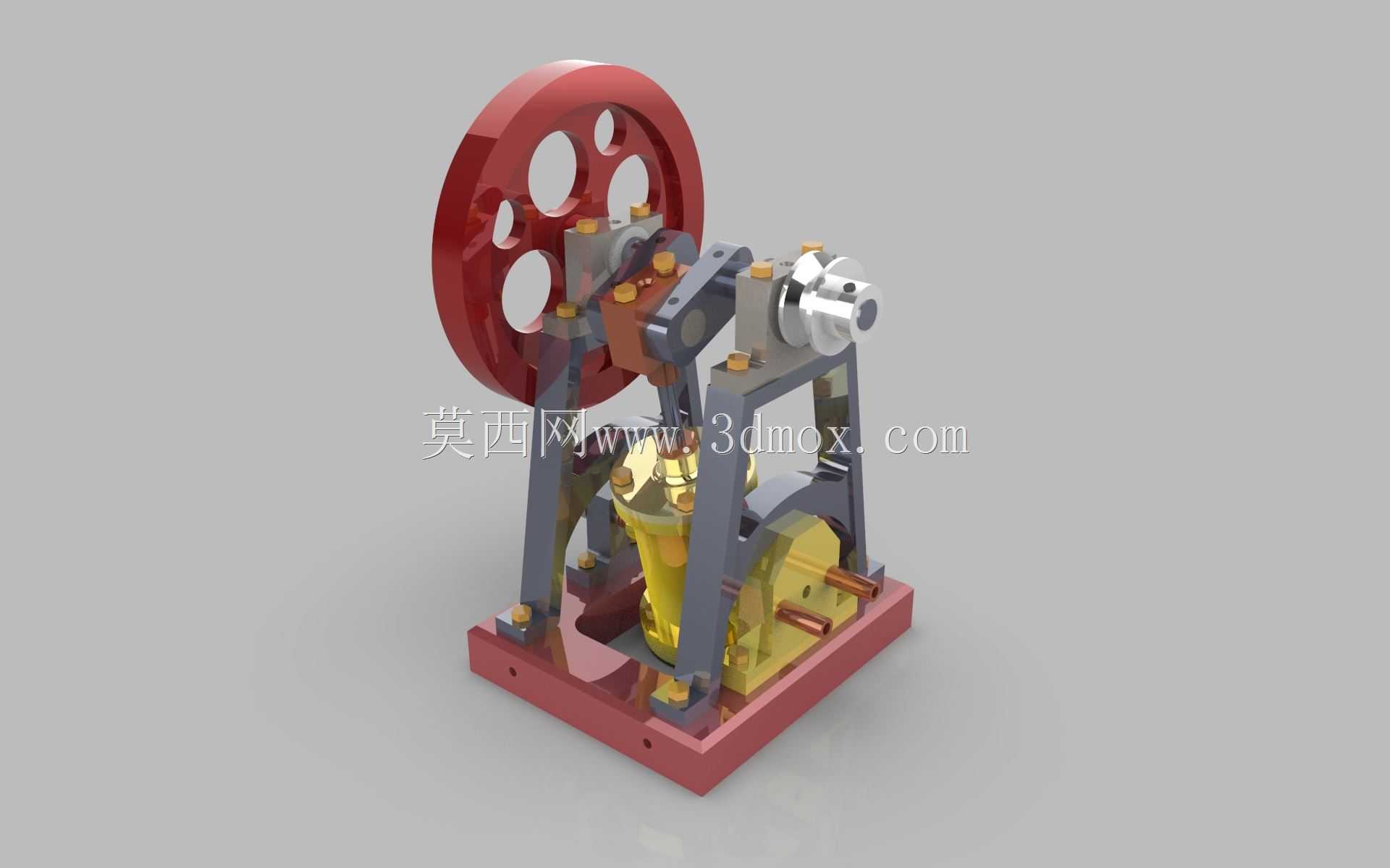

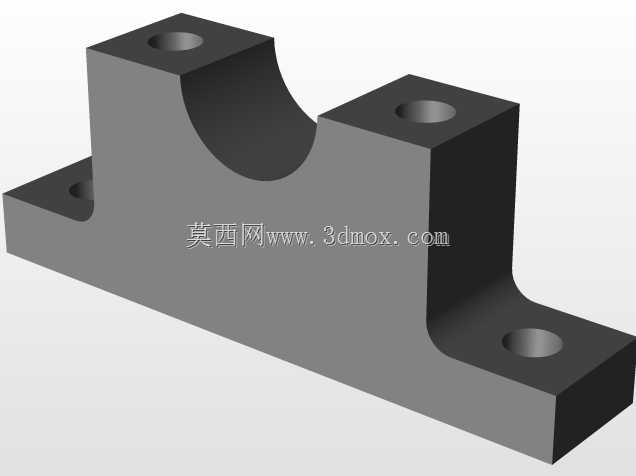

这款双作用振荡蒸汽动力装置，属于小型往复式蒸汽动力输出设备，主要应用在小型教学演示装置、复古动力模型、微型蒸汽驱动实验平台等场景，也可作为小型特种作业设备的辅助动力单元，适配低压饱和蒸汽输入工况，在低转速区间即可输出稳定扭矩，满足小负载持续运转的动力需求。设备核心采用双作用气缸结构，蒸汽可交替进入活塞两侧腔室，相比单作用结构动力输出效率提升近四成，活塞往复行程全程都可产生推力，大幅降低动力输出的脉动性，搭配带减重孔的大直径飞轮结构，可储存运转过程中的惯性动能，抵消活塞往复运动的死点冲击，让整体运转过程更加平顺，飞轮轮缘做加厚处理，在控制整体重量的前提下最大化转动惯量，保证低速运转时的转速稳定性。整体机架采用立式框架布局，两侧支撑立柱采用对称式结构设计，既保证了支撑刚性，也为内部曲柄连杆、配气机构预留了充足的安装维护空间，底部一体式安装底座预留了多个固定孔位，可直接通过螺栓固定在安装基座上，安装边界规整，横向与纵向安装尺寸适配多数小型实验台架的安装规格，不需要额外制作转接支架即可完成装配。设计过程中优先考虑了机构运动的干涉校验，所有运动部件的行程范围都做了冗余预留，活塞连杆与机架内壁、飞轮与支撑结构之间都预留了足够安全间隙，避免运转过程中出现部件磕碰；配气机构与活塞运动做了相位匹配，保证蒸汽进排气时序与活塞行程精准对应，减少蒸汽无功损耗，提升能源利用效率。气缸外部做了散热筋结构设计，可在持续运转过程中快速导出缸体热量，避免缸内温度异常升高影响密封件使用寿命，所有连接部位都采用标准化紧固件连接，拆解维护便捷，易损密封件更换不需要复杂专用工具即可完成。
