农用植保无人机液体肥料储料罐结构

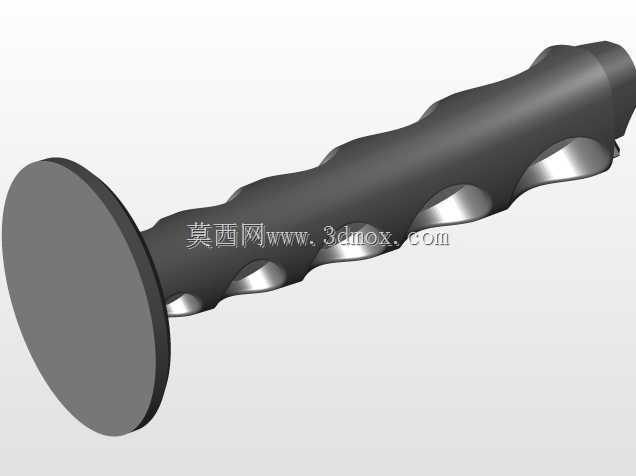

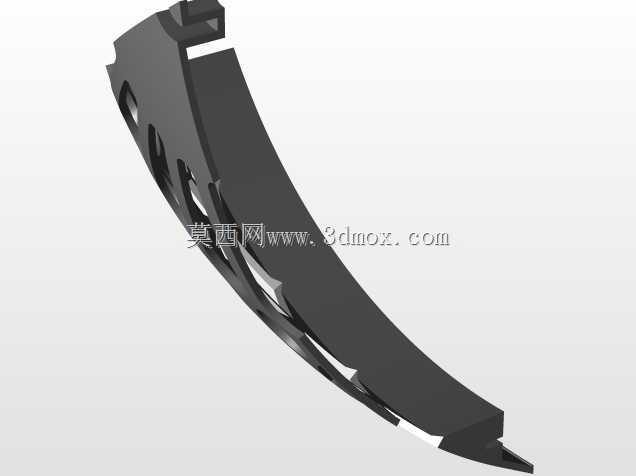

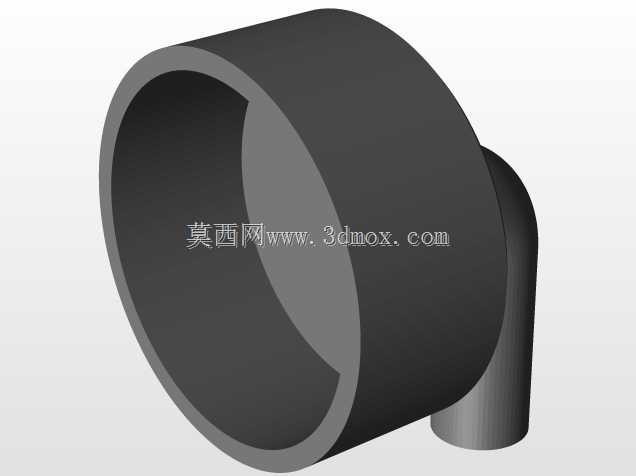

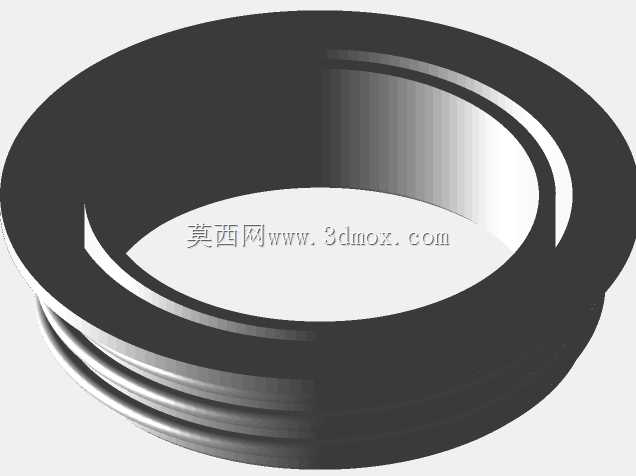

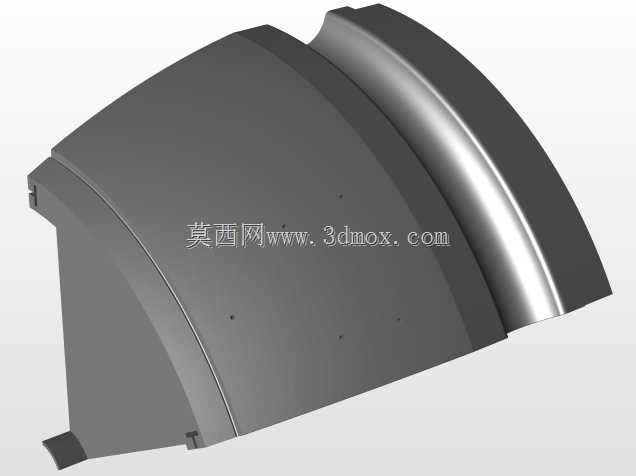

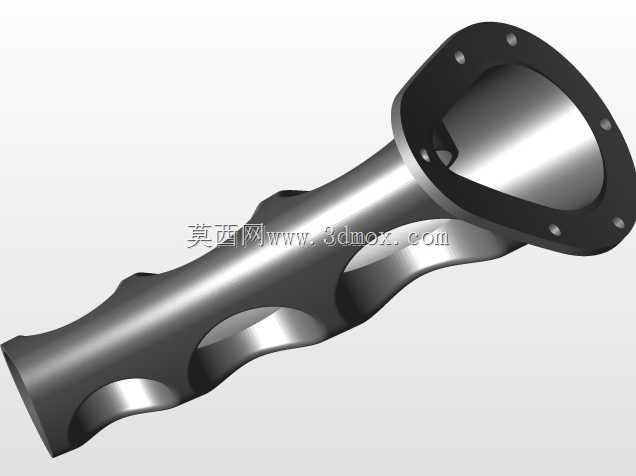

这款储料罐是专为六旋翼农用植保无人机设计的液态肥搭载核心部件，主要面向大田作物、山地经作的航空植保追肥作业场景，适配低空低量航空施肥的作业需求，解决传统地面施肥机械进地难、作业效率低、易压苗伤根的行业痛点。在实际作业过程中，该储料罐可直接搭载液态水溶肥、腐熟液态有机肥等多种肥液，配合无人机的飞控航线规划，实现变量施肥、靶向追肥，大幅提升丘陵、山地、连片大田的施肥作业效率，单架次作业覆盖范围可达常规人工施肥的数十倍。从功能特性来看，该储料罐采用分体式组装结构，所有部件均适配3D打印加工工艺，可根据不同载重需求灵活调整罐体壁厚与安装点位，罐体下部设置的六组带镂空缓冲的支脚结构，能够在无人机飞行姿态变化、加速转向、突遇气流颠簸时，有效抑制罐内肥液的晃动冲击，避免液体晃荡带来的机身重心偏移问题，保障植保飞行过程中的姿态平衡，降低飞控系统的姿态修正负荷，提升飞行稳定性与作业安全性。设计思路上，罐体采用上宽下窄的类球底流线型外形，既能够最大化利用六旋翼无人机机臂中心的下部安装空间，在不干涉旋翼旋转范围、起落架收放动作的前提下提升载肥容量，同时流线型外壁可降低飞行过程中的风阻，减少无效动力损耗。罐体与机臂的连接点位均匀分布在罐体上部周侧，与六根机臂的安装位置一一对应，载荷可直接传递至机臂根部，避免机身中心框架出现应力集中问题。安装边界方面，该储料罐的整体外轮廓完全处于六根机臂围合的内部空间，最大外径不超过相邻机臂端点间距的二分之一，下部支脚的最低位置高于无人机起落架的最低触地点位，可避免起飞、降落过程中罐体剐蹭地面，同时罐体上部预留的加注口、下部预留的出液接口均设置在非安装面区域，方便作业过程中快速加注肥液、对接喷施管路，无需拆卸罐体即可完成日常运维与管路检查。
