农用无人机挂载式撒种装置结构设计

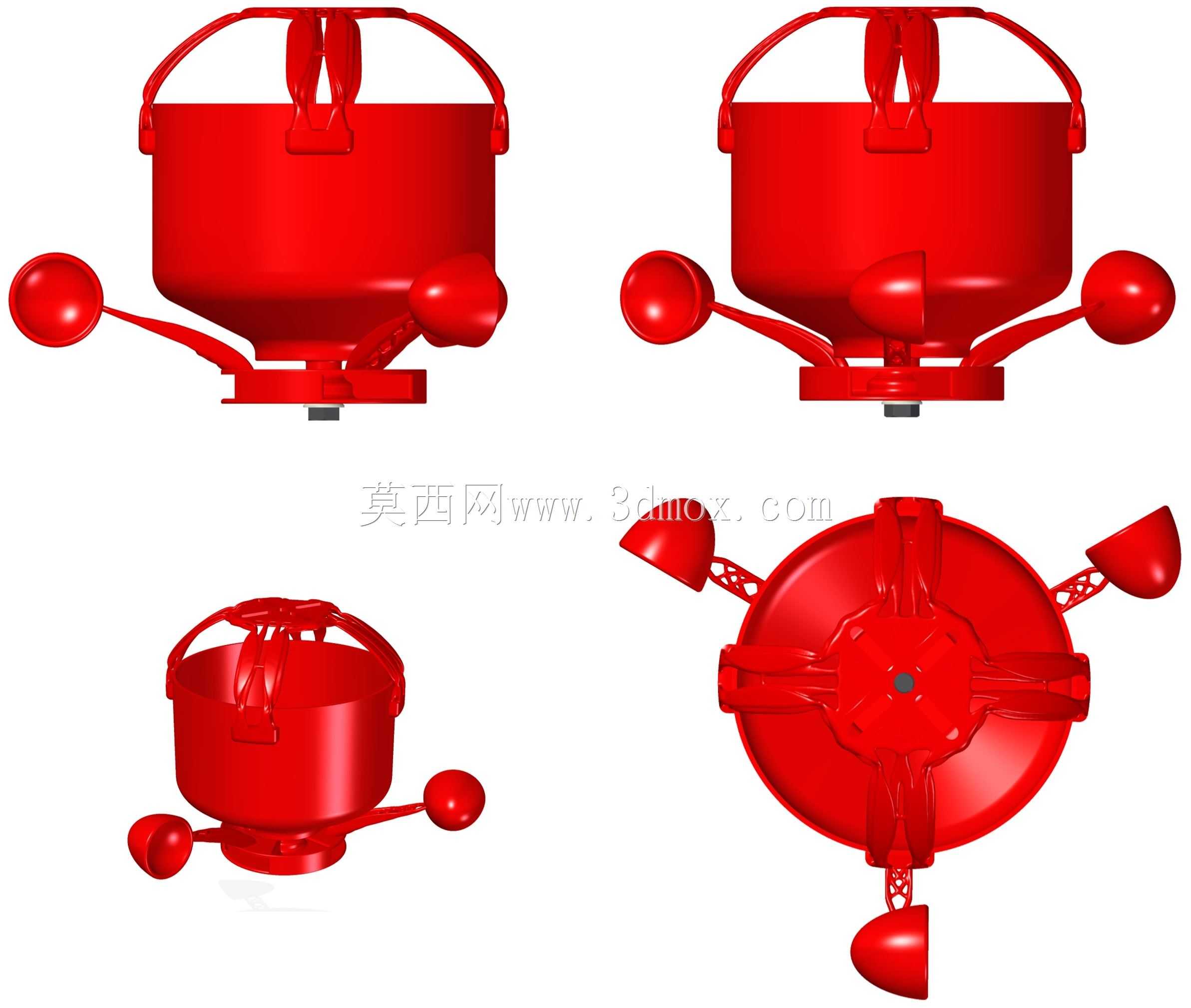

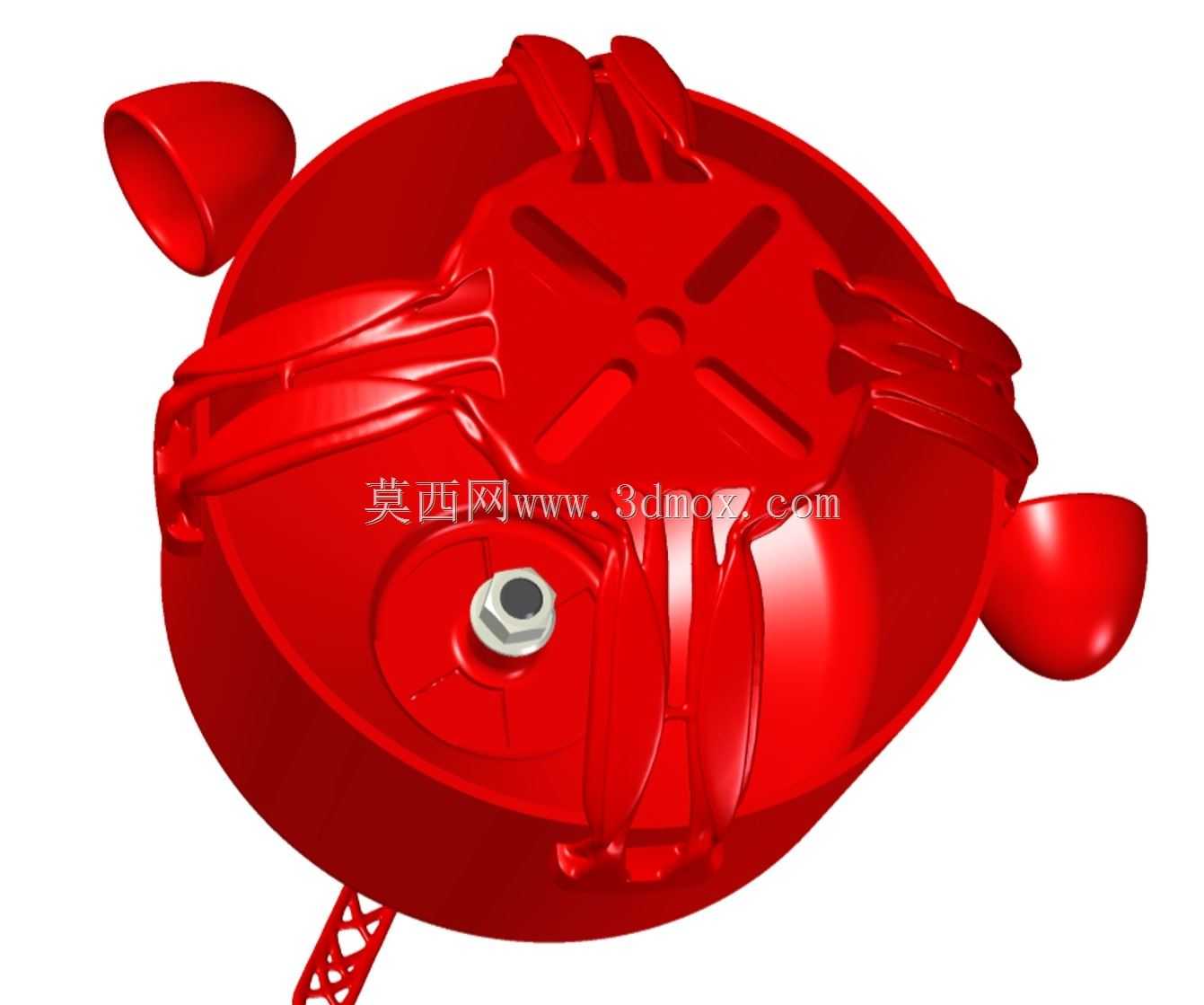

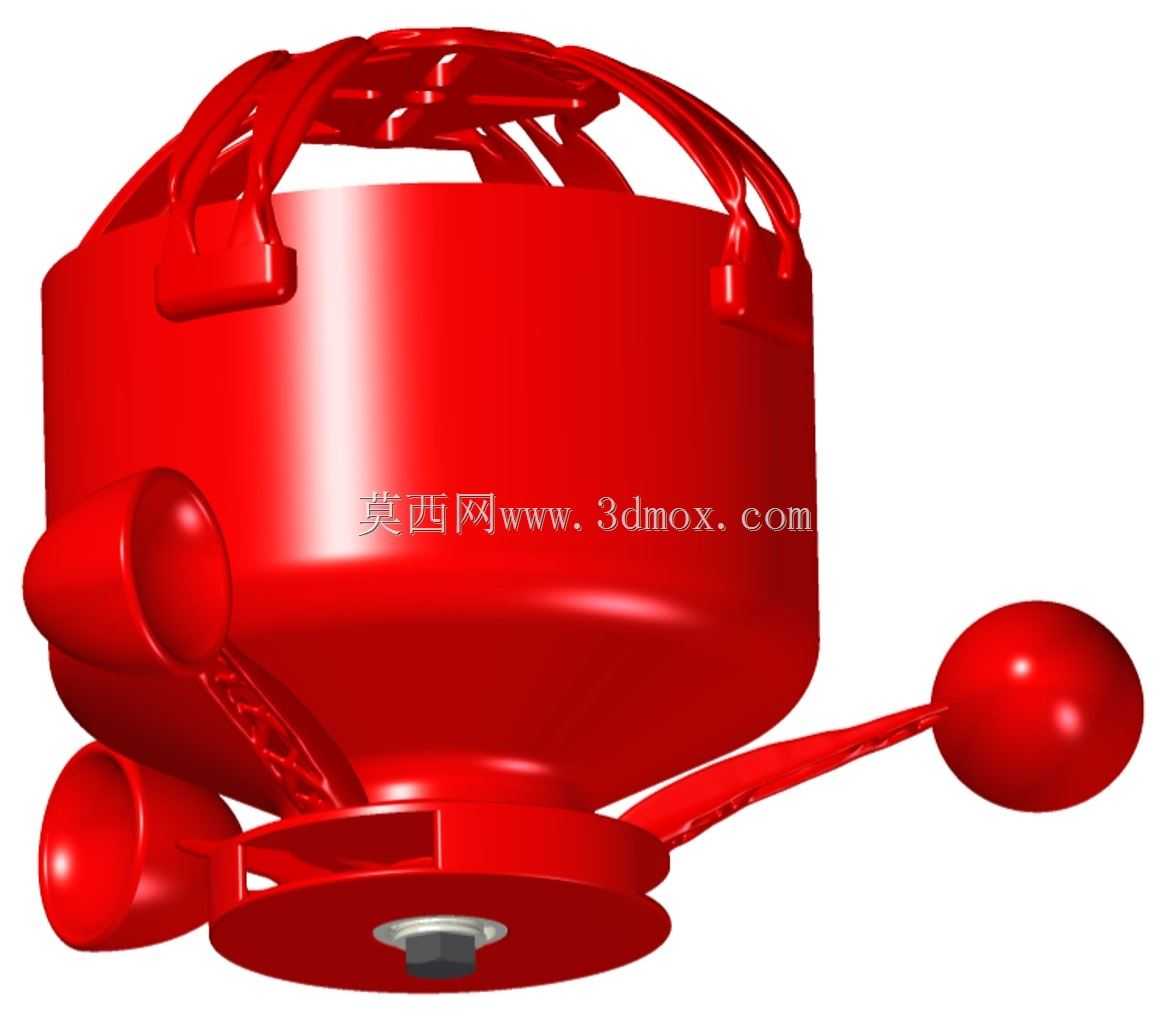

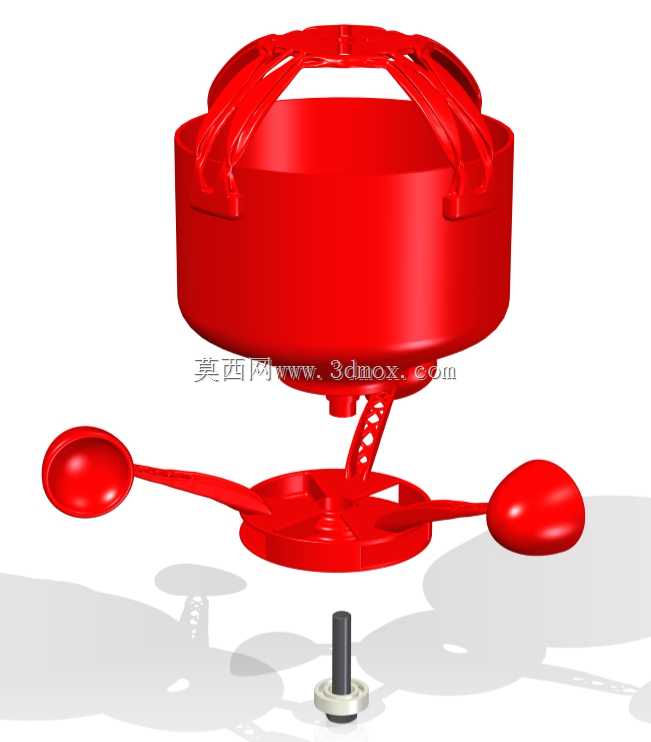

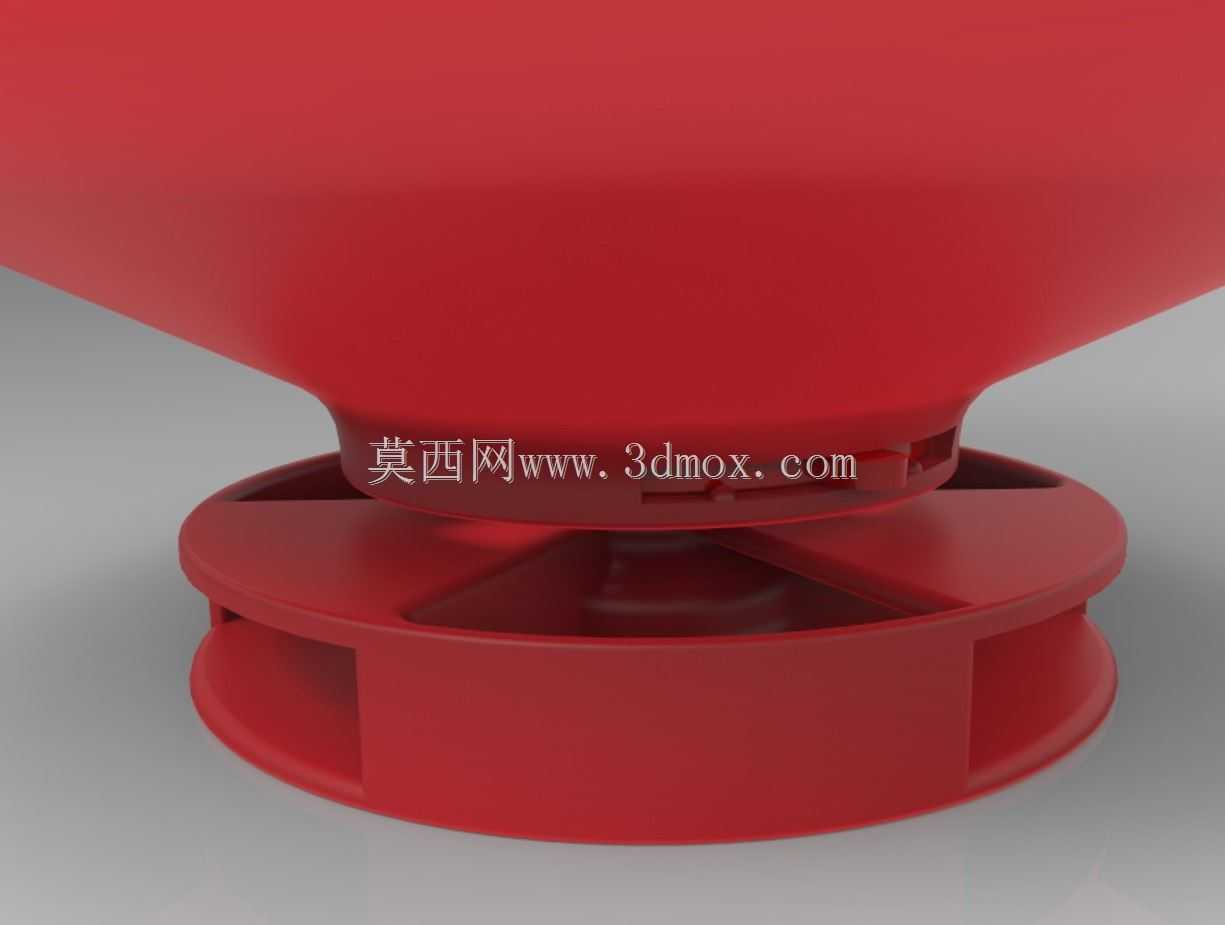

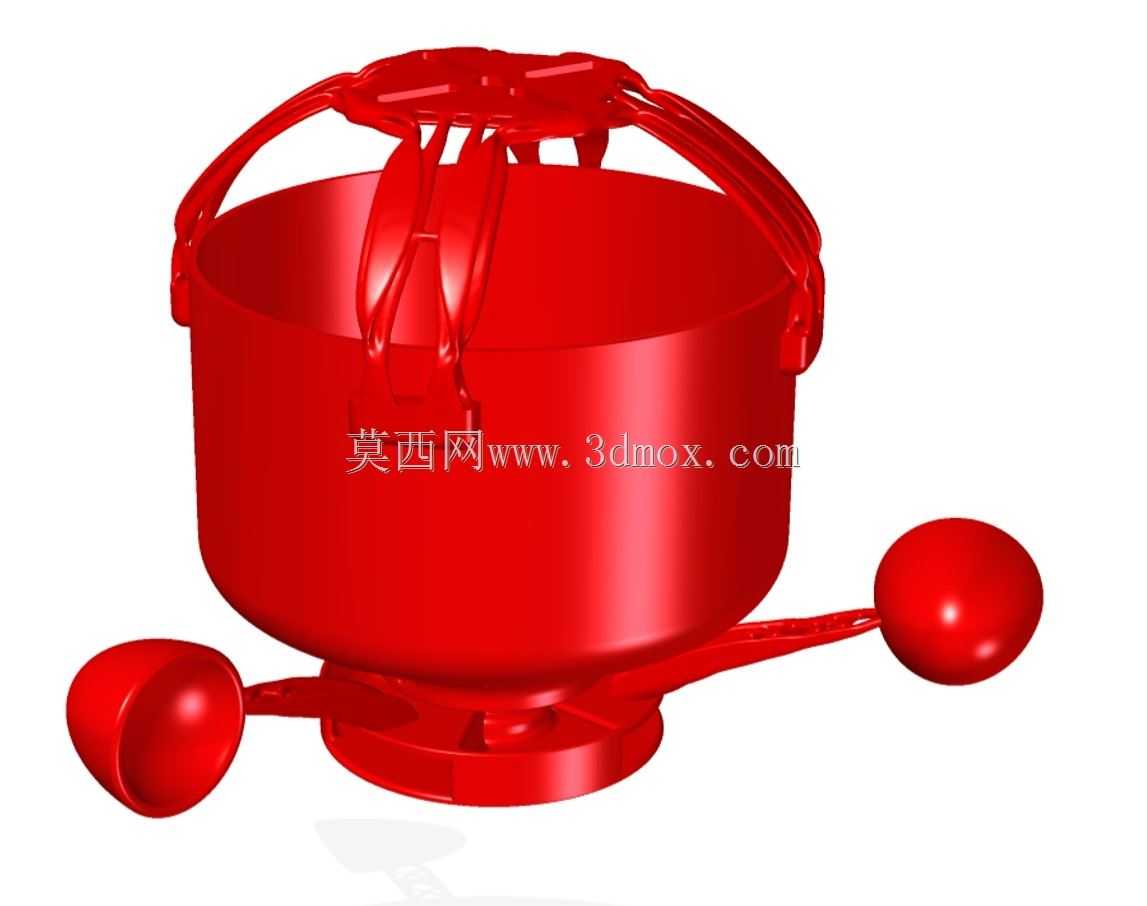

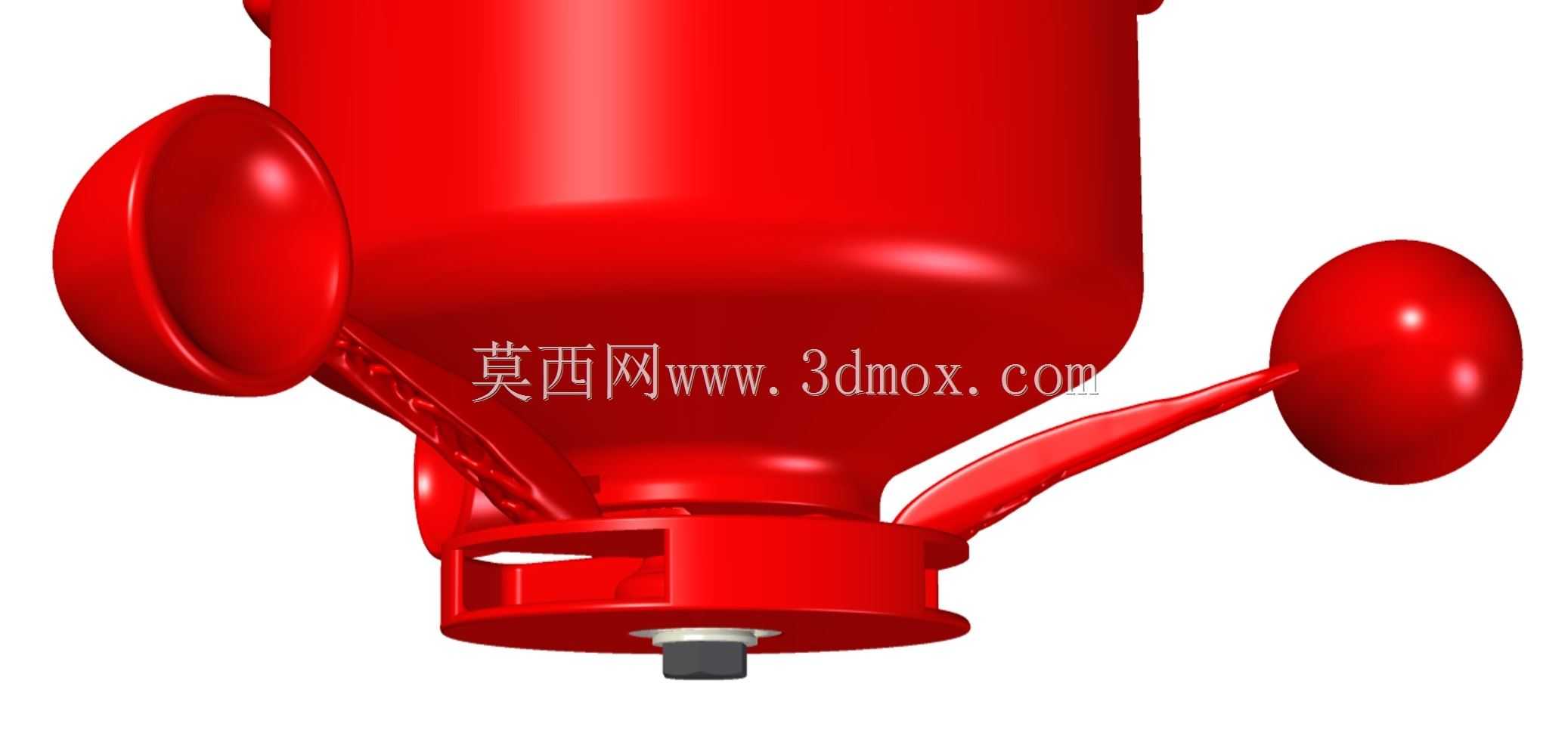

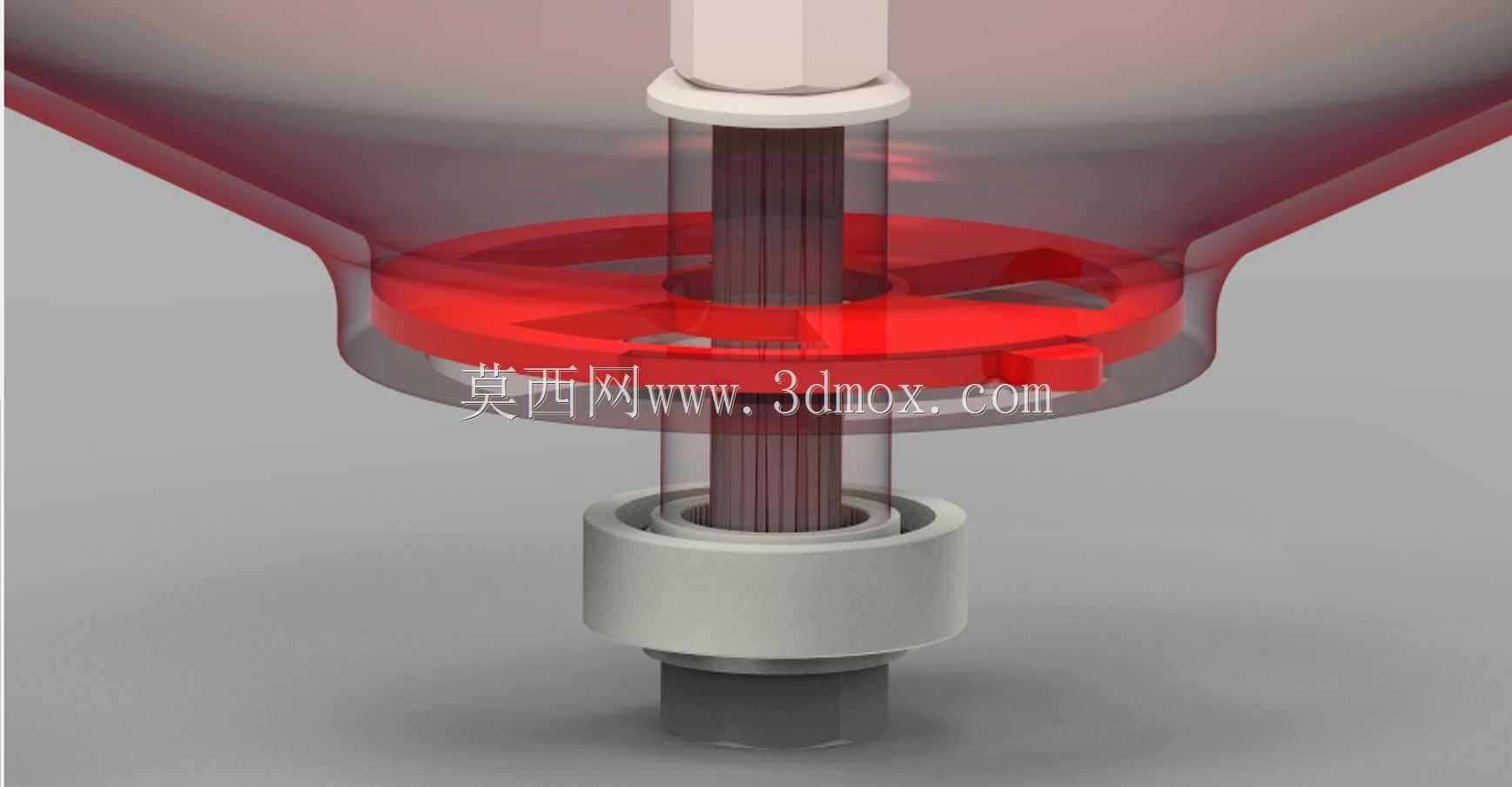

该撒种装置为适配农用植保无人机挂载作业场景开发，主要用于大田作物播种、草原草籽补播、山地林木飞播等作业场景，可替代传统人工撒播与地面机械播种模式，解决丘陵、山地、泥泞地块等地面设备无法进入区域的播种难题，大幅提升宽幅作业的播种效率，降低人工劳作强度。装置整体采用圆润桶式主体结构，顶部设置对称式挂载提手结构，可直接适配多数主流植保无人机的底部挂载接口，安装时无需对无人机原有结构进行改造，挂载后整体重心与无人机中轴线重合，不会影响飞行过程中的姿态平衡。主体储料桶内部做光滑圆弧过渡处理，无死角积料区域，可容纳颗粒状农作物种子、草籽、颗粒肥等多种撒播物料，出料口位于桶体底部中心位置，配合四周均匀分布的离心甩料结构，作业时物料从底部出料口下落至离心甩盘，在高速旋转的离心力作用下向四周均匀抛撒，撒播幅宽可通过调整甩盘转速灵活控制，可满足不同作物的播种密度要求。装置两侧对称设置的球形凸起为物料打散辅助结构，可在作业过程中通过轻微振动避免桶内种子结拱堵塞，保证出料连续性。整体外壳采用轻量化高强度设计，在保证结构强度满足飞行挂载要求的前提下，尽可能降低自身重量，减少无人机挂载负载，提升续航时长。安装边界方面，装置整体外径控制在常规植保无人机起落架内侧间距范围内，挂载后不会超出无人机机身横向边界，避免飞行过程中与障碍物发生剐蹭，底部出料端与无人机底部传感器保持足够安全距离，不会干扰无人机原有避障、定高系统的正常运行。装置底部设置快拆式连接结构，可快速完成与无人机的挂载与拆卸，便于转场作业与日常维护清理，撒播组件的易损部件均采用模块化设计，更换时无需拆解整体结构，降低田间作业的维护成本。
