美国宇航局土星五号运载火箭结构设计

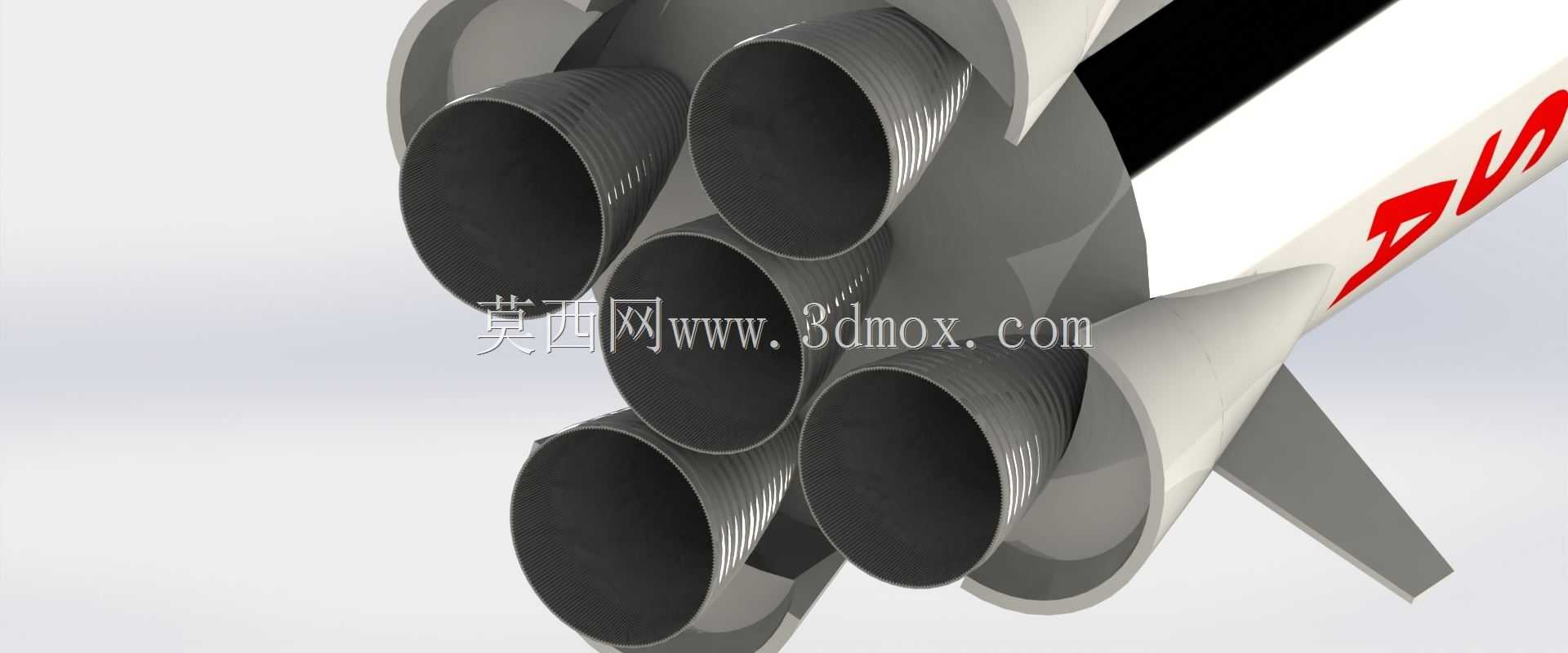

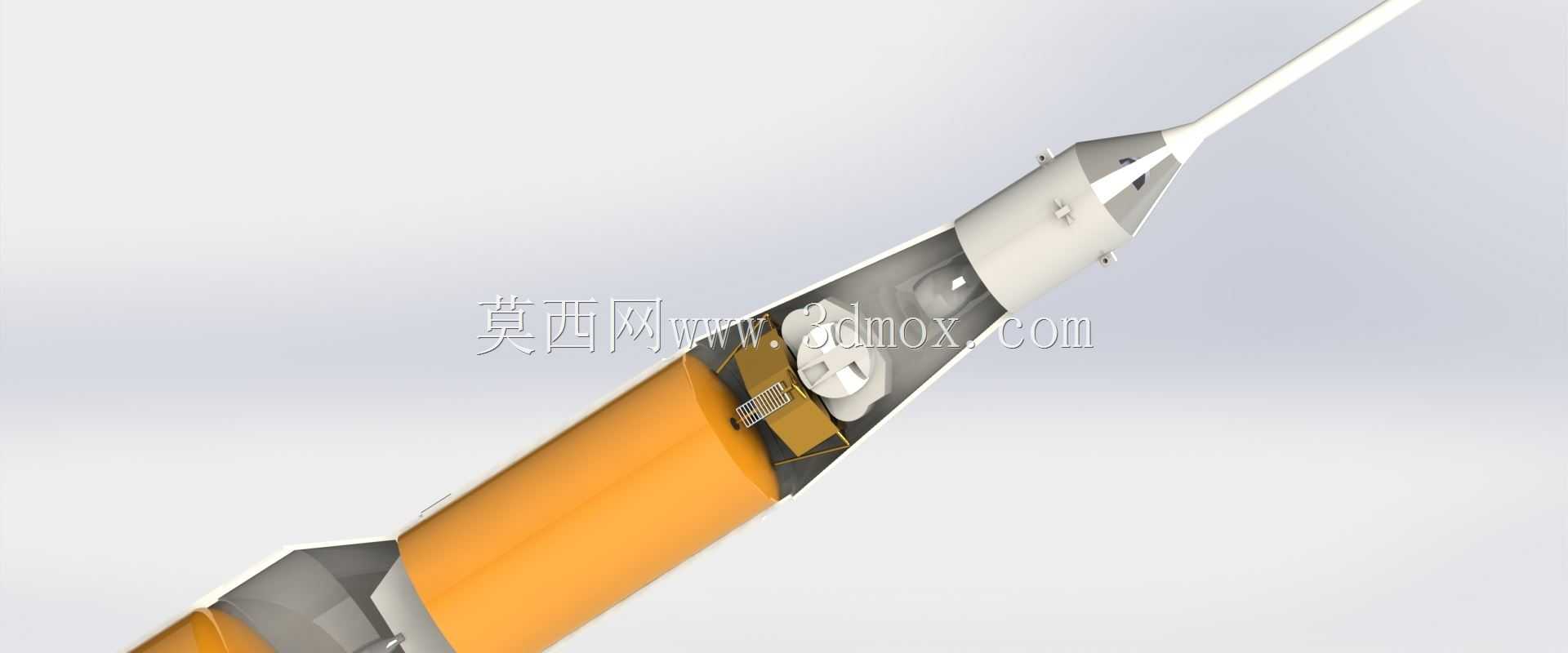

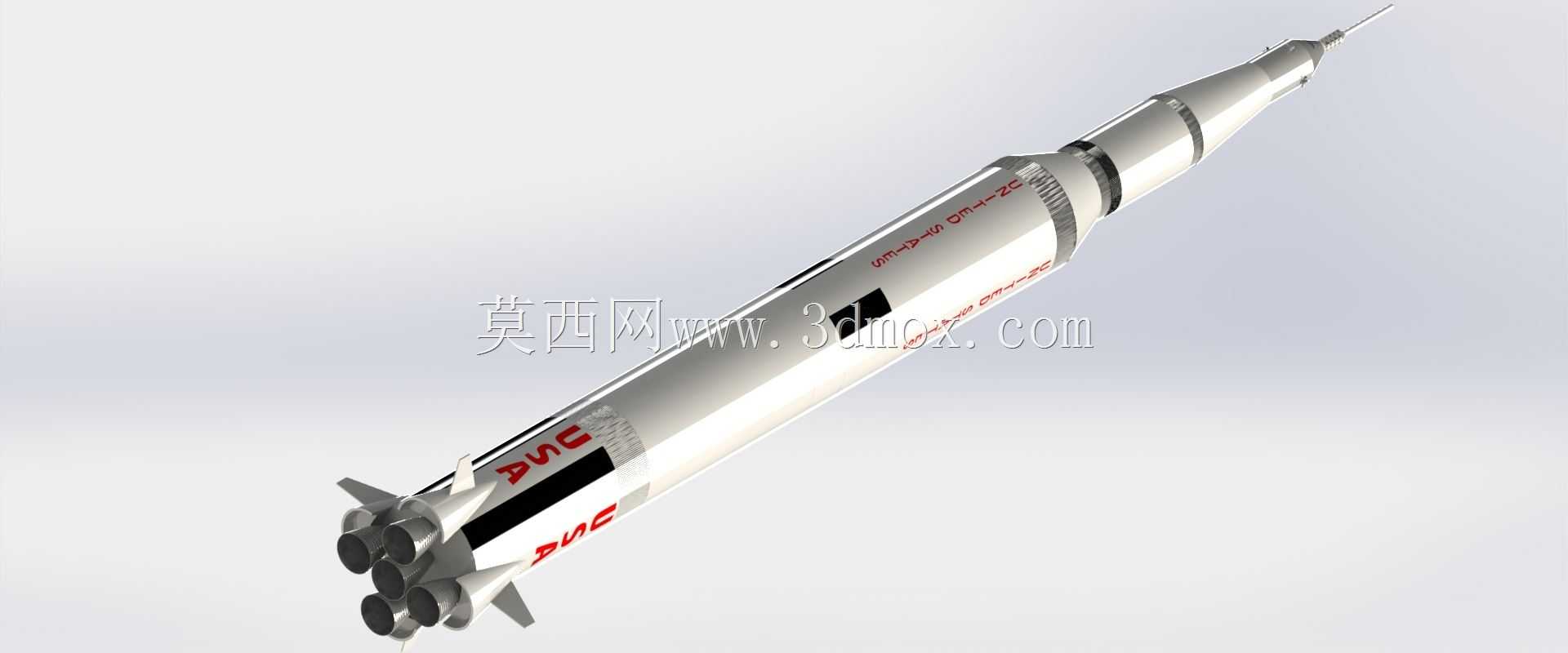

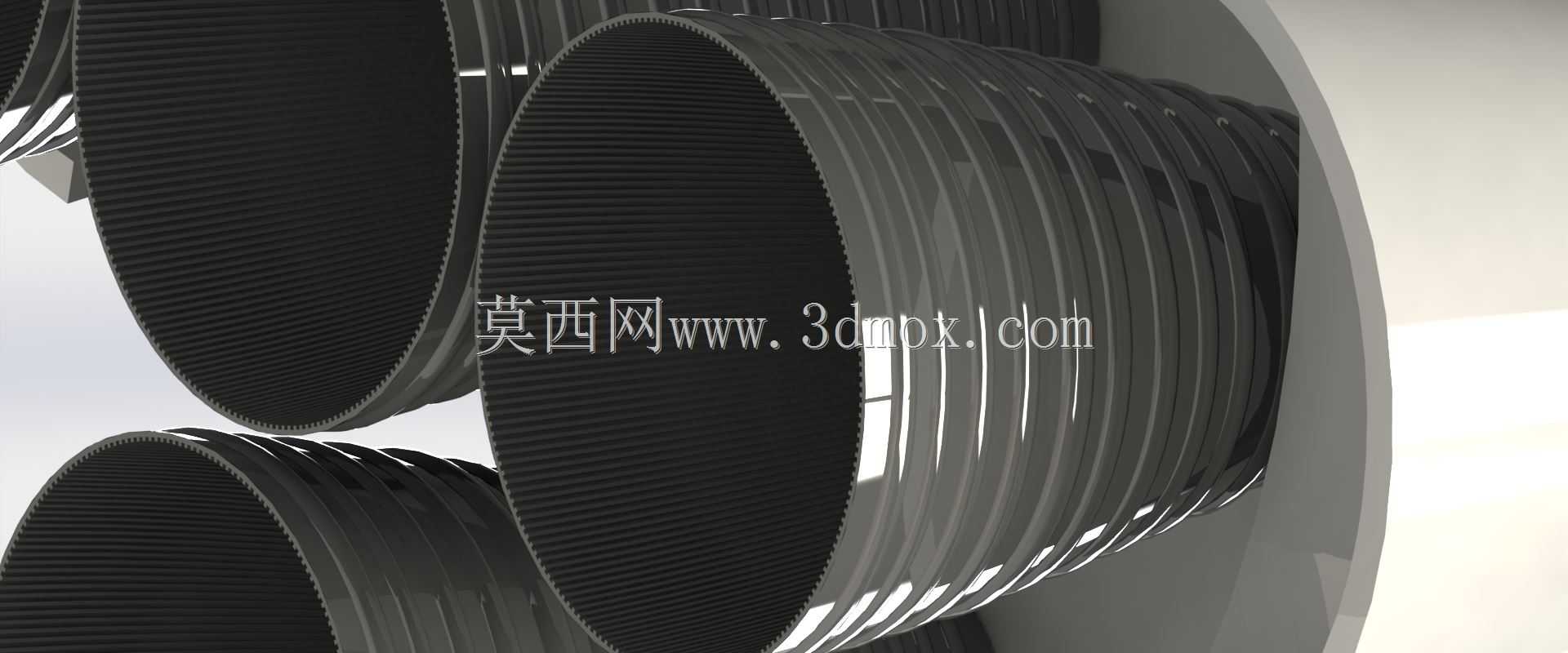

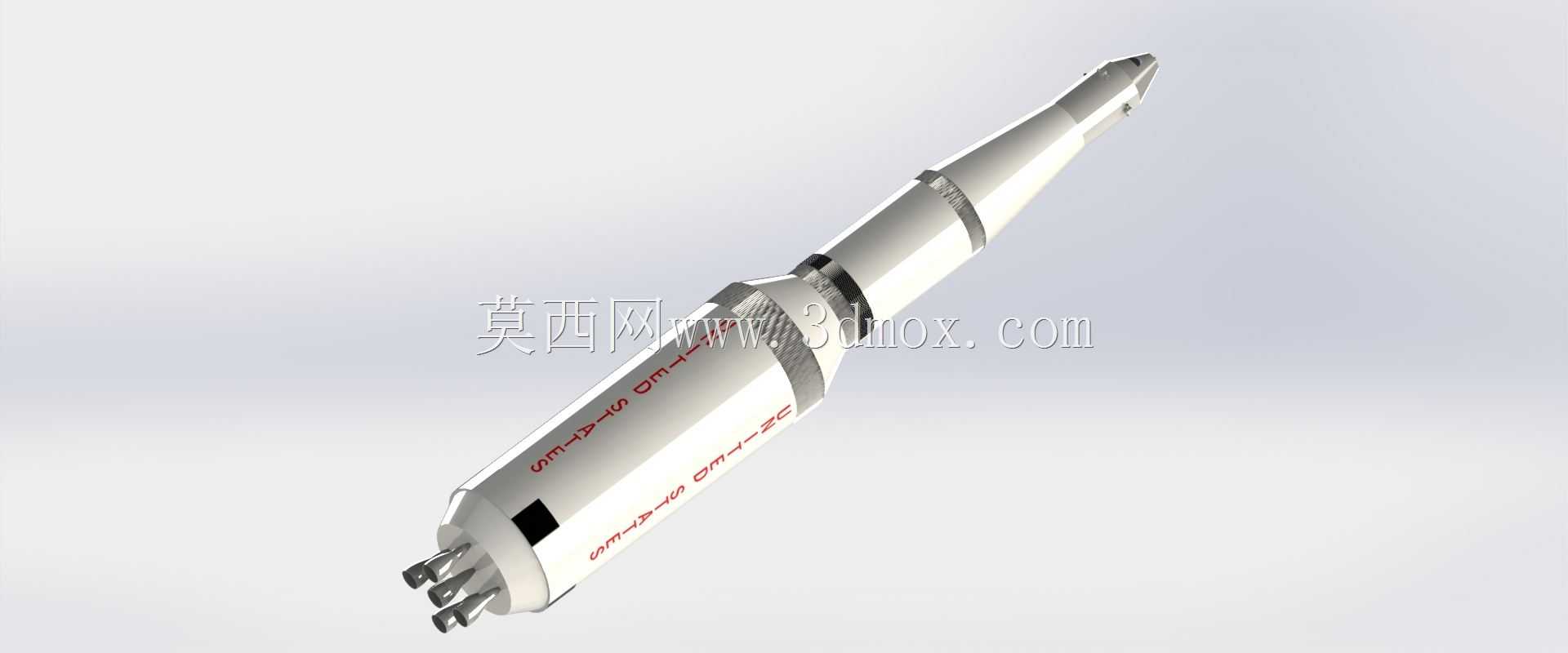

这款土星五号运载火箭的三维结构设计，完整还原了人类航天史上用于载人登月任务的重型运载装备的核心构造，其应用场景覆盖航天科普展示、航天工程教学演示、航天主题文创产品开发以及3D打印实体模型制作等多个领域。作为曾经承担载人登月发射任务的核心运载装备，该火箭的实际用途是将载人登月飞船、登月舱等有效载荷送入地月转移轨道，为载人登月任务提供足够的推力与运载能力，是人类深空探测历程中极具标志性的航天运载设备。从产品功能特性来看，该设计完整还原了火箭的多级箭体结构，包含箭体外部的尾段发动机集群、各级箭体的分段连接结构、头部整流罩以及配套的登月舱挂载结构，每一处结构细节都参照真实火箭的布局进行还原，多级箭体的分离界面、发动机喷口的排布、箭体表面的标识区域都做了精准的结构呈现，能够直观展现重型运载火箭的整体构造逻辑。在设计思路上，该结构采用1:1的比例还原真实火箭的尺寸比例，尽可能贴近真实装备的结构比例关系，箭体的每一段直径变化、锥段过渡、尾翼布局都遵循真实火箭的气动外形设计逻辑，既保证了外观的还原度，也为后续的缩放制作提供了准确的比例基准。从外形尺寸与安装边界来看，该设计按照真实火箭的比例构建，整体为细长型箭体结构，尾段的多发动机布局形成了箭体底部的最大径向尺寸边界，头部的逃逸塔结构构成了箭体的顶端延伸边界，各级箭体之间的连接法兰结构清晰，若用于3D打印实体模型，可根据实际展示或制作需求对整体尺寸进行等比例缩放，缩放过程中不会破坏各部分的结构比例关系，能够适配不同尺寸的展示场景与制作需求，无论是用于桌面级的科普展示模型，还是大尺寸的航天主题展陈模型，都能通过等比例调整获得准确的结构呈现。
