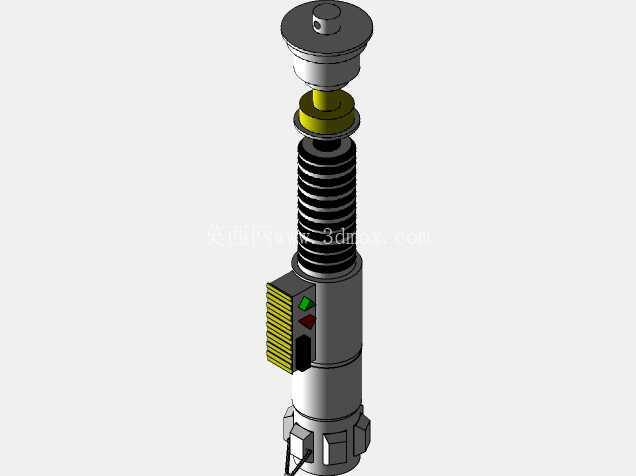

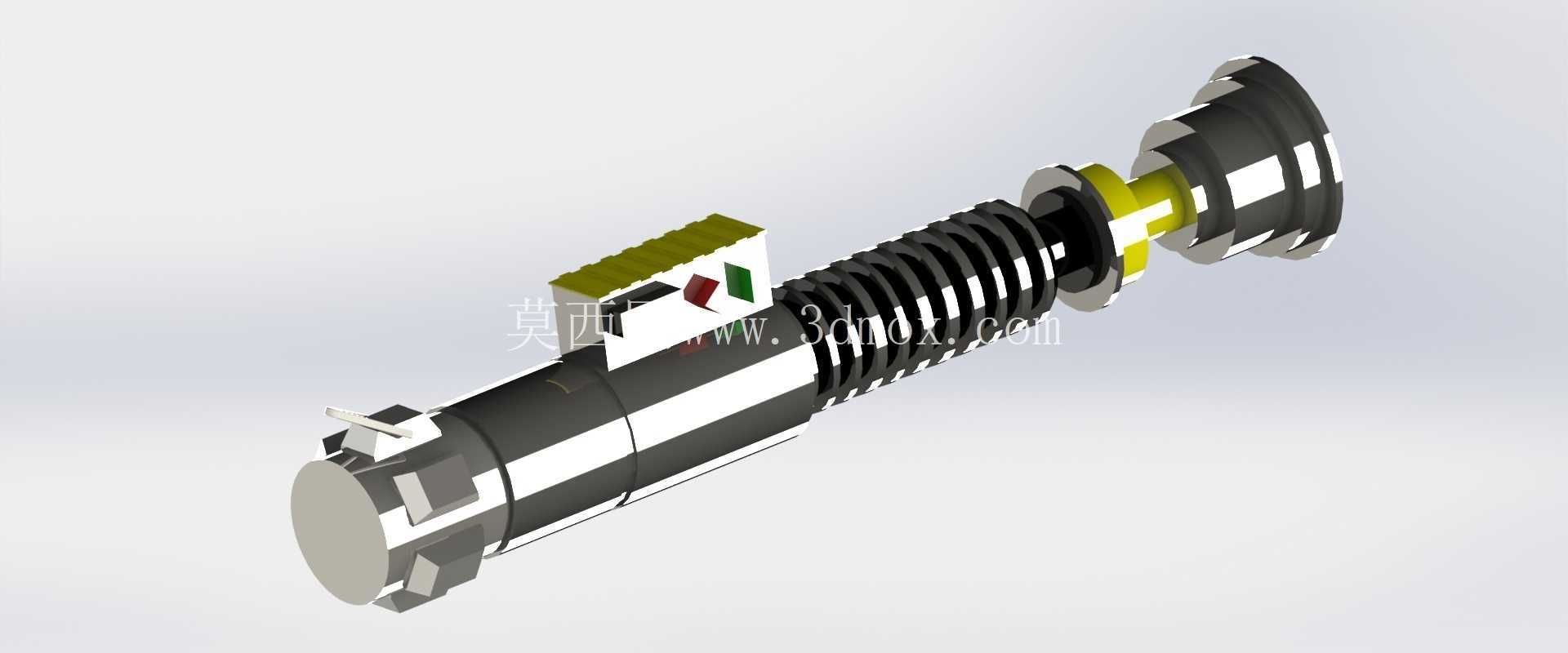

卢克天行者绝地归来光剑剑柄结构设计

　　本次呈现的是科幻影视IP中经典手持光剑的剑柄结构三维设计，整体围绕手持握持的人机交互逻辑展开结构排布，所有结构边界均贴合成年人单手握持的尺寸范围，握持段直径控制在35mm-42mm区间，整段剑柄总长度控制在280mm左右，确保握持时手掌可完全包裹防滑纹理段，不会出现脱手或握持发力不畅的问题。从结构分区来看，剑柄从尾端至剑刃输出端依次设置了尾盖锁紧结构、电池容纳腔、主控开关模块、握持防滑段、调焦环结构、剑刃固定座几个核心功能区，各段之间采用阶梯轴式的同轴装配逻辑，相邻零件之间预留0.1mm的装配间隙，满足实体加工时的公差配合要求。尾盖部分采用外六角式的防滑边缘设计，既可以通过手拧完成电池仓的开合，也可以借助通用扳手实现锁紧，尾盖与主体筒身之间采用细牙螺纹连接，螺纹规格选用M36×1.5，保证连接强度的同时避免螺距过大导致的旷量问题。电池容纳腔的内径设置为32mm，可兼容常规规格的圆柱型供电单元，腔体内壁设置两条轴向定位筋，避免供电单元在腔体内晃动移位，筋条高度1mm，与供电单元外壁形成过盈0.05mm的配合，无需额外固定件即可实现供电模块的稳定安装。

　　主控开关模块设置在握持段上方的拇指操作区，开关按键突出筒身表面3mm，按键周边设置1.5mm高的防护围边，避免握持时误触触发，按键下方预留10mm×15mm的电路板安装空间，可容纳常规的驱动控制电路板，走线槽沿筒身内壁轴向布置，槽深2mm，可容纳直径1mm以内的连接导线，避免导线在筒身内挤压弯折。握持防滑段采用等距分布的环形凹槽结构，凹槽宽度3mm，深度1.5mm，槽间距4mm，该结构既可以提升握持时的摩擦力，也可以作为装配时的定位基准，加工时可直接通过车床走刀一次成型，无需额外的防滑套包覆，降低后期装配的工序复杂度。

　　调焦环结构位于握持段前端，环身表面设置直纹滚花结构，滚花纹距0.8mm，转动时的阻尼感通过环内侧的O型密封圈实现，密封圈槽深度1.2mm，选用线径1.5mm的丁腈橡胶圈，既可以实现转动阻尼的调节，也可以阻挡灰尘进入内部结构。剑刃固定座部分采用锥面配合结构，锥度设置为1:10，配合长度20mm，锁紧时通过前端的锁紧环推动锥面收紧，实现剑刃部件的无旷量固定，固定座外侧设置装饰性的散热槽结构，槽深1mm，在不影响结构强度的前提下还原影视道具的外观细节。整体结构的所有零件均采用回转体加局部特征的设计逻辑，90%以上的结构可通过常规车削工艺完成加工，局部的开关安装位、装饰块结构可通过三轴铣削完成加工，无需特殊的五轴加工设备，具备较高的实体加工可行性。装配时可按照从尾端至前端的顺序依次装入各功能模块，所有相邻零件之间均设置定位止口，止口配合长度3mm，保证整体的同轴度误差控制在0.05mm以内，避免装配后出现不同轴导致的剑刃偏斜问题。

　　在实际的道具制作场景中，该结构可直接作为发光道具的承载基体，内部可容纳供电、发光、音效模块，外部结构尺寸完全适配常规的光剑剑刃配件，无需额外修改即可完成整剑的组装；在文创衍生品开发场景中，该结构可直接用于金属材质的收藏级道具复刻，各零件的壁厚均设置在2mm以上，采用铝合金材质加工时整体重量可控制在600g左右，兼顾握持手感与结构强度。设计过程中针对手持操作的受力场景做了针对性的强度校核，握持段的筒身壁厚3mm，在承受50N的径向握持力时形变小于0.02mm，不会出现筒身凹陷的问题；尾盖与前端固定座的螺纹连接部位在承受100N的轴向拉力时不会出现滑牙问题，满足日常把玩、展示、cosplay使用时的强度要求。所有外观的装饰色块均采用独立嵌件结构，嵌件与主体筒身之间采用卡槽加胶水固定的方式，嵌件厚度1.5mm，安装后与主体表面齐平，不会出现突出刮手的问题，同时也方便后期做不同的表面配色处理，满足不同版本道具的外观还原需求。
