小型高精度蠕动泵结构设计方案

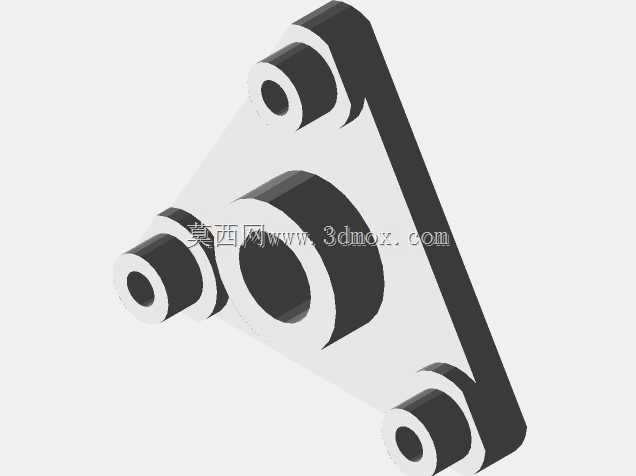

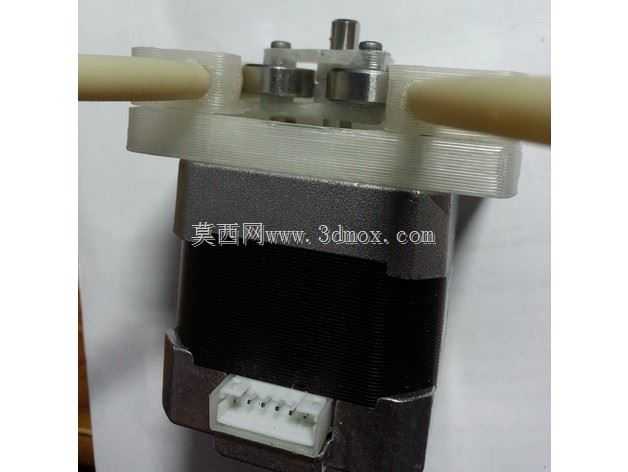

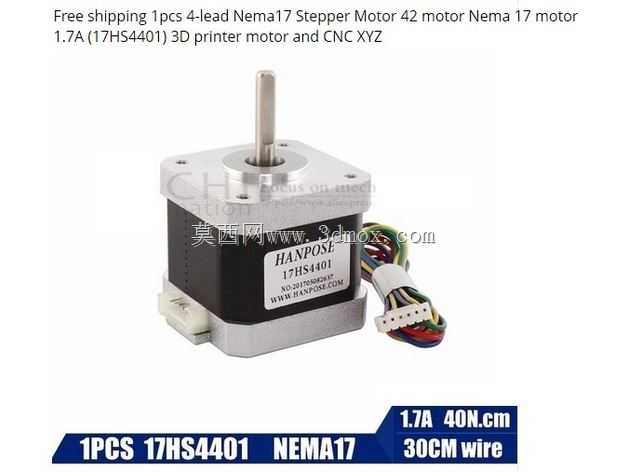

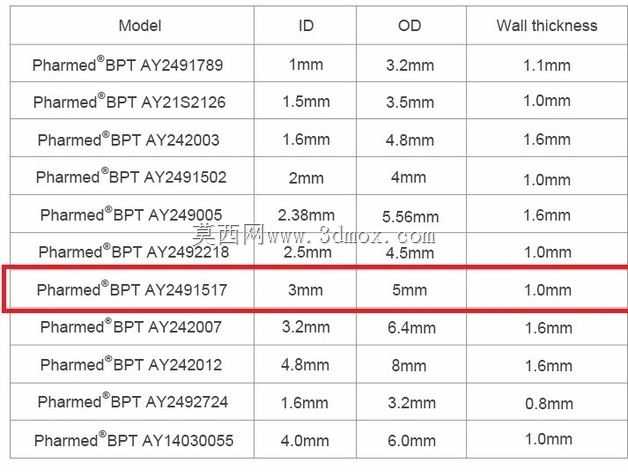

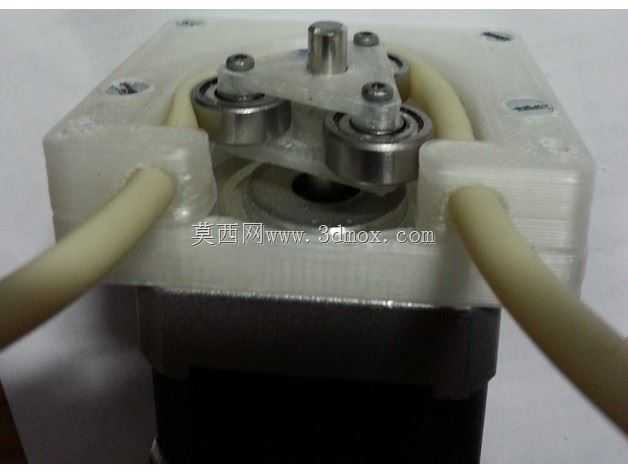

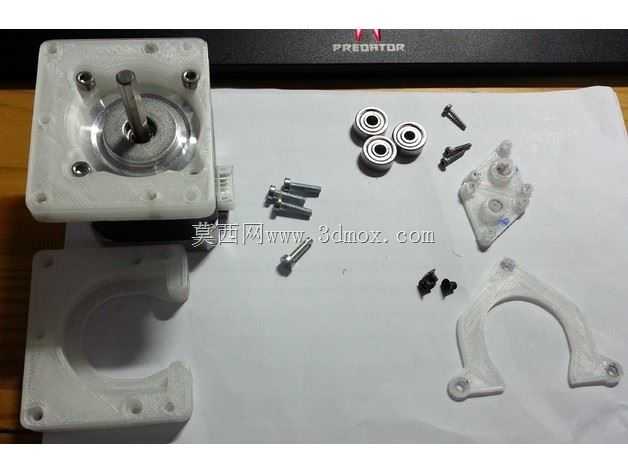

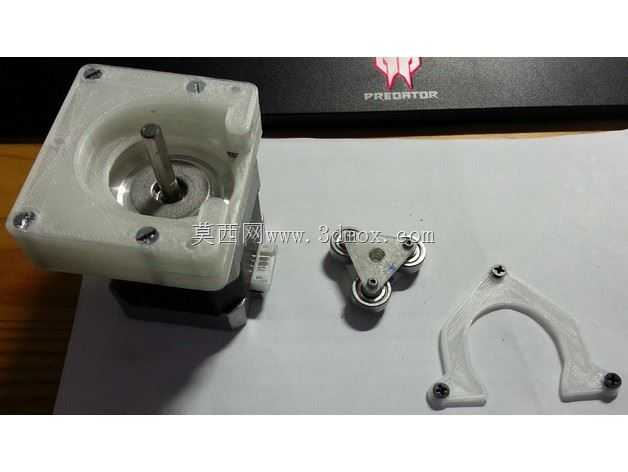

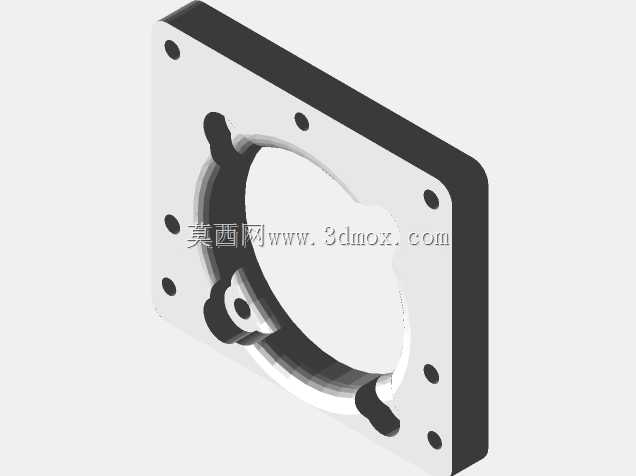

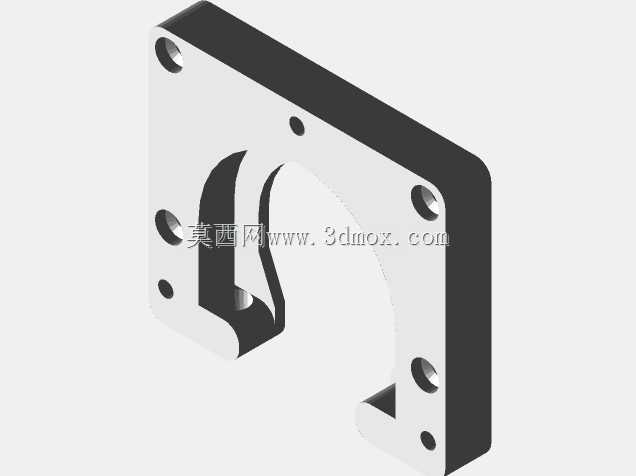

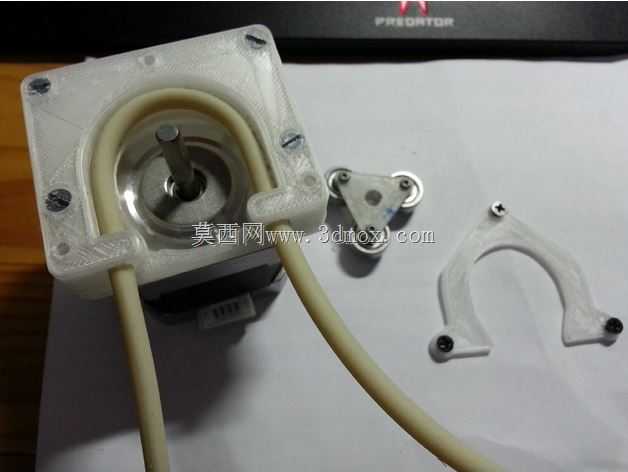

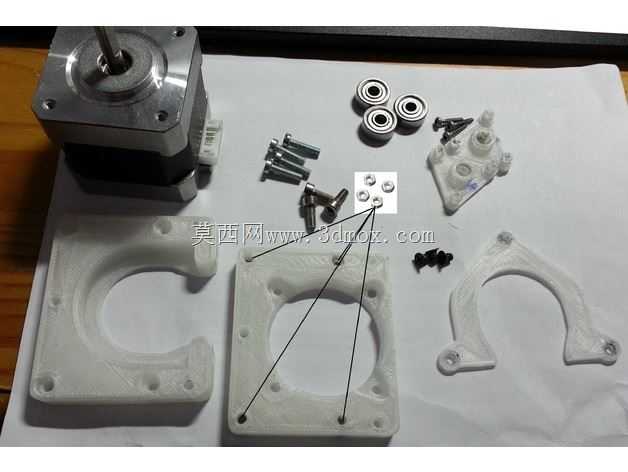

这款蠕动泵主要面向小流量高精度流体输送场景设计，可覆盖实验室试剂精准滴加、小型水族缸营养液循环、桌面级生物实验样本输送、家用DIY饮品定量调配等多种民用与轻商用场景，其核心工作逻辑是通过滚轮周期性挤压弹性软管，在软管内部形成持续负压来抽吸流体，整个输送过程中流体仅与软管内壁接触，不会接触泵体其他金属或塑料结构，既可以避免流体被泵体材质污染，也能防止腐蚀性流体侵蚀泵内部件，尤其适合输送食品级原料、弱腐蚀性药剂、带有微小颗粒的悬浮液等特殊介质，后期维护仅需更换磨损的软管即可，运维成本极低。整体结构采用模块化分层设计思路，核心驱动单元选用标准42型步进电机作为动力源，可通过脉冲信号精准控制电机转角，进而实现流量的无级调节，最小流量可控制在每分钟几毫升的级别，完全满足小剂量精准输送的需求；泵头传动部分采用偏心滚轮结构，搭配3D打印的泵体支架与压管座，压管座预留了标准软管的安装槽位，可适配不同壁厚的硅胶管、蠕动泵专用软管，用户可根据输送流体的特性更换对应材质的软管，无需改动整体结构。安装边界方面，整体泵体的安装孔位完全适配标准42步进电机的安装尺寸，电机端无需额外加工转接板即可直接固定，泵体整体外轮廓尺寸控制在100mm*80mm*60mm以内，可轻松嵌入各类桌面级小型设备内部，不会占用过多安装空间；固定支架设计有两个对称的弧形安装臂，既可以通过螺丝将整个泵体固定在平面基座上，也可以通过扎带穿过安装臂的预留孔将泵体捆绑固定在型材支架、圆管支架上，适配多种不同的安装环境。结构细节上，滚轮组件采用标准轴承搭配金属销轴的结构，转动阻力极小，长时间运行也不会出现卡顿磨损的问题，泵体上盖设计有透明视窗区域，可直观观察内部滚轮的运转状态与软管的挤压情况，一旦出现软管破损、滚轮卡滞的问题可第一时间发现处理；压管间隙设计为可微调结构，用户可根据软管的实际壁厚调整压块的压紧程度，既保证足够的挤压力实现流体完全截止避免回流，也不会因为压力过大加速软管的磨损，有效延长软管的使用寿命。
