机修工位两用扳手收纳置物架结构

这款扳手收纳架主要面向机修、装配、五金加工等一线作业工位场景，解决日常作业中开口扳手、梅花开口两用扳手随意堆放、拿取效率低、易磕碰丢失的实际痛点。日常作业里，不少维修工位的扳手常散放在工作台面、工具柜抽屉内，找对应规格的扳手往往要翻找许久，不同规格混放还容易导致扳手开口磕碰变形，影响尺寸精度，这款置物架就是针对这类工位痛点做的结构设计。

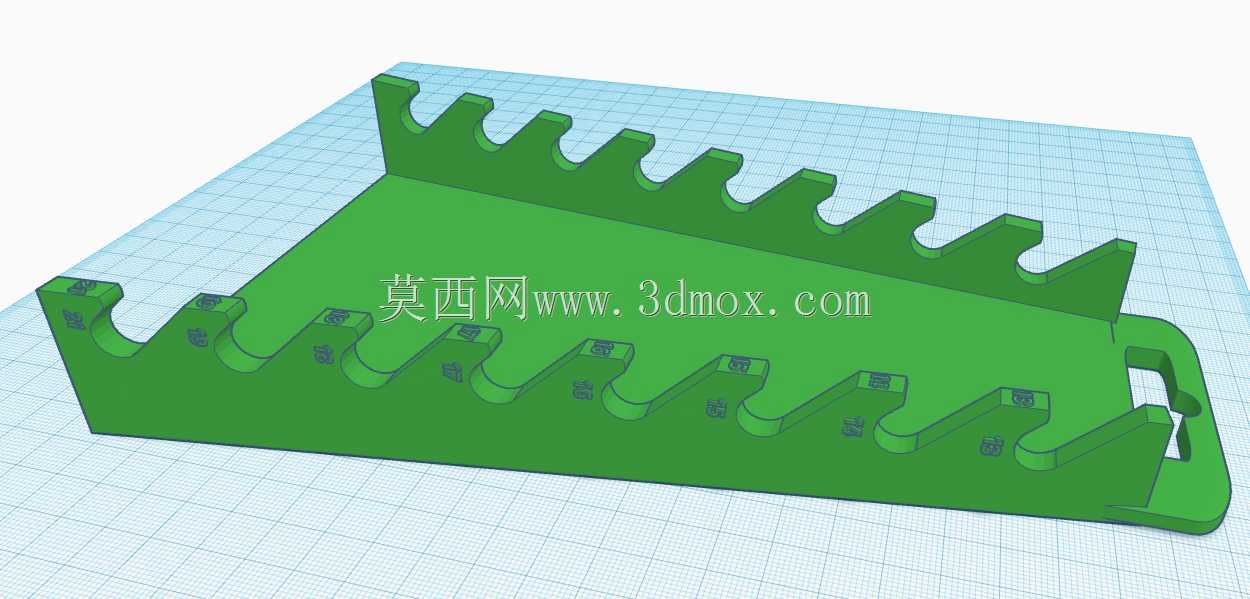

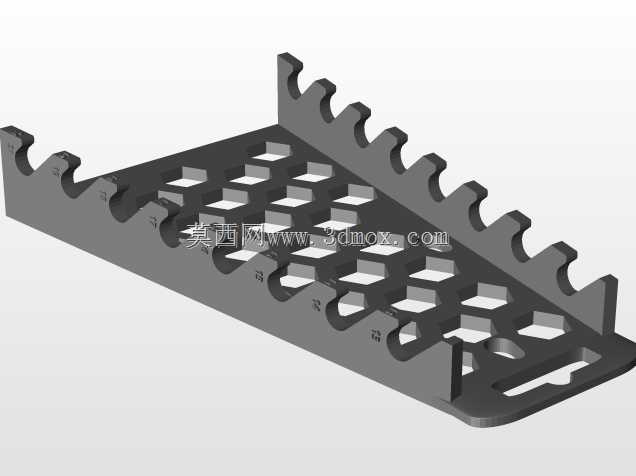

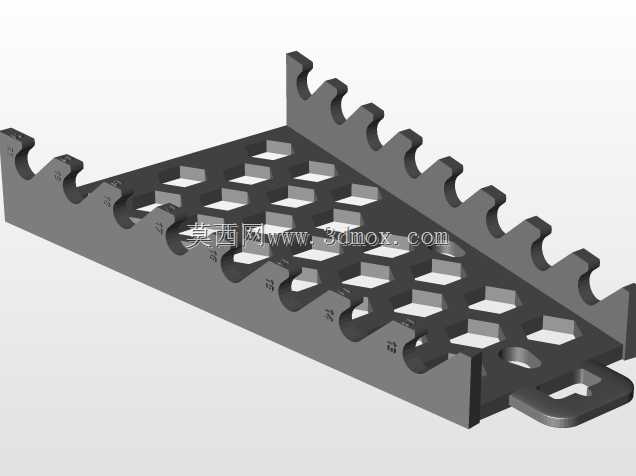

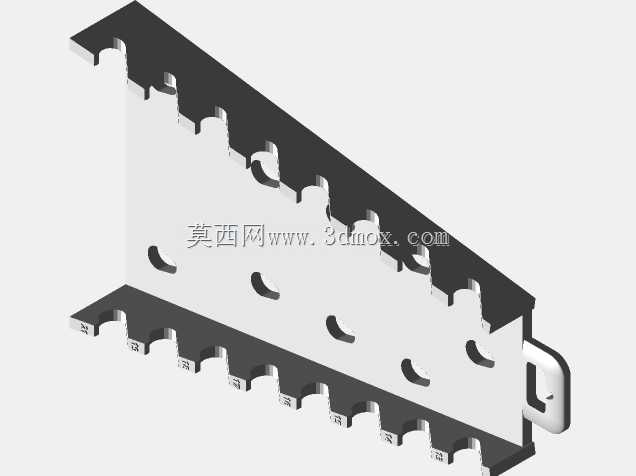

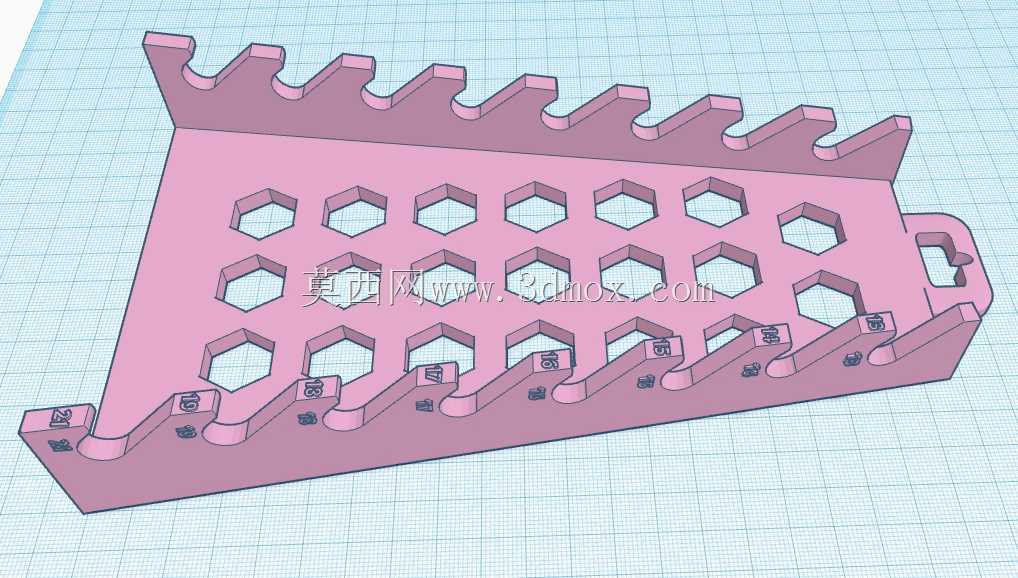

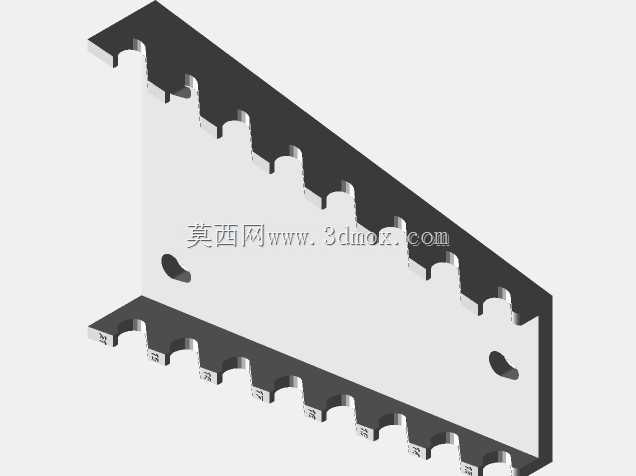

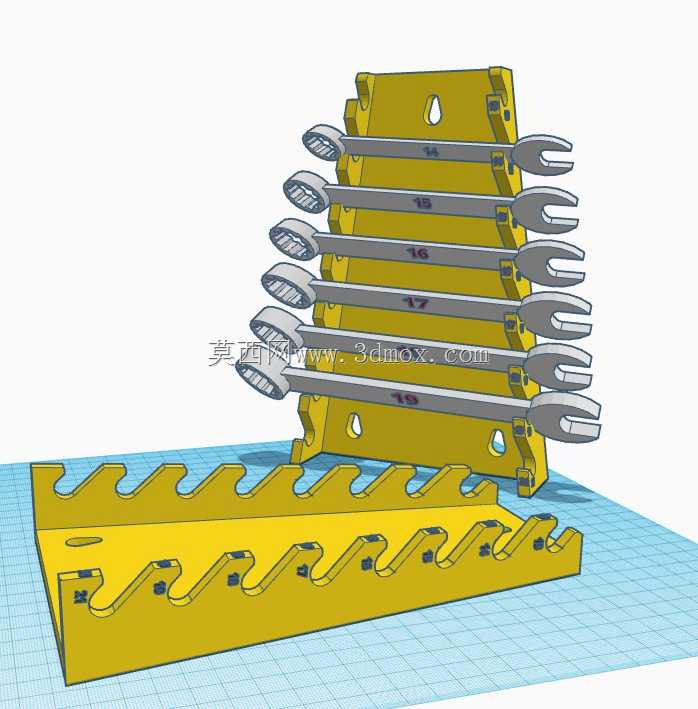

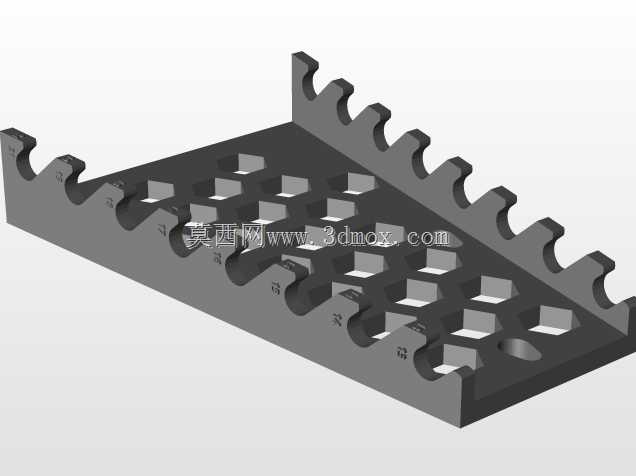

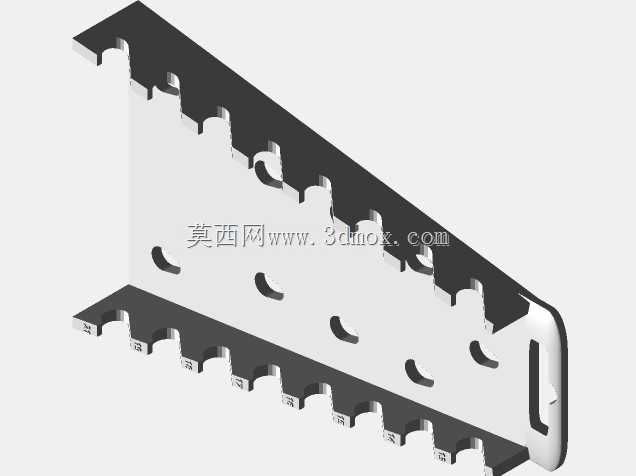

结构上分为立式挂放与卧式承托两个使用形态，立式结构背部预留了壁挂安装孔位，可直接通过膨胀螺丝固定在工位旁的墙面、工具柜侧板上，不占用工作台操作面空间，每一个卡位对应一个扳手的手柄卡位，卡位做了限位凸台结构，扳手卡入后不会因工位振动滑落，拿取时直接抽出即可，归位时顺着卡位推入就能固定，适配常规6mm到24mm规格的成套两用扳手，卡位间距按照不同规格扳手的头部宽度做了梯度排布，避免相邻扳手放置时出现干涉。卧式结构可直接放置在工作台面、工具车层板上，底部做了防滑的接触边，放置后不会随台面拖拽移位，卡位的开口角度做了优化，扳手放入后手柄略微向上倾斜，拿取时手指能直接扣住扳手手柄，无需抠取缝隙，适配频繁拿取工具的快节奏作业场景。

设计过程中优先考虑了打印或机加工制作的工艺可行性，整体结构没有复杂的倒扣特征，无论是采用FDM3D打印制作，还是采用铝板铣削、亚克力切割加工都能直接成型，不需要额外做拆分结构或支撑结构，壁厚设置兼顾了结构强度与材料用量，常规PLA材料打印即可满足日常承重需求，不会出现放置满扳手后架体变形弯折的问题。安装边界上，立式壁挂版本的整体宽度适配常规成套扳手的排布长度，安装时仅需预留对应宽度的竖向墙面空间，上下两个安装孔的孔距符合常规墙面固定的间距要求，不需要额外定制安装配件；卧式放置版本的底部尺寸适配多数标准工具车的层板宽度，放置后不会超出层板边缘造成磕碰。卡位的尺寸公差做了合理预留，不会出现扳手卡入过紧难以取出，或是间隙过大放置后晃动掉落的问题，不同规格的卡位做了尺寸区分，小规格扳手对应窄卡位，大规格扳手对应宽卡位，归位时不会出现放错卡位的情况，能帮助作业人员养成工具定点归位的习惯，减少工具遗失的概率，同时规整的收纳也能让工位整体更整洁，符合6S管理的工位整理要求。
