五轴联动刀头三角结构3D打印设备

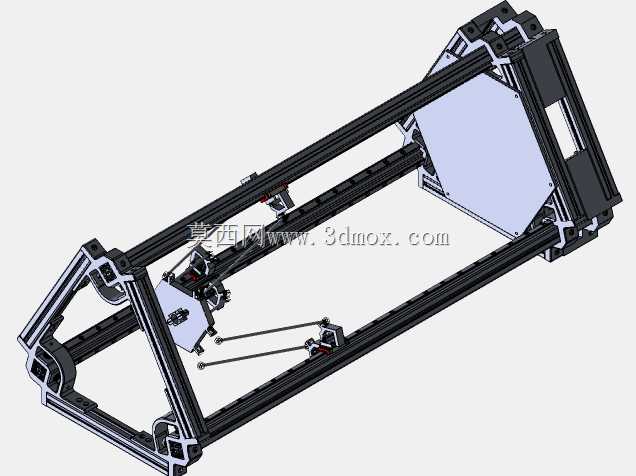

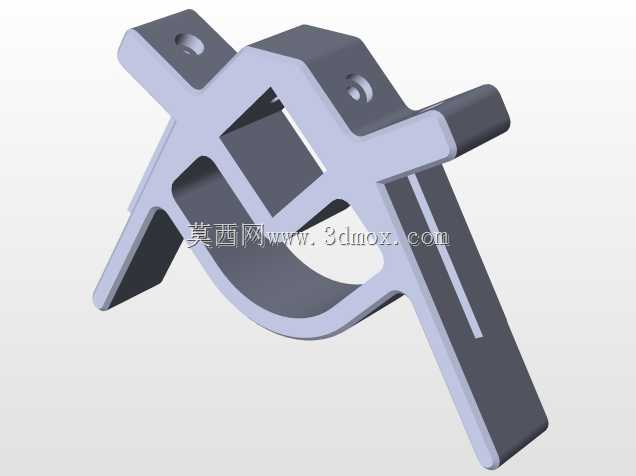

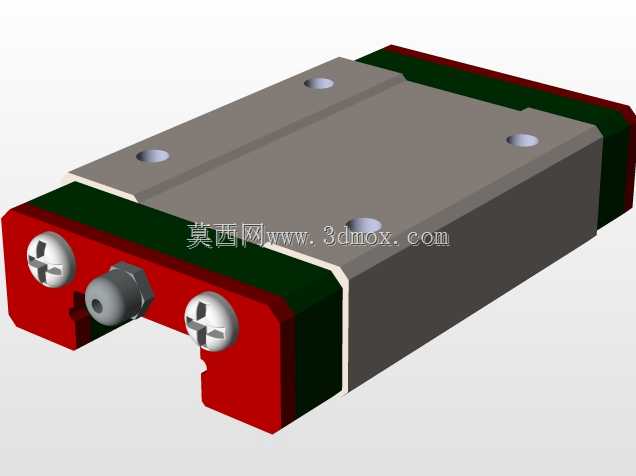

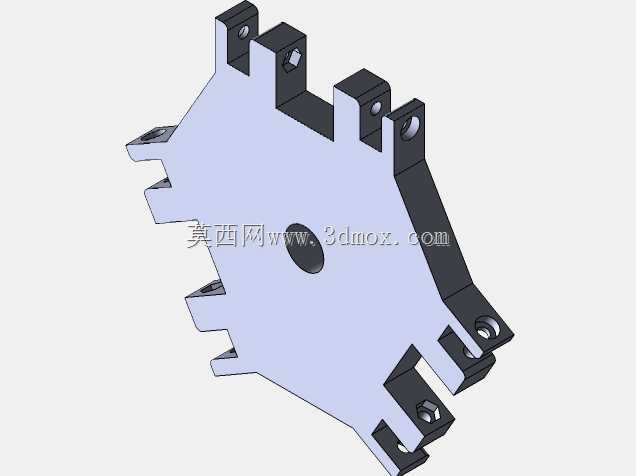

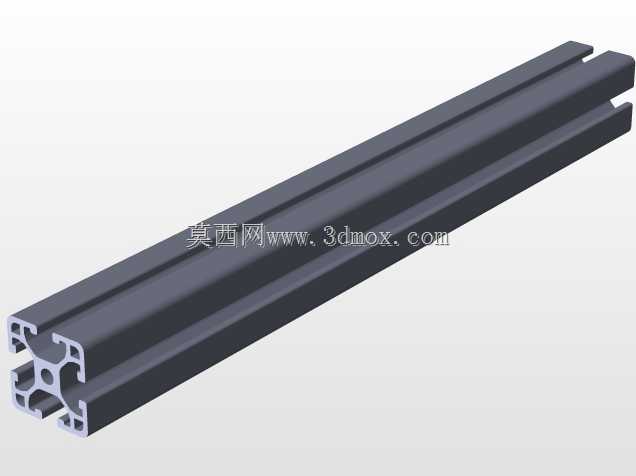

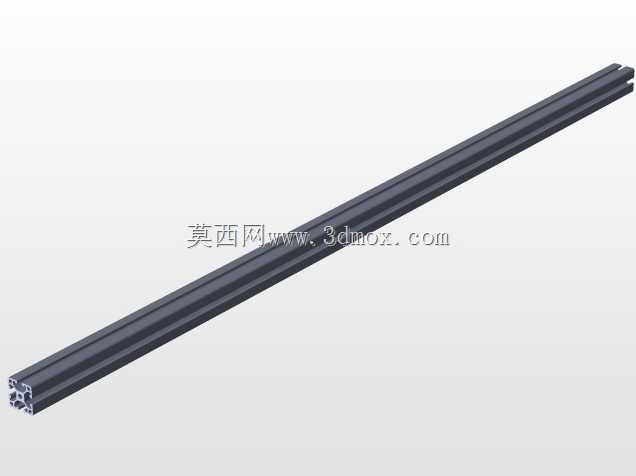

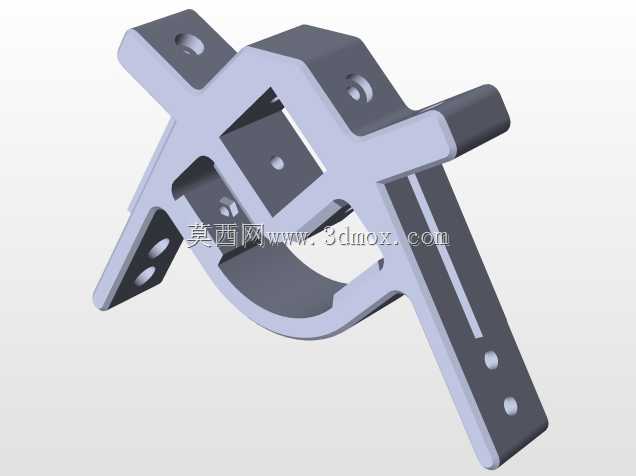

这款五轴刀头三角结构打印设备，主要面向复杂结构件的小批量定制生产场景，可适配文创手办制作、工业样件快速验证、教学实训演示、个性化定制产品加工等多类应用需求，相较于传统三轴打印设备，它能实现更复杂的曲面成型、无支撑悬空结构打印，大幅减少后期支撑去除的工序，提升成品的表面质量与结构强度。设备核心功能依托五轴联动的刀头运动系统实现，刀头可在五个运动轴向上完成灵活位移与角度调整，在打印过程中能够根据模型的截面形态实时调整喷头朝向，避免传统三轴打印中逐层堆叠带来的层纹明显、斜面支撑过多、异形结构成型精度差的问题，尤其适合带有内流道、复杂曲面、倒扣结构的零部件打印。从设计思路来看，整体采用三角稳定型框架布局，以工业铝型材作为主体支撑结构，既保证了整体机架的刚性，减少运动过程中的震颤，又兼顾了组装调试的便捷性，用户可根据实际使用需求对框架尺寸进行灵活调整；传动部分采用高精度线性导轨配合同步带传动结构，在保证运动顺滑度的同时，有效控制了设备的制造成本，刀头的角度调节机构采用轻量化设计，降低运动负载的同时提升了响应速度，可适配不同规格的打印挤出头，兼容PLA、ABS、PETG等多种常见打印耗材。在安装边界与尺寸适配方面，设备的长条形框架布局预留了充足的成型仓空间，可满足长度方向尺寸较大的长条类构件打印需求，整体机架的安装固定仅需平整的工作台面即可，无需额外的地基固定，设备的走线、驱动模块均集成在框架侧边，整体占用空间紧凑，适合放置在工作室、实验室、小型加工车间等场景；运动行程的设计充分考虑了五轴联动的运动干涉问题，各轴的运动限位经过精准校核，在最大成型尺寸范围内可保证刀头运动无卡顿、无碰撞，配合开源的控制固件，用户可根据自身的加工需求对运动参数、打印路径进行自定义调整，进一步拓展设备的适用范围。
