早期桌面级FDM熔融沉积成型打印设备结构

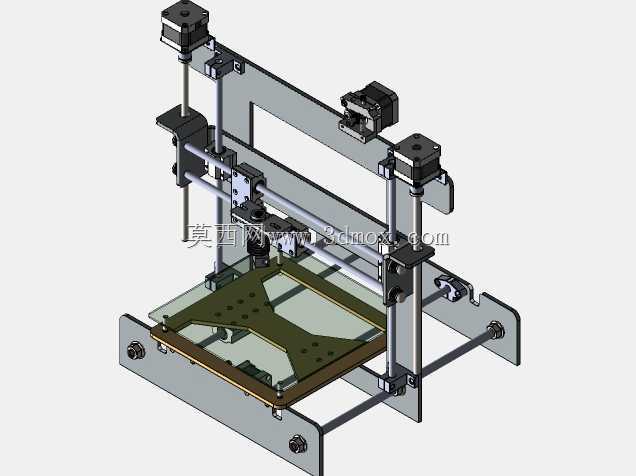

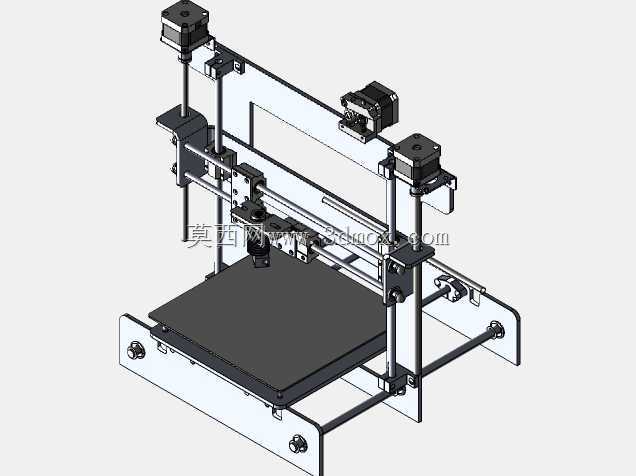

该设备为早期桌面级熔融沉积成型打印设备的完整机械结构，主要面向个人创客、小型工作室以及教学实训场景使用，可完成热塑性塑料线材的熔融堆叠成型作业，能够制作概念验证样件、简易工装夹具、创意手办以及教学演示模型，在产品快速迭代验证、学生机械结构认知实训、个人创意落地等场景中具备较高实用价值。设备整体采用框架式结构布局，以金属板材作为机架主体支撑，搭配多根光轴作为直线运动导向部件，兼顾结构刚性与组装便捷性，能够在日常桌面放置场景下保持足够的运行稳定性，避免运动过程中出现结构共振影响成型精度。设备的运动系统采用笛卡尔坐标系传动方案，X、Y、Z三个轴向分别配置独立的步进驱动单元，其中Z轴采用双光轴导向搭配丝杆传动的结构，负责带动打印头完成垂直方向的精准位移，可实现层高0.1-0.3mm范围内的分层堆叠控制；X轴负责打印头的横向水平移动，Y轴负责带动打印平台完成纵向水平移动，两轴均通过光轴搭配同步带传动的结构，在保证运动顺滑度的同时控制整体制造成本。打印平台采用平板式结构设计，表面预留多个安装定位孔位，可适配不同类型的打印基板，平台整体通过底部的调节组件可完成水平度校准，保证首层打印材料能够均匀附着在基板表面，降低打印翘边、脱落的故障概率。挤出打印头组件集成在X轴运动滑台上，可完成线材的输送、加热熔融以及挤出成型动作，整体结构紧凑，运动惯量低，可保证高速运动下的定位精度。设计过程中充分考虑了早期DIY设备的组装与维护需求，所有零部件均采用标准化的五金件与机加工件，无特殊定制的复杂异形结构，普通用户可按照装配流程完成整机组装，后期维护更换零部件也可直接采购通用标准件，大幅降低使用与维护成本。设备整体安装边界适配常规桌面尺寸，无需额外占用过大的作业空间，供电与控制接口均布置在机架侧边，方便走线与外接控制电路，整体结构设计在成本控制、功能实现、组装便捷性三者之间做到了较好的平衡，是早期桌面级打印设备经典的结构方案，也为后续同类设备的结构优化提供了成熟的参考框架。
