小型卧式铣床工业设备三维结构

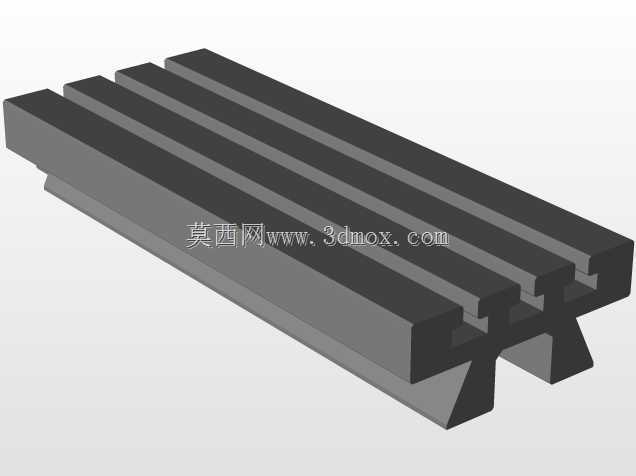

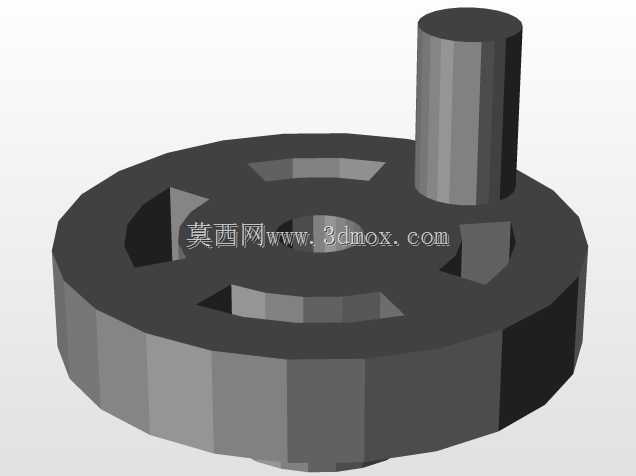

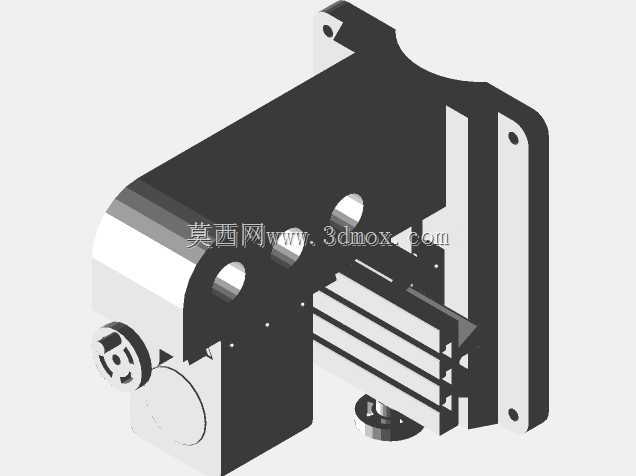

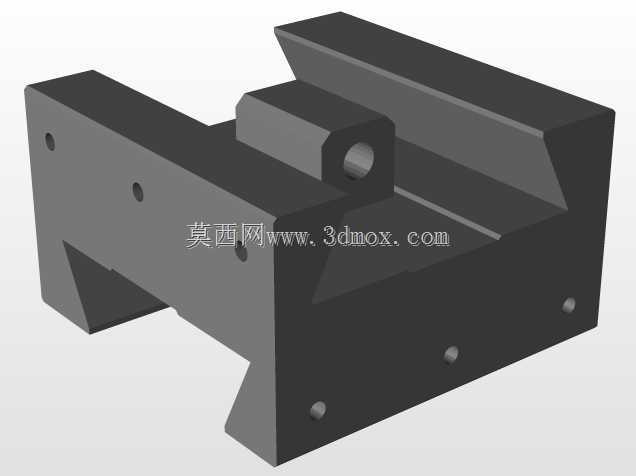

这款小型卧式铣床是面向小尺寸金属零件加工场景设计的通用切削设备，可广泛应用于小型机加工车间、五金零件修配工坊、职业院校实训教学以及个人DIY加工场景中，能够完成平面铣削、沟槽加工、小型齿轮齿形铣削、斜面切削等多种常规机加工作业，适配有色金属、黑色金属以及部分工程塑料的切削加工需求。从设备整体结构来看，其采用经典的卧式铣床布局，床身作为核心承载构件采用立式箱型结构，内部预留主轴传动系统的安装空间，侧壁开设的减重孔在保证结构刚性的前提下有效降低了设备整体自重，床身顶部设置主轴转速调节机构，可根据不同加工材质与切削参数调整主轴转速，适配不同刀具的加工需求。设备中部的工作台采用T型槽结构设计，可通过配套压块直接装夹不同外形的待加工工件，工作台纵向、横向均配备手动进给手轮，手轮带有刻度标识，操作人员可通过刻度精准控制进给量，保证加工尺寸的精度，工作台下方的滑座结构可实现横向位置的调整，配合床身前端的升降导轨可完成不同高度方向的加工位置适配，满足不同厚度工件的加工空间需求。设备底座采用宽幅平底结构，增大了与安装台面的接触面积，提升了设备运行过程中的稳定性，避免切削作业时产生的振动影响加工精度，底座内部可作为切削液的储液腔，配套冷却管路可在切削过程中对刀具与工件接触位置进行冷却，延长刀具使用寿命同时提升工件表面加工质量。在设计过程中，这款设备充分兼顾了结构刚性与操作便捷性，所有操作手轮均布置在操作人员易触及的位置，主轴启停、转速调整的控制区域设置在床身侧方，无需操作人员大幅移动即可完成参数调整，各运动导轨面均设计有润滑注油点，可定期加注润滑油脂降低运动副磨损，延长设备使用寿命。设备整体外形紧凑，占地面积较小，无需专用大型安装基础，放置在常规重型工作台面上即可固定使用，安装边界可适配多数小型加工场地的空间限制，对于小批量多品种的小型零件加工场景具备极强的适配性，相较于大型铣床其操作门槛更低，维护成本更加低廉，能够满足小型加工场景下的常规铣削加工需求，同时其结构完全还原了工业级卧式铣床的核心传动与进给逻辑，也可作为机械专业教学中讲解铣床结构与加工原理的具象化演示载体。
