车床用立式四工位快换刀架结构

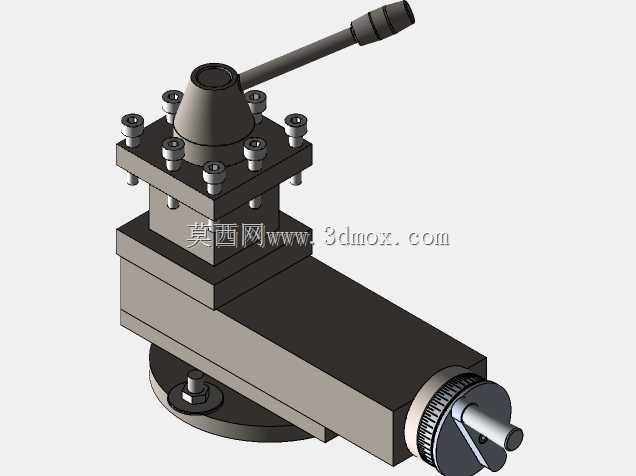

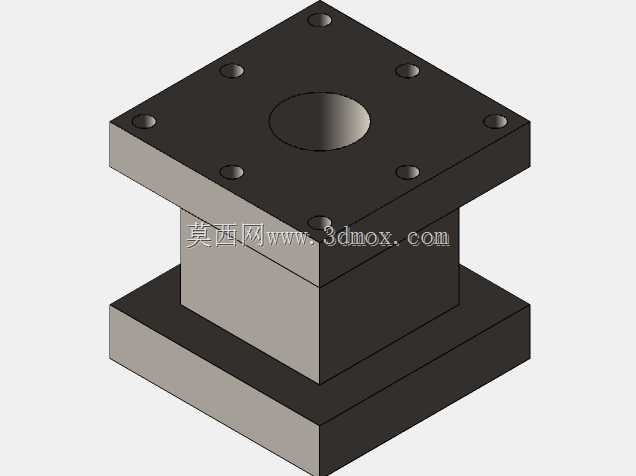

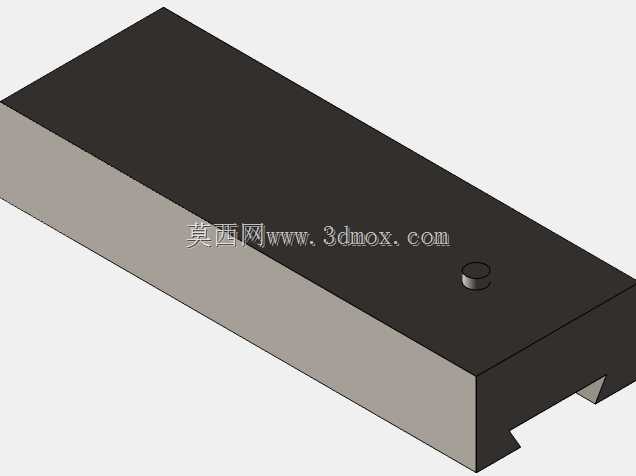

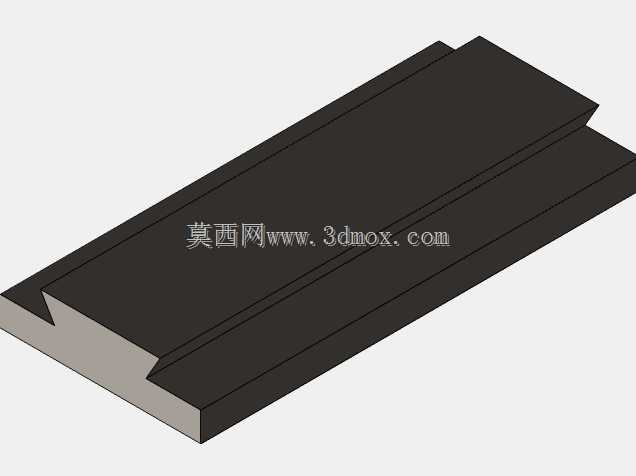

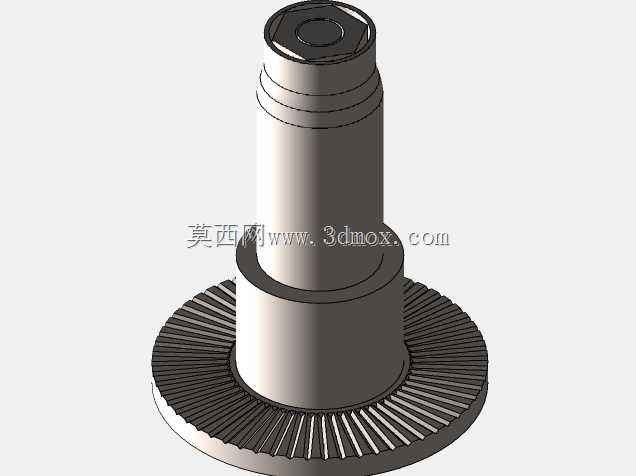

这款刀架是普通卧式车床的核心配套功能部件，主要承担车床加工过程中刀具的装夹、工位切换与定位锁紧功能，适配中小型普通车床、经济型数控车床的刀位扩展需求，在中小批量机械加工、五金零件车削、修配类加工场景中应用极为广泛，能够帮助操作人员快速切换外圆车刀、端面车刀、切断刀、内孔车刀等不同加工用途的刀具，大幅减少换刀过程中的对刀辅助时间，提升单台设备的加工效率。从功能特性来看，这款刀架采用立式四方布局的工位设计，单次可同时装夹四把不同功能的车刀，顶部设置的操作手柄集成了工位转位与锁紧驱动功能，扳动手柄即可先解除刀盘定位锁紧，驱动刀盘旋转至对应工位后，反向扳动手柄即可完成精确定位与刚性锁紧，整套操作无需额外辅助工具，单人即可在数秒内完成工位切换，定位重复精度能够满足常规车削加工的公差要求。刀架下部设置的法兰式安装底座，可通过螺栓直接固定在车床中拖板的安装平面上，安装基准面与车床导轨平行度经过适配设计，安装时仅需校准底座与主轴轴线的相对位置即可投入使用，整体安装边界紧凑，不会过多占用中拖板的行程空间，适配多数中小型车床的拖板安装尺寸。在设计思路上，这款刀架采用了经典的端面齿盘定位结构，上下齿盘的啮合能够保证每个工位的转位精度一致性，锁紧状态下齿盘完全啮合，可承受车削过程中的径向与轴向切削力，避免加工过程中出现刀位偏移、振刀等问题；刀体整体采用高强度铸铁材质打造，经过时效处理消除内应力，长期使用不易出现形变，各装刀位的螺栓压紧结构可适配不同截面尺寸的标准车刀，装夹时可通过调整垫片微调刀具刀尖高度，适配不同中心高的车床使用需求。刀架尾部设置的刻度环可辅助操作人员在进行小角度工位调整时进行读数，满足特殊锥面、斜面加工的刀位角度调整需求，内部的锁紧机构采用机械增力结构，锁紧力充足，即使在大切深、大进给的重切削工况下，也能保持刀位的稳固可靠，整体结构维护简便，仅需定期对转位、锁紧运动副加注润滑油即可长期保持稳定工作状态。
