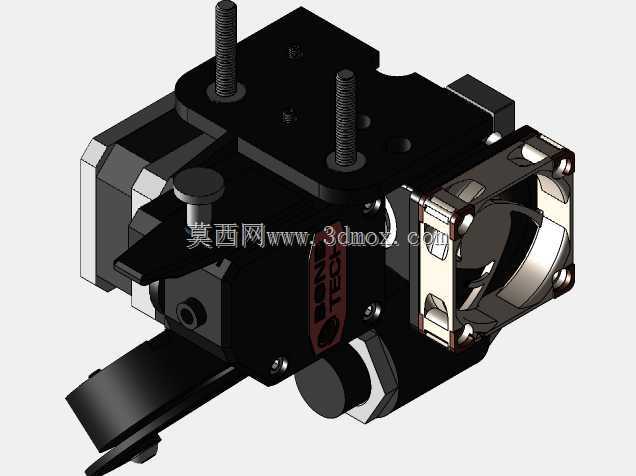

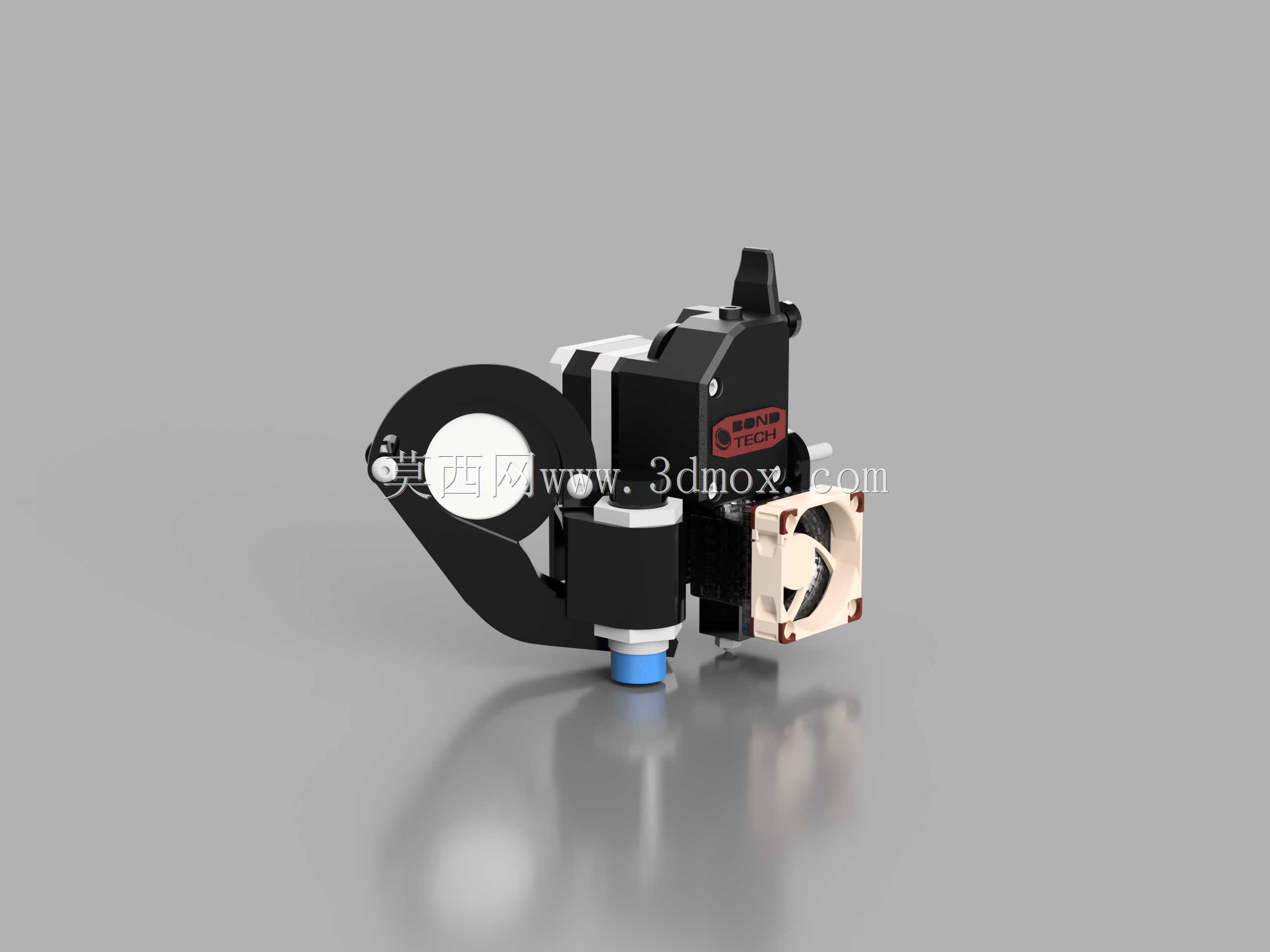

CR-10 | CR-10S | BondTech BMG+E3D V6+EZABL安装组件

这种新的安装组件旨在恢复CR-10/CR-10S构建区域的充分利用。我对以前的设计不太满意，因为它在X和Y方向上消除了15-20毫米，所以我重新设计了这个装置，使其尽可能接近库存的CR-10挤出机组件，以重新获得这个区域。Z轴也将得到改善，因为与库存组件相比，长E3D热端将更接近X轴托架的底部。仅零件/硬件needed:Extruder mount Bondtech组件用螺钉（应包含在套件中）用于鼓风机风扇支架和热端冷却风扇的6X M4x0.7mm x 22mm长螺钉Octua 40mm风扇（NF-A4x10FLX公司）https://www.amazon.com/gp/product/B009NQLT0M/ref=oh_aui_detailpage_o00_s00？ie=UTF8&；psc=150mm x 15mm鼓风机Fanshttps://www.amazon.com/gp/product/B071WMHNG5/ref=oh_aui_detailpage_o05_s00？ie=UTF8&；psc=1泽布尔Sensorhttps://www.th3dstudio.com/product/ezabl-kit-direct-wire/Small Nema 17步进电机otorhttps://www.omc-stepperonline.com/hybrid-stepper-motor/nema-17-bipolar-18deg-18ncm-255ozin-07a-29v-42x42x25mm-4-wires-17hs10-0704s.htmlAssembly Ins公司tructions:Mount the 先将Bondtech挤出机托架部分安装到CR-10 X轴托架上。然后用两个M4螺钉安装鼓风机风扇、鼓风机风扇导管和角撑。这将提供更多的空间来安装这些组件，而不会受到步进电机的阻碍。最后一步是将步进电机和BondTech挤出机安装在底座上，以完成设置。确保调整加热块的方向，使喷嘴指向更靠近支座的前部，并且热敏电阻/加热器芯线朝向bondtech装配侧。注意：建议使用的材料（耐高温）：PETG（我选择的材料）尼龙建议在这两个零件上都使用木筏进行此装配。这些零件的尺寸非常关键，因此需要在印刷时防止任何翘曲。我能够成功地在没有任何支撑的情况下印刷挤出机托架，但我建议为步进电机安装的部分添加至少4个顶层和底层，以增加刚度和平整度。在鼓风机风扇安装上，我只在风管的第一部分下使用了支撑，以确保剩余的悬垂层可以正确打印，但根据层的高度和速度，结果可能会有所不同。ABL传感器位置的Marlin固件设置X\u PROBE\u OFFSET\u FROM\u EXTRUDER 0//X OFFSET:[喷嘴的]左+右Y\u PROBE\u OFFSET\u FROM\u EXTRUDER-42//Y OFFSET:[喷嘴的]前+后Z\u PROBE\u OFFSET\u FROM\u EXTRUDER 0//Z OFFSET:[喷嘴的]下+上//设置探测的边界（探针可以到达的位置）。左\u PROBE\u床位45右探头\u床\u位置255前探头\u床\u位置45后探头\u床\u位置255感谢Sean为Noctua 40mm风扇模型和JuanCR为E3D V6 模型
