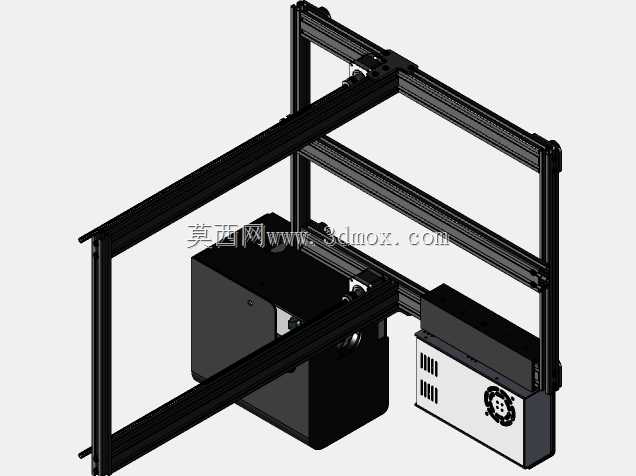

Duet WiFi机箱组件| CR-10S 3D打印机

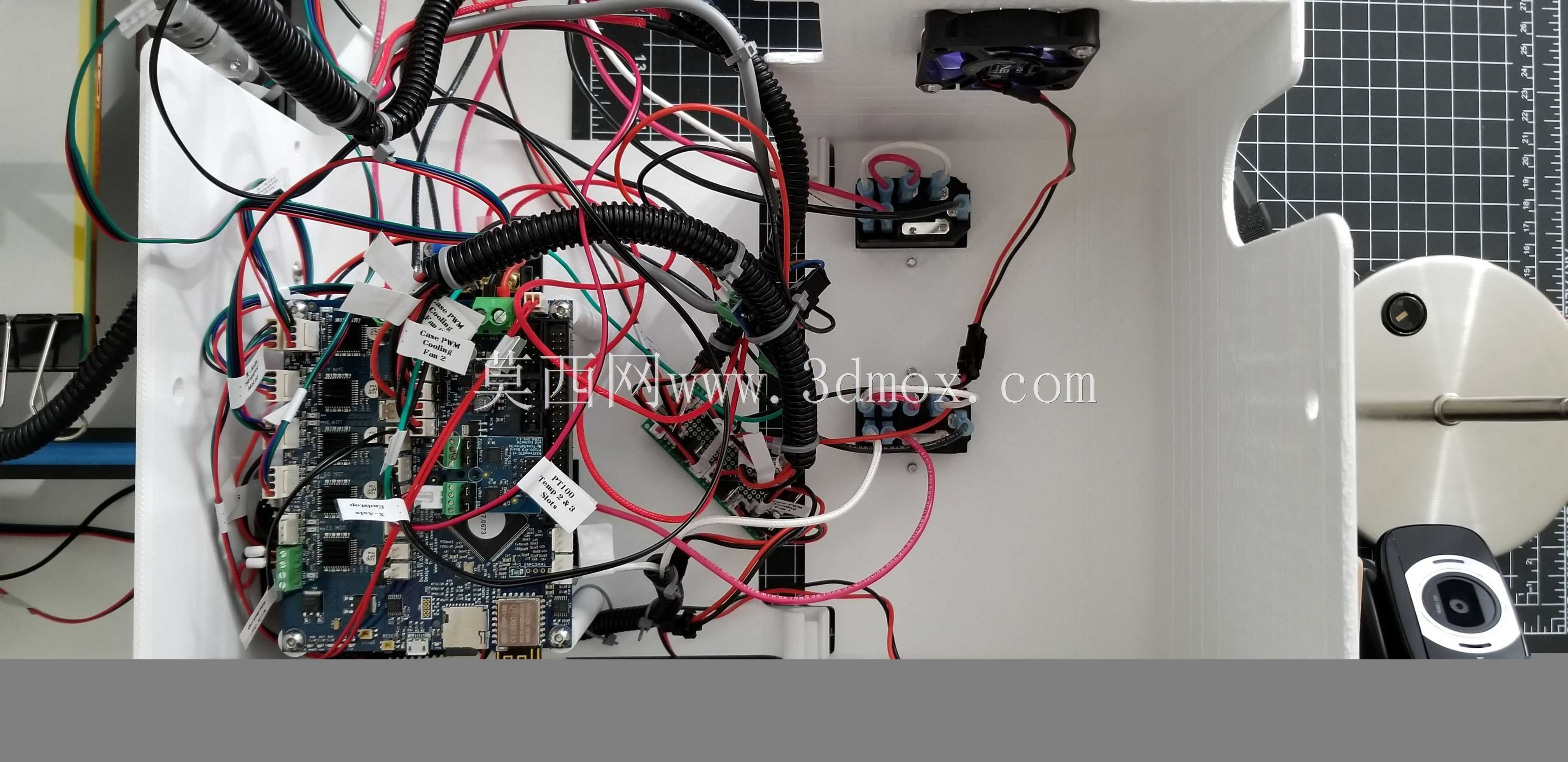

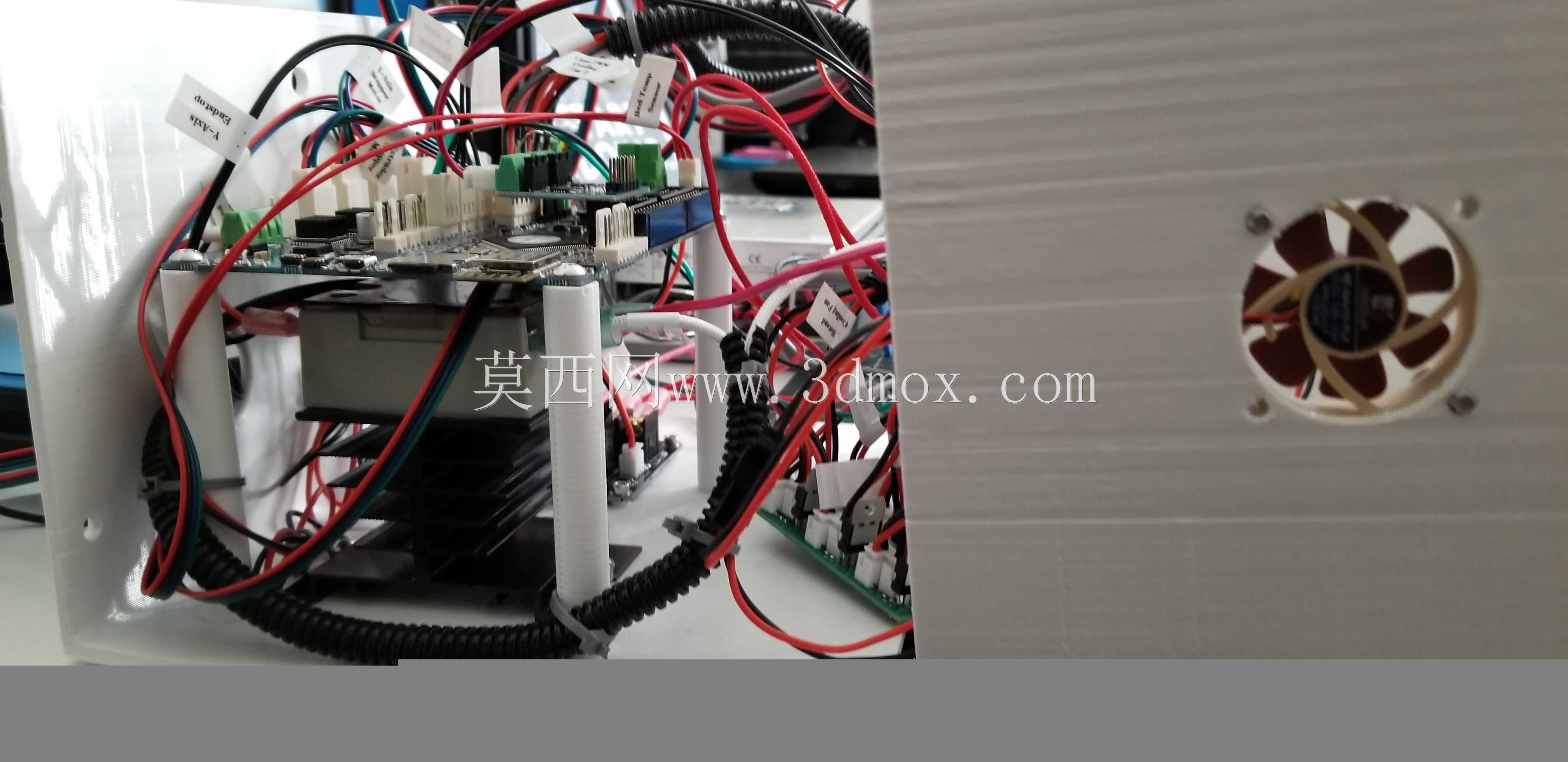

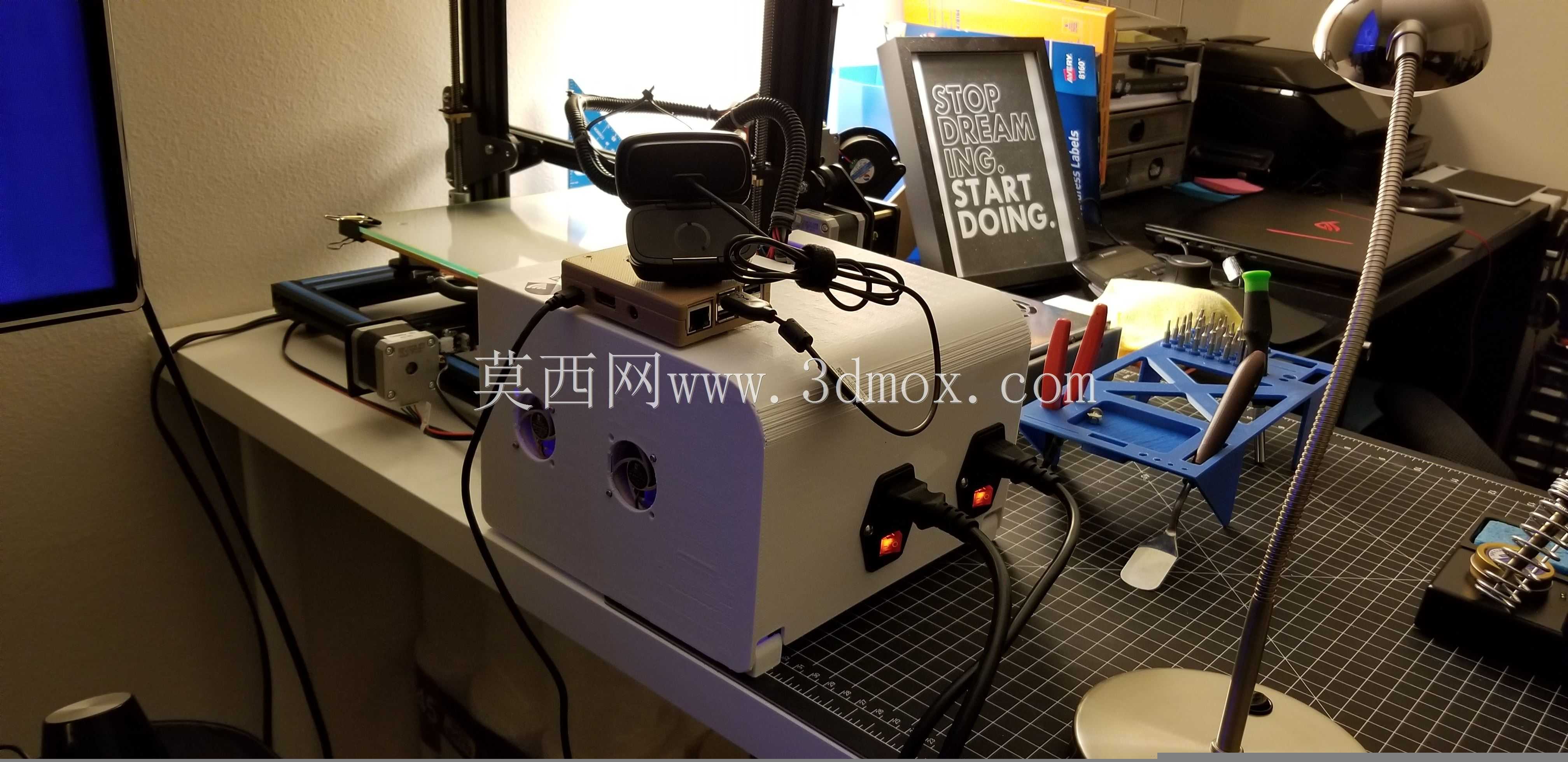

这是一个长期的工作进展，但我终于完成了我的二重唱WiFi案件的第一个工作原型。这种特殊设计的目的是能够封装各种电子元件，这些元件在我高度改进的CR-10中使用。我能够用一种有组织的方式连接和容纳所有的东西，通过使用flex guard卷曲管和拉链带的组合。**仅供参考：根据切片机的设置，这个构建几乎需要一公斤的细丝。因此，在打印这些大部件之前，请确保准备好一整卷灯丝，并确保您的打印机已拨入。**此机箱设计为包含以下部件：*1X Duet WiFi控制板**https://www.filastruder.com/collections/electronics/products/duet-wifi**1X固态继电器**https://www.amazon.com/gp/product/B0087ZTN08/ref=oh_aui_detailpage_o01_s00？ie=UTF8&；psc=1**1X加热器MOSFET**https://www.amazon.com/gp/product/B01MU3H01A/ref=oh_aui_detailpage_o03_s00？ie=UTF8&；psc=1**2X电源开关**https://www.amazon.com/gp/product/B00NWO68JI/ref=oh_aui_detailpage_o06_s00？ie=UTF8&；psc=1**1X电源**https://www.amazon.com/gp/product/B00IF93H6W/ref=oh_aui_detailpage_o08_s00？ie=UTF8&；psc=1**2X 40mm机箱风扇**https://www.amazon.com/gp/product/B009NQLT0M/ref=oh_aui_detailpage_o04_s00？ie=UTF8&；psc=1**1X 50mm机箱风扇**https://www.amazon.com/Noiseblocker-NB-BlackSilent-Ultra-Silent-3000rpm/dp/B0083A0CBG/ref=sr_1_1？s=电子和；ie=UTF8和；qid=1526523975和；sr=1-1&；keywords=noiseblocker+fanI我亲自制作了一块板，用于处理机箱风扇的24V到12V降压以及使用以下晶体管的感应传感器(https://www.amazon.com/gp/product/B076R44FS7/ref=oh_aui_detailpage_o02_s00？ie=UTF8&；psc=1）。我焊接的PCB类型如下：https://www.amazon.com/gp/product/B01M7R5YIB/ref=oh_aui_detailpage_o08_s00？ie=UTF8&；psc=1组装组件所需的硬件可能会因您是否购买前面提到的电子产品而有所不同，但我使用了以下硬件：*Duet Wifi板**-->；4X M4x0.7，6mm lg螺钉和4X塑料垫圈**SSR**-->；2X M5x0.8，5mm lg螺钉**机箱风扇**-->；6X M4x0.7，14mm lg螺钉**电源开关**-->；4X M4x0.7，6mm lg螺钉**加热器MOSFET**-->；4X M3x0.5，5mm lg螺钉Duet Wifi手机壳和PSU手机壳设计为使用螺钉和T形槽螺母安装在CR10框架上，这样就可以在不单独携带组件的情况下移动手机。但是，移动总成时仍应小心，因为有足够的重量将悬臂式从车架边缘移开**免责声明**：对于因电子产品装配和布线不当而造成的任何损坏，我不承担任何责任，或因机械紧固不充分而导致的跌落。**3D CAD设计信用**Duet Wifi\u Phil Maddox-DC电源\u Luca-GrabCaderbest电源开关\u Richard Bruning-Uxcell SSR \u Xinchao Song-GrabCadd柔性电机联轴器\u Eoghan O'Duffy-NOCTUA 40mm风扇\u Sean-*装配说明*-紧固底座和PSU用机器螺钉和T形槽螺母（可选）安装到CR-10机架上。-然后将SSR固定到基座上，确保此时将所有导线连接到它。-将MOSFET板固定到基座上，此时将所有导线连接到它。-将4个箱柱（小心地）固定到基座上。-将Duet Wifi固定到基座上用塑料垫圈和机器螺丝固定箱子柱。进行此操作时，请务必握住每个机箱柱，因为如果不小心，柱上的外螺纹可能会断裂。-安装电源开关和机箱风扇并将其固定到铰链支架上-将铰链支架安装到基座支架上。方向是特定的，因为只能以一种方式安装。不要将这些部件压在一起。-将电源安装到PSU支架上，并用机器螺钉固定。-完成所有剩余的接线，直到满意为止，然后合上外壳并用拉链带（可选）固定。享受杂乱无章的工作区
