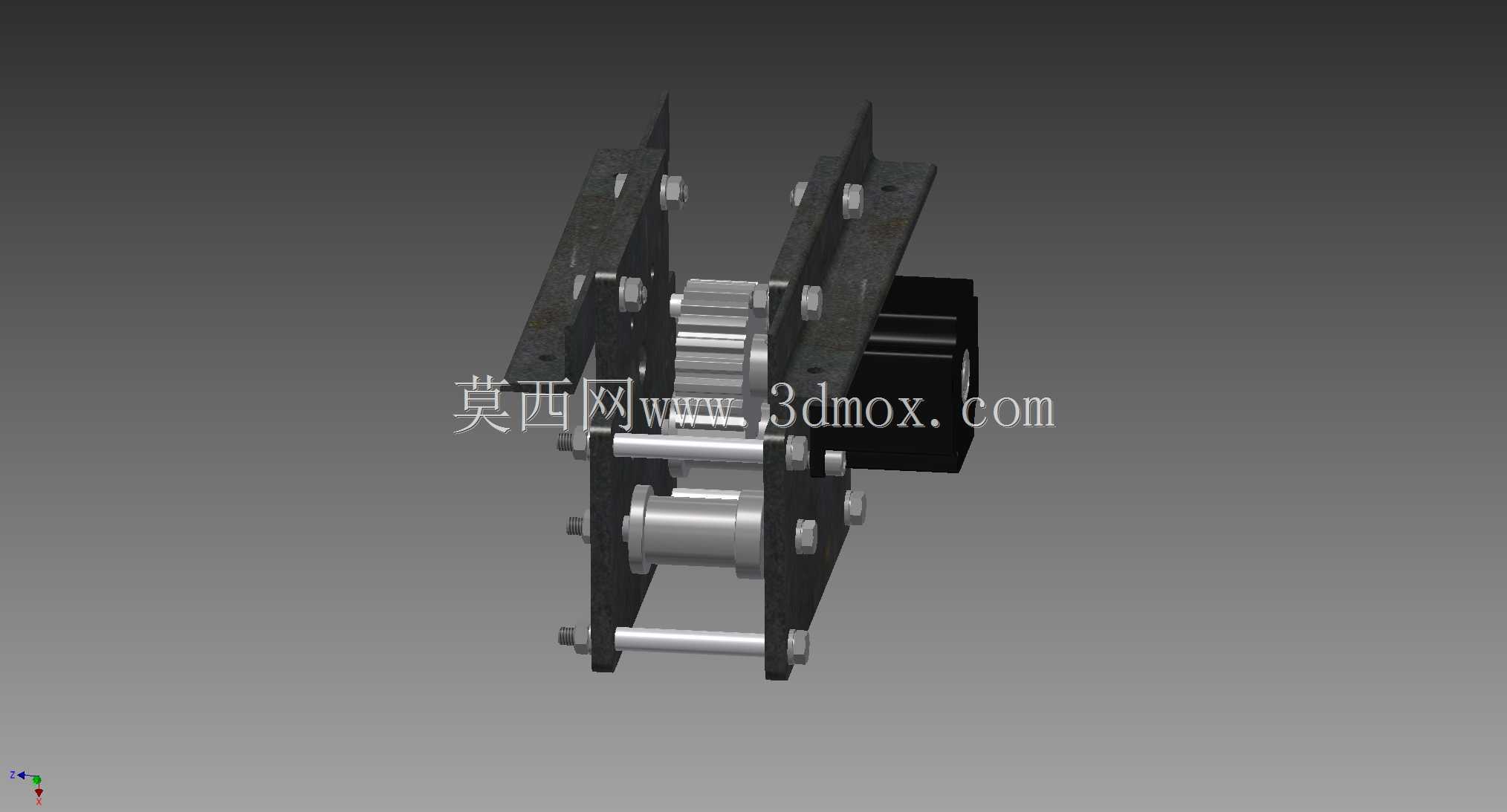

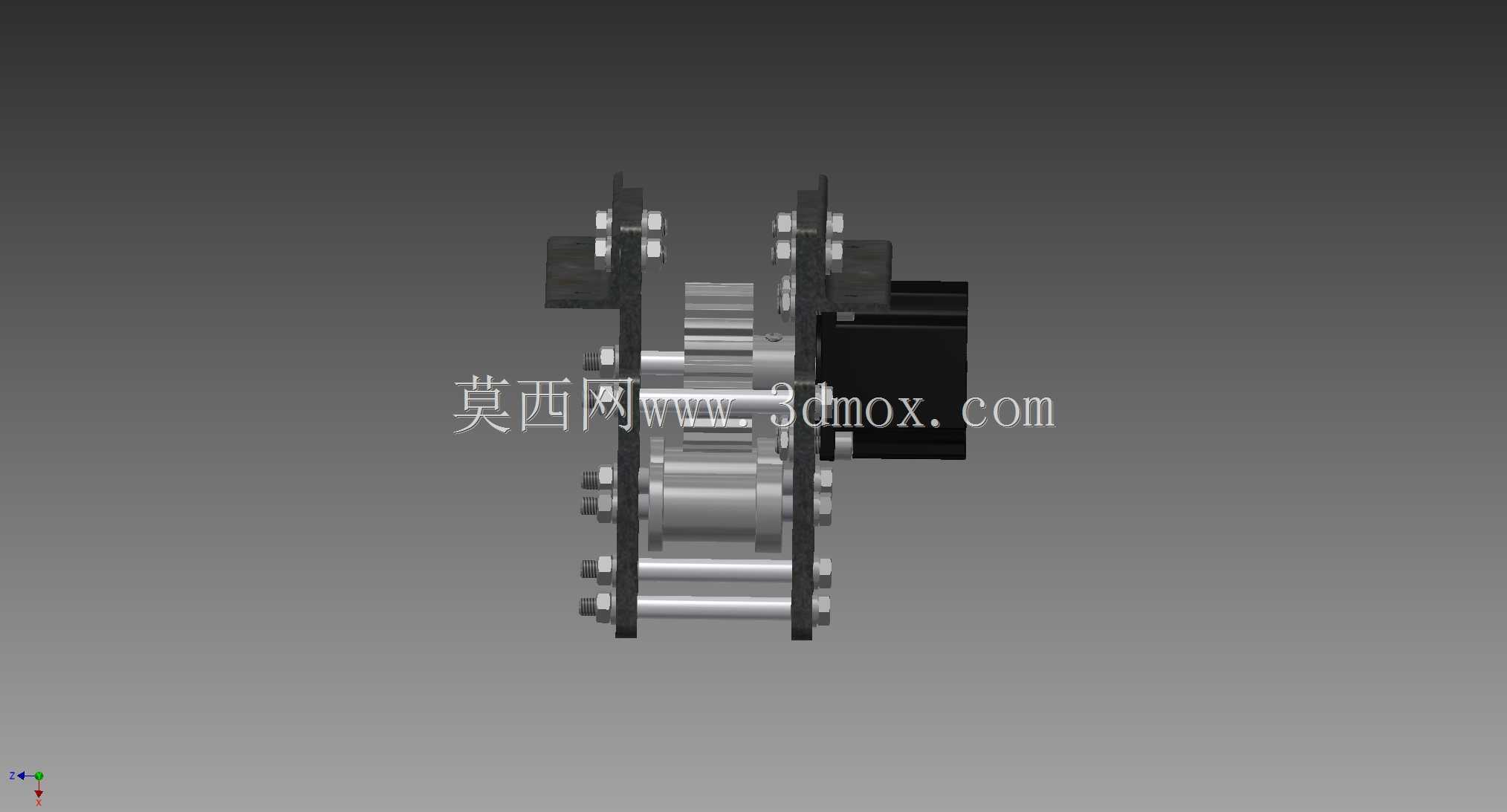

带静态张紧器的正时皮带传动总成结构

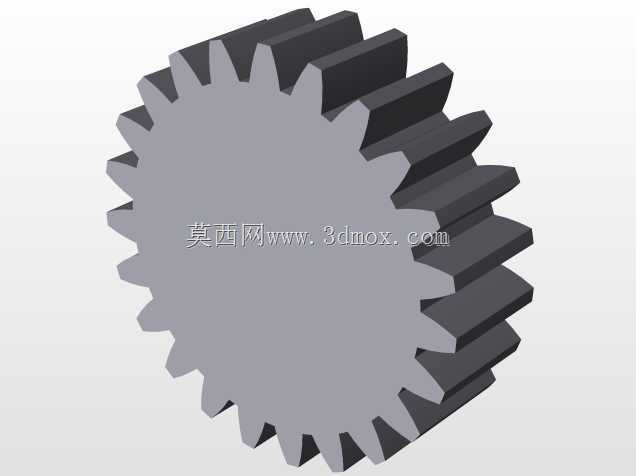

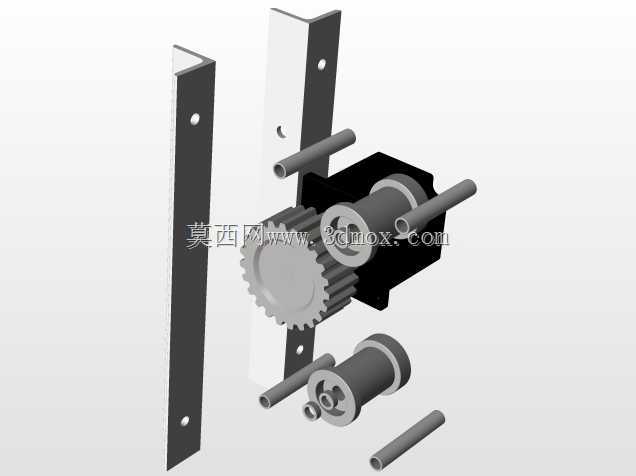

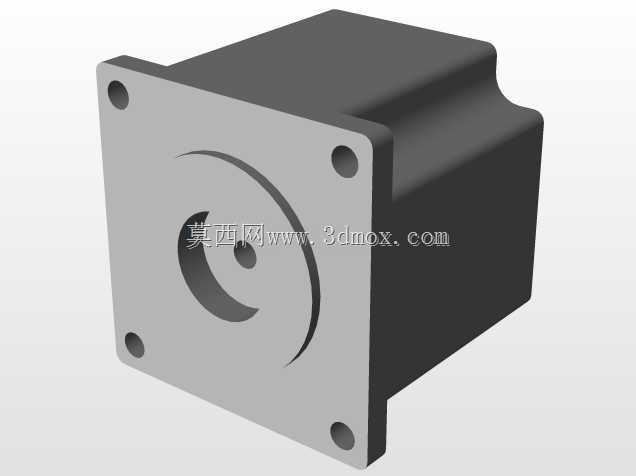

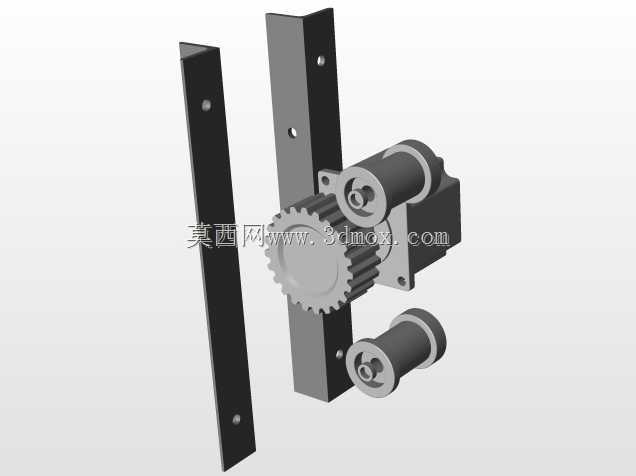

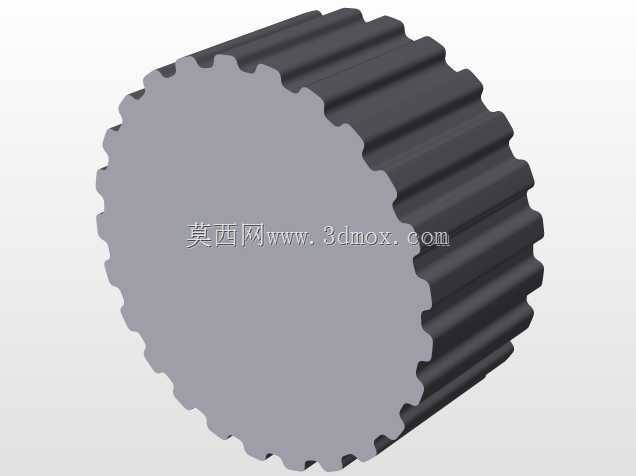

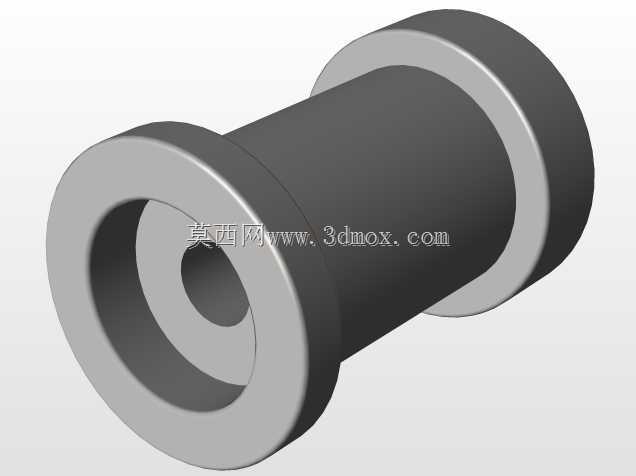

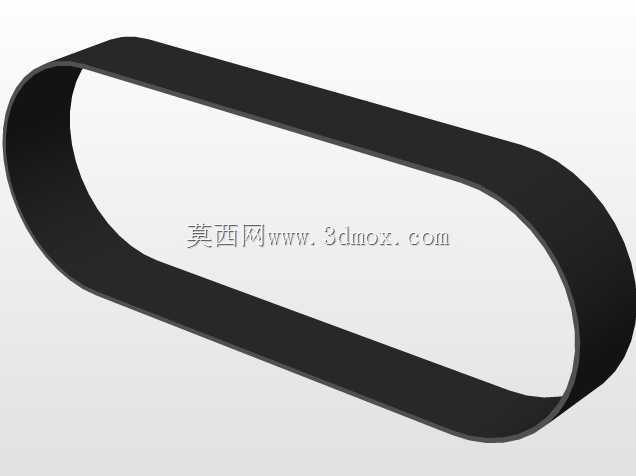

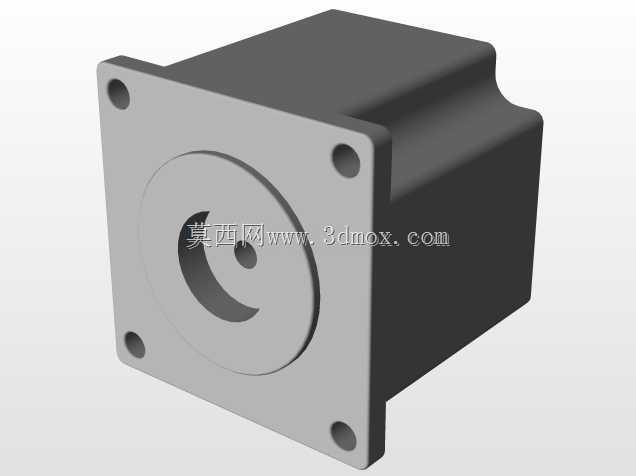

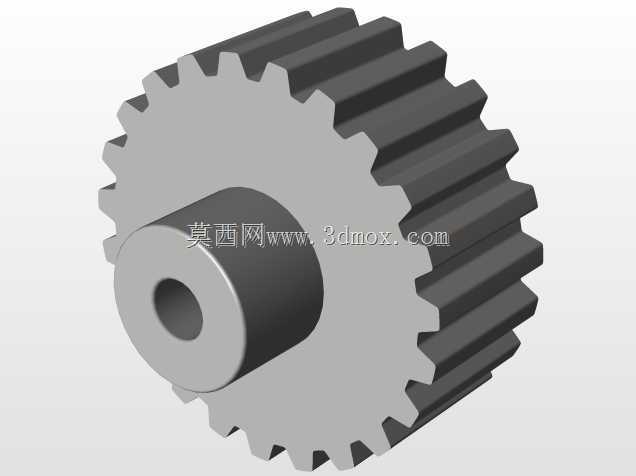

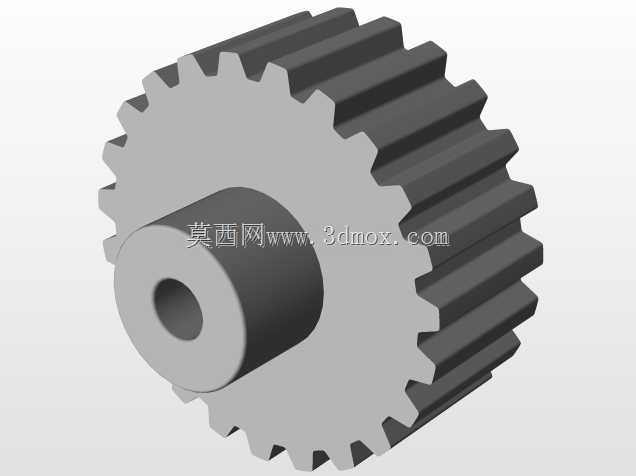

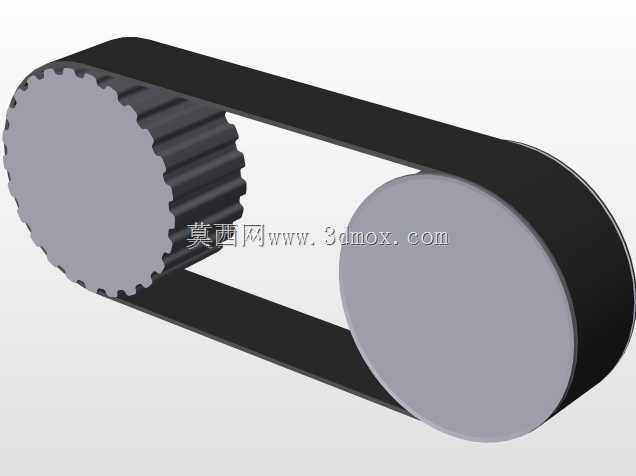

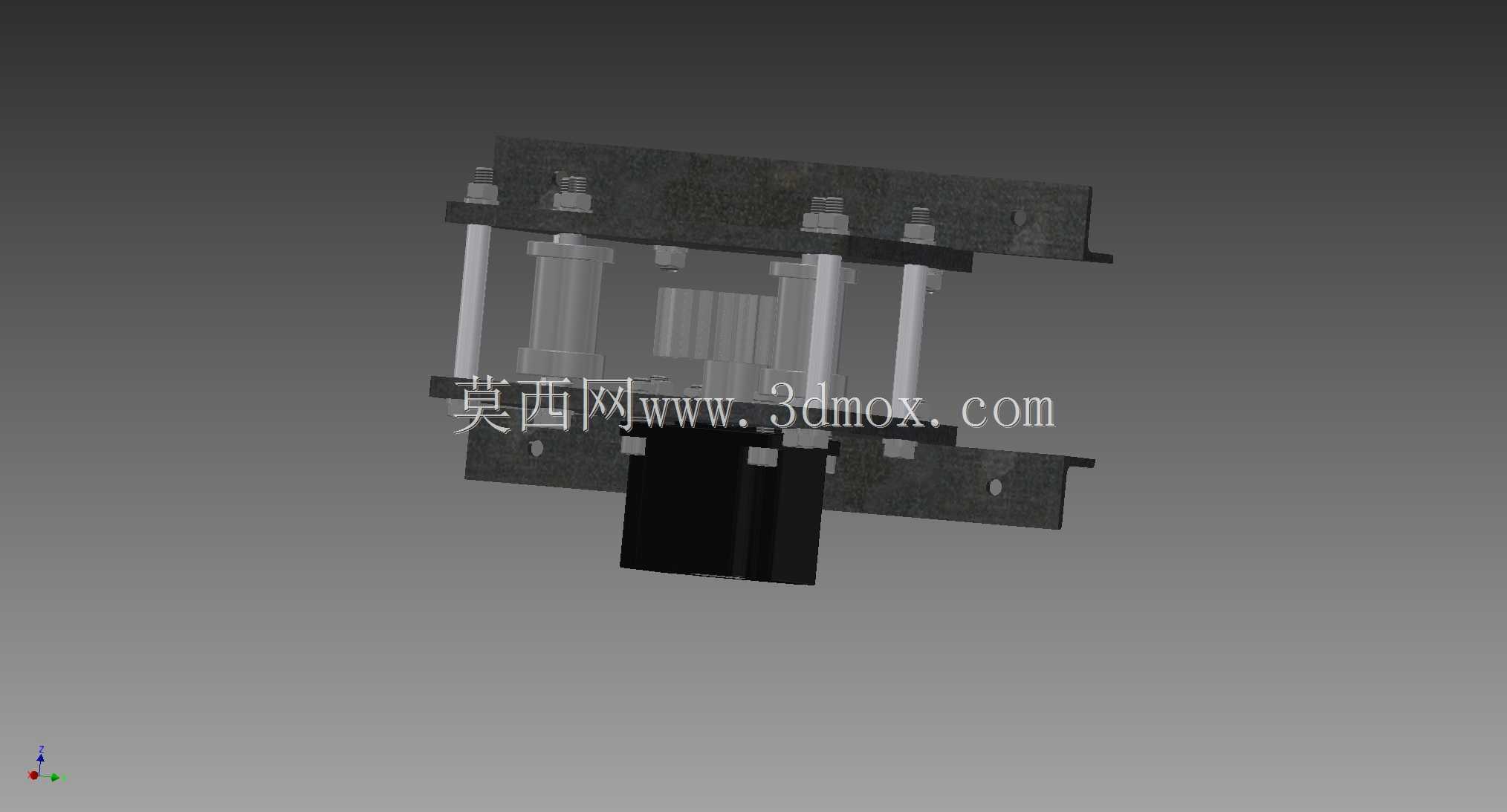

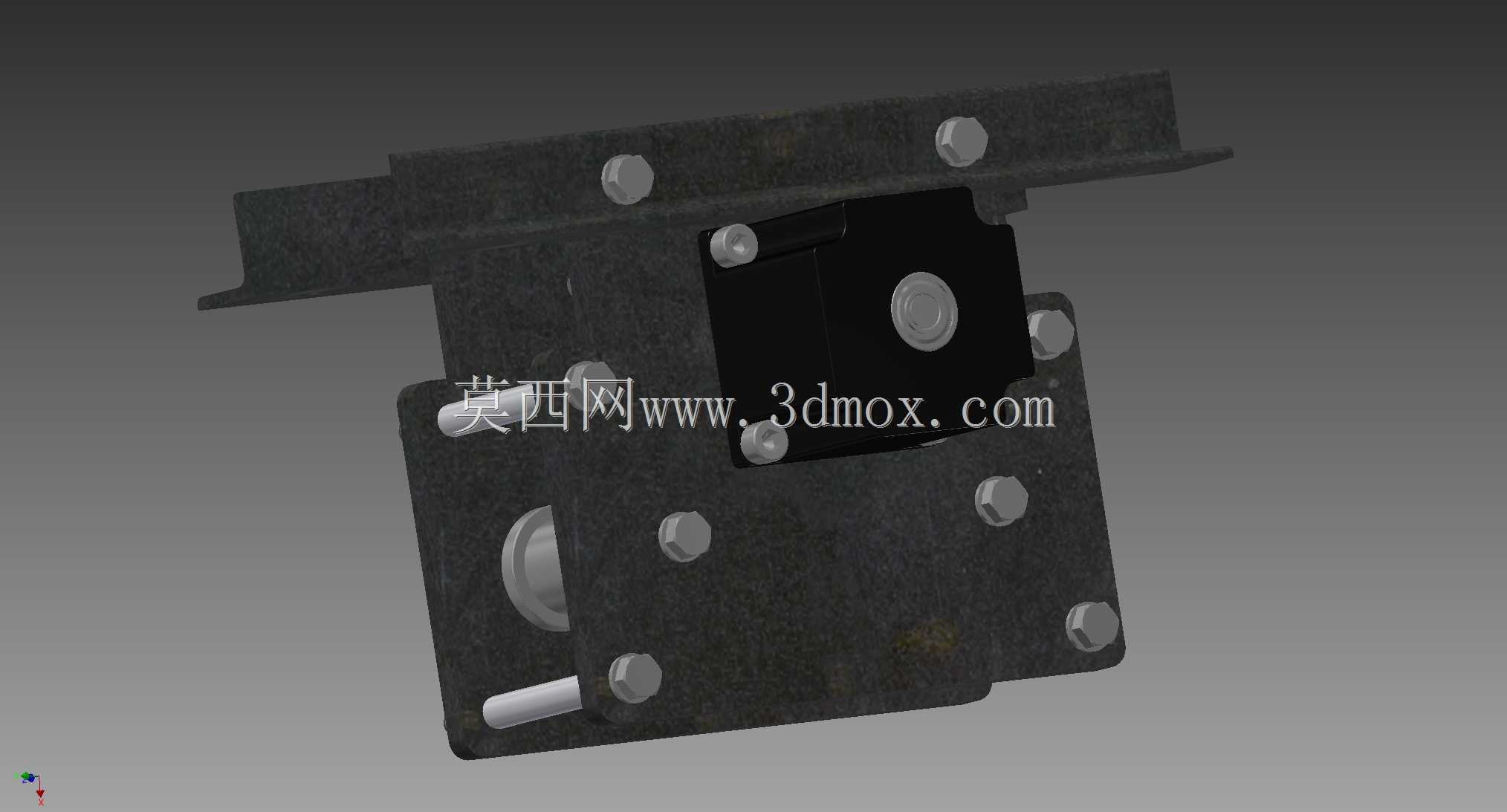

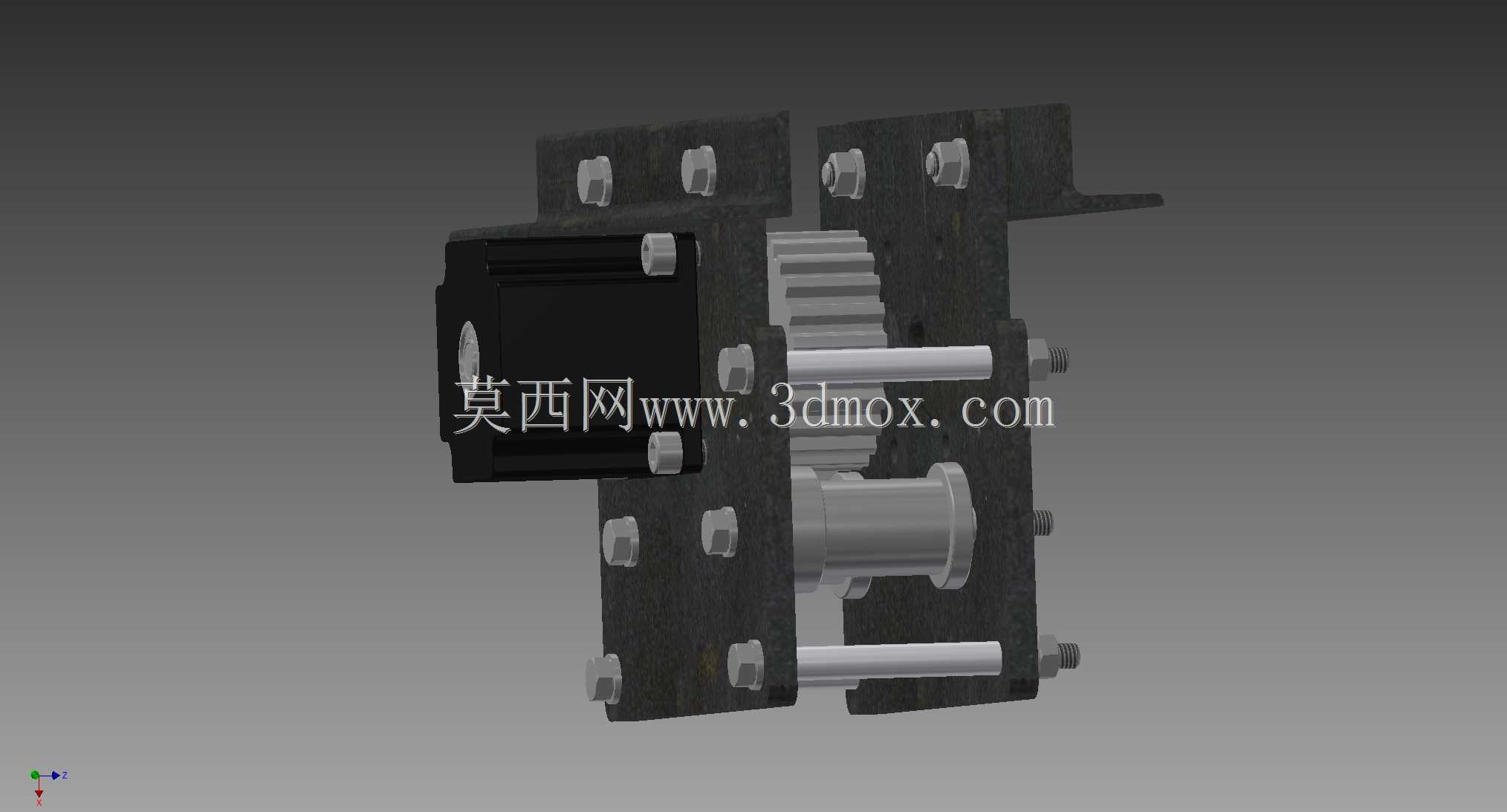

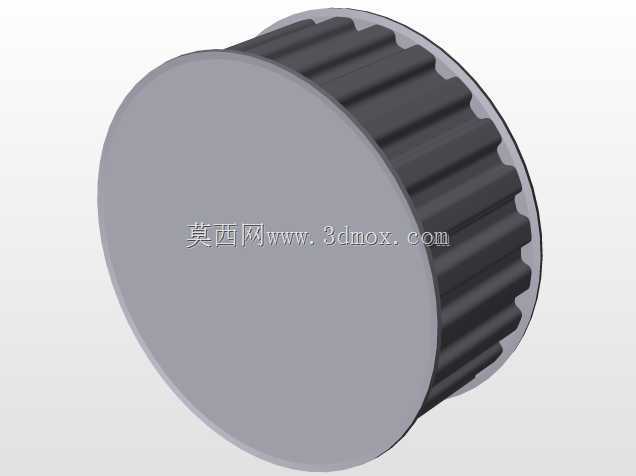

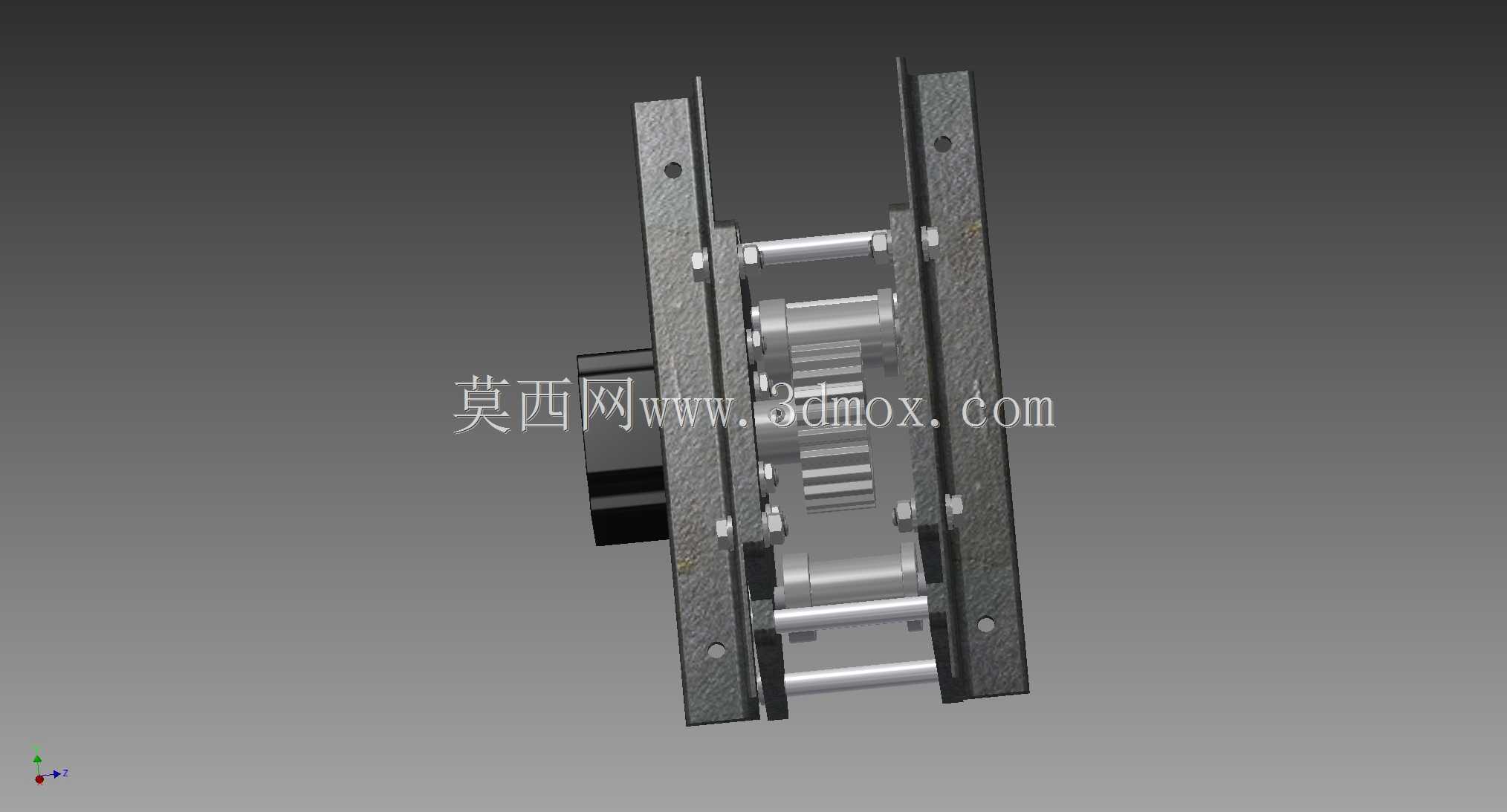

这款带静态张紧器的正时皮带传动总成，主要面向小型自动化加工设备、桌面级CNC作业单元、精密输送机构等对传动同步性有较高要求的应用场景，核心作用是在动力输入与执行端之间构建无滑差的定比传动链路，保障两端动作时序精准匹配，避免因传动滞后或相位偏差导致的加工误差、动作错位问题。整套总成采用双侧立式支撑板作为承载基体，所有传动辊轴、张紧组件、动力接驳位都集成在两块平行的安装板之间，整体结构紧凑规整，安装时只需通过支撑板上预留的固定孔位即可完成整机定位，不需要额外搭建复杂的支撑框架，适配多数紧凑型设备的内部安装空间。从功能设计来看，这套传动结构搭载的静态张紧组件，在装配阶段即可通过调整张紧辊的固定位置，对正时皮带的预紧力进行精准校准，既能够避免皮带过松导致的跳齿、传动丢步问题，也能防止皮带过紧加剧辊轴轴承磨损、缩短皮带使用寿命，校准完成后通过紧固件锁死张紧辊位置，后续日常运行过程中不需要频繁调整维护，大幅降低了设备运维的工作量。传动端适配步进动力单元的输出轴接驳，动力通过主动正时轮传递到皮带，再带动从动端输出轴完成动力输出，正时皮带与带轮的齿形啮合结构，能够保证传动过程中传动比恒定，即使在频繁启停、正反转切换的工况下，也能保持稳定的相位同步精度，不会出现普通平皮带传动的打滑偏移问题。在安装边界设计上，整套总成的横向宽度、纵向高度都控制在小型设备的常规预留安装尺寸范围内，输入轴与输出轴的中心距经过标准化设计，能够直接适配多数常规规格的正时皮带选型，支撑板上的安装孔位采用通用孔距设计，既可以直接固定在设备的型材机架上，也可以搭配转接板适配不同的安装基面。整套结构的受力路径经过优化，传动过程中皮带的张紧力均匀分散到两侧支撑板与各个辊轴的支撑位上，不会出现局部应力集中的问题，长期运行下结构形变量极小，能够持续保持稳定的传动精度，适合在连续作业的自动化生产单元、精密加工设备中作为核心传动部件使用，为设备的动作精准性提供可靠的结构支撑。
