梯形丝杠用齿隙补偿消隙螺母结构

　　在普通梯形丝杠传动副里，纯滑动配合的螺母与丝杠之间必然存在螺纹侧隙。这部分间隙在单向重载进给时影响并不突出，但一旦工况涉及频繁正反转、微量进给、位置闭环微调，反向死区就会直接转化为定位误差，在轻载工况下还可能伴随回程冲击和噪声。这套带齿隙补偿的螺母结构，正是针对梯形丝杠传动的侧隙问题给出的机械式消隙方案，不需要依赖弹簧预紧产生持续轴向力，而是通过两个对合螺母的周向错齿，把螺纹牙型的两侧分别贴合到丝杠牙型的两个相反侧面上，从结构上消除反向空程。

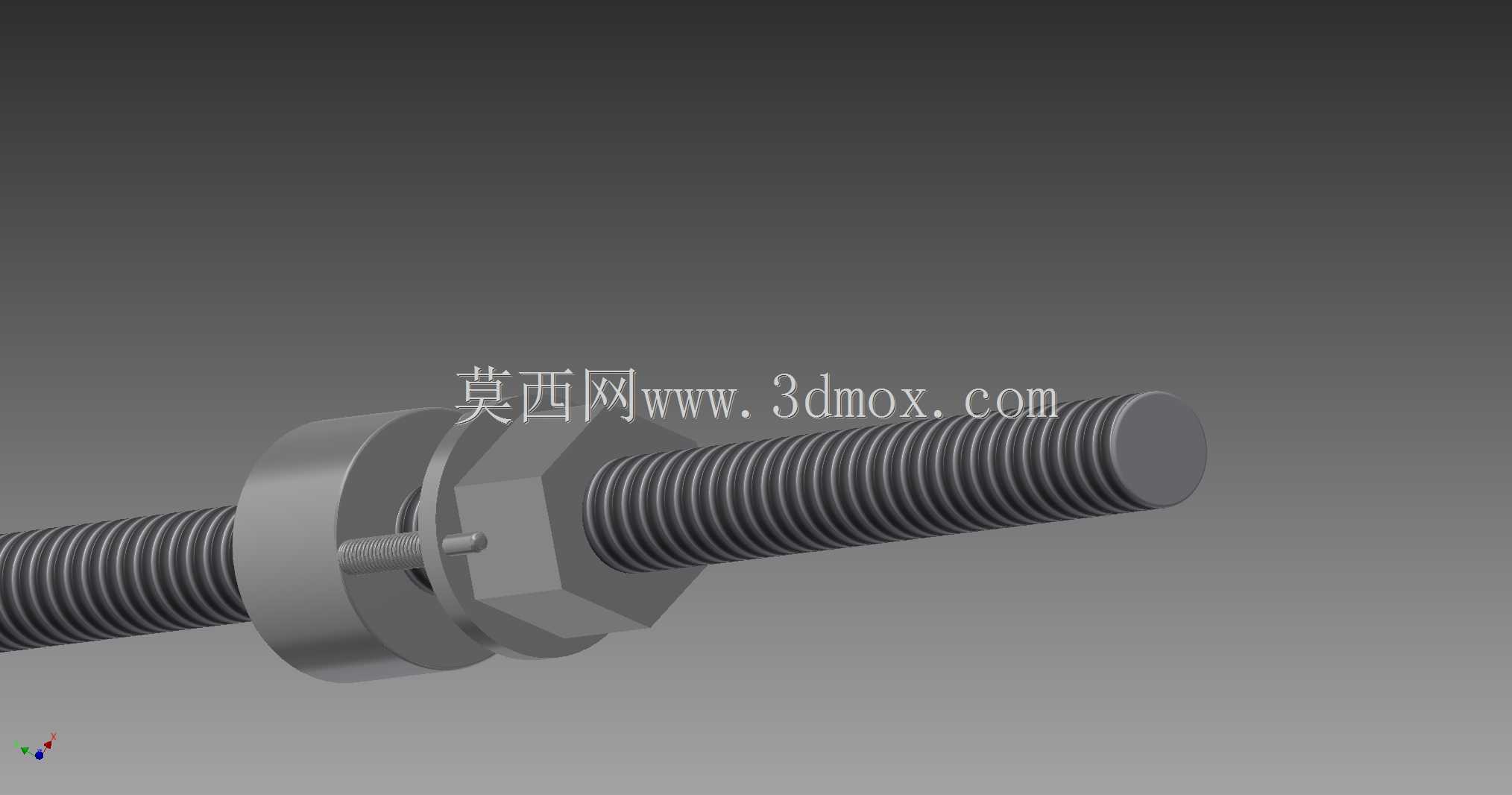

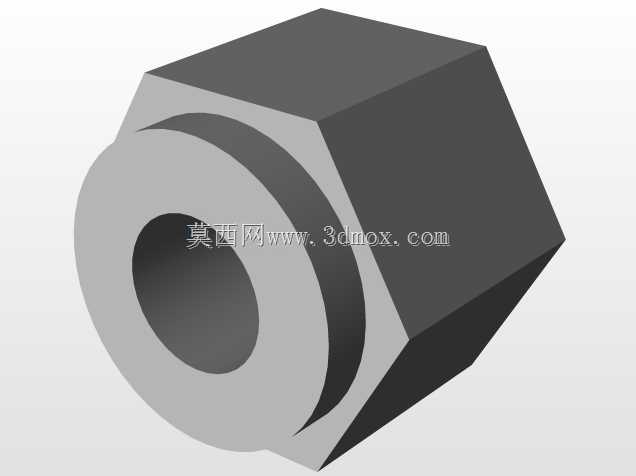

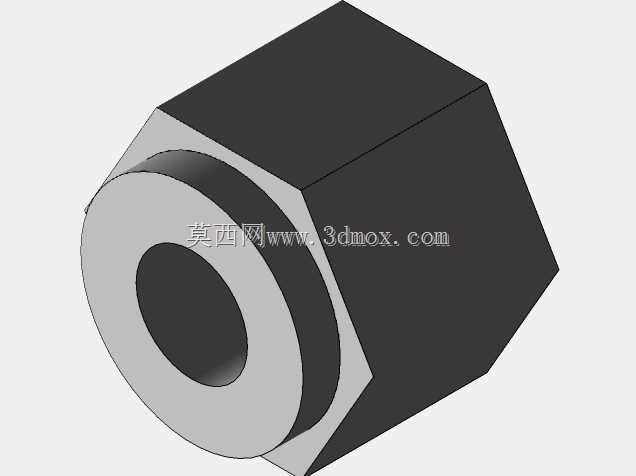

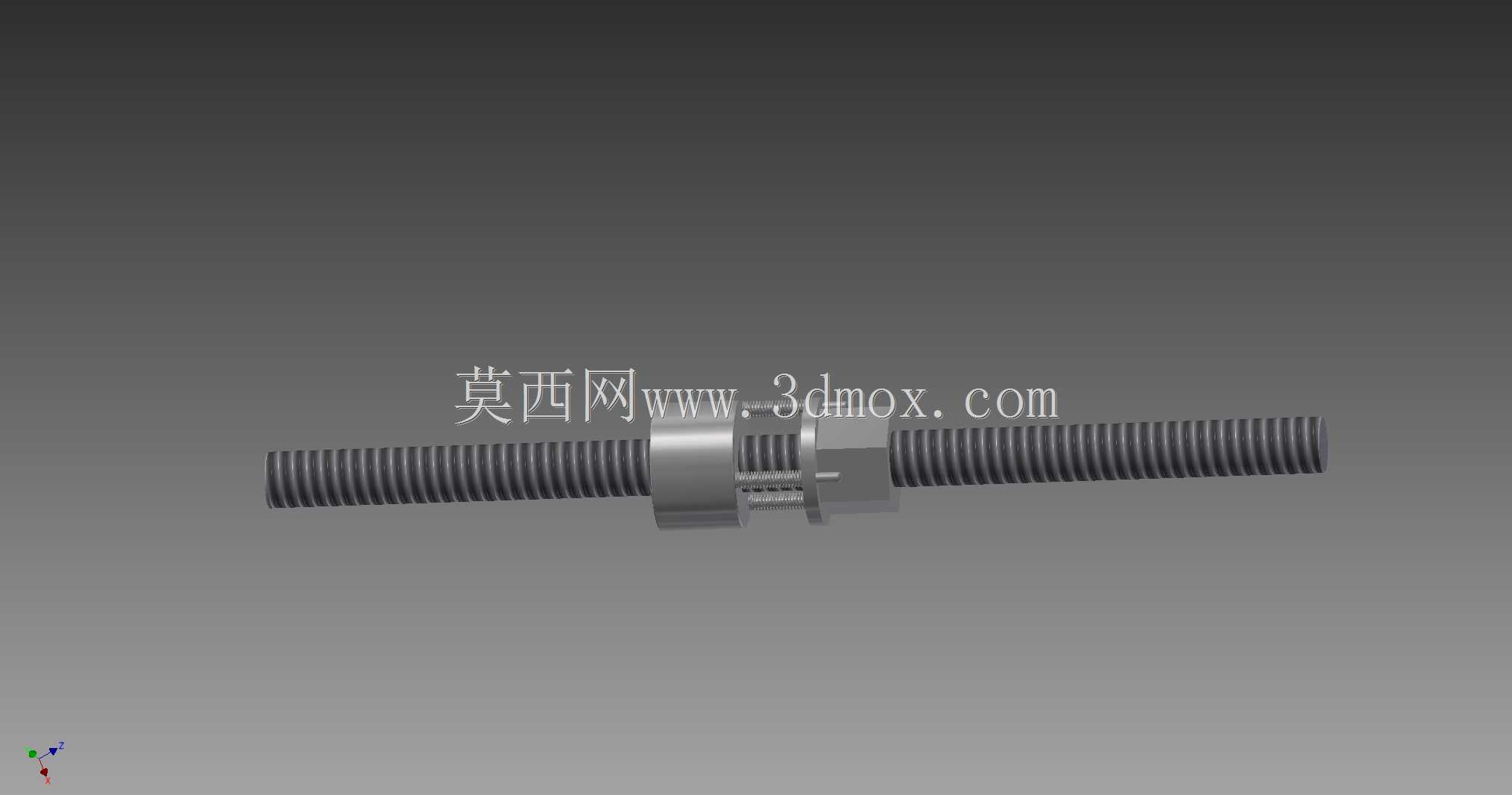

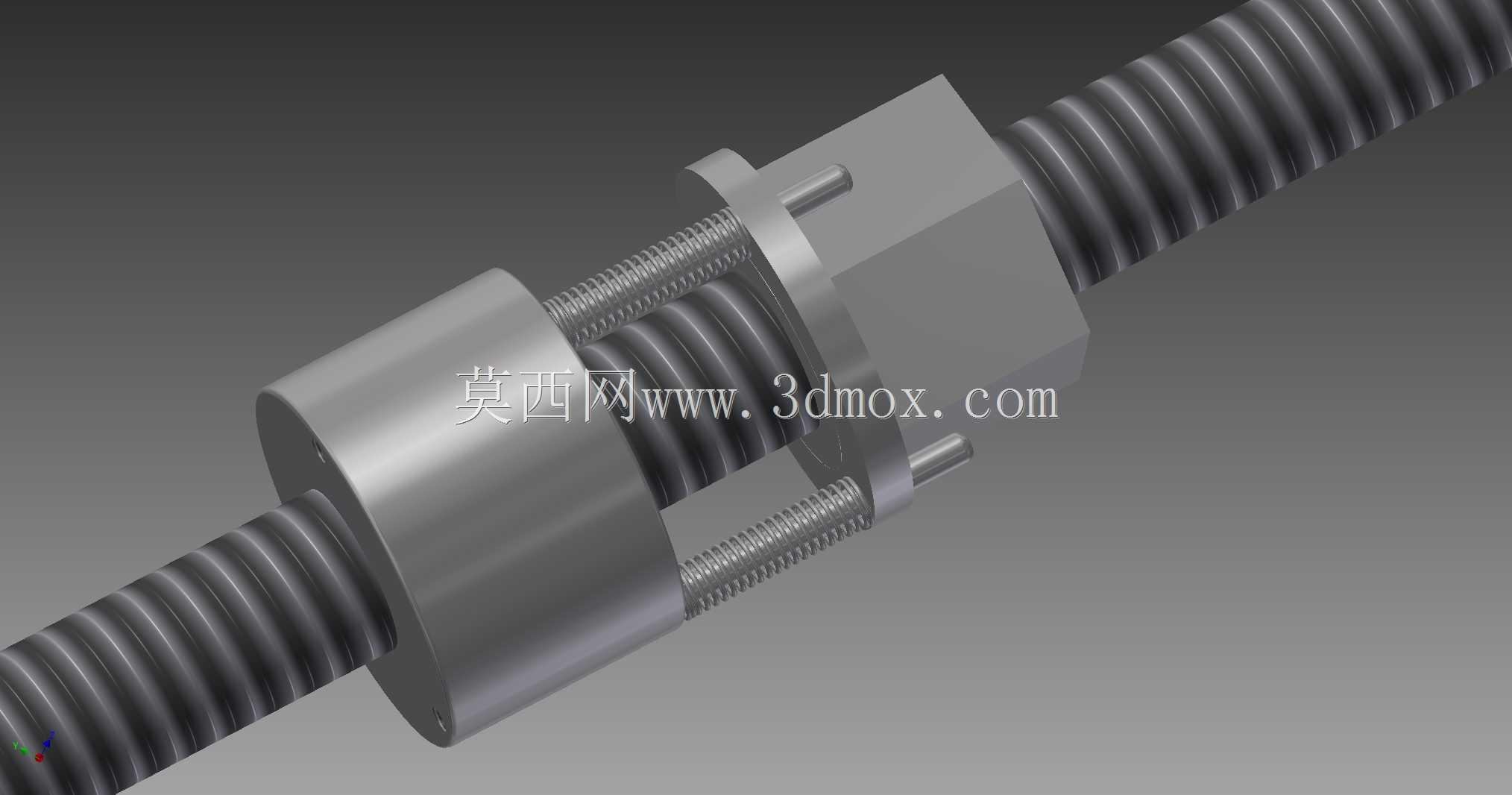

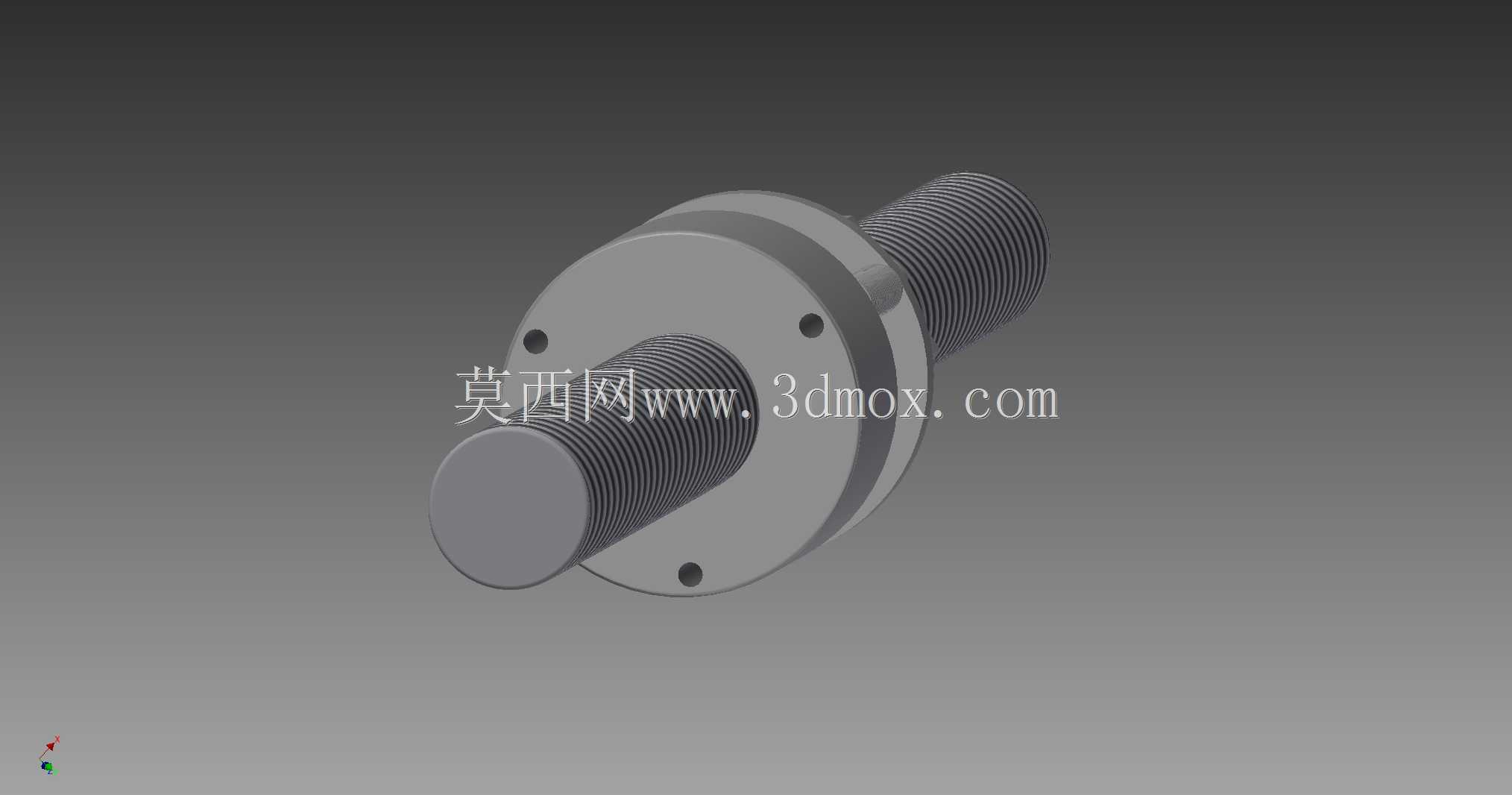

　　从实际装配逻辑看，该组件由两段带法兰或锁紧面的螺母主体组成，二者相邻端面上加工有相互嵌合的端面齿。装配时先将两段螺母旋合在梯形丝杠上，使其各自的螺纹承载面分别靠向丝杠牙型的左右两侧；随后周向微调其中一段螺母，利用端面齿的周向定位锁定错齿角度，再通过外圈锁紧结构或紧固件把两段螺母固连为一体。这样形成的预紧不是靠弹性件持续补偿，而是靠刚性齿面锁定一个固定的轴向错位量，因此在长期运行中预紧状态更稳定，抗振性能也优于普通弹簧消隙螺母，适合中低速、中轻载但对反向定位重复性有要求的进给轴。

　　这类结构常见于小型工作台进给、调节机构、检测设备滑台、打印机和包装设备的微调轴，以及部分不适合采用滚珠丝杠的低速重载场合。梯形丝杠本身具备自锁趋势、结构简单、对污染不敏感、成本低的优势，缺点是传动效率低、磨损后间隙增大；加入齿隙补偿后，可在保留梯形丝杠优点的同时，把磨损产生的侧隙通过重新错齿调整进行补偿，延长整套传动副的维护周期。与双螺母垫片预紧相比，端面齿调节的档位更清晰，重复装配一致性更好；与径向开口锁紧螺母相比，它对螺纹牙面的压紧更均匀，不会因为局部抱紧导致丝杠转动阻力骤增。

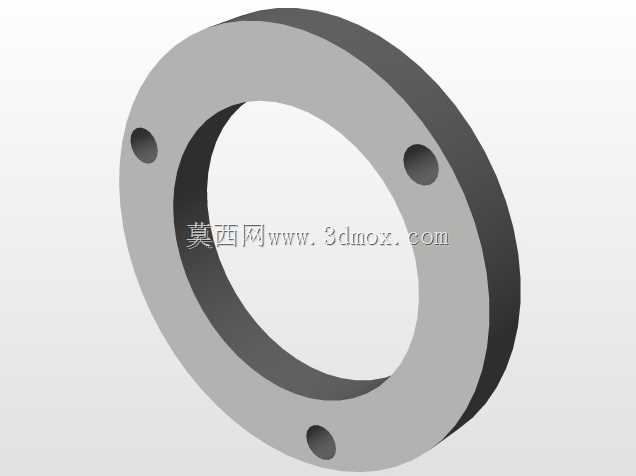

　　建模时需要重点处理三段配合关系：第一是梯形螺纹的牙型角、螺距和中径配合，螺纹两侧不能同时干涉，消隙状态下应保证一侧工作面贴合、另一侧在错齿后形成反向贴合；第二是端面齿的齿距、齿深和对中关系，齿面需要承受周向止退力，齿根圆角要避免应力集中；第三是锁紧连接边界，包括螺栓孔分布圆、法兰避让空间以及外圈拧紧所需的扳手空间。若用于三维选型，安装边界应优先确认螺母最大外径、总长度、法兰安装孔位和丝杠贯通直径，这些尺寸决定了它能否嵌入现有支座。

　　从受力路径看，正向进给时轴向载荷主要由前段螺母的螺纹牙面传递，反向进给时载荷转移到后段螺母对应牙面，端面齿只承担维持两段螺母周向相对位置的作用，不直接传递主轴向力。因此设计中不必把端面齿做得过密，齿距过小反而会降低齿面强度并提高加工难度；齿形通常采用小角度梯形齿或三角齿，既便于啮合，又能在锁紧后产生一定轴向夹紧力。需要注意的是，刚性消隙并非预紧越紧越好，错齿量过大会使螺纹接触面比压升高，磨损加快，甚至导致丝杠转动卡滞；合理的调整目标是在空载下消除反向空程，同时保证全行程转矩均匀。

　　在润滑与维护方面，该结构仍属于滑动摩擦传动，配合面需要定期涂抹润滑脂。粉尘较多的环境中，应在螺母两端增加防尘圈或毡圈，避免磨粒进入螺纹副加速磨损。由于补偿螺母可以拆开重新调整错齿量，维护时不必整体更换丝杠，只需松开锁紧件、重新选择端面齿啮合位置，再复测反向间隙即可。对于结构工程师而言，这种结构的价值不在于追求高精度，而在于以较低成本解决梯形丝杠反向空程问题；在建模和选型时，把螺纹配合、齿面锁定和安装空间三者同时校核，才能得到可直接落地的传动方案。
