环形超声阵列全向测距机器人载具结构

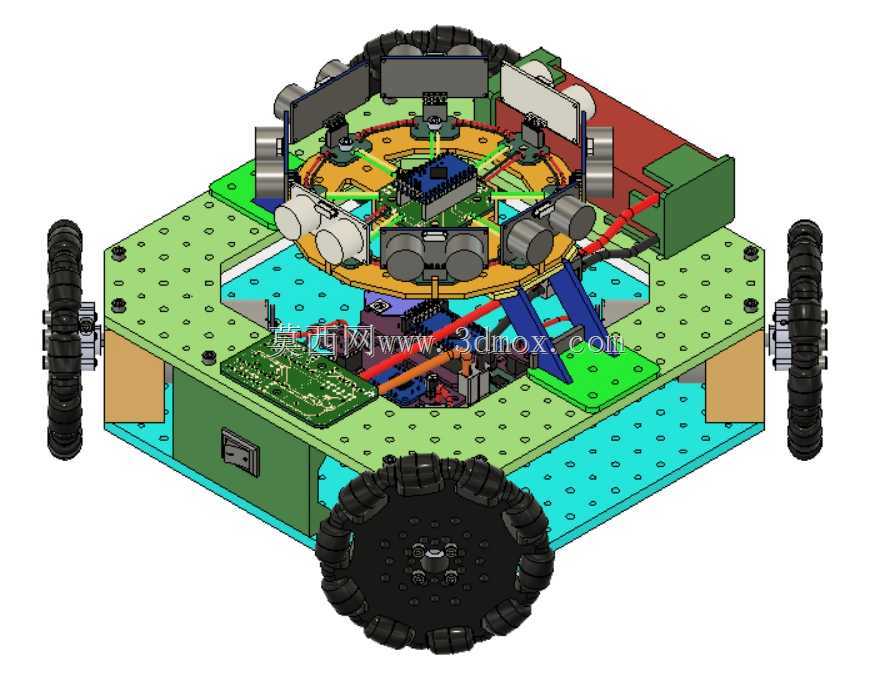

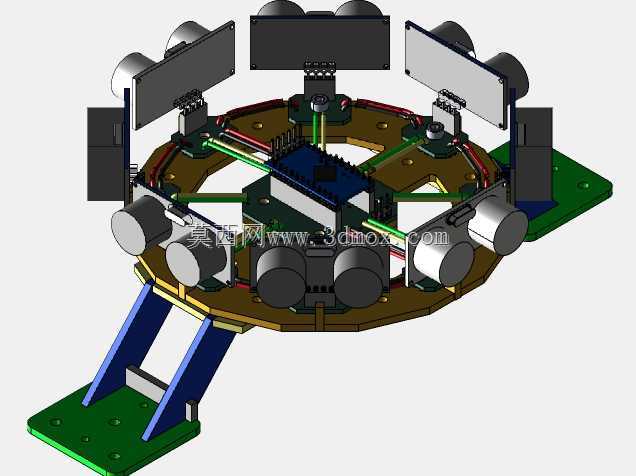

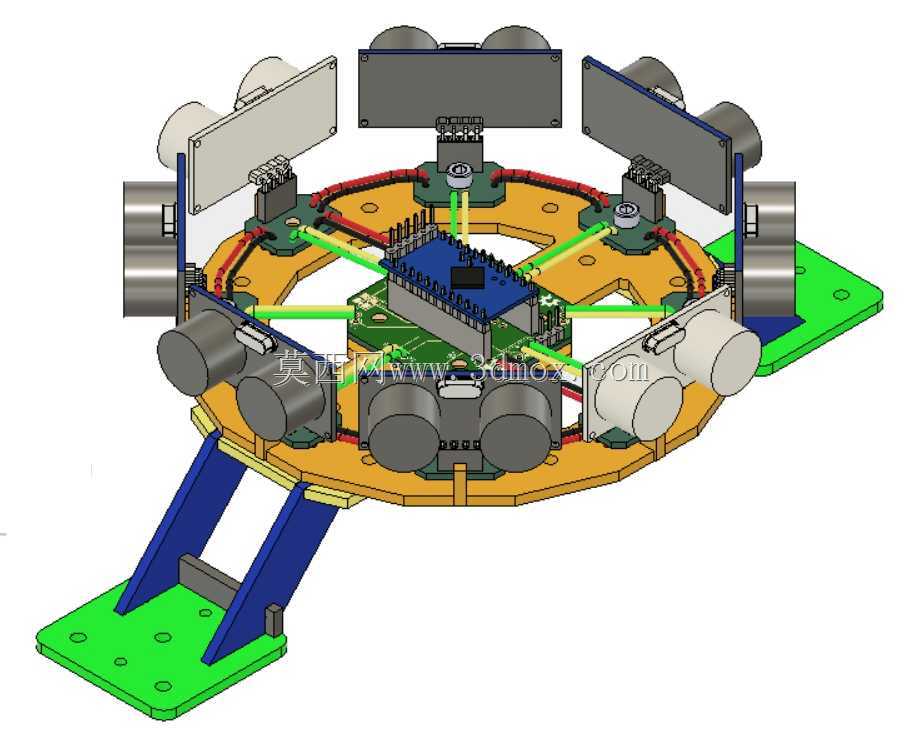

该结构为适配全向移动平台的环形超声阵列测距载具，核心应用于室内自主移动机器人的环境感知层搭建，可覆盖服务机器人导览、小型仓储物料转运、室内巡检作业等场景，为移动平台提供360度无死角的近距离障碍物距离检测能力，解决传统单超声传感器检测范围窄、存在探测盲区的痛点。整体采用环形分层布局设计，底层为圆形承载基板，沿圆周方向均匀布设八组超声传感单元，每组传感单元配套独立的安装支架与角度微调结构，可根据实际探测需求调整传感器俯仰角度，实现不同高度层面的障碍物检测，相邻传感器的波束角经过重叠校准，避免出现探测间隙，保证全周范围内的障碍物识别连续性。中心区域预留主控电路板安装位，可直接插接树莓派类开源控制板，基板上预制走线槽与固定孔位，传感单元的接线可沿槽体规整排布至中心主控区，减少线束杂乱带来的电磁干扰与安装干涉。载具底部通过两组倾斜支撑腿连接全向轮安装底板，支撑腿采用三角受力结构，保证整体承载刚性的同时，将上层传感阵列抬升至合适高度，避免地面杂波对超声检测的干扰，底板预留全向轮的标准安装孔位，可直接适配市面常见的麦克纳姆轮或全向轮组件，实现平台的全向移动功能。设计过程中充分考虑安装边界的兼容性，环形基板外径控制在200mm以内，整体组装完成后总高度不超过150mm，支撑腿的倾斜角度经过受力仿真验证，可承载最大2kg的上层负载，不会出现结构形变。所有外露安装孔位均采用统一规格的标准螺纹孔，方便后期拓展加装其他传感模块，比如红外测距、视觉摄像头等组件，整体结构采用模块化拆分设计，每个传感单元的支架均可独立拆卸更换，维护时无需拆解整个载具，大幅降低后期运维成本。
