适配Mg90舵机的可3D打印四足仿生行走装置

这款四足仿生行走装置，核心面向低成本创客研发、小型仿生机器人教学演示、桌面级智能交互载体搭建等场景，可作为高校机械创新设计课程的实训载体，也能供机器人爱好者二次开发，拓展巡检、小型环境探测、桌面互动娱乐等功能，填补了低成本轻量化四足行走机构的市场空白。

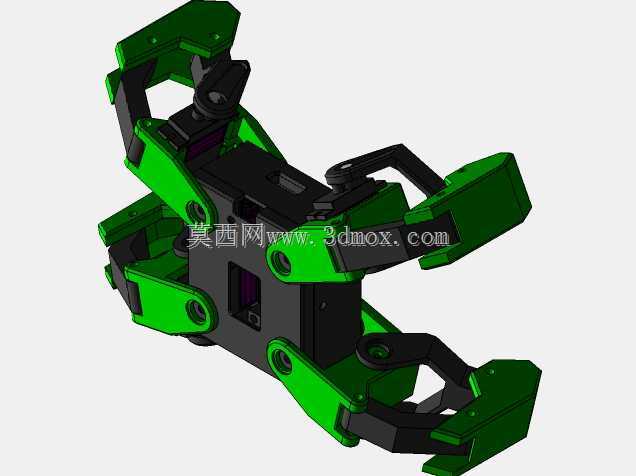

装置整体采用对称式紧凑布局，主体框架为一体化承载结构，四条腿部结构沿机身中轴线对称分布，整体安装边界控制在极小的桌面级尺寸范围内，无需大尺寸安装空间，普通桌面即可完成组装调试与运行测试。腿部采用多连杆铰接设计，关节处预留标准舵机安装位，所有铰接孔位均做同轴度公差优化，保证运动过程中无卡滞、传动间隙控制在极小范围，行走时步态平稳，可实现前进、转向、小幅越障等基础动作。

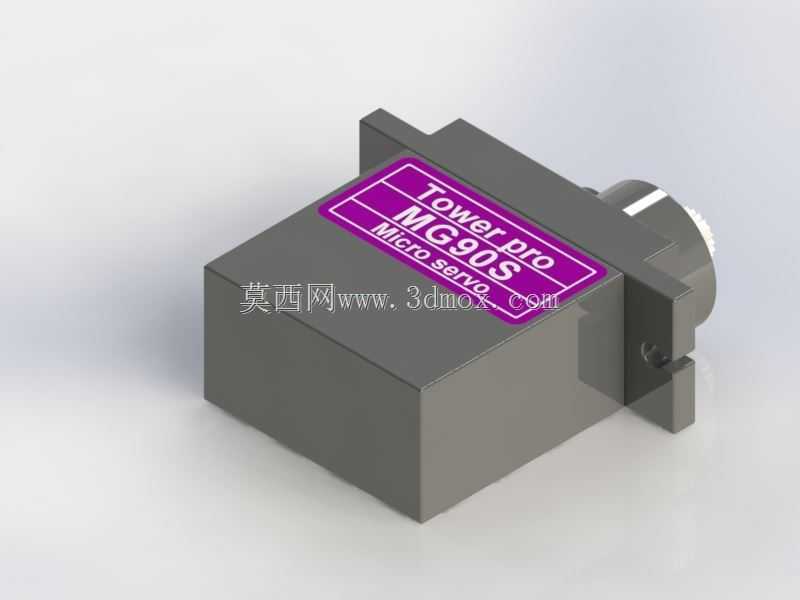

设计阶段充分考虑低成本落地需求，针对普及度极高的Mg90伺服电机做了专属适配优化，对原有开源方案的结构干涉点、安装冗余部分做了针对性更改，去掉了不必要的复杂结构，在保证结构强度的前提下尽可能缩减零件体积，所有非标准结构件均可通过桌面级FDM 3D打印机制作，无需复杂的机加工工序，普通PLA耗材即可满足结构强度要求，大幅降低了整机的制作门槛与物料成本。

机身中部预留了通用控制板安装空间，可兼容主流的开源机器人控制板，接线走线槽沿机身内壁布置，避免运动过程中线路剐蹭磨损，供电模块可放置在机身中部空腔内，平衡整机重心，进一步提升行走稳定性。腿部末端做了防滑接触面设计，在木质、塑料、玻璃等常见桌面材质上行走时都能获得足够摩擦力，不会出现打滑侧移的问题。

整机结构模块化程度极高，腿部、机身、舵机安装座均为独立可拆分部件，单个零件损坏后可单独打印更换，无需整体替换，后期维护成本极低。关节铰接处采用标准紧固件连接，用户可根据实际使用需求调整关节阻尼，适配不同负载、不同步态的运行要求，既可以作为基础行走平台加装各类传感器拓展功能，也可以直接作为仿生机器人教学的结构案例，帮助学习者理解多足机器人的步态逻辑、连杆传动原理、舵机协同控制逻辑，是兼具实用性与教学价值的轻量化四足行走机构方案。
