三自由度主轴数控铣床主轴座结构

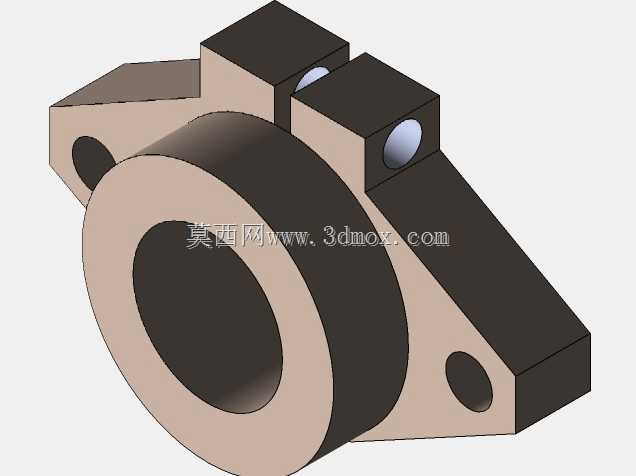

这款主轴座是三自由度数控铣床的核心承载部件，主要应用于中小型精密零件加工场景，适配模具型腔加工、五金零件铣削、小型铝合金构件精加工等生产环节，能够在立式加工工位上为高速旋转的主轴提供稳定的安装基准与刚性支撑，保障铣削过程中主轴的回转精度，减少切削震颤对加工表面质量的影响。从实际用途来看，该部件直接决定了铣床主轴的安装定位精度，是连接主轴单元与进给滑台的关键过渡结构，既需要承受主轴高速运转产生的径向切削力与轴向进给力，也要兼顾主轴散热、走线布局的安装需求，在多自由度联动铣削过程中，能够跟随进给机构完成X、Y、Z三个方向的位移进给，为不同角度、不同深度的铣削工序提供稳定的动力输出载体。在功能特性设计上，该主轴座采用箱式对称结构设计，主体为方正的块状构型，四个边角位置设置了贯通的安装孔位，可通过高强度螺栓与进给滑台完成刚性连接，安装孔位的对称布局能够均衡分散切削过程中的受力，避免单侧受力过大导致的结构形变；正面开设大尺寸圆形通孔用于嵌套主轴单元，孔壁预留了主轴锁紧定位的卡槽结构，能够保证主轴装配后的同轴度要求，侧面的分层式结构设计既可以减轻部件整体自重，又能形成加强筋结构提升整体刚性，减少高速运转下的结构共振。设计思路上充分考虑了数控铣床的实际加工工况，针对中小型铣床常见的钢件、铝合金、工程塑料等加工材质的切削载荷参数，对壁厚、安装孔距、主轴容纳孔径做了匹配优化，在保证结构刚性满足常规铣削载荷要求的前提下，尽可能压缩部件的整体体积，减少进给运动过程中的惯量，提升进给响应速度。外形尺寸方面，整体采用紧凑型方正构型，长宽高尺寸适配中小型三自由度铣床的滑台安装边界，安装孔的孔距符合通用数控铣床的滑台安装接口标准，不需要额外改造即可完成适配替换，正面的主轴容纳孔径适配800w功率级别的高速铣削主轴，安装时可直接将主轴从正面嵌入通孔，通过侧面锁紧结构完成固定，外围预留的安装平面也可拓展加装主轴冷却环、防尘护套等附属配件，能够满足不同加工场景下的改装需求。
